交流变直流电路设计

已于 2025-04-25 14:02:56 修改
阅读量467 收藏
点赞数
分类专栏： 电路学习 文章标签： 嵌入式硬件
于 2025-01-24 14:39:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/shijiezhiguang/article/details/145338523
版权

目录

交变直电路学习

一、半波与全波整流

二极管半波整流

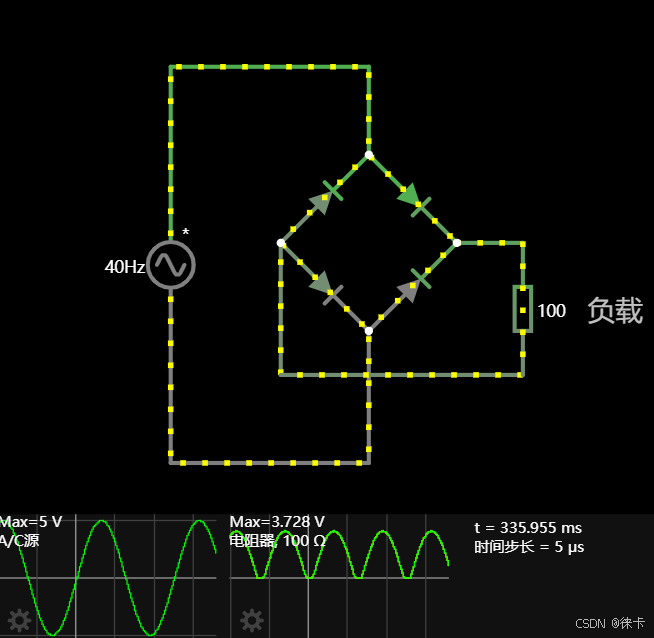

整流桥将交流电变成直流电

在这里插入图片描述

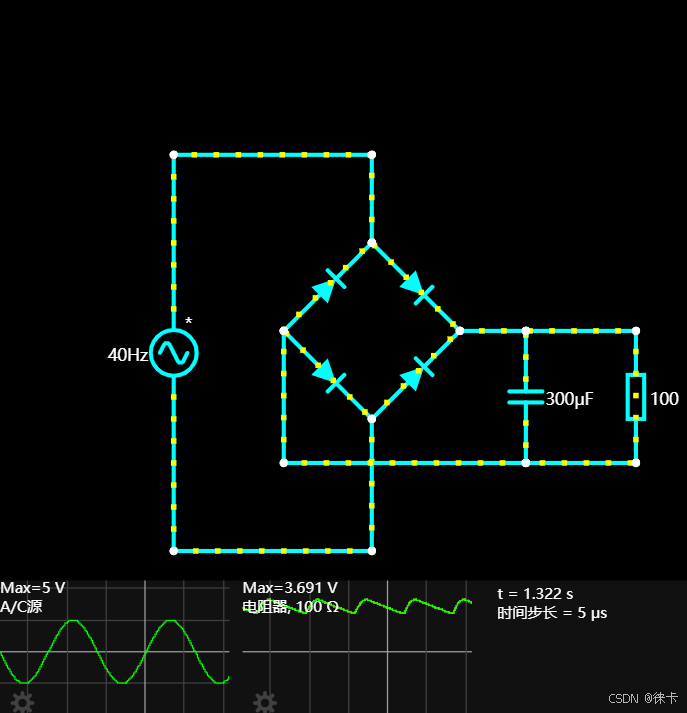

为了将直流电更加平滑，利用电容充放电原理平滑波形，但是直流电有较大的纹波现象。
在这里插入图片描述

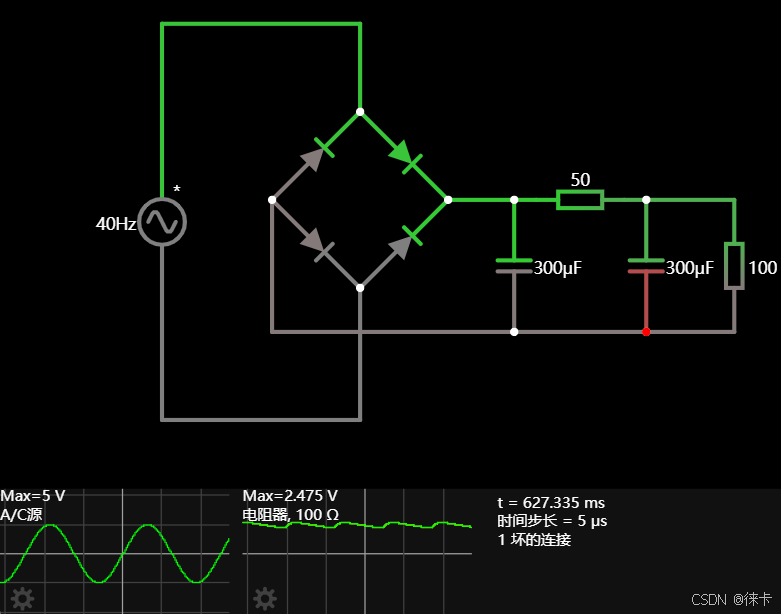

为了进一步减小纹波，于是利用π 型滤波电路。
在这里插入图片描述

二、π 型 RC 滤波电路

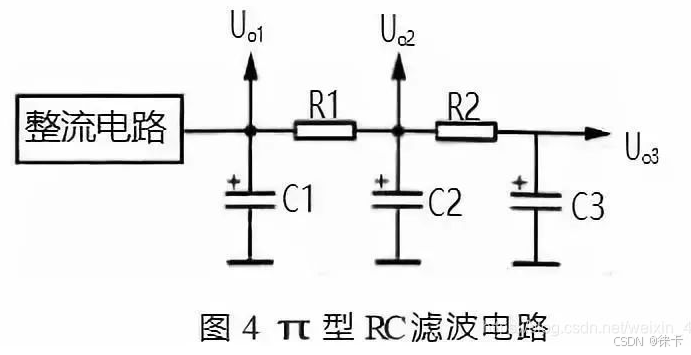

原理：电压首先经过 C1 的滤波，将大部分的交流成分滤除，然后再加到由 R1 和 C2 构成的滤波电路中。
在这里插入图片描述

二、π型
