π型滤波电路介绍

一、介绍

 派型滤波，因电路拓扑结构形似希腊字母 “Π” 而得名，是电子电路中一种经典的无源 RC/RL/RLC 滤波电路。它由三个阻抗元件构成：两个串联在信号通路中的相同阻抗（Z₁），以及一个并联在信号地与两个串联阻抗中间节点之间的阻抗（Z₂），核心功能是对特定频率范围的电信号进行衰减（滤波），常用于电源噪声抑制、信号去耦、射频干扰（RFI）抑制等场景。

二、核心结构与基本原理

1、基本拓扑结构

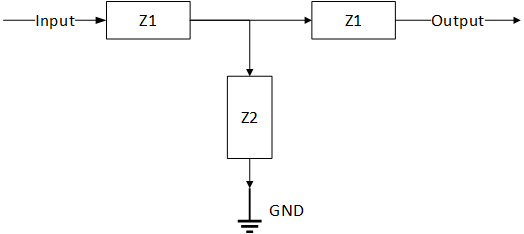

型滤波的标准结构如下图所示（以最常用的 RC 派型滤波为例）：

• Z₁（串联臂）：通常为电阻（R）、电感（L）或 RL 串联组合，作用是 “阻碍” 特定频率信号通过，形成串联衰减。
• Z₂（并联臂）：通常为电容（C）、电阻（R）或 RC 并联组合，作用是 “分流” 特定频率信号到地，形成并联衰减。
• 不同的 Z₁、Z₂组合，决定了滤波的类型（低通、高通、带通等）和性能。

2. 工作原理：阻抗的频率选择性

滤波的本质是利用阻抗随频率变化的特性：不同频率的信号在 Z₁和 Z₂上的分压 / 分流比不同，从而让目标频率（如低频有用信号）通过，干扰频率（如高频噪声）被衰减。

以最典型的RC 派型低通滤波器（Z₁= 电阻 R，Z₂= 电容 C）为例：

• 对于低频有用信号：电容 C 的容抗（Xc=1/(2πfC)）很大，近似开路，信号主要通过两个串联电阻 R 传输到输出，衰减较小；
• 对于高频干扰信号：电容 C 的容抗很小，近似短路，高频信号会通过 Z₂被分流到地，无法到达输出，实现高频噪声抑制。

三、常见类型与应用场景

派型滤波根据元件类型可分为 RC、RL、RLC 三类，不同类型的滤波特性和适用场景差异显著，具体对比如下：

类型	核心元件	关键特性	典型应用场景
RC 派型	电阻（R）+ 电容（C）	结构简单、成本低、无电磁干扰（EMI）；高频衰减有限，存在 RC 时间常数延迟	1. 直流电源（如单片机 VCC）的低频噪声滤波；2. 音频信号的高频干扰抑制；3. 低速模拟电路（如传感器信号）的去耦
RL 派型	电阻（R）+ 电感（L）	高频衰减能力强（电感感抗随频率增大）；电感体积大、易产生 EMI，存在直流损耗	1. 射频（RF）电路的高频干扰滤波；2. 电源线上的共模噪声抑制；3. 工业设备的强电干扰防护
RLC 派型	电阻（R）+ 电感（L）+ 电容（C）	可设计为 “带通” 或 “带阻” 特性，滤波精度高、衰减陡峭；结构复杂、调试难度大	1. 通信系统的信号选频（如射频接收机的中频滤波）；2. 电力系统的谐波抑制（如滤除 5 次、7 次谐波）；3. 精密仪器的信号提纯

四、关键性能参数

评估派型滤波效果的核心参数的定义和意义如下：

1. 截止频率（fc）：滤波电路的 “分界频率”—— 信号衰减 3dB（功率衰减 50%）时的频率。对于低通滤波，fc 以下的信号通过，fc 以上的信号被衰减；高通滤波则相反。以 RC 派型低通为例，fc 计算公式为：fc = 1/(2πR√(2)C)（推导基于电路的传递函数极点）。

2. 衰减量（Attenuation）：特定频率信号经过滤波后的幅度衰减程度，单位为分贝（dB），公式为：Attenuation(dB) = 20lg(输入信号幅度/输出信号幅度)。衰减量越大，滤波效果越强（如 20dB 表示信号幅度衰减 10 倍，40dB 表示衰减 100 倍）。

3. 阻带衰减速率（Roll-off Rate）：截止频率后，信号衰减量随频率变化的 “陡峭程度”，单位为 dB / 十倍频（dB/decade）或 dB / 倍频（dB/octave）。

   • RC/RL 派型滤波（2 阶电路）：衰减速率固定为40dB / 十倍频；
   • RLC 派型滤波（高阶电路）：可通过增加阶数提升速率（如 4 阶电路可达 80dB / 十倍频）。

4. 插入损耗（Insertion Loss）：滤波电路对 “有用信号” 的衰减程度（理想滤波应无插入损耗）。例如，RC 派型滤波会因串联电阻 R 产生直流压降，导致有用低频信号的幅度轻微衰减，需在设计中平衡滤波效果与插入损耗。

5. 寄生参数：实际元件的非理想特性（如电容的等效串联电阻 ESR、电感的等效串联电阻 ESR 和分布电容），会导致高频滤波性能下降。例如，高频时电容 ESR 增大，会削弱其分流高频噪声的能力。

五、设计与选型要点

设计派型滤波时，需结合应用场景和性能需求，重点关注以下几点：

1. 明确滤波目标：先确定 “要保留的频率”（有用信号）和 “要滤除的频率”（干扰），例如：

   • 若需滤除直流电源中的 100kHz 开关噪声，应选择截止频率（fc）低于 100kHz 的 RC/RL 派型低通滤波；
   • 若需抑制射频电路中的 2.4GHz 干扰，应选择 RL 或 RLC 派型滤波，利用电感的高频高阻抗特性。

2. 元件参数计算与选型：

   • RC 派型：根据截止频率 fc 计算 R 和 C（需注意 R 的功率容量，避免过热）；电容优先选择高频特性好的陶瓷电容（如 X7R 材质），避免使用电解电容（高频 ESR 大）。
   • RL 派型：电感需满足 “饱和电流”（大于电路最大工作电流），避免磁饱和导致滤波失效；电阻需匹配电感的直流电阻，平衡损耗与衰减。
   • RLC 派型：通过谐振频率公式（f0=1/(2π√(LC))）设计带通 / 带阻特性，电阻用于抑制谐振峰值（避免信号失真）。

3. PCB 布局优化：

   • 滤波电容的接地端需 “短而粗”，避免接地阻抗过大导致高频噪声无法有效分流（推荐使用 “星形接地” 或 “单点接地”）；
   • 电感应远离敏感电路（如模拟信号通路），避免电感产生的磁场干扰其他元件；
   • 输入输出端应分开布局，避免干扰信号通过 PCB 走线 “耦合” 到输出端（形成 “绕开滤波” 的路径）。

六、与其他滤波拓扑的对比

派型滤波是无源滤波的常见形式，需与其他拓扑（如 T 型、L 型）区分，选择时需结合需求：

滤波拓扑	结构特点	核心优势	核心劣势	适用场景
派型（Π）	2 个串联臂 + 1 个并联臂	高频衰减能力强，带负载能力好（输出阻抗低）	插入损耗较大，元件数量多	电源噪声抑制、高频干扰滤波
T 型	2 个并联臂 + 1 个串联臂	低频衰减能力强，输入阻抗高	带负载能力差（输出阻抗高），高频衰减弱	信号源内阻大的场景（如传感器信号滤波）
L 型	1 个串联臂 + 1 个并联臂	结构最简单（仅 2 个元件），插入损耗小	衰减速率慢（仅 20dB / 十倍频），滤波效果弱	简单去耦场景（如芯片引脚的局部滤波）

七、总结

派型滤波是一种高性能、高灵活性的无源滤波方案，核心优势在于衰减速率快、带负载能力强，通过选择 RC/RL/RLC 元件组合，可适配从低频到高频、从电源到信号的多种滤波需求。设计时需明确滤波目标，合理计算元件参数，并配合 PCB 布局优化，才能最大化其滤波效果，减少干扰对电路性能的影响。
