前言
1、AD7606数据手册关注点
2、AD7606驱动代码编写
3、ADC知识补充
- 3.1 并联比较型ADC（flash ADC）电路原理：
- 3.2 逐次比较型ADC（SAR ADC）电路原理：二分法比较
总结

前言

ADC驱动开发工作流

1、AD7606数据手册关注点

1.1：特性

ADC类型：逐次逼近型
采样形式：同步采样
通道数：8/6/4
采样率：200 kSPS
分辨率：16bit
电源类型：单电源
信噪比：94dB

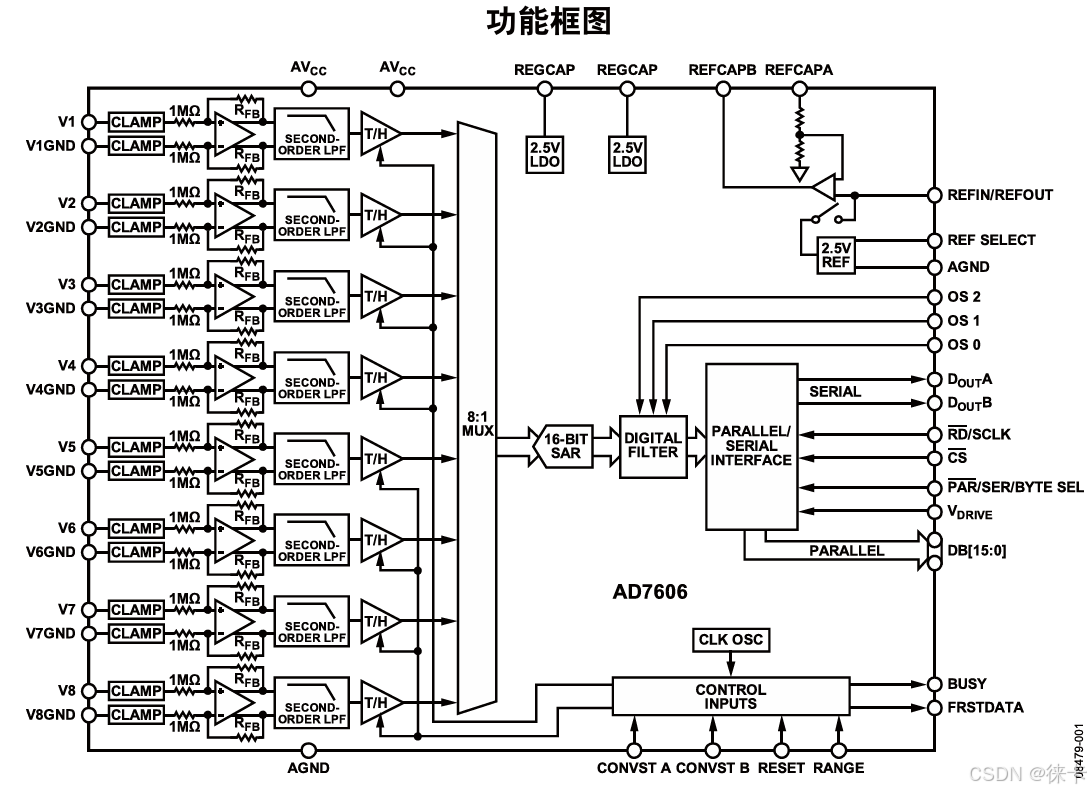

1.2：功能框图

有助于查看芯片对外接口
在这里插入图片描述

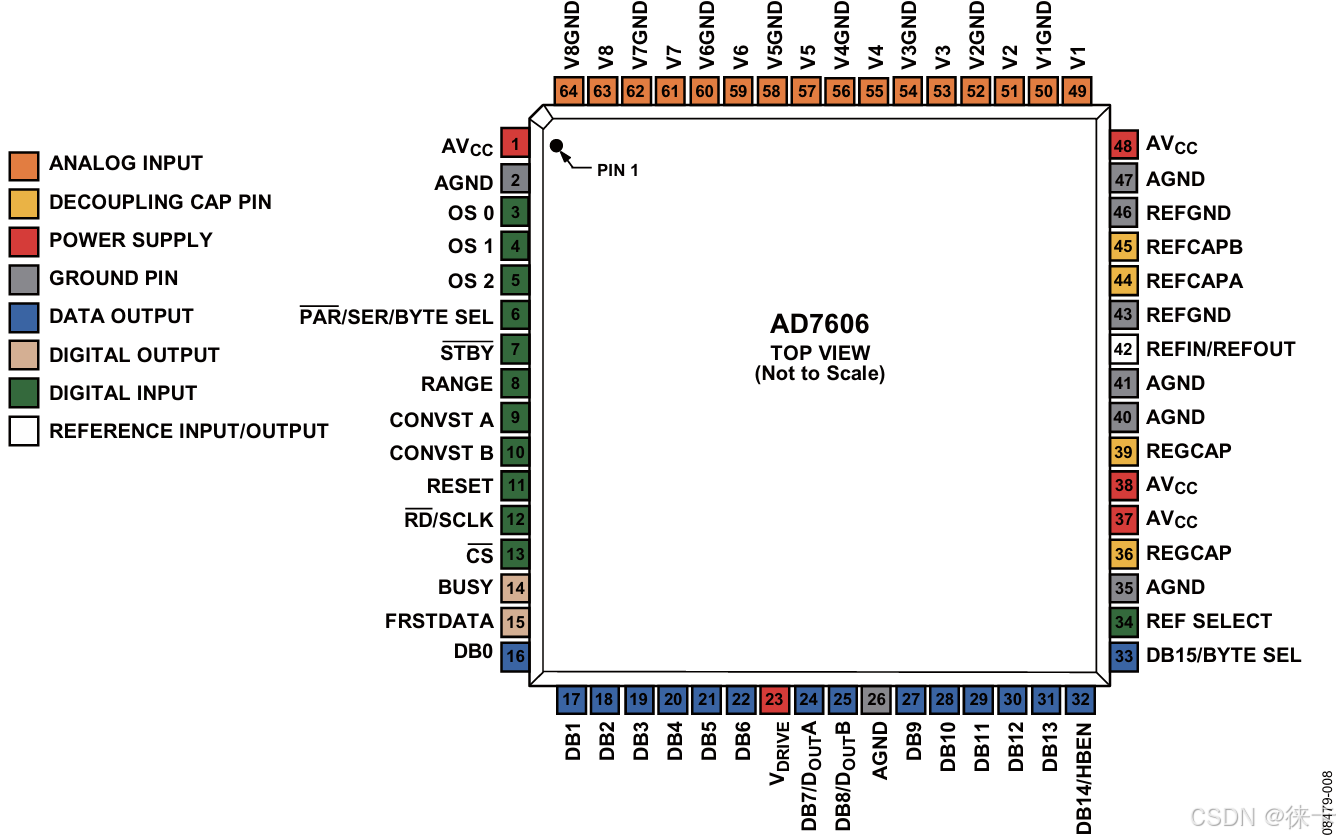

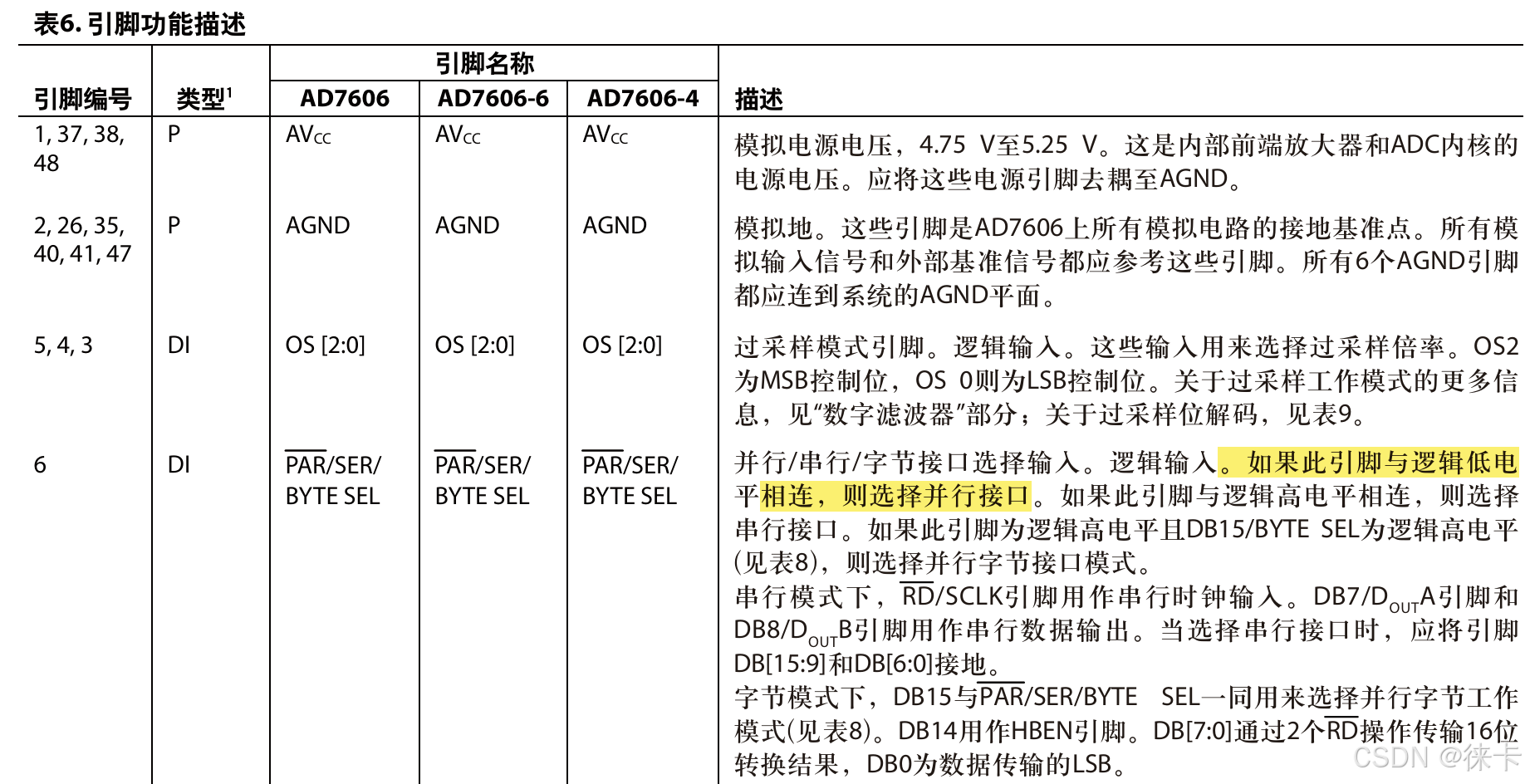

1.3：引脚功能描述

在这里插入图片描述

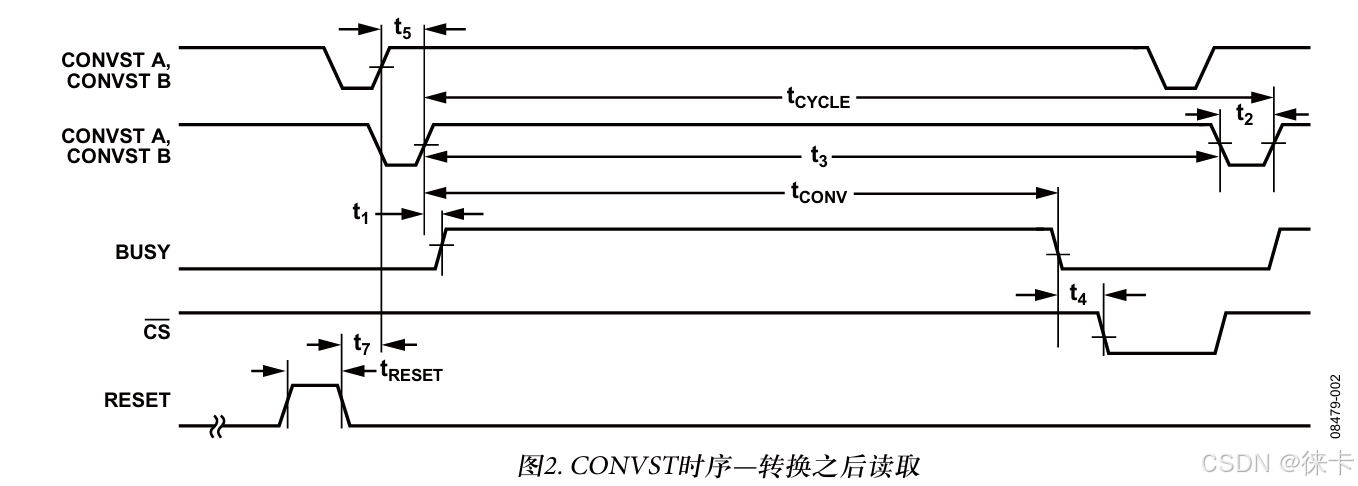

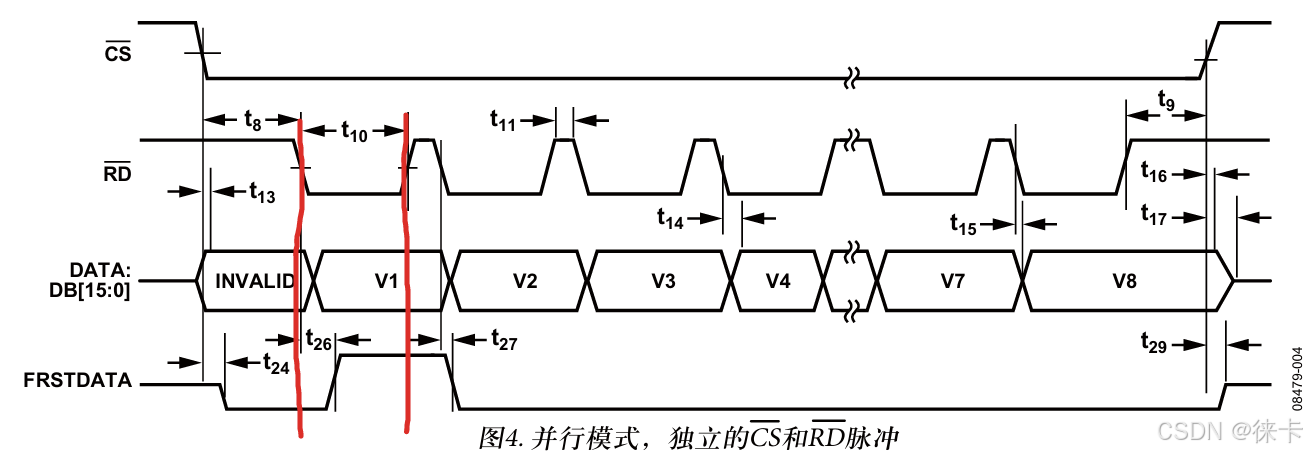

1.4：时序解读

在这里插入图片描述
重点关注数据改变点和数据稳定点，ADC输出的数据稳定点是在RD信号上升沿时刻
所以ADC驱动模块采集数据最稳定的点在RD信号上升沿时刻

2、AD7606驱动代码编写

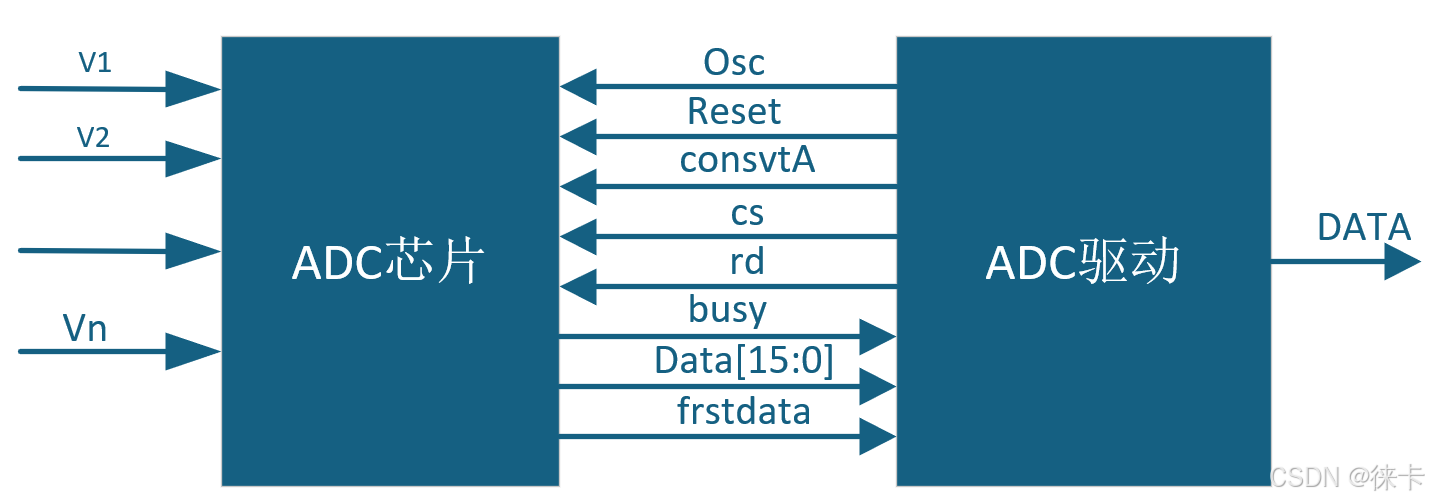

2.1 功能框架

大体画一下信号连接
在这里插入图片描述

2.2 代码关键部分：状态计数器

// 状态计数器
always@(posedge i_clk,posedge i_rst)begin
    if(i_rst)
        r_st_cnt <= 'd0;
    else if(r_st_current != r_st_next)
        r_st_cnt <= 'd0;
    else
        r_st_cnt <= r_st_cnt + 1;
end

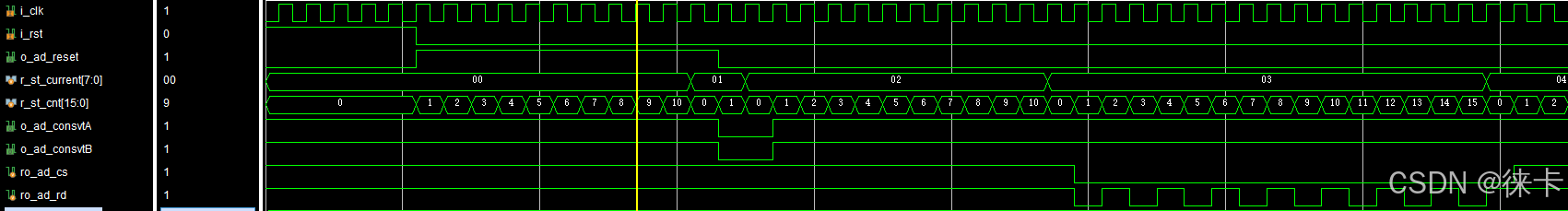

2.3 时序图

在这里插入图片描述

3、ADC知识补充

ADC工作原理：采样–>保持–>量化–>编码
ACD类型：并联比较型、计数型、逐次逼近型、双积分型等

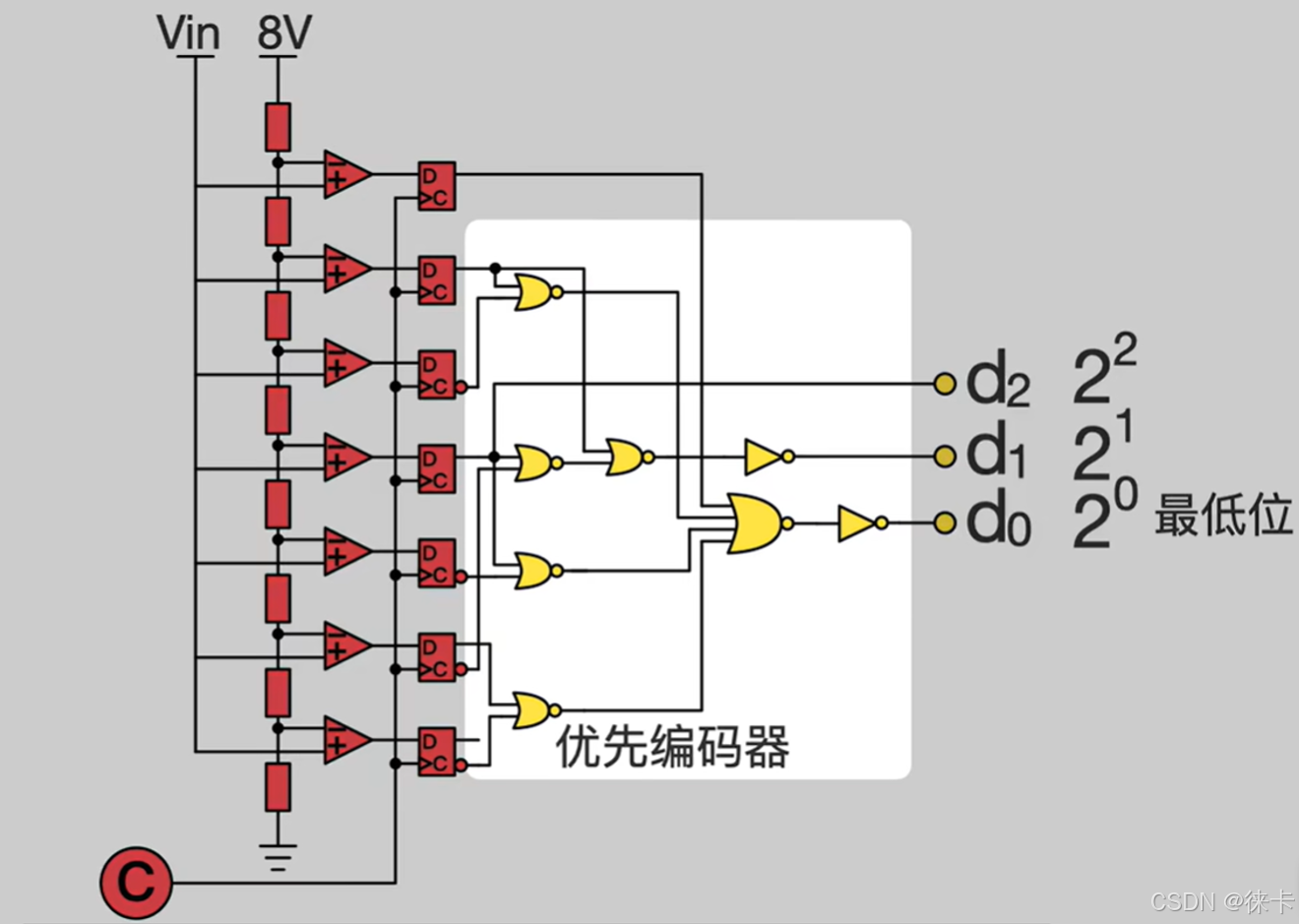

3.1 并联比较型ADC（flash ADC）电路原理：

串联电阻+比较器+D触发器+编码器电路
在这里插入图片描述

3.2 逐次比较型ADC（SAR ADC）电路原理：二分法比较

后续补充

总结

仅供个人学习
