TCP IP核数据手册解读

---

前言

记录TCP IP核数据手册解读

---

一、用途

以太网TCP协议上传PC数据，以太网UDP协议下发配置。

二、特点

协议： TCP/IP/Ethernet 通信
速率：10 Mbps 至 1 Gbps 以太网

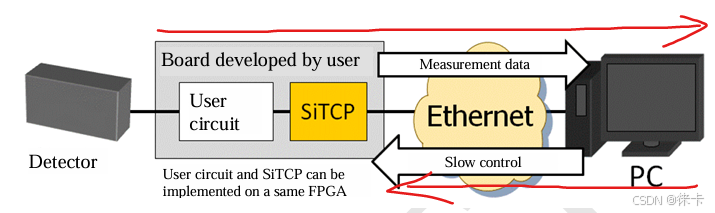

数据流：PC传至用户电路用UDP慢控制，用户电路传至PC用TCP数据流。
形式：以 FPGA IP 核形式

三、连接方式

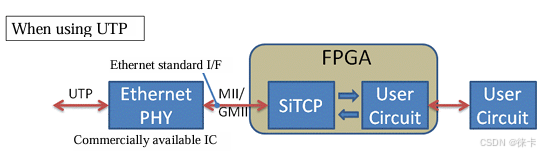

3.1 双绞线连接：FPGA外挂PHY芯片

若无特殊需求，建议使用已验证且推荐的器件来配合 SiTCP 库。

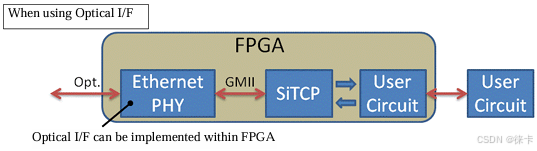

3.2 光纤连接：有对应的Phy ip核

四、接口信号解释

4.1 系统信号

信号名	方向	说明
CLK	输入	系统时钟，建议 ≥130 MHz；若以太网速率低于 100 Mbps，建议 ≥15 MHz。
RST	输入	系统复位
TIM_1US	输入	1 µs 周期脉冲（*1）
TIM_1MS	输入	1 ms 周期脉冲（*1）
TIM_1S	输入	1 s 周期脉冲（*1）
TIM_1MIN	输入	1 min 周期脉冲（*1）
EEPROM_CS	输出	接 AT93C46D 的 CS 引脚
EEPROM_SK	输出	接 AT93C46D 的 SK 引脚
EEPROM_DI
