本文介绍了FBX格式的Mesh数据结构，包括Vertices、PolygonVertexIndex、Normals和UV等关键信息，并探讨了FBX文件与游戏引擎中Mesh数据结构的差异，指出在导入到Unity3D或UE4时可能遇到的问题及其解决方案。

理解FBX格式中Mesh数据结构**

fbx文件是现在许多建模动画软件和游戏引擎之间共用的模型文件格式。fbx文件分为两种方式从建模软件中导出，一种是二进制文件另一种是ASCII码保存。
ASCII保存的格式右键打开方式选文本可以打开看到里面保存的数据。对于模型网格来说，模型中点坐标、点索引、点法线、uv 是生成模型的重要参数。在文本中Object properties 能找到这个些数据。

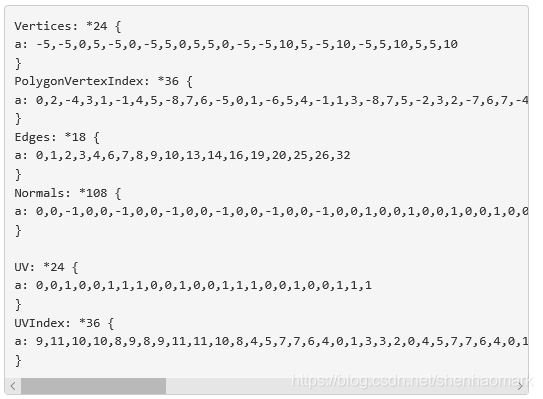

比如打开一个简单正方提模型我们可以看到下面数据：
在这里插入图片描述
Vertices的24个值是三维数据集的8个顶点（3个值代表一个顶点三维坐标）。
PolygonVertexIndex 下的36个值是顶点索引（mesh中点的索引）
Normals 的108是12个三角形的每个三角形角的36个法线（3个值代表一个法向量）。
UV 下的24是12个纹理坐标（2个值代表一个纹理坐标对）。
UVIndex 的36是三维数据集的36个三角形角的纹理坐标索引（引用 UV 的值）。

Vertices中数据不难理解，就是这些数据三个一组对应X、Y、Z构成一个三维坐标,所以可以得到正方体的8个顶点坐标。
PolygonVertexIndex 看到这个数据中的大家都会有疑问：
为什么顶点索引数据会有负数？
因为模型为了区分模型网格是三角面还是四边面，如果数据每隔三个为负数则为三角面，每隔四个为四边面。
如何将负数的索引值转成有效索引数据呢？
假如n为负数索引值，m = |n|-1 。m为计算后的正确索引值。

因为normal和uv所计算的值都是对应的点的值：点法线是对应的点的法线，uv是点映射在平面上的坐标值，他们根本都是点的属性。而 PolygonVertexIndex、Normals和UVInde
