静态路由原理与配置

目录

1. 路由的工作原理

    1.1路由器

    1.2路由器的工作原理

    1.3路由器的工作过程

2. 路由表的形成与优先级

3. 静态路由和默认路由及配置

1. 路由的工作原理

      1.1 路由器

           路由器是能够将数据包转发到正确的目的地，并在转发的过程选择最佳路径的设备，用于不同网络之间的通信。

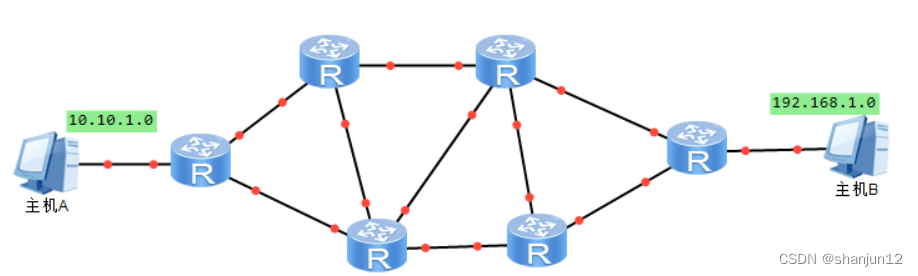

           从源主机到目标主机的转发过程： 也就是说主机A和主机B所在的网络被许多路由器隔开，这时主机A到B的通信就要经过这些路由器，这就要面临一个很重要的选择-------如何选择到达目的地的路径。数据包从A到B有很多路径可供选择，但是很显然，在这些路径中在某一时刻总会有一个路径最快的。因此为了尽可能地提高网络访问速度，就需要有一种方法来判断从源主机到目标主机所经过的最佳路径，从而进行数据转发。



           1.2 路由器的工作原理

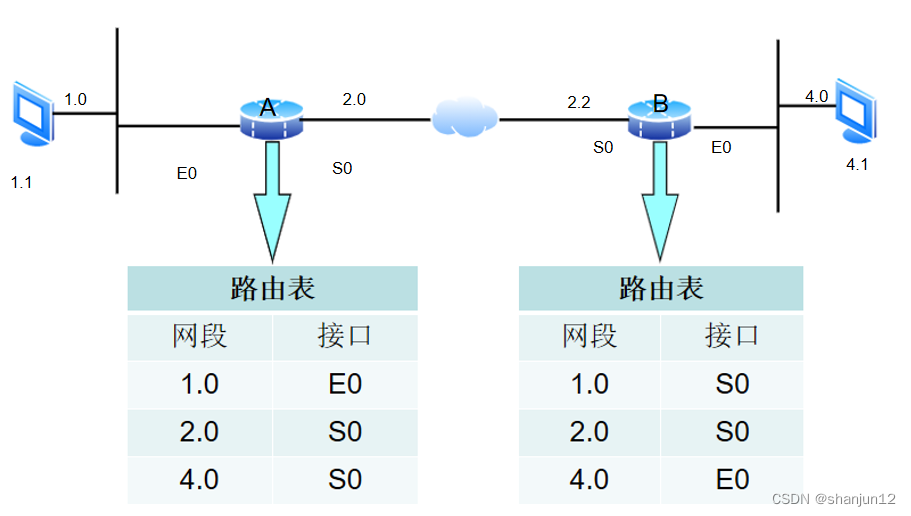

                 路由器是根据路由表转发数：接收数据包——查看目的地址——与路由表进行匹配找到转发口——转发到该端口（如下图所示）



    1.3 路由器工作过程

      1.主机1.1要发送数据到主机4.1，因为IP地址不在一个网段内，主机会将数据包发送给本网段的路由器A，

       2.路由器A接收到数据包，查看数据包的IP地址，再查找自己的路由表，数据包的目标IP地址是4.1，属于4.0网段，路由器A在路由表中找到4.0网段的转发口是S0接口。于是路由器A将数据包从S0接口转发出去。

        3.网络中每个路由器都是按这个步骤进行的，直到达到路由器B，用同样的转发方法，从E0接口转发出去，4.1主机接收这个数据包。

      同网段主机通信与不同网段主机通信的区别：同网段的主机之间直接查找主机，不同网段的主机需要将数据包发送给网关。

  对比交换机的工作原理：

         交换机是查看MAC地址表，路由器是查看路由表，但如果MAC地址表没有对应的条目，交换机会发送广播在区域内泛洪，而路由器如果没有找到对应的条目会直接丢弃，并且返回一个不可达的信息，它不会发送广播，所以路由器是隔离广播域的，而交换机所在的网络内部是一个广播域，它只在本区域内泛洪，不会泛洪到区域外面；而且交换机的工作在二层，根据MAC地址表转发数据帧，路由器工作在三层，根据路由器表转发数据包的，交换机一般工作在局域网内，路由器工作在广域网。

2.路由表的形成与优先级

   路由表：

     1.路由器选择最优的路由条目放入路由表中

     2.路由表指导设备对IP报文的转发

     3.路由器通过对路由表的管理实现对路径信息的管理

     4.里面记录着网段IP地址和对应的下一跳接口的接口号

路由表的形成：

     1.直连路由：自动学习
     2.静态路由：由工程师手动配置
     3.动态路由：从其他路由器学习

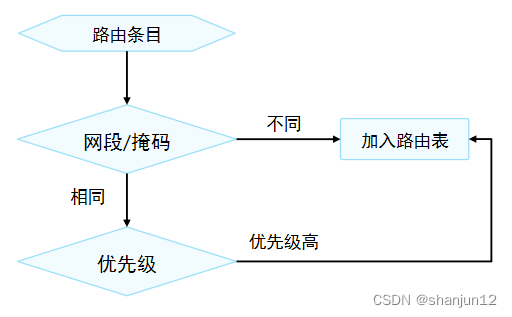

路由表的优先级：

      1.当路由器从多种不同的途径获知到达同一个目的网段的路由（这些路由的目的网络地址及网络掩码均相同）时，路由器会比较这些路由的优先级，优选优先级值最小的路由。

      2.路由来源的优先级值（Preference）越小代表加入路由表的优先级越高。

      3.拥有最高优先级的路由将被添加进路由表。

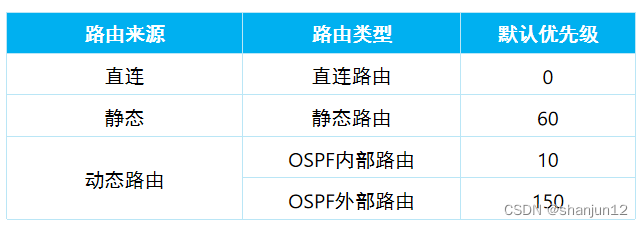

 常见路由类型的默认优先级如下：



  3. 静态路由和默认路由及配置

        1.静态路由：（1）有管理员手动配置的单向的；

                             （2） 缺乏灵活性。

         2.默认路由：当路由器在路由表中找不到网络的路由条目时，路由器把请求转发到默认路由接口，特殊的静态路由 ， 也称末节网络。

         3.静态路由的配置

              下一跳：指的是路由数据转发方向的下一台路由器

              路由指明方向的两种方法：

                      方法一：指明该条路由本地路由器出接口（不常用）

                      方法二：指明该条路由下一跳入接口ip（常用）

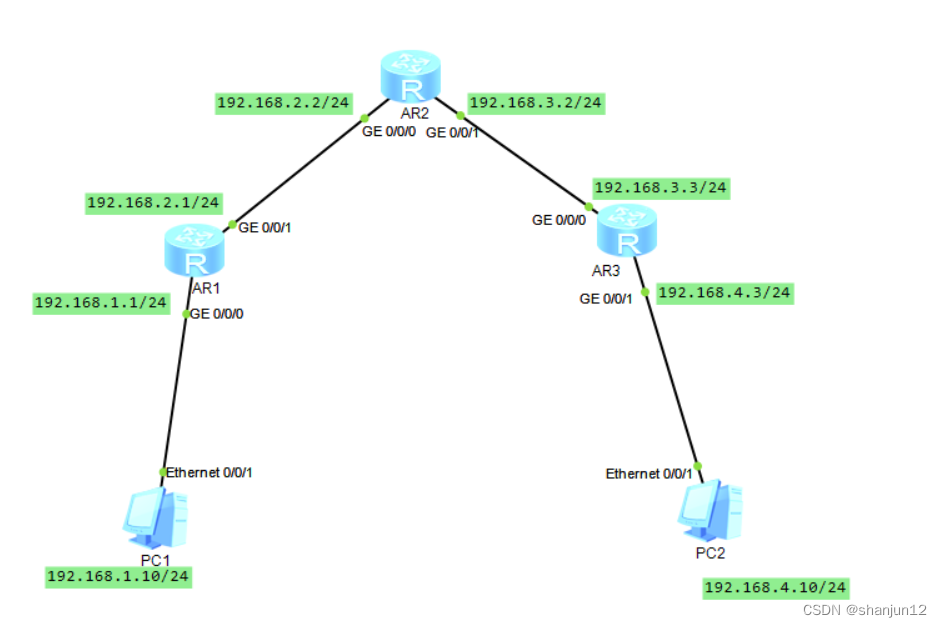

举例做一个拓扑图：



配置命令：

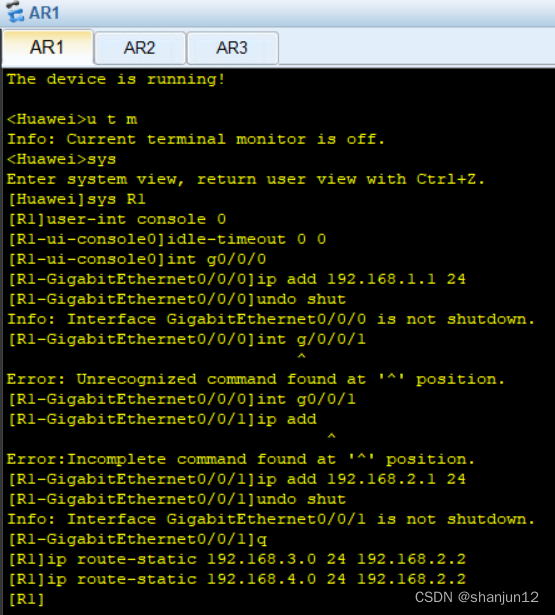

RI配置
<Huawei>u t m  关闭弹出信息
<Huawei>system-view
[Huawei]sysname R1    重命名R1
[R1]user-int console 0
[R1-ui-console0]idle-timeout 0 0   永不超时
[R1-ui-console0]int g0/0/0          进入接口g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24  设置ip和子网掩码长度
[R1-GigabitEthernet0/0/0]undo shut        开启接口
[R1-GigabitEthernet0/0/0]int g0/0/1    进入接口g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.2.1 24  设置ip和子网掩码长度
[R1-GigabitEthernet0/0/1]undo shut          开启接口
[R1-GigabitEthernet0/0/1]q
[R1]ip route-static 192.168.3.0 24 192.168.2.2    设置目的网段子网掩码长度下一跳入接口ip
[R1]ip route-static 192.168.4.0 24 192.168.2.2    设置目的网段子网掩码长度下一跳入接口ip

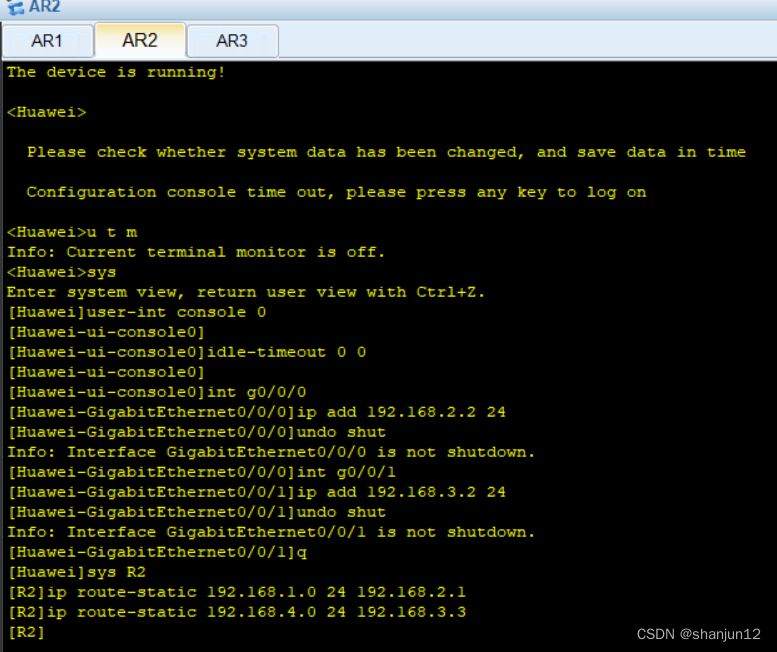

R2配置
<Huawei>u t m    关闭弹出信息
<Huawei>system-view
[Huawei]sysname R2    重命名R2
[R2]user-int console 0
[R2-ui-console0]idle-timeout 0 0      永不超时
[R2-ui-console0]int g0/0/0        进入接口g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.2.2 24          设置ip和子网掩码长度
[R2-GigabitEthernet0/0/0]undo shut               开启接口
[R2-GigabitEthernet0/0/0]int g0/0/1                  进入接口g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.3.2 24      设置ip和子网掩码长度
[R2-GigabitEthernet0/0/1]undo shut                开启接口
[R2-GigabitEthernet0/0/1]q
[R2]ip route-static 192.168.1.0 24 192.168.2.1   设置目的网段子网掩码长度下一跳入接口ip
[R2]ip route-static 192.168.4.0 24 192.168.3.3   设置目的网段子网掩码长度下一跳入接口ip

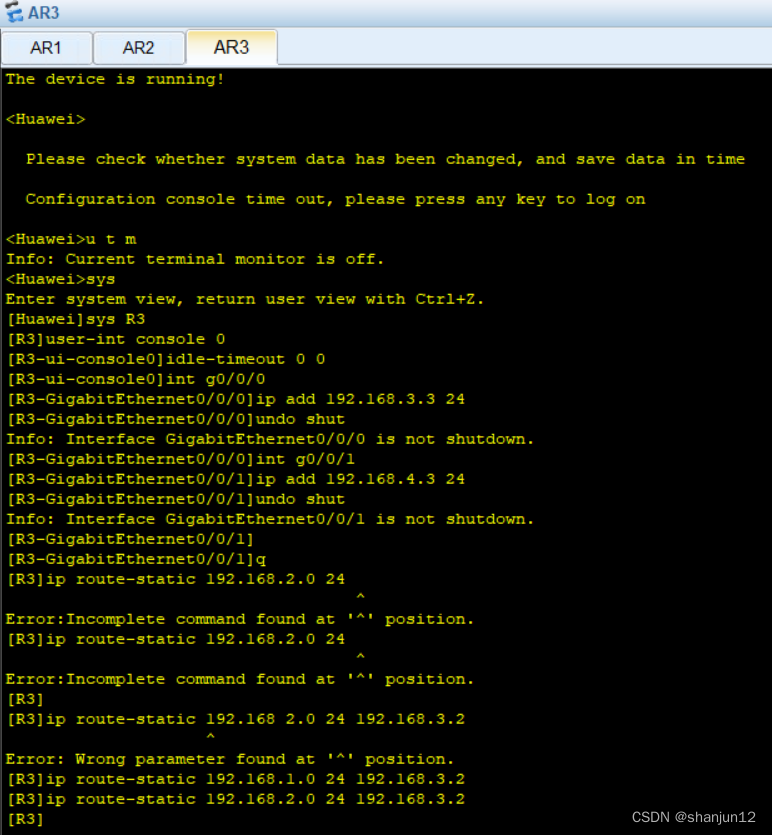

R3配置
<Huawei>u t m       关闭弹出信息
<Huawei>system-view
[Huawei]sysname R3    重命名R3
[R3]user-int console 0
[R3-ui-console0]idle-timeout 0 0   永不超时
[R3-ui-console0]int g0/0/0          进入接口g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.3.3 24    设置ip和子网掩码长度
[R3-GigabitEthernet0/0/0]undo shut.            开启接口
[R3-GigabitEthernet0/0/0]int g0/0/1              进入接口g0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.4.3 24    设置ip和子网掩码长度
[R3-GigabitEthernet0/0/1]undo shut             开启接口
[R3-GigabitEthernet0/0/1]q
[R3]ip route-static 192.168.2.0 24 192.168.3.2    设置目的网段子网掩码长度下一跳入接口ip
[R3]ip route-static 192.168.1.0 24 192.168.3.2    设置目的网段子网掩码长度下一跳入接口ip

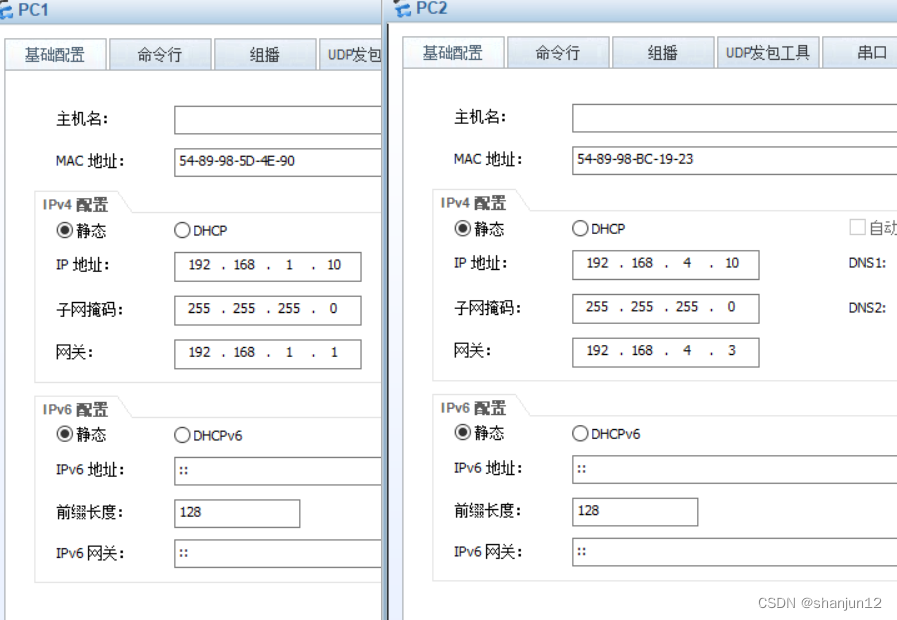

PC机设置
PC1 192.168.1.10/24 网关192.168.1.1 PC1         设置ip子网掩码长度网关指向192.168.1.1
PC2 192.168.4.10/24 网关192.168.4.3 PC2         设置ip子网掩码长度网关指向192.168.4.3

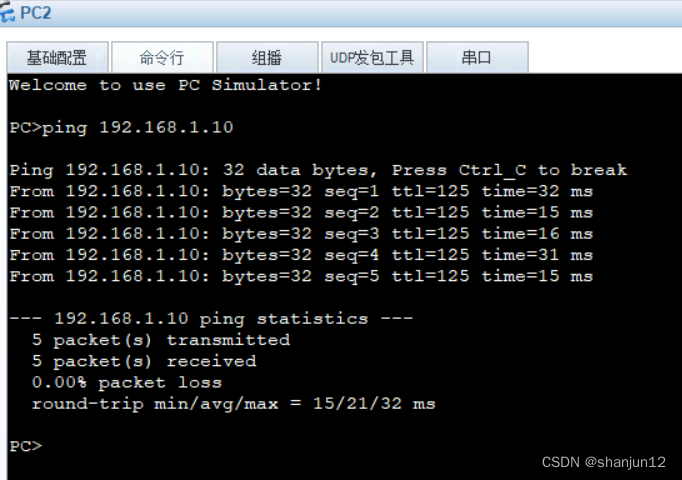

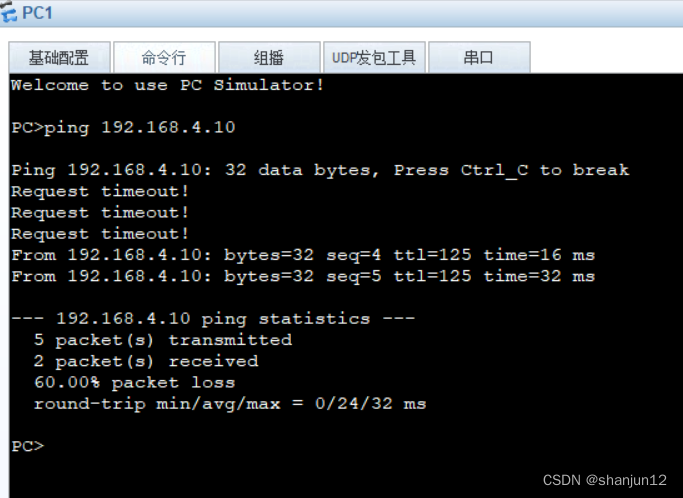

PC1 ping 192.168.4.10     测试通信











4.默认路由的配置

        默认路由配置和静态路由配置几乎相同，就是末节网络配置不同，拓扑图如下：



配置命令：

RI配置
<Huawei>u t m  关闭弹出信息
<Huawei>system-view
[Huawei]sysname R1    重命名R1
[R1]user-int console 0
[R1-ui-console0]idle-timeout 0 0   永不超时
[R1-ui-console0]int g0/0/0          进入接口g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24 设置ip和子网掩码长度
[R1-GigabitEthernet0/0/0]undo shut        开启接口
[R1-GigabitEthernet0/0/0]int g0/0/1    进入接口g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.2.1 24  设置ip和子网掩码长度
[R1-GigabitEthernet0/0/1]undo shut          开启接口
[R1-GigabitEthernet0/0/1]q
[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.2.2   添加默认路由所有网段子网掩码下一跳入接口ip
R2配置
<Huawei>u t m    关闭弹出信息
<Huawei>system-view
[Huawei]sysname R2    重命名R2
[R2]user-int console 0
[R2-ui-console0]idle-timeout 0 0      永不超时
[R2-ui-console0]int g0/0/0        进入接口g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.2.2 24          设置ip和子网掩码长度
[R2-GigabitEthernet0/0/0]undo shut               开启接口
[R2-GigabitEthernet0/0/0]int g0/0/1                  进入接口g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.3.2 24      设置ip和子网掩码长度
[R2-GigabitEthernet0/0/1]undo shut                开启接口
[R2-GigabitEthernet0/0/1]q
[R2]ip route-static 192.168.1.0 24 192.168.2.1   设置目的网段子网掩码长度下一跳入接口ip
[R2]ip route-static 192.168.4.0 24 192.168.3.3   设置目的网段子网掩码长度下一跳入接口ip
R3配置
<Huawei>u t m       关闭弹出信息
<Huawei>system-view
[Huawei]sysname R3    重命名R3
[R3]user-int console 0
[R3-ui-console0]idle-timeout 0 0   永不超时
[R3-ui-console0]int g0/0/0          进入接口g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.3.3 24    设置ip和子网掩码长度
[R3-GigabitEthernet0/0/0]undo shut.            开启接口
[R3-GigabitEthernet0/0/0]int g0/0/1              进入接口g0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.4.3 24    设置ip和子网掩码长度
[R3-GigabitEthernet0/0/1]undo shut             开启接口
[R3-GigabitEthernet0/0/1]q
[R3]ip route-static 0.0.0.0 0.0.0.0 192.168.3.2   设置目的网段子网掩码长度下一跳入接口ip
PC机设置
PC1 192.168.1.10/24 网关192.168.1.1 PC1设置ip子网掩码长度网关指向192.168.1.1
PC2 192.168.4.10/24 网关192.168.4.3 PC2设置ip子网掩码长度网关指向192.168.4.3
PC1 ping 192.168.4.10     测试通信
