色彩（4）AWB 统计

#灵感# 记录下awb 统计信息，写的有点毛糙

前提：客观已标定AWB 的白点，并初步调整好灰色统计区域。

1、硬件统计

要做AWB，第一步是先分析当前画面的色彩信息。

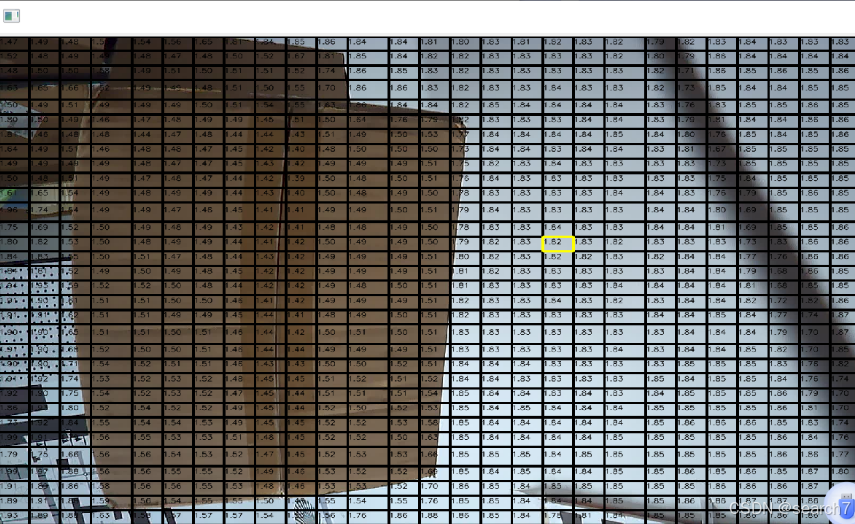

先对画面进行分块，例子是32*32个块。分块后每个块进行 R G B 值统计，可以简单的理解为对块内所有像素的 R G B值求均值。如下图，白墙和纸盒子的 R G B值统计出来肯定是不一样的。

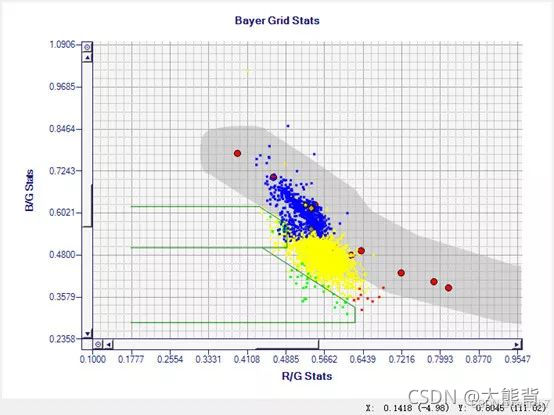

这些块得到的统计值，在进行AWB 算法分析时，每个点都会映射到 AWB白点标定时得到的 白点投影坐标系内，大约如下两种类型：



（为避免版权问题，举例的落点图并不是对应统计图生成的，只做举例说明）

2、筛选有效白点

对统计得到的点，可以做筛选或者赋不同的权重。

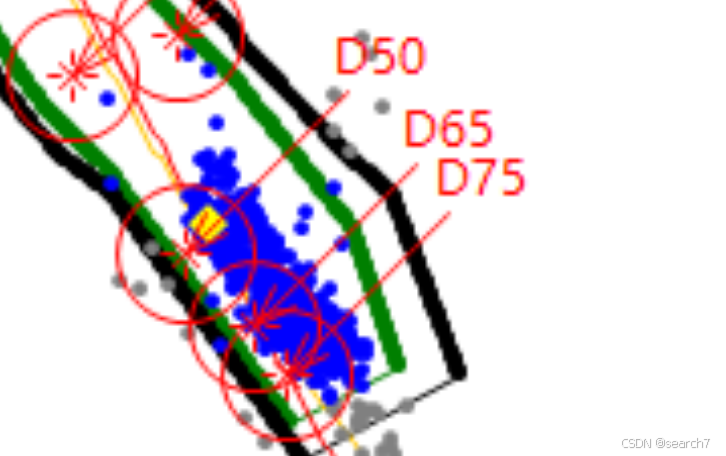

1、比如得到1024个统计点，当有800 个统计点落在 D65 白点的“有效辐射区”内，则以D65 作为AWB的目标。-------有效辐射区可以理解为下图的圆环区域，或者XY坐标系内的矩形色温框。

这里就涉及确定 D75、D65、D50、TL84这些在色温曲线上的标准光源，与相邻的光源如何界定插值区域。



2、又比如得到的1024个点，有100个点并不在AWB 灰点统计区域中（在所有的色温框以外），那这些点一般会舍弃点，不作为最终的AWB结果统计。

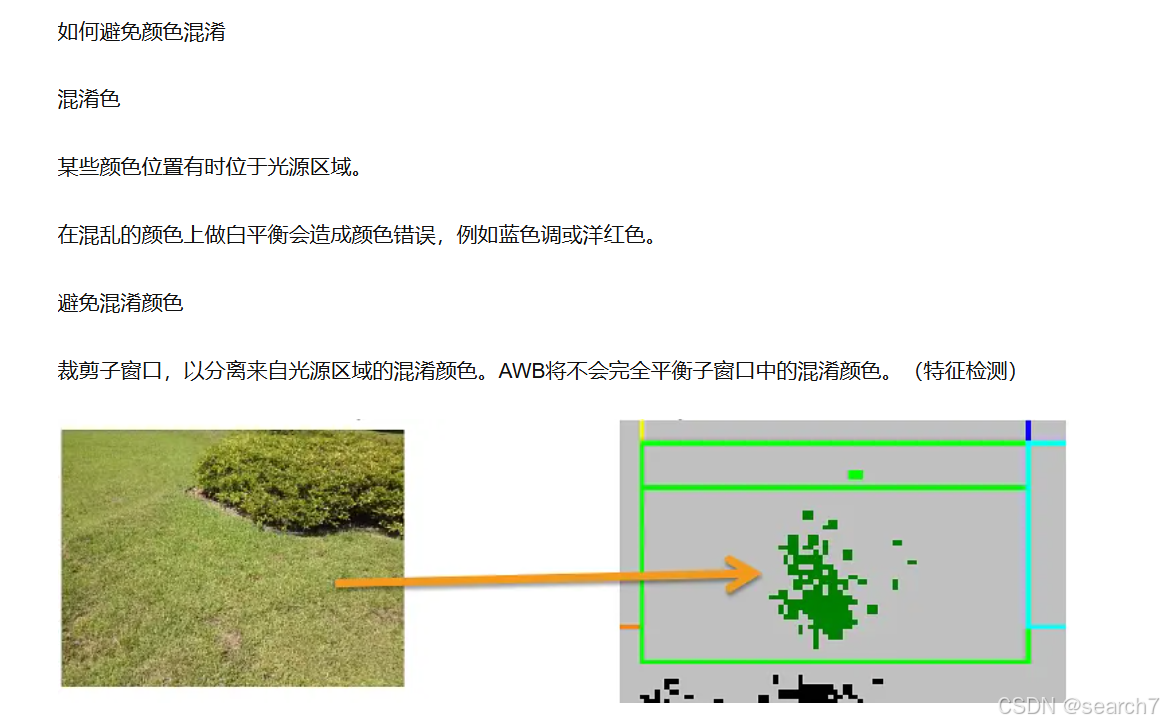

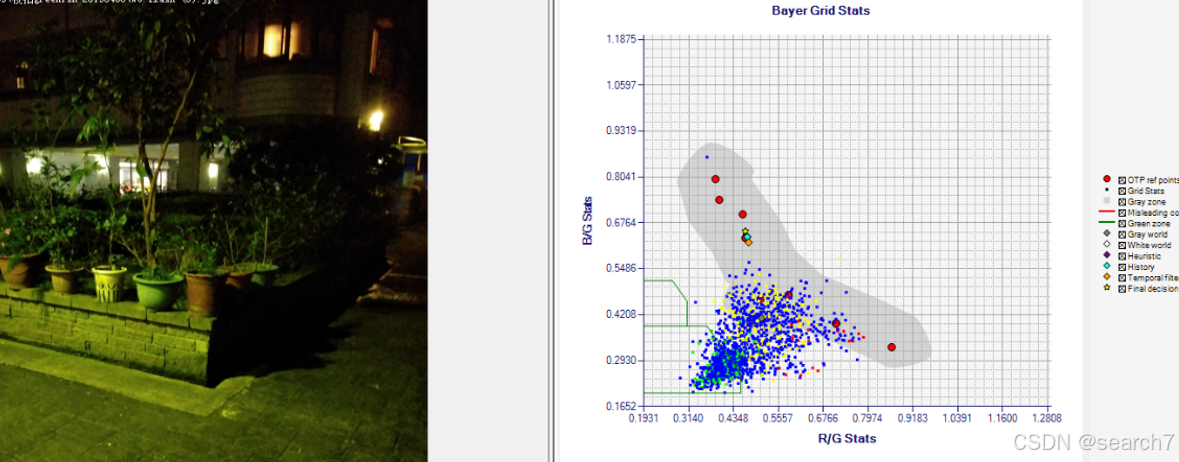

但如果有600个点都不在标定区域中呢？-（夸张点说，表示有很多不可忽略的点，比如上图）----这个时候，就需要设定额外的白点特区，只针对这个场景，进行特定的AWB纠正。

【适合同温异色的场景，但实际上如果没啥副作用的话，把距离这些异常点最近的已标定的某个色温下的AWB框拉大点，把这些额外的点尽可能多框进去，适应性会更好】

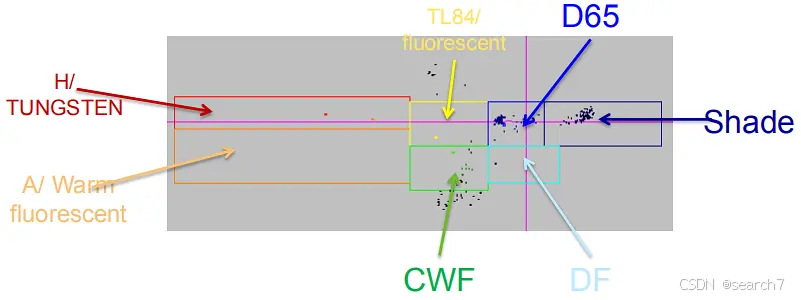

下图的例子是抛弃掉不合适的落点

3、一个疑问？ 全屏幕的纯色怎么搞？

统计的点全部扔掉，不做AWB也不行? 全做AWB，又会得到奇怪的结果。

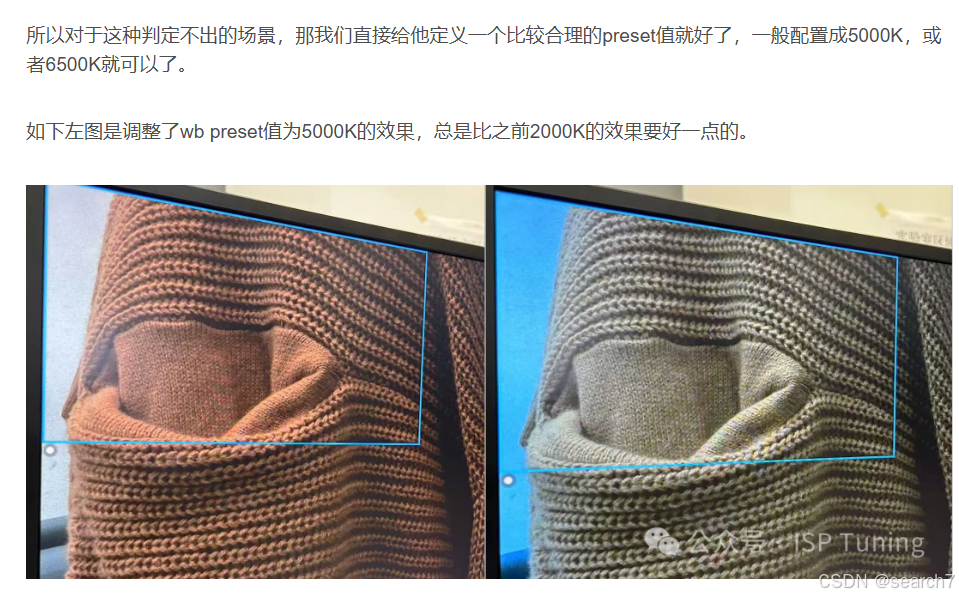

简单的算法是指定一个预设的色温（比如D65、D50），当统计得到的落点几乎都不在色温框内时，用预设的色温来做这个场景的白平衡。

另一个算法是时间预测器

定义：参考过去四个合适帧的AWB结果，获得AWB增益的机制。

用法：当没有白点可参考时，时间预测器可以代替AWB统计量来提高AWB的正确性。

还有一个方案就是映射白点，和第二点中的“多数落点不在标准灰区”的解决方案一样，对这些点设定特区，自定义R/G B/G值。
