FPGA之BPI fast configuration注意事项

本文详细介绍了FPGA的BPI配置模式,包括异步和同步读取的区别,BPI闪存的选择及其在ISE和VIVADO中的设置。重点讲述了如何使用命令行生成bit和mcs文件,以及在VIVADO中设置BPI配置模式的注意事项,如配置速率、压缩选项等,以优化FPGA的启动时间。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


参考文档:xapp587和UG470;


一、配置模式

1、BPI configuration支持异步读配置模式和同步读配置模式,而同步配置的时间约为异步配置的8%;配置时间的计算见第3点;

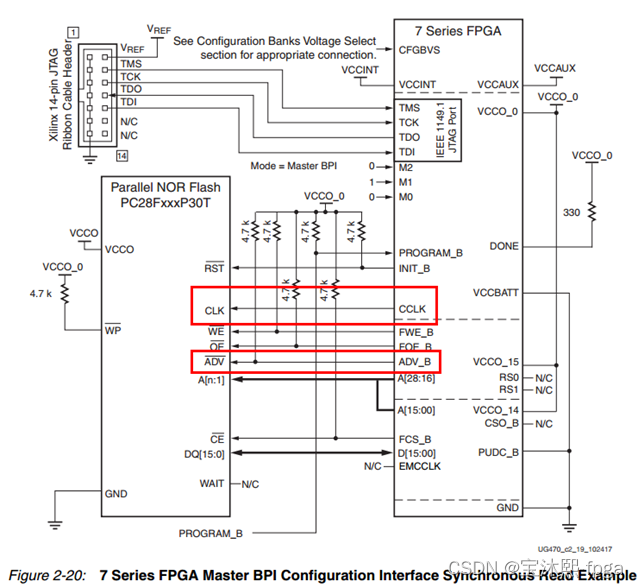

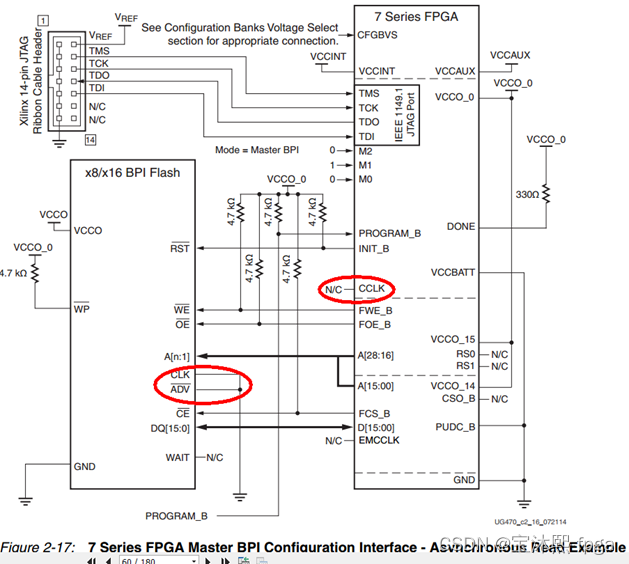

2、同步配置和异步配置在硬件连接上的区别为CCLK和ADV_B的区别,异步配置时flash这两个信号管脚接到GND,同步配置模式则是连接到FPGA(同步配置硬件连接支持异步配置),如下图所示:
在这里插入图片描述
在这里插入图片描述

3、配置时间的计算与对比:同步配置模式下,CCLK可以达66MHz及更高,如果使用外部EMCCLK,配置时钟可达100MHz;而异步配置模式下,CCLK通常不超过10MHz;配置时间计算公式如下:
