基于 Xilinx UltraScale+ 系列 PCIe 4.0 硬核的 NVMe IP 核

产品特点

1.纯FPGA逻辑实现，物理层使用 Xilinx UltraScale+ 系列 PCIe4.0 核，基于安富利AU15P开发板（AU15P芯片、PCIe4.0 X4 接口）开发并充分验证，该平台下 全盘写速率 4800 MB /s，可根据客户平台移植；

说明：AU15P BRAM等资源有限，如果使用VU+等更高端芯片，写盘速率会更高！

2.访问接口简单，用户可以将此IP当作一块只增加一些读、写命令握手信号接口的片上 DPRAM 模块来使用，可根据用户需求定制；

3.客户可以根据自己需求定制 NVMe IP，还可以在此基础上定制 FPGA纯逻辑实现的文件系统 exFAT IP（参网页：优快云博客 - 基于 NVMe 的 exFAT 文件系统 FPGA IP 简介，参视频：B 站视频 - 基于 NVMe 的带 exFAT 文件系统的高速数据存储演示），以及需要支持的文件格式（如.txt /.bmp /.avi等）；

4.板卡 可通过FMC接口挂载各种子卡，如ADC / DAC / CameraLink / DP / HDMI等用于数据采集或回放，可根据用户需求定制板卡。

相关图片

1.NVMe FPGA IP开发平台

2.NVMe FPGA IP 对外接口

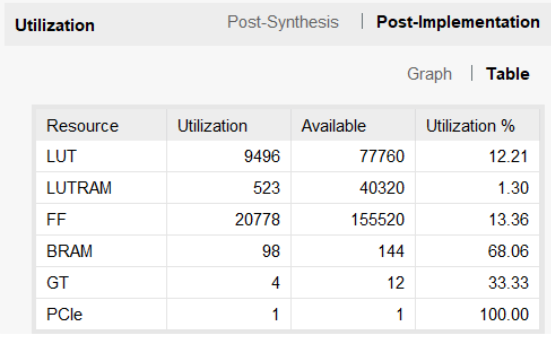

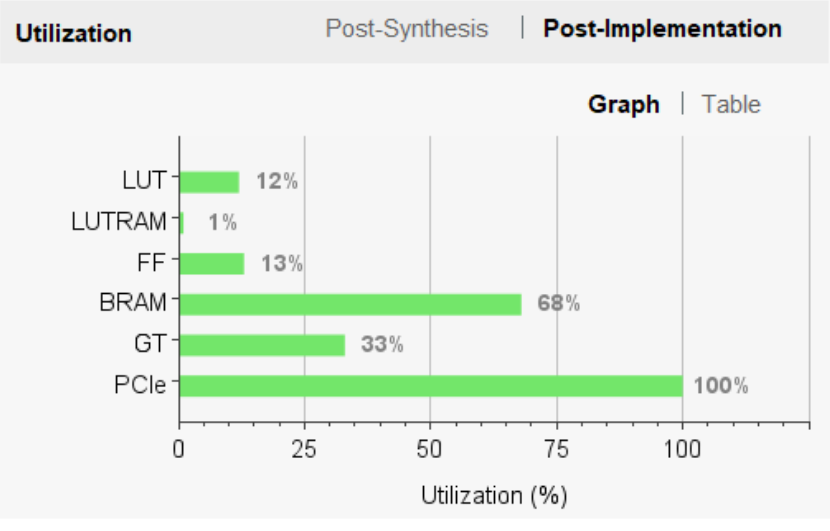

3.NVMe FPGA IP 资源消耗报表（AU15P）
