前言

看这篇博客之前，可以先去看看我前几个博客，了解相关知识点：
1.UART开发基础
2.USB设备编程（一）
3.USB设备编程（二）
4.Modbus通讯协议
5.libmodbus编程应用

        本文最终效果是：基于Modbus协议，借助 Modbus Poll（主站设备）软件 实现上位机访问多个传感器。主要学习点表的设计；上位机、主控和传感器模块通过Modbus协议进行通信；传感器和主控代码编写；希望本篇博客能为你提供 Modbus 协议相关项目的设计思路。

---

传感器硬件资源

        本篇博客设计了三个传感器开发板，用的芯片是 STM32F030 芯片，每个板子的硬件资源稍有不同，目的是使用不同的Modbus寄存器，主要是学习如何将Modbus寄存器与硬件资源对应起来，简单来说只是读写各个传感器的值而已。

        （传感器模块你当然可以自己设计，根据不同的场景需求设计对应的传感器，以下的传感器相关设计只供参考，本文重点不在于多复杂的传感器设计，而是作为项目学习）

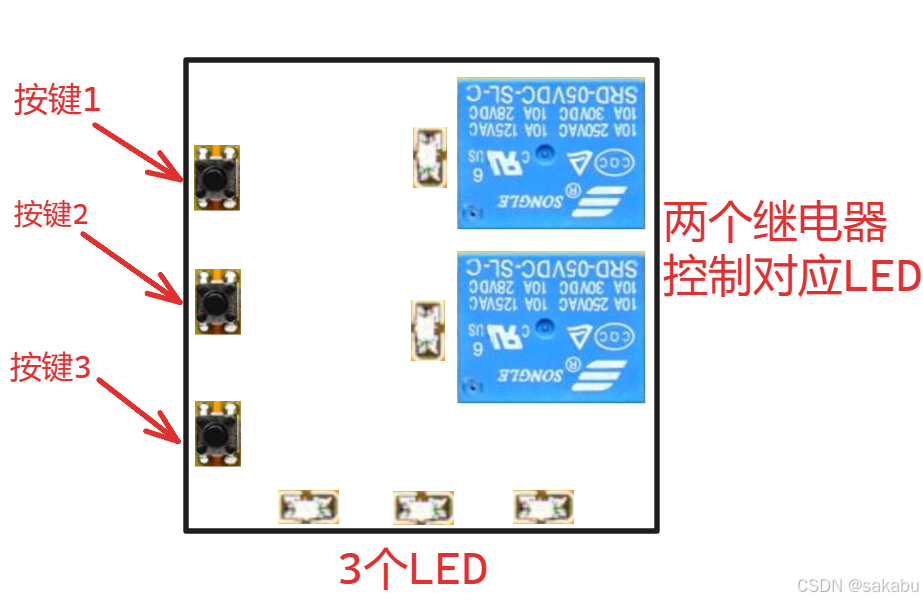

1.开关量模块

        传感器设计：

---

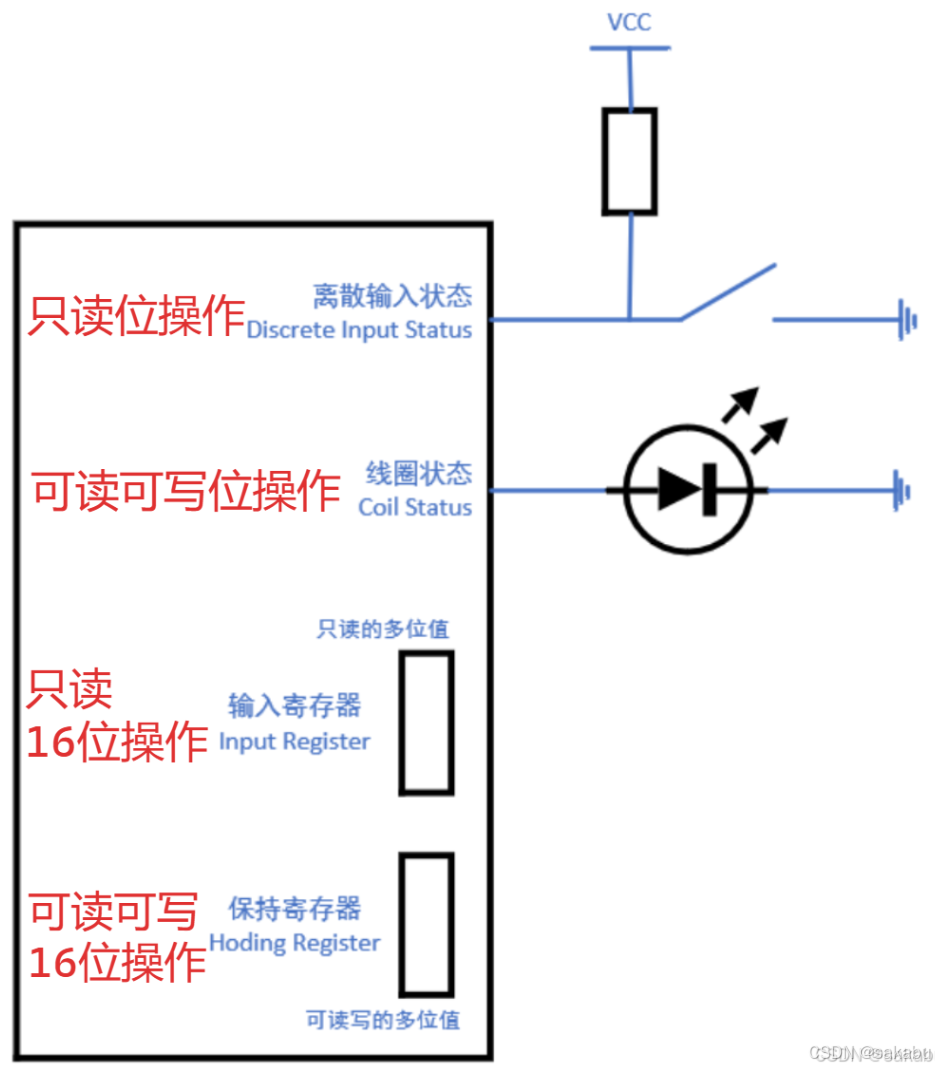

补充：根据Modbus协议相关寄存器的定义：
        DI——离散输入状态
        DO——线圈状态
        AI——输入寄存器
        AO——保持寄存器

---

对于开关量模块：
        需要 5 个 DO 寄存器（1位可读可写），对应 3 个LED灯和 2 个继电器
        需要 3 个 DI 寄存器（1位只读），对应 3 个按键

2.环境检测模块

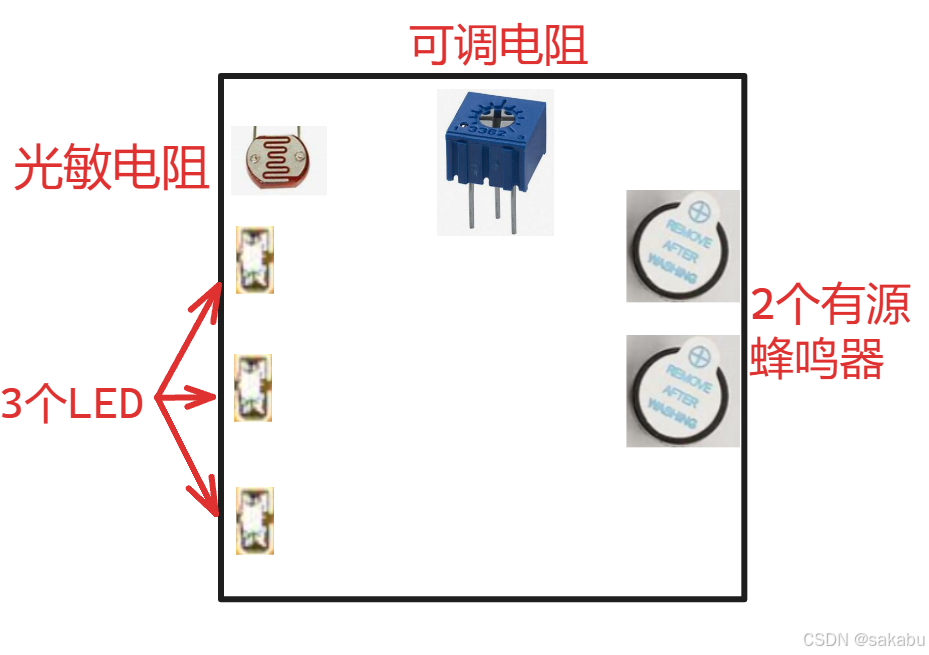

        传感器设计：

对于开关量模块：
        需要 5 个 DO 寄存器（1位可读可写），对应 3 个LED灯和 2 个有源蜂鸣器
        需要 2 个 AI 寄存器（16位只读），对应 1 个光敏电阻和 1 个可调电阻

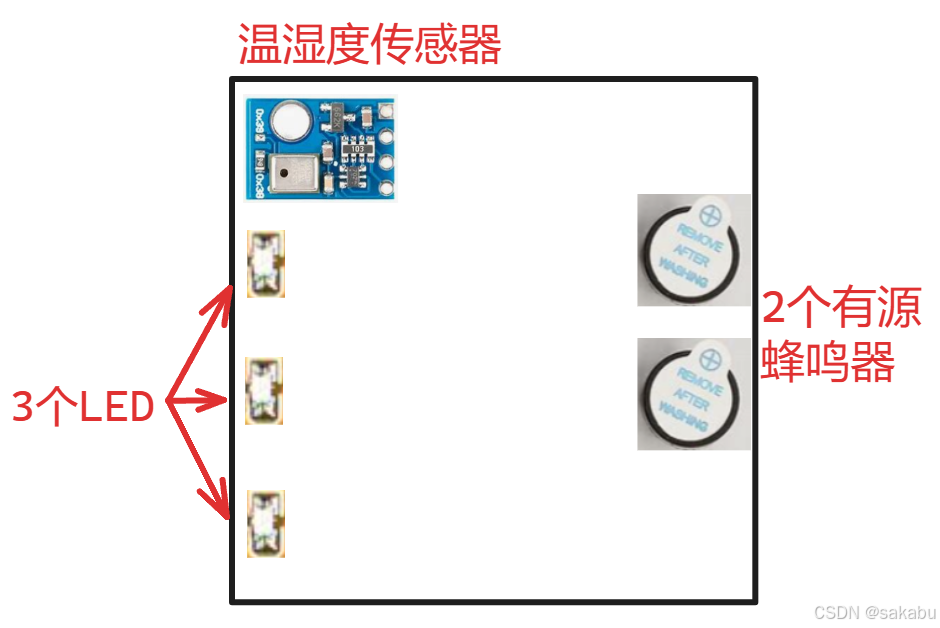

3.温湿度变送器模块

        传感器设计：

 对于温湿度变送器模块：
        需要 5 个 DO 寄存器（1位可读可写），对应 3 个LED灯和 2 个有源蜂鸣器
        需要 2 个 AI 寄存器（16位只读），对应 1 个温湿度传感器（2 个AI寄存器分别保存温度和湿度）

---

UART编程

1.使用 STM32CubeMX 进行配置

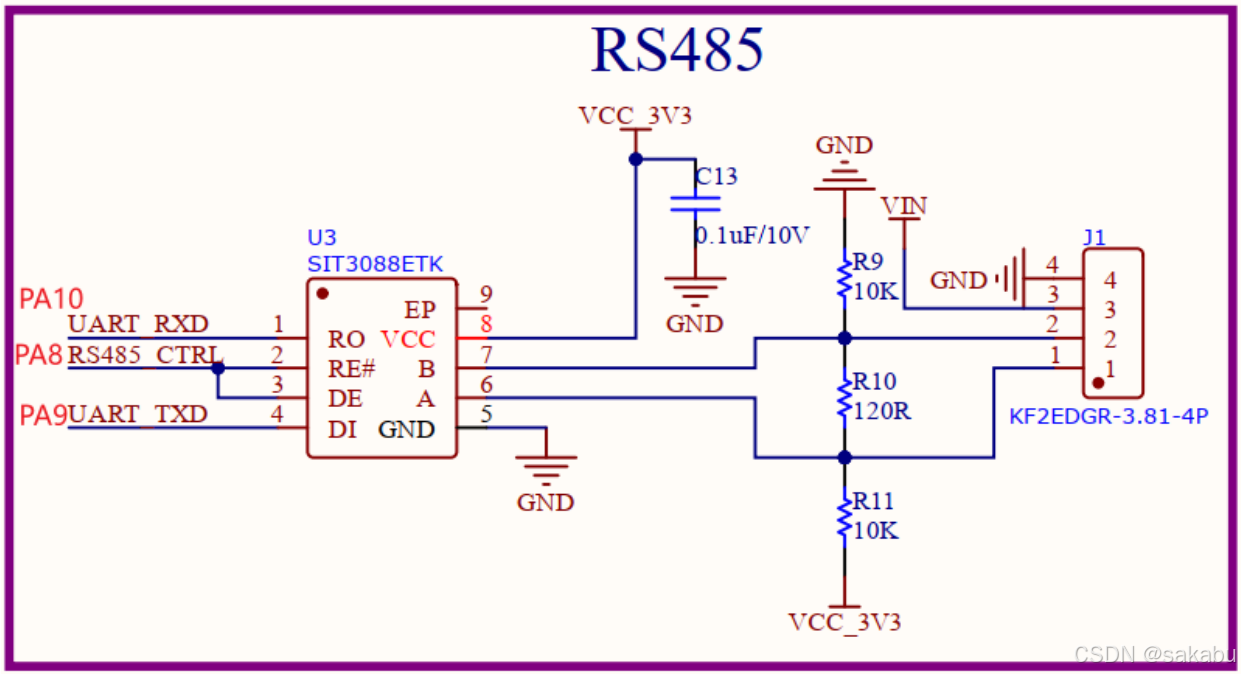

        RS4385接口原理图如下：

        需要在STM32CubeMX里配置UART1，并且配置PA8为输出引脚（等会会讲为什么）。

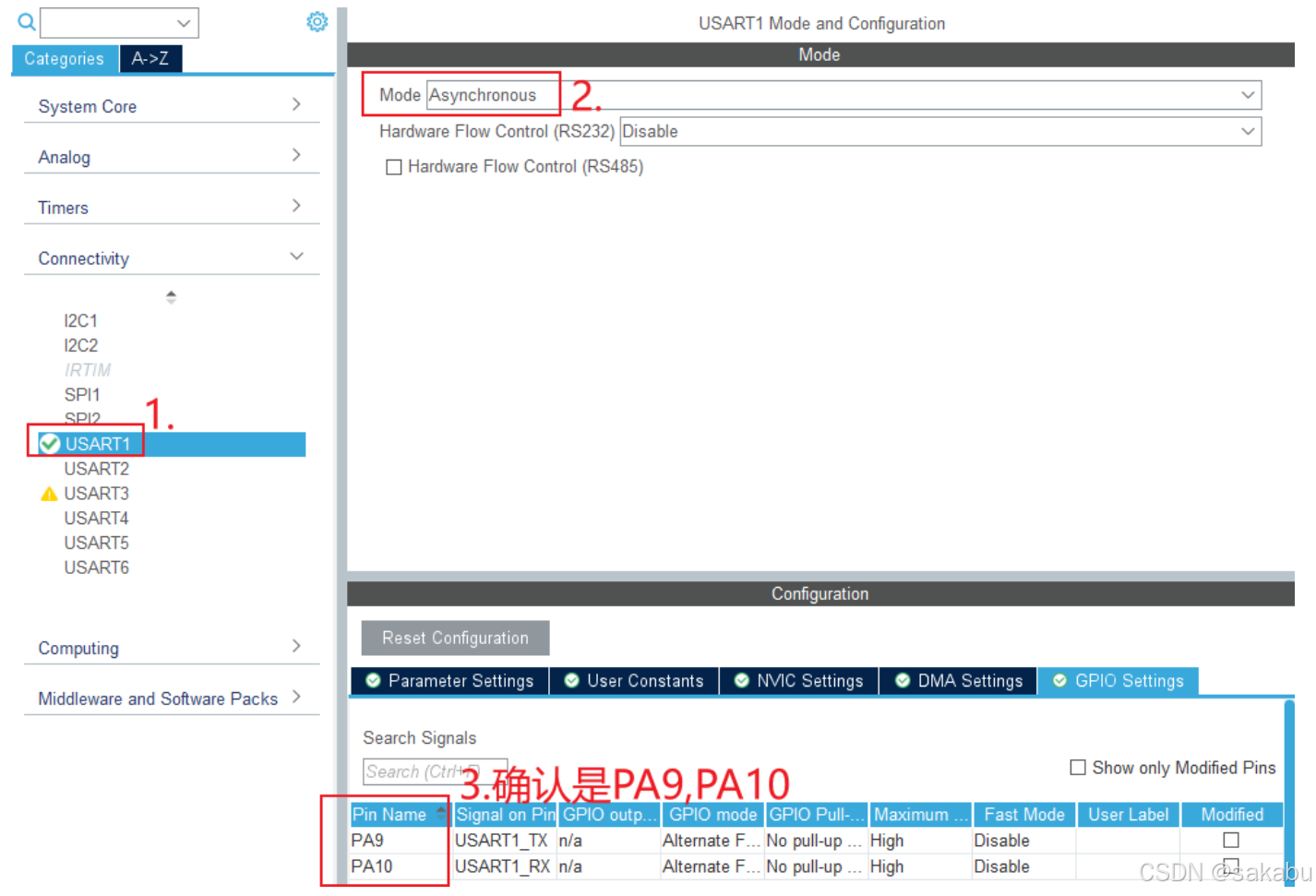

① 配置 UART1

        先使能 UART1：

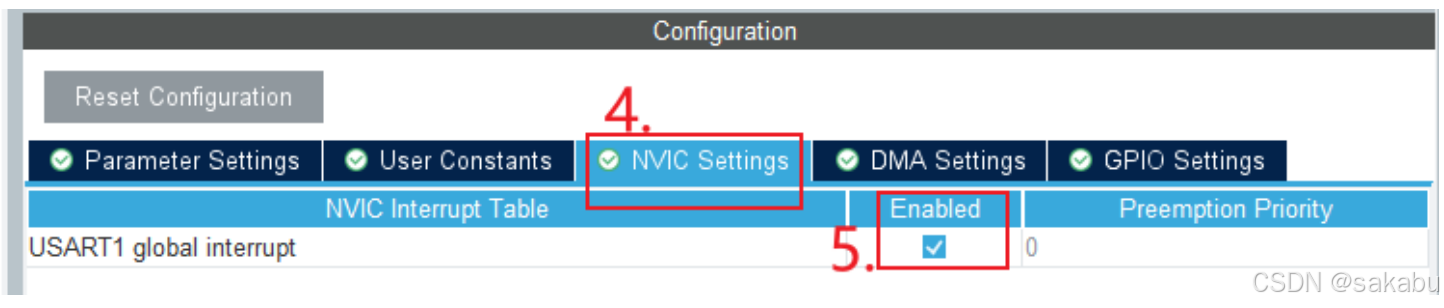

        然后使能中断：

        在前面STM32H5的UART程序里使用了DMA，本节故意不使用DMA而使用纯中断来实现UART，多学一种编程方法。

② 配置 RS485 方向引脚

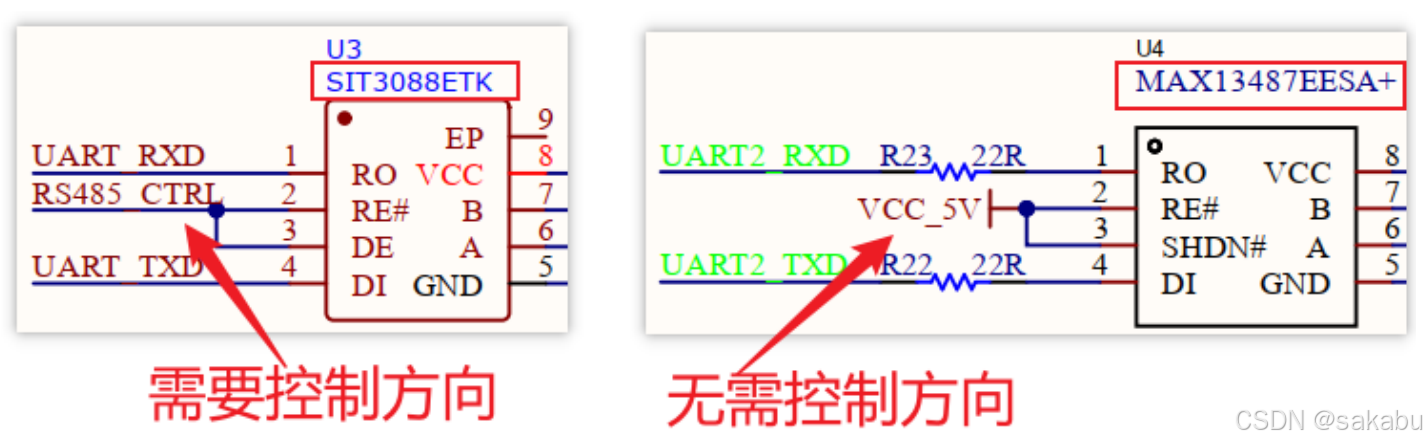

        我使用的STM32H5主控板上使用的RS485转换芯片是MAX13487EESA，它会自动切换发送、接收方向，无需程序进行方向的控制。使用STM32F030制作的“廉价传感器”里，使用的RS485转换芯片是SIT3088ETK，它需要使用一个GPIO来控制方向，如下图所示：

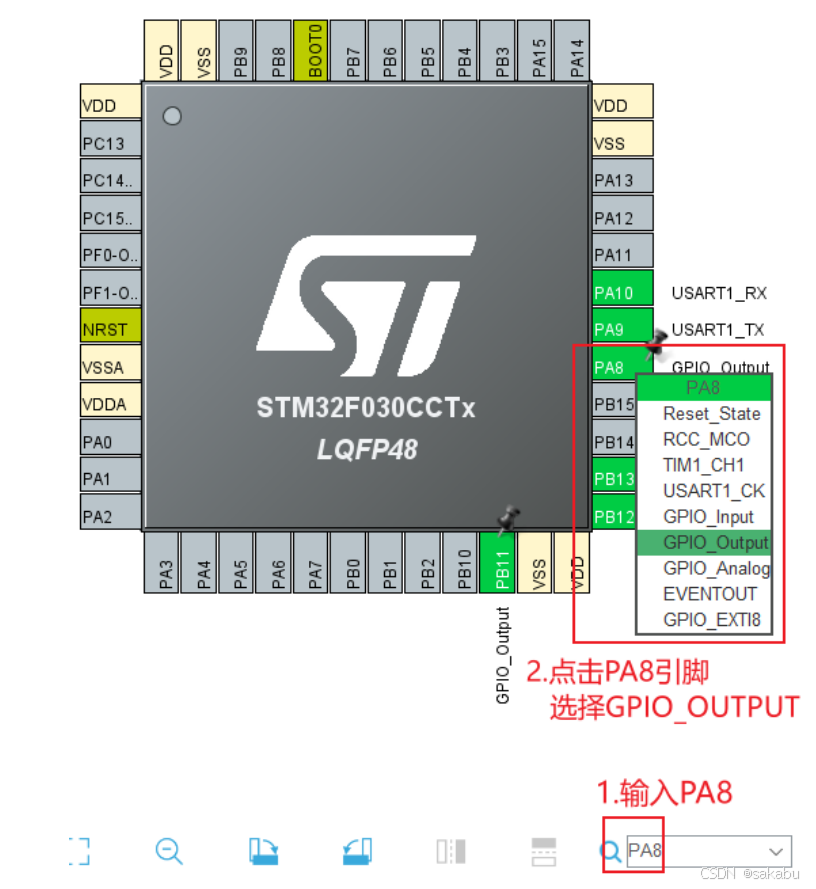

        上图中，RS485_CTRL使用的引脚是PA8，所以还需要把它配置为输出引脚，输出低电平（让SIT3088ETK默认为接收状态）。如下配置：

2.封装 UART

        UART的封装参考主控 H5 芯片的代码：

        分别定义了各个串口的结构体，可以看到对于不同的串口，需要实现不同的函数，但是串口2和串口4的代码都是类似的，我们可以改造他，让不同的串口可以使用同一套函数，实现更好的封装。

        先定义出这样的结构体（后面会加上私有数据）：

struct UART_Device g_uart1_dev = {"uart1", stm32_uart_init, stm32_uart_send, stm32_uart_recv, stm32_uart_flush};

        我们并没有像之前那样，局限于用哪个函数，这些带stm32前缀的都是串口的通用函数

问：怎样分辨是哪个串口？

        在 UART_Device 结构体中添加一个新的成员，它用来表示私有数据，我们就通过这个私有数据来分辨是哪个串口。

UART_Device 结构体：

struct UART_Device {
    char *name;
	int (*Init)( struct UART_Device *pDev, int baud, char parity, int data_bit, int stop_bit);
	int (*Send)( struct UART_Device *pDev, uint8_t *datas, uint32_t len, int timeout);
	int (*RecvByte)( struct UART_Device *pDev, uint8_t *data, int timeout);
	int (*Flush)(struct UART_Device *pDev);
    void *priv_data;//私有数据
};

问：这个私有数据要怎么使用？

        话不多说，我们直接上代码，先实现初始化、发送、接收和Flush的通用函数。

stm32_uart_init/send/recv/flush 函数：

/*先定义出私有数据的结构体*/
struct UART_Data {
    /*要分辨是哪个串口在使用通用函数,私有数据里必定要有串口句柄*/
    UART_HandleTypeDef *huart;

    /*对于其他串口,485芯片可能不需要手动控制,所以也需要根据私有数据来判断*/
    GPIO_TypeDef* GPIOx_485;
    uint16_t GPIO_Pin_485;

    /*串口的收发需要用到队列、信号量和缓冲区*/
    QueueHandle_t xRxQueue;
    SemaphoreHandle_t xTxSem;
    uint8_t rxdata;
};

/*给串口1的成员赋值,队列信号量和缓冲区都是临时生成的,所以不需要提前赋值*/
static struct UART_Data g_uart1_data = {
    &huart1,
    GPIOA,
    GPIO_PIN_8,
};

/*将私有数据结构体传给UART_Device*/
struct UART_Device g_uart1_dev = {"uart1", stm32_uart_init, stm32_uart_send, stm32_uart_recv, stm32_uart_flush, &g_uart1_data};


static int stm32_uart_init(struct UART_Device *pDev, int baud, char parity, int data_bit, int stop_bit)
{
    /*
     * 关键操作！
     * 通过传进来的UART_Device结构体里的私有数据来分辨是哪个串口
     */
    struct UART_Data * uart_data = pDev->priv_data;

	if (!uart_data->xRxQueue)
	{
		uart_data->xRxQueue = xQueueCreate(200, 1);
		uart_data->xTxSem   = xSemaphoreCreateBinary();

        /* 配置RS485转换芯片的方向引脚,让它输出0表示接收 */
        HAL_GPIO_WritePin(uart_data->GPIOx_485, uart_data->GPIO_Pin_485, GPIO_PIN_RESET);

		HAL_UART_Receive_IT(uart_data->huart, &uart_data->rxdata, 1);
	}
	return 0;
}

static int stm32_uart_send(struct UART_Device *pDev, uint8_t *datas, uint32_t len, int timeout)
{
    struct UART_Data * uart_data = pDev->priv_data;

    /* 配置RS485转换芯片的方向引脚,让它输出1表示发送 */
    HAL_GPIO_WritePin(uart_data->GPIOx_485, uart_data->GPIO_Pin_485, GPIO_PIN_SET);

	HAL_UART_Transmit_IT(uart_data->huart, datas, len);

	/* 等待1个信号量(为何不用mutex? 因为在中断里Give mutex会出错) */
	if (pdTRUE == xSemaphoreTake(uart_data->xTxSem, timeout))
	{
        HAL_GPIO_WritePin(uart_data->GPIOx_485, uart_data->GPIO_Pin_485, GPIO_PIN_RESET);
		return 0;
	}
	else
	{
        HAL_GPIO_WritePin(uart_data->GPIOx_485, uart_data->GPIO_Pin_485, GPIO_PIN_RESET);
		return -1;
	}
}

static int stm32_uart_recv(struct UART_Device *pDev, uint8_t *pData, int timeout)
{
    struct UART_Data * uart_data = pDev->priv_data;
	if (pdPASS == xQueueReceive(uart_data->xRxQueue, pData, timeout))
		return 0;
	else
		return -1;
}


static int stm32_uart_flush(struct UART_Device *pDev)
{
    struct UART_Data * uart_data = pDev->priv_data;
	int cnt = 0;
	uint8_t data;
	while (1)
	{
		if (pdPASS != xQueueReceive(uart_data->xRxQueue, &data, 0))
			break;
		cnt++;
	}
	return cnt;
}

        获得串口的私有数据后，就可以用指针的方式操作私有数据里的成员，极大程度删减了全局变量，这就是面向对象的编程思想。

再来看看发送和接收的回调函数：

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart == &huart1)
	{
        struct UART_Data * uart_data = g_uart1_dev.priv_data;
		xSemaphoreGiveFromISR(uart_data->xTxSem, NULL);
        HAL_GPIO_WritePin(uart_data->GPIOx_485, uart_data->GPIO_Pin_485, GPIO_PIN_RESET);
	}
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart == &huart1)
	{
        struct UART_Data * uart_data = g_uart1_dev.priv_data;
		xQueueSendFromISR(uart_data->xRxQueue, (const void *)&uart_data->rxdata, NULL);
        HAL_UART_Receive_IT(uart_data->huart, &uart_data->rxdata, 1);
	}
}

        这里就无法传入 UART_Device 结构体的句柄了，好在是在同一个文件里，直接获得私有数据即可。

3.上机实验

        要测试 STM32F030 的串口，只需要把它的 485 接口连接到 PC 去就可以了，但是我们没有 PC 上使用的“USB 转 485”模块，所以使用 STM32H5 来实现一个“USB 转 485 模块”：
① 它从 USB 串口读到数据，再从 485 接口发送出去；
② 它从 485 接口读到数据，再从 USB 串口发送给 PC。

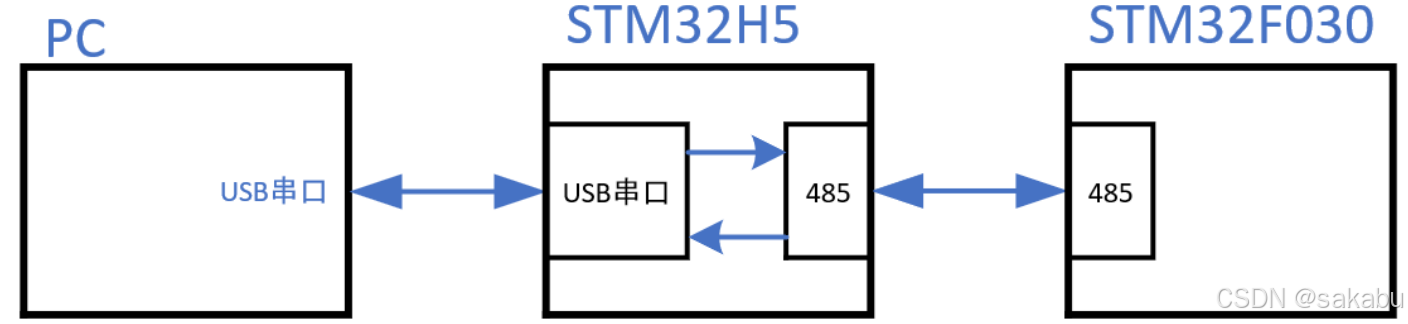

硬件连接：

        在 H5 的代码里创建两个任务，任务一接收PC通过USB串口发来的数据，通过485转发给F030；任务二接收F030通过板载串口发来的数据，通过USB串口转发给PC。这里 H5 的板子只是作为一个中转站的作用，这里就不做现象演示了。

---

传感器设计

1.设计思路

        上位机（PC 软件）或中控（STM32H5）通过 modbus 协议访问 STM32F030 传感器时，读写的是 STM32F030 分配出来的 4 个类型的缓冲区。这里需要解决 2 个问题：
① 这 4 个类型的缓冲区起始地址、大小分别是多少？这根据传感器的功能来设置。比如有 2 个按键，那么就可以分配 2 个“只读的位寄存器”（DI）。
② 这些寄存器的值，如何跟硬件对应？比如上位机读 DI 寄存器时，谁提供这些值？传感器的程序应该读取按键值，填充 DI 寄存器。

2.三款传感器功能及所用引脚

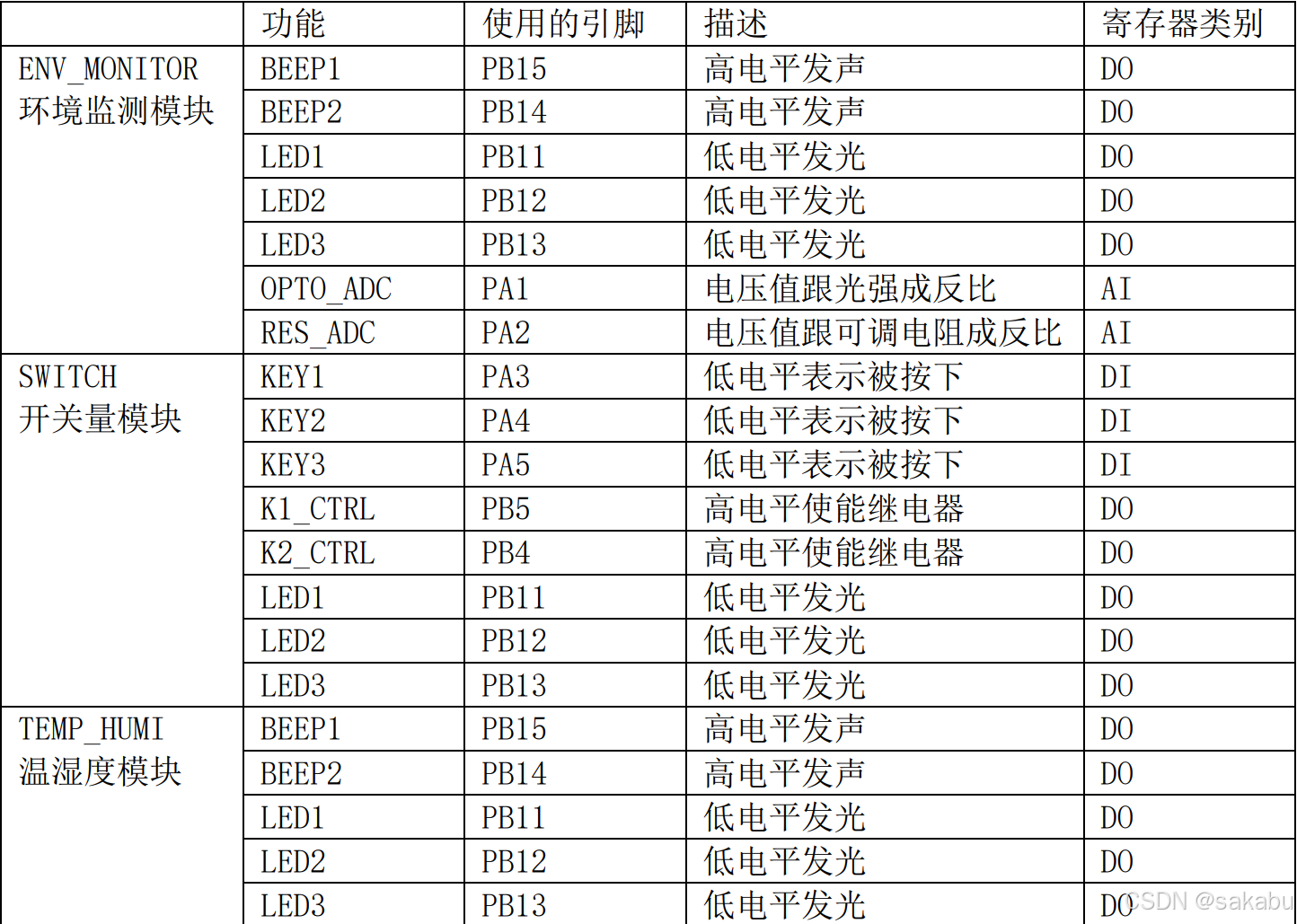

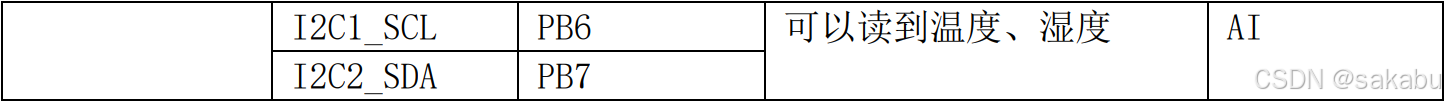

        这 3 款传感器控制外设所用的引脚，列表如下：

3.点表设计

        所谓点表，就是一个 modbus 设备，它的地址是什么？它里面 4 类寄存器的地址、功能是什么。
        在查看点表时，经常碰到“遥测、遥信、遥控、遥调”的概念。它们实质上就是前面讲解 modbus 时引入的“AI、DI、DO、AO”。这些概念起源于电力系统。
        AI、DI、DO、AO 都是英文名称的首字母缩写，A 的英文全称 Analog (模拟量)、D 的英文全称 Digital (数字量) 、I 的英文全称 Input (输入)、O 的英文全称 Output (输出)。因此, AI 表示的是模拟信号输出，AO 是模拟信号输入，DI 是数字信号输入，DO 是数字信号输出。
        原文链接：https://blog.youkuaiyun.com/LuohenYJ/article/details/106027626

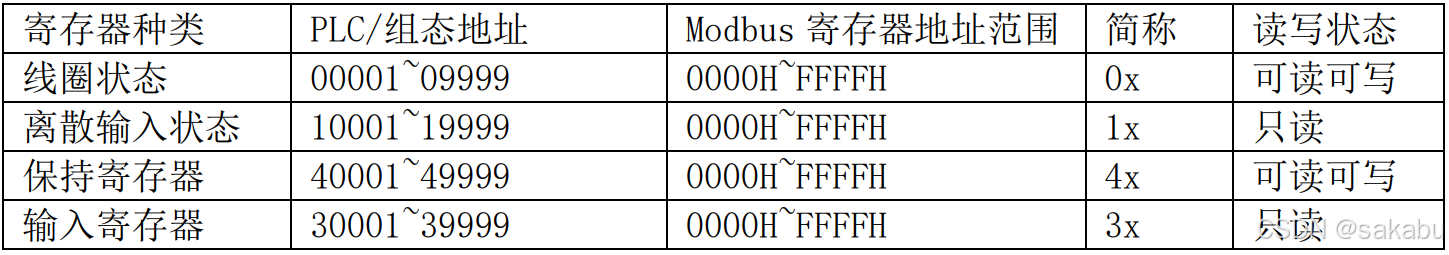

        在阅读点表时，还会碰到下表中的“PLC/组态地址”，或者表中的简称“0x、1x、4x、3x”，它们的本质都是用来分辨“AI、AO、DI、DO”四类寄存器：

        点表的设计，是完全由开发人员自行定义的。

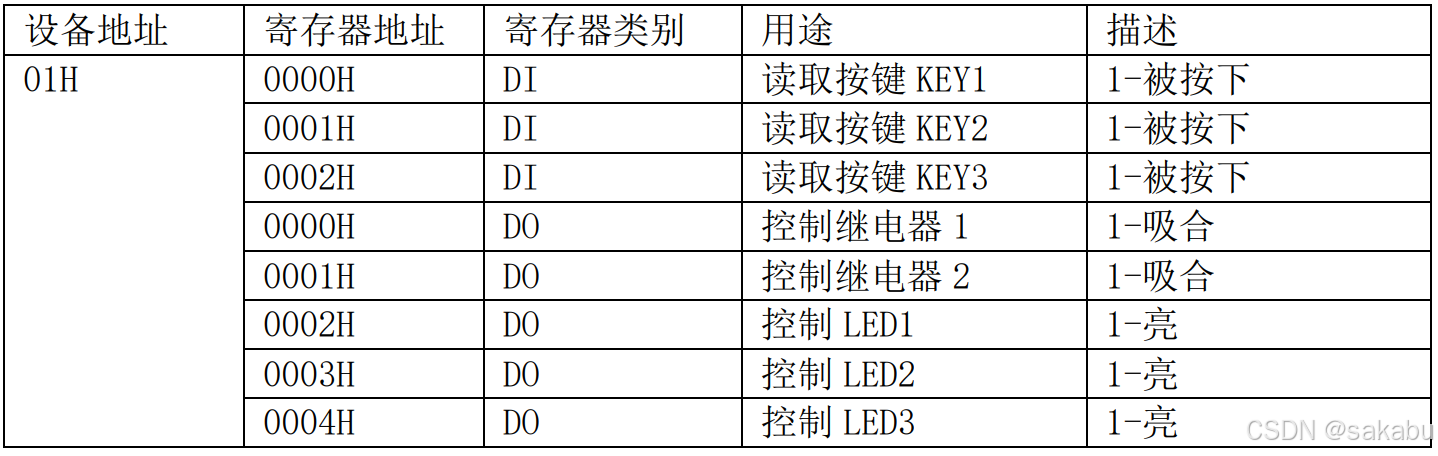

① 开关量模块（SWITCH）

        寄存器说明：

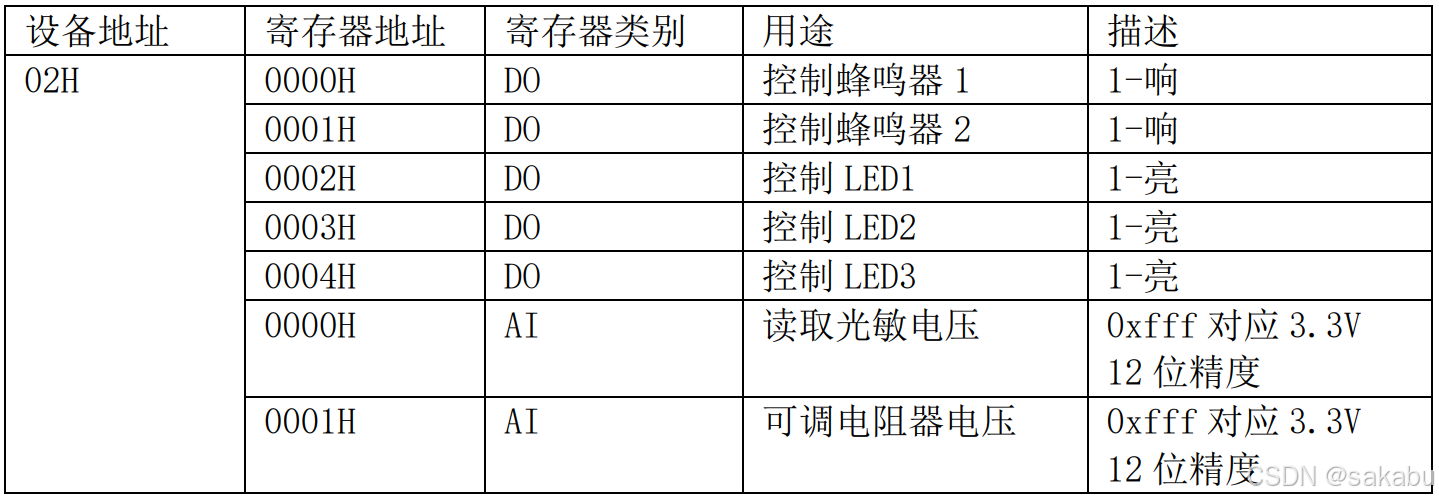

② 环境监测模块（ENV_MONITOR）

        寄存器说明：

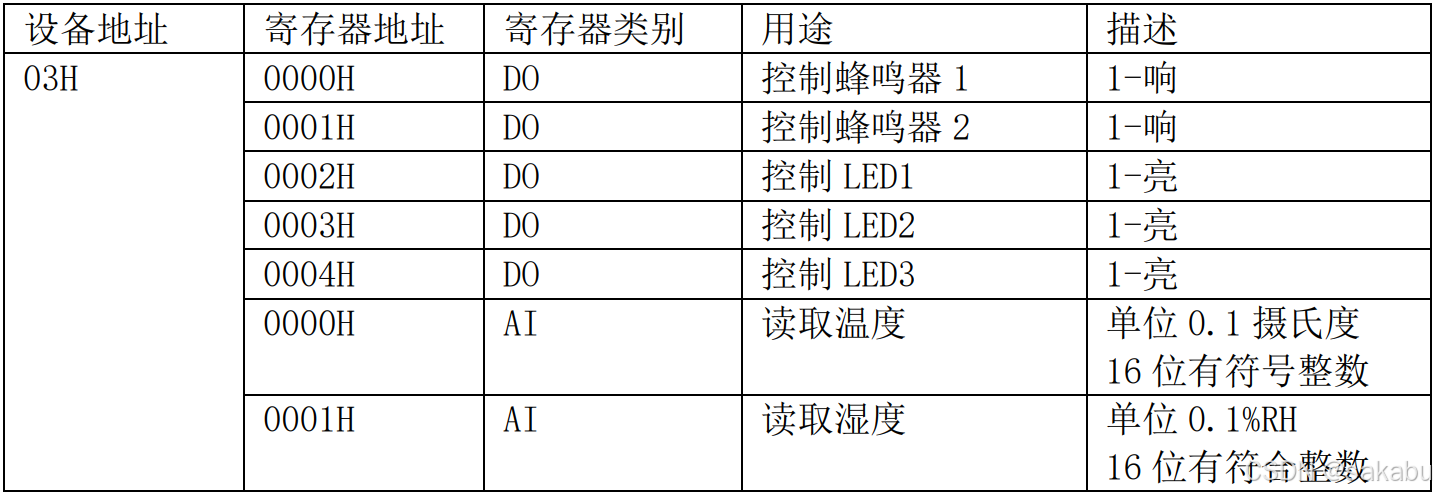

③ 温湿度模块（TEMP_HUMI）

        寄存器说明：

4.开关量传感器程序设计

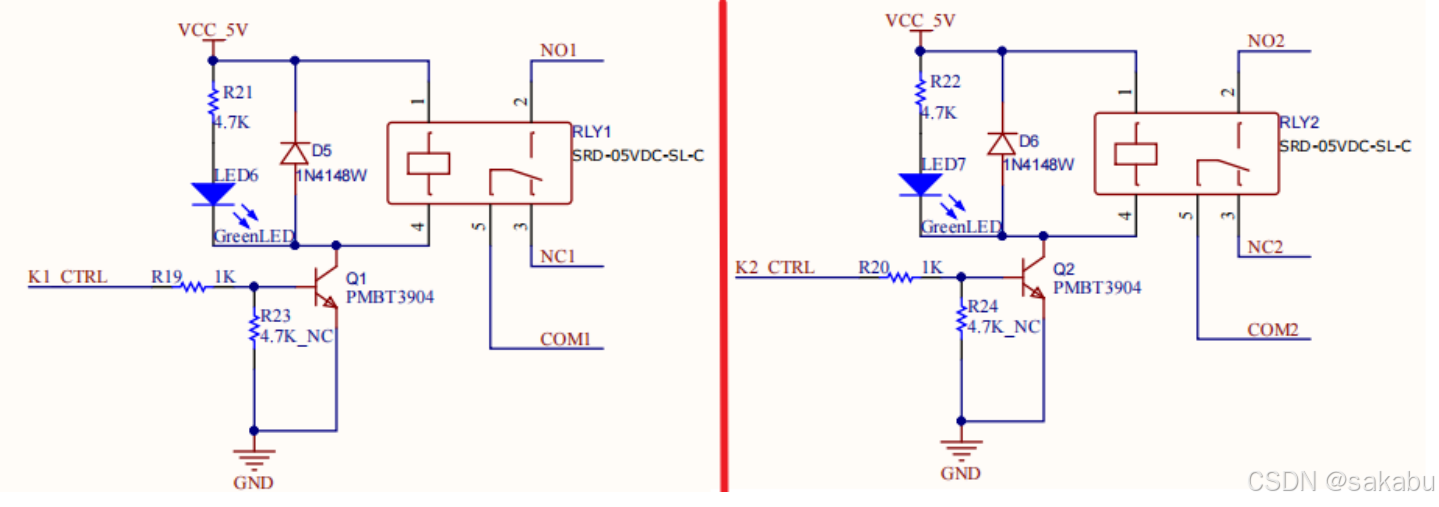

        继电器原理图如下：

        继电器对外的信号有 3 个：
① COM：公共端，通常是中间的触点，与常开或常闭触点相连
② NC（Normally Closed）：常闭接口，继电器吸合前与 COM 连接，吸合后悬空
③ NO（Normally Open）：常开接口，继电器吸合前悬空，吸合后与 COM 连接
        开路即通路、断路，闭合指的是开关闭合，也就是说，在没有任何上电之类的动作时，NC 和 COM 端相当于已经连通。

代码设计：

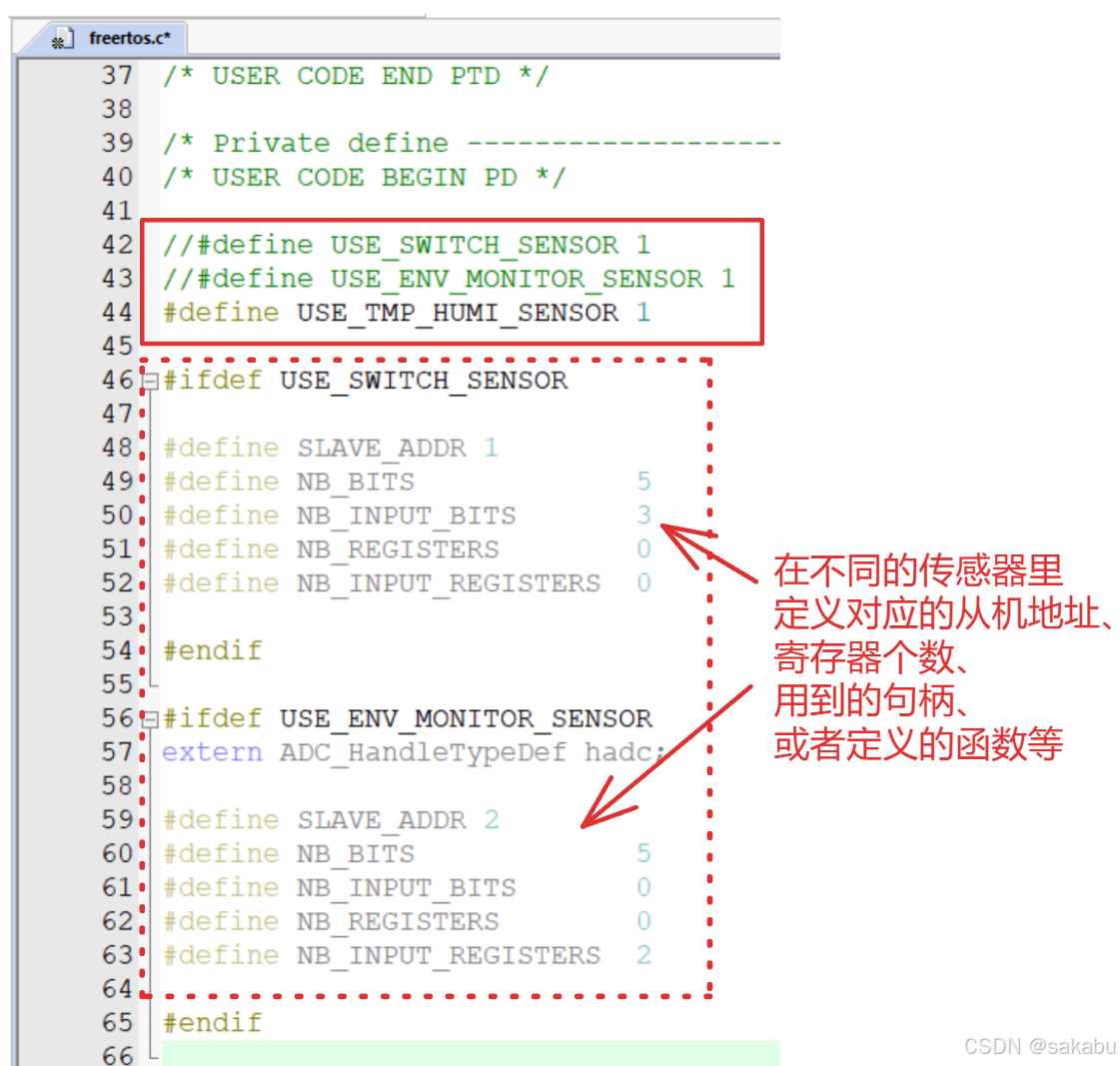

（注意：三款传感器模块可以共用一套代码，只需要定义一些宏，在和板子对应的代码部分做一些宏判断，烧写前注释掉其他模块的宏定义即可，这里我只是提供一些思路，大家有更好的做法也可以）

        例如我要烧写温湿度传感器的代码，就把其他两个宏注释掉，这样其他两个模块相关的定义和代码就不会起作用。

        在 freertos.c 的默认任务里，传感器作为从机，不断接收中控/上位机发来的 Modbus 报文，这在我之前关于libmodbus库的博客里有讲，这里主要讲传感器相关的代码要怎么写。

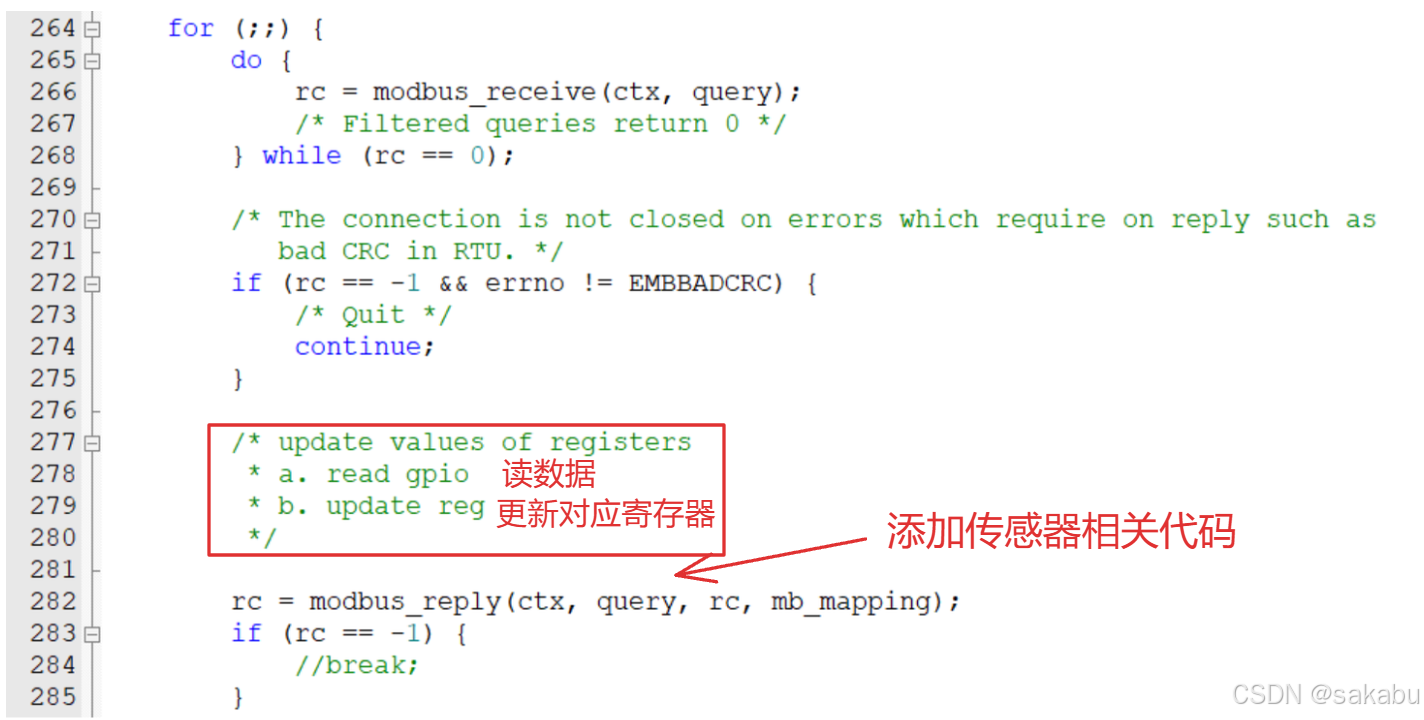

        在调用 modbus_receive 函数接收到报文后，在调用 reply 函数回复主机之前，需要读取硬件资源的数据并且更新对应的寄存器，这样上位机才能实时监测传感器数据的变化。以开关量传感器为例，剩下两个传感器也是类似的：

#ifdef USE_SWITCH_SENSOR
        /* key1 */
        /*读按键电平*/
        val = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_3);
        if (val == GPIO_PIN_RESET)
        {
            /*
             * 更新对应寄存器
             * 按键对应 DI 寄存器,写tab_input_bits数组
             * key1查看点表,寄存器地址为0,就写数组的第0个元素为1(表示按下)
             */
            mb_mapping->tab_input_bits[0] = 1;
        }
        else
        {
            mb_mapping->tab_input_bits[0] = 0;
        }

        /* key2 */
        ...
        /* key3 */
        ...
#endif

        在调用 reply 函数后，如果主机要修改某个寄存器的值，这个函数会自动帮我们修改，比如主机想要控制从机的 led 等等，所以调用这个函数后我们还要自己判断对应的寄存器的值是否改变。

#ifdef USE_SWITCH_SENSOR
        /* switch1 */
        /*继电器、LED、蜂鸣器都对应的是DO寄存器,即可读可写,对应tab_bits数组*/
		if (mb_mapping->tab_bits[0])
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
		else
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);

        /* switch2 */
		if (mb_mapping->tab_bits[1])
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_4, GPIO_PIN_SET);
		else
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_4, GPIO_PIN_RESET);

        /*LED1*/
		if (mb_mapping->tab_bits[2])
            HAL_GPIO_WritePin(GPIOB, GPIO_PIN_11, GPIO_PIN_RESET);
		else
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_11, GPIO_PIN_SET);

        /*LED2和3省略*/
#endif

        和点表提前设计好的寄存器地址对应起来就好了，并不难。剩下两个传感器也是操控LED灯和蜂鸣器，后面就不再写了，重点是看点表。

5.环境监测传感器程序设计

硬件电路：

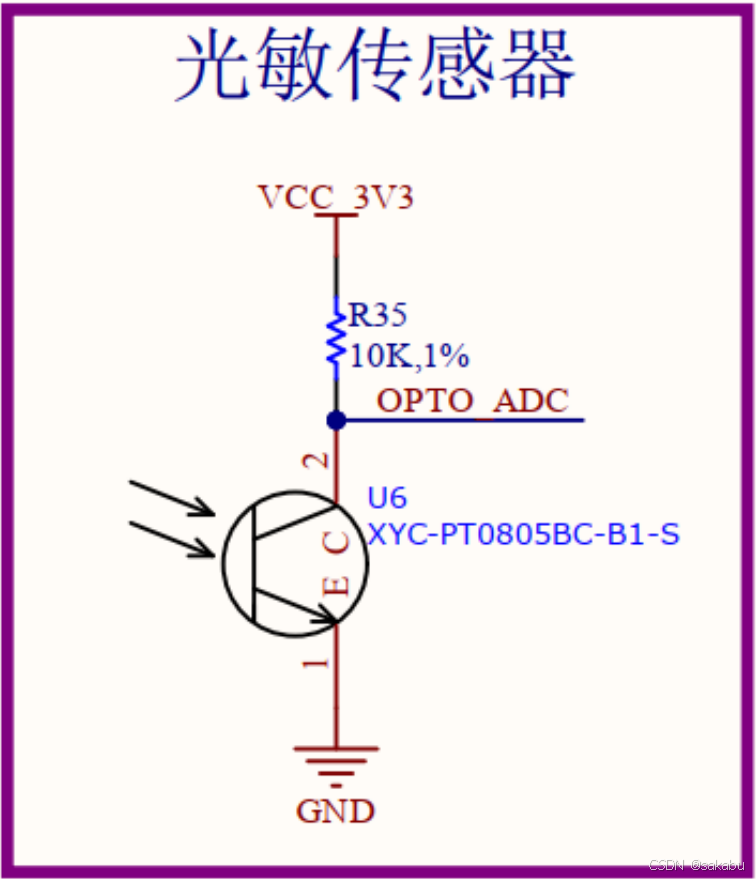

        光敏电路如下，光照越强，U6 阻值越低，OPTO_ADC 电压值就越低：

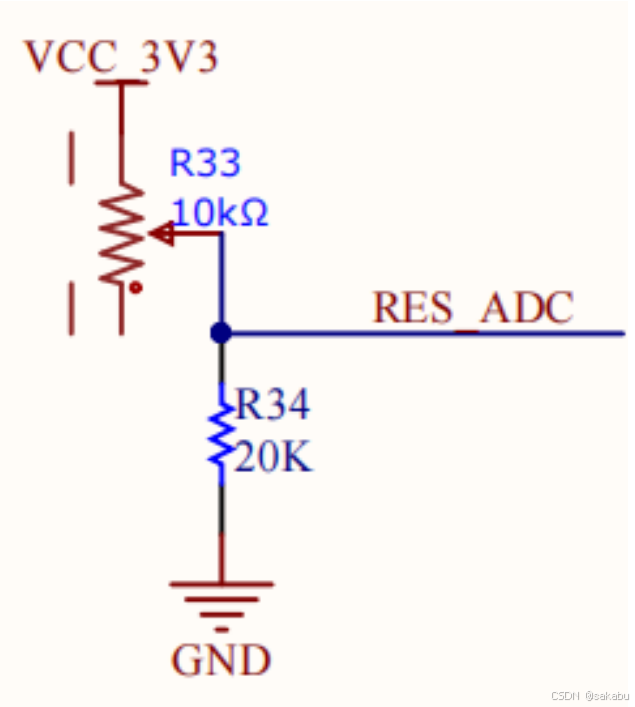

        可调电阻器如下，R33 阻值越大，RES_ADC 电压值越小：

配置 GPIO 和 ADC：

        先在STM32CubmeMX里配置GPIO和ADC引脚，使能“Discontinuous Conversion Mode”：

读取 ADC 的关键代码：

// 1. 检验
HAL_ADCEx_Calibration_Start(&hadc);

// 启动、读2次数值
for (int i = 0; i < 2; i++)
{
    /*每次读通道前都要启动ADC*/
    HAL_ADC_Start(&hadc);
    if (HAL_OK == HAL_ADC_PollForConversion(&hadc, 100))
    {
        mb_mapping->tab_input_registers[i] = HAL_ADC_GetValue(&hadc);
    }
}

        读到可调电阻和光敏电阻的12位数值后写 AI 寄存器，同样在调用 reply 函数后，判断主机是否修改了寄存器的值，操控对应硬件（和开关量模块一样，只不过把继电器换成蜂鸣器）。

6.温湿度传感器程序设计

硬件电路与操作方法：

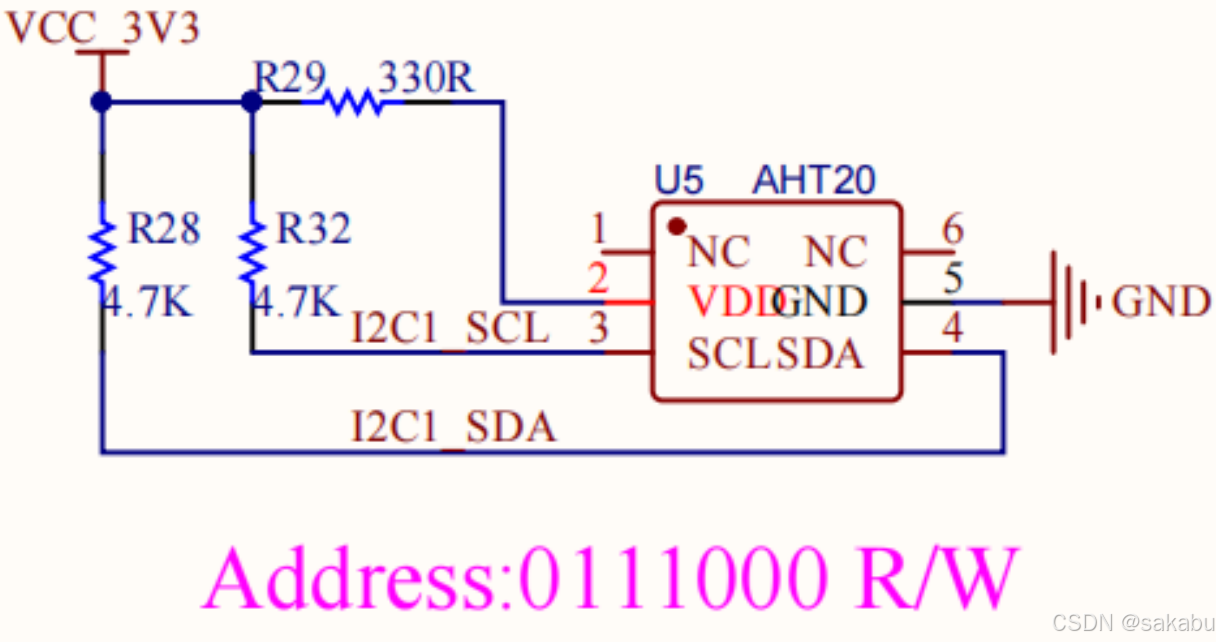

        原理图如下：

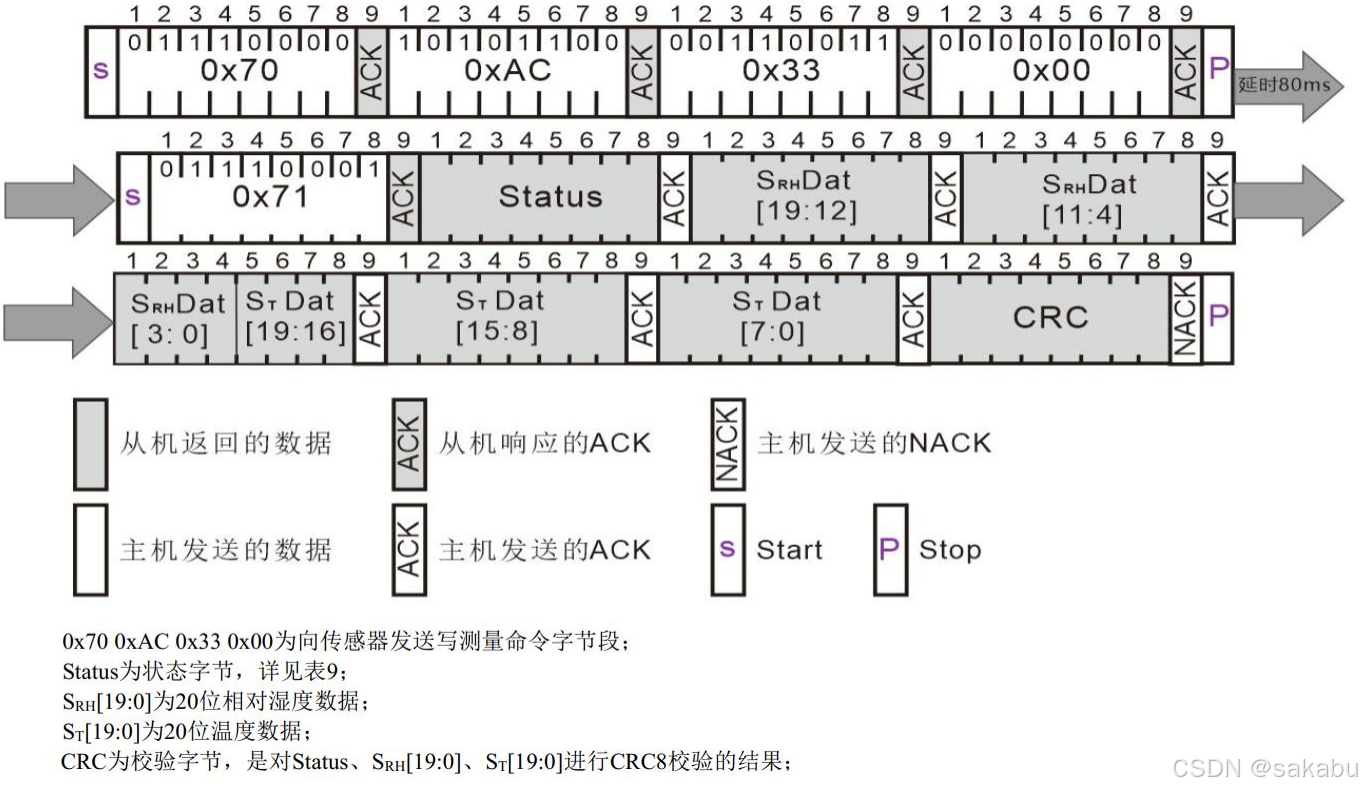

        AHT20 操作方法如下：

        详解如下：
① 发送测量命令：传感器的 VDD 上电后需等待 5ms， 发送写测量命令 0x70 0xAC 0x33 0x00， 等待 80ms 测量完成；
② 获取温湿度校准数据：在等待 80ms 测量完成后，发送 0x71 读传感器，可获取状态字 Status、温湿度校准数据 SRH[19:0]、ST[19:0]以及校准字 CRC；

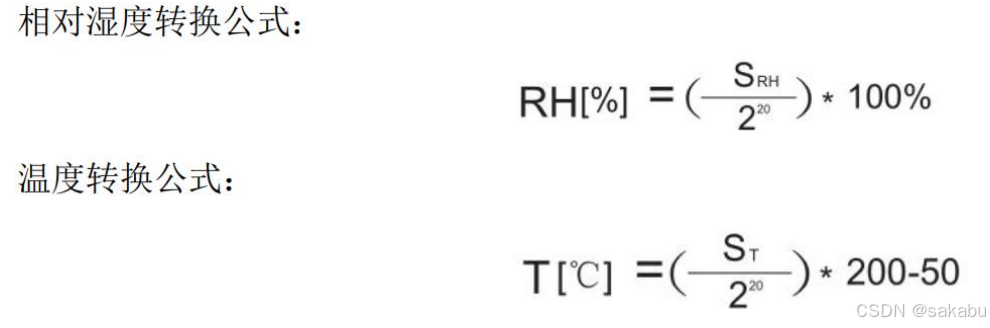

③ 根据公式计算温湿度：

计算检验码的函数如下：

//CRC校验类型： CRC8
//多项式： X8+X5+X4+1
//Poly:0011 0001 0x31
unsigned char Calc_CRC8(unsigned char *message,unsigned char Num)
{
    unsigned char i;
    unsigned char byte;
    unsigned char crc =0xFF;
    for (byte = 0;byte<Num;byte++)
    {
        crc^=(message[byte]);
        for(i=8;i>0;--i)
        {
            if(crc&0x80)
                crc=(crc<<1)^0x31;
            else
                crc=(crc<<1);
        }
    }
    return crc;
}

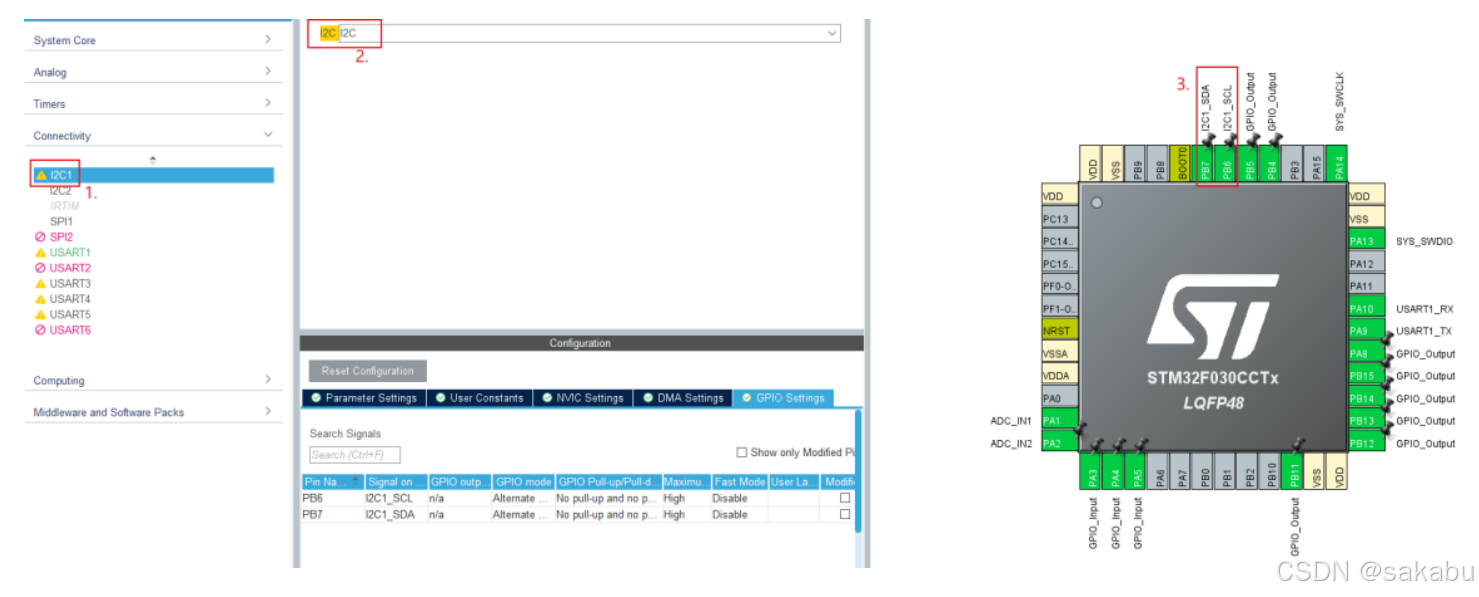

配置 I2C：

读取温湿度关键代码：

        注意：读取一次温湿度值，耗时至少 80ms。不可能在接收到 modbus 请求后再去读温湿度。而是使用另一个任务不断读取温湿度。

//定义全局变量
static uint32_t g_temp, g_humi;

/*这个任务在调用 reply 函数之前获取温湿度值*/
static void aht20_get_datas(uint16_t *temp, uint16_t *humi)
{
	*temp = g_temp;
	*humi = g_humi;
}

/*freeRTOS创建这个任务*/
void AHT20Task(void *argument)
{
	uint8_t cmd[] = {0xAC, 0x33, 0x00};
	uint8_t datas[7];
	uint8_t crc;

	extern I2C_HandleTypeDef hi2c1;

	vTaskDelay(10); /* wait for ready */

	while (1)
	{
		if (HAL_OK == HAL_I2C_Master_Transmit(&hi2c1, 0x70, cmd, 3, 100))
		{
			vTaskDelay(100); /* wait for ready */
			if (HAL_OK == HAL_I2C_Master_Receive(&hi2c1, 0x70, datas, 7, 100))
			{
				/* cal crc */
				crc = Calc_CRC8(datas, 6);
				if (crc == datas[6])
				{
					/* ok */
					g_humi = ((uint32_t)datas[1] << 12) | ((uint32_t)datas[2] << 4) | ((uint32_t)datas[3] >> 4);
					g_temp = (((uint32_t)datas[3] & 0x0f) << 16) | ((uint32_t)datas[4] << 8) | ((uint32_t)datas[5]);

                    /*单位转换,最后显示的是整数,单位为0.1%/0.1C*/
					g_humi = g_humi * 100 * 10/ 0x100000; /* 0.1% */
					g_temp = g_temp * 200 * 10/ 0x100000 - 500; /* 0.1C */
				}
			}
		}
        /*延时一会,不用这么频繁*/
		vTaskDelay(20);
	}
}

主机操控从机硬件的代码和另外两个板子一样（5 个DO寄存器）。

---

上位机访问多个传感器

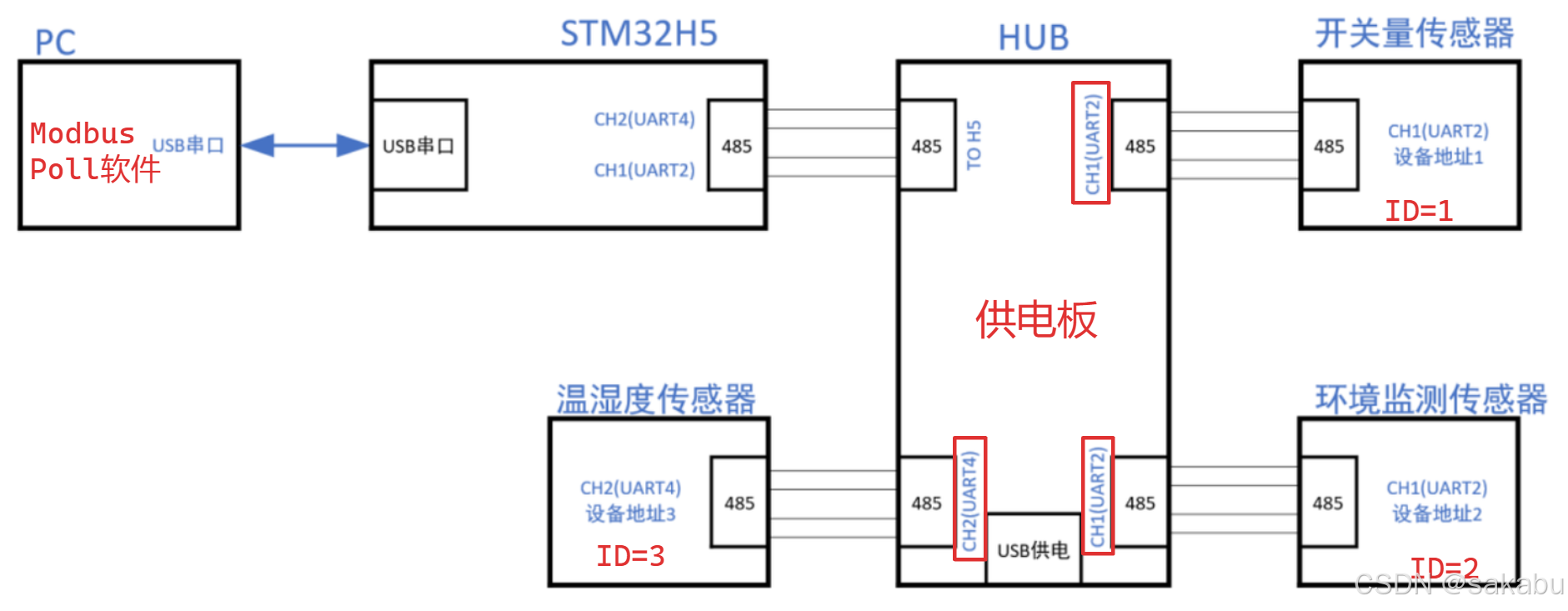

连接示意图为：

        H5 控制板使用 USB 线供电，中间的 HUB 也使用 USB 供电，开关量和环境监测模块共用一个串口，后续要加上互斥操作；温湿度模块使用串口4。

        在上位机（PC）的角度，它只看到 H5 主控板一个Modbus设备。上位机怎么去访问接在H5上的其他3个传感器？这里需要进行“映射”：上位机读写H5的某个寄存器，其实是去读写某个传感器。

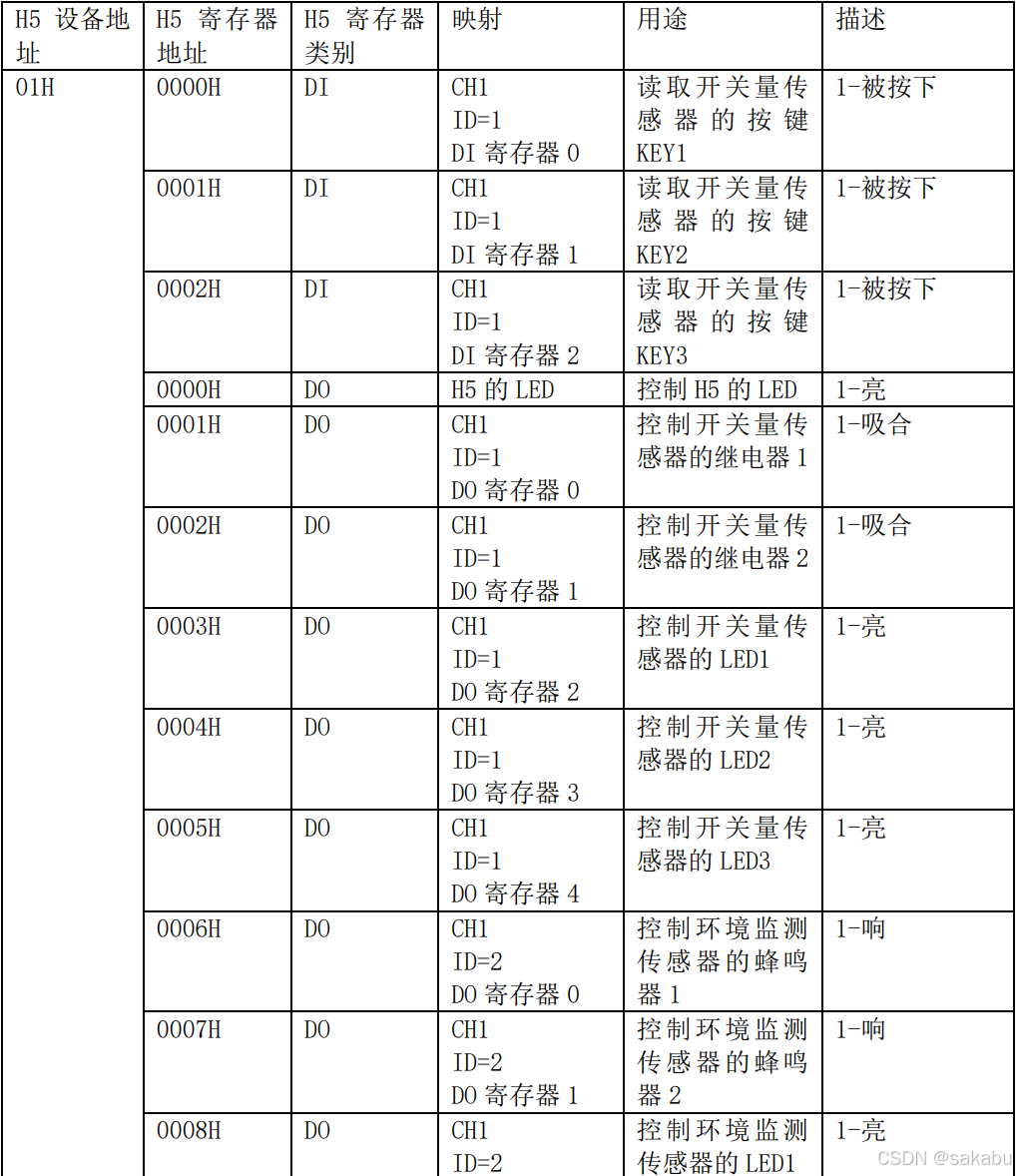

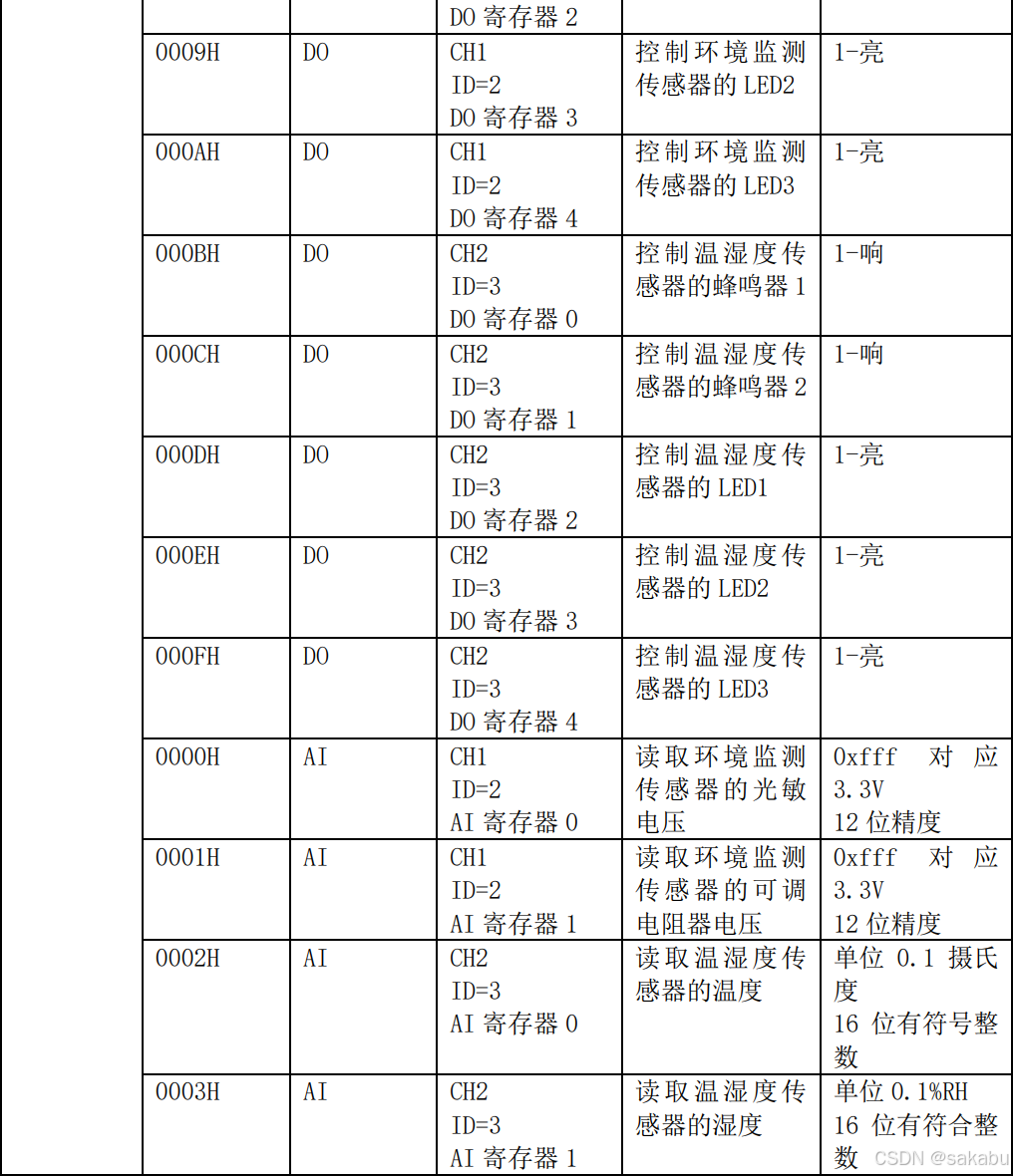

        本节使用一个固定的映射点表，如下（你当然可以自己设计，无论是点表还是映射表，都是完全由开发人员自行定义的）：

编写H5主控程序：
① 任务 1：创建一个 Modbus 设备，分配 modbus_mapping_t，读取 PC 发来的请求并进行回应
② 任务 2：使用 CH1 访问开关量传感器（ID=1），在 modbus_mapping_t 和传感器之间传递数据。
③ 任务 3：使用 CH1 访问环境监测传感器（ID=2），在 modbus_mapping_t 和传感器之间传递数据。
④ 任务 4：使用 CH2 访问温湿度传感器（ID=3），在 modbus_mapping_t 和传感器之间传递数据。

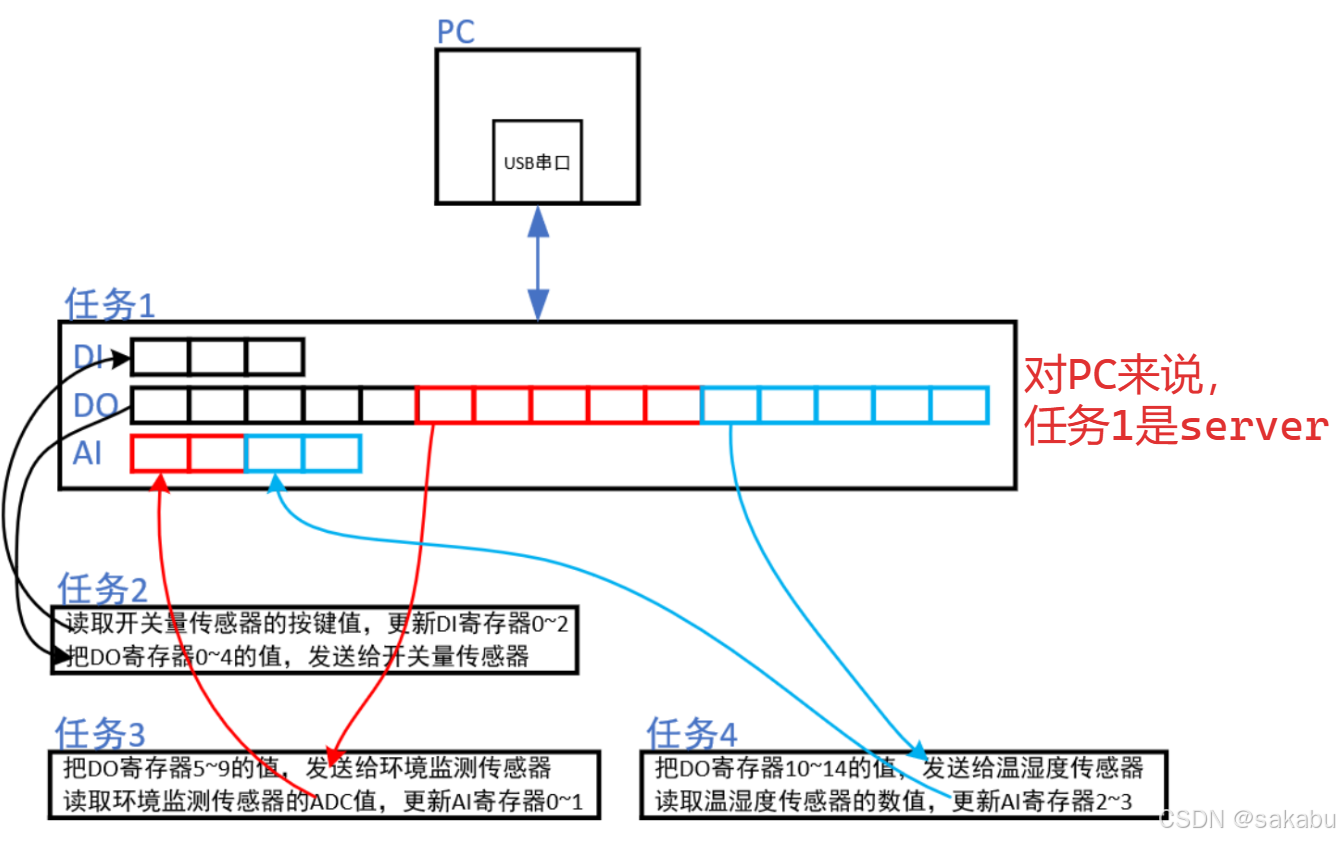

程序框图如下图所示：

（纠错：DO寄存器应该有16个，第1个（0000H）用来给PC控制H5板子的1个LED灯）

        任务1要不断接收PC发来的请求，PC读的是H5主控板里创建的一个大的寄存器，映射关系如上，分别和挂载的三个传感器模块对应。
        剩下三个任务对应三个传感器，读取传感器的值更新H5主控里大寄存器的对应位置；还要不断判断大寄存器对应位置的值是否改变，以改变硬件的状态（点亮LED，让蜂鸣器响）。

Server程序

我们先来写主控作为从机（server）的代码：

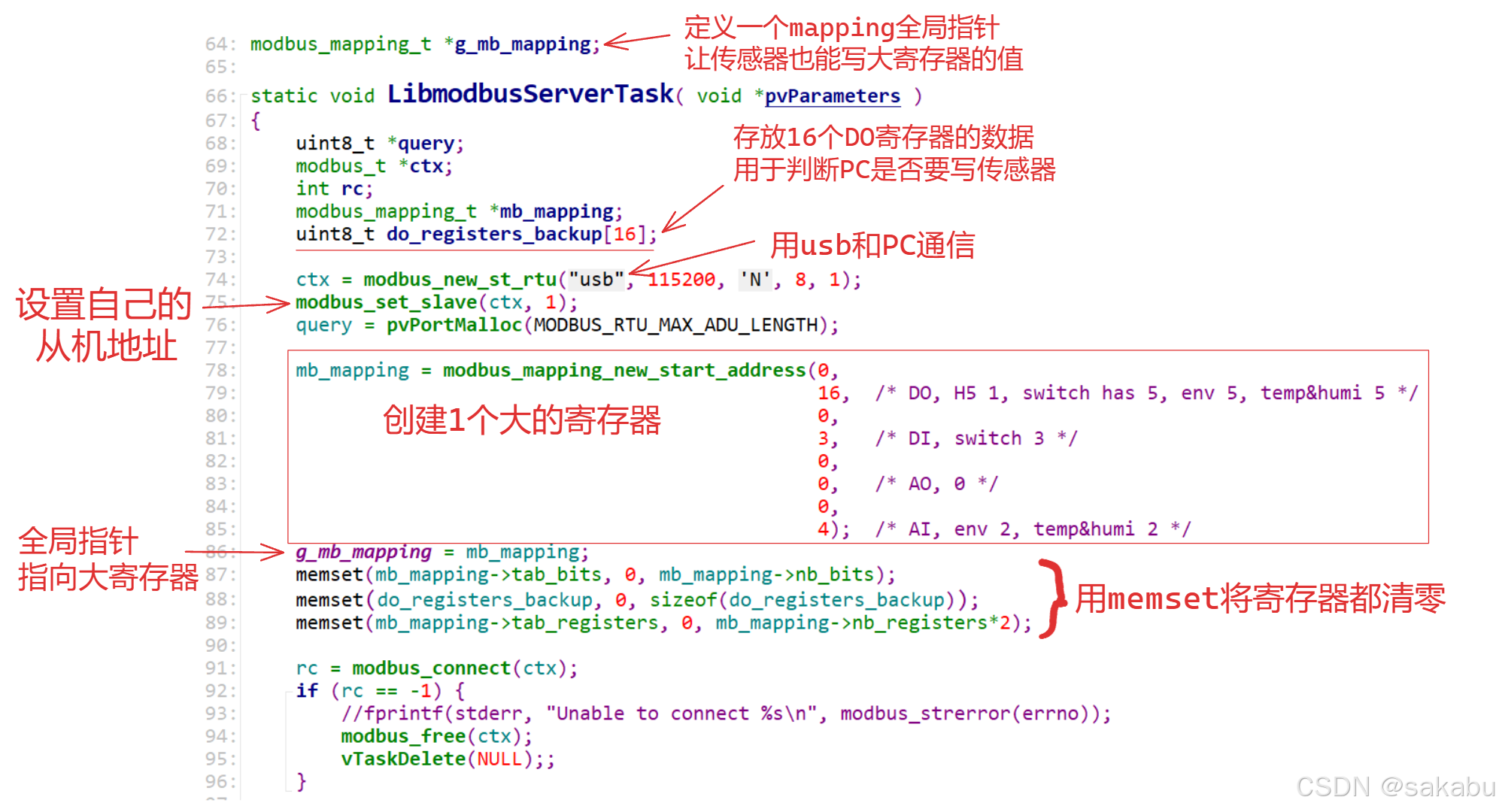

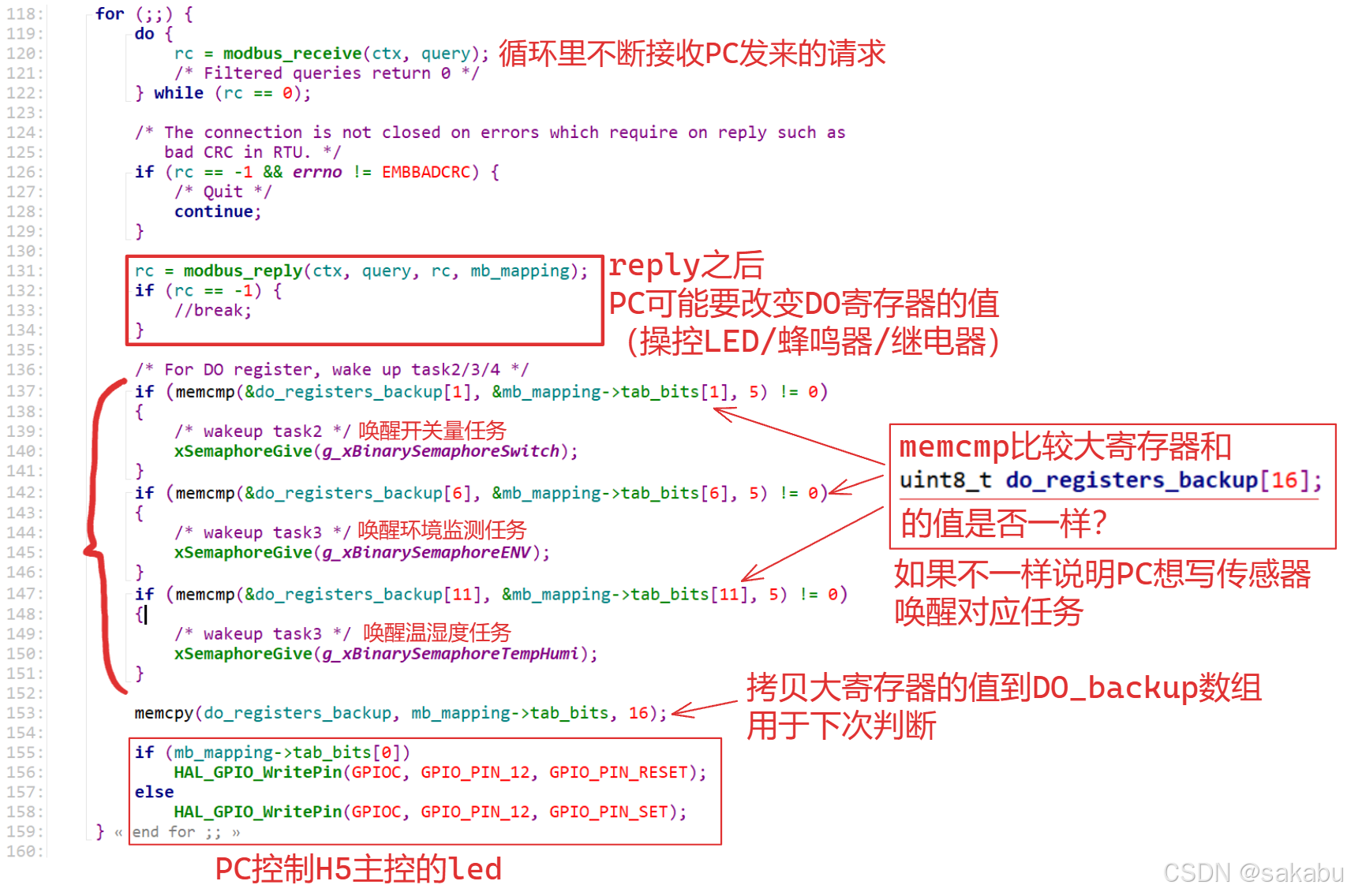

LibmodbusServerTask：

        后面做一些出错后的内存释放操作（一般都不会跳出死循环），LibmodbusServerTask 函数就写完了。

---

Client程序

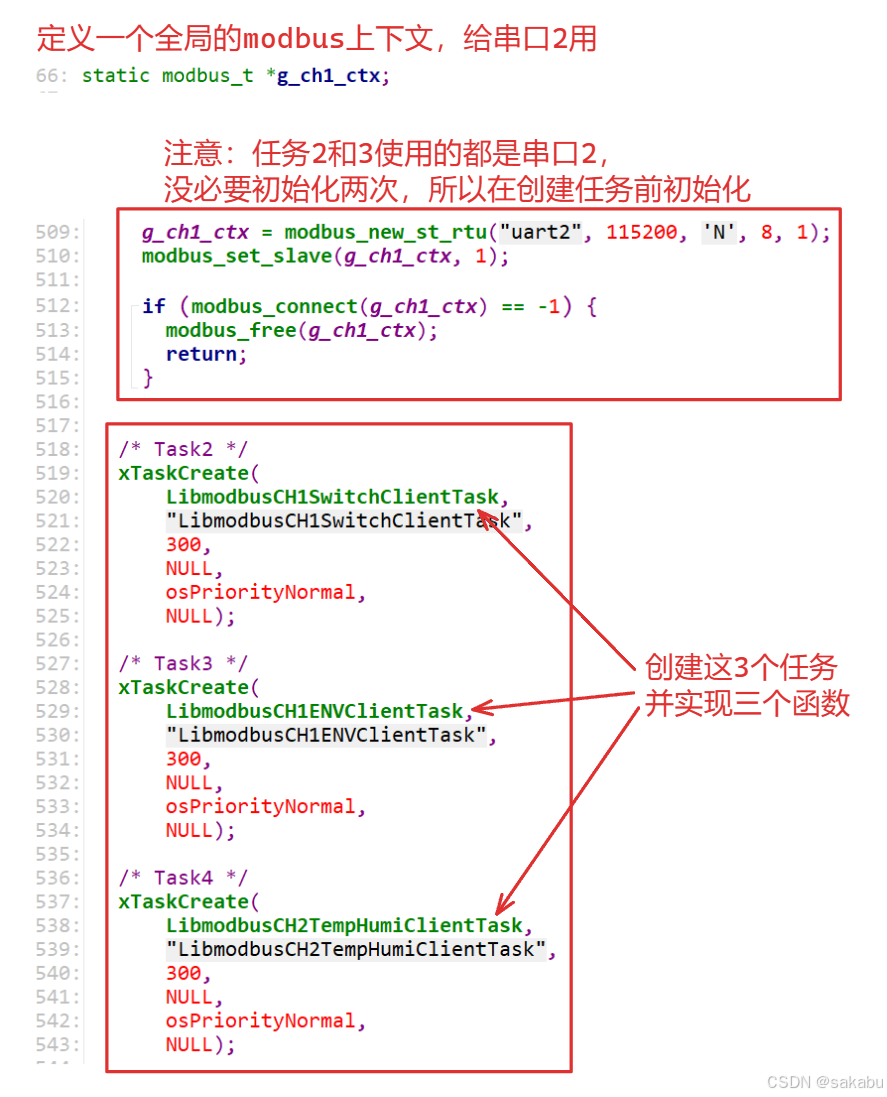

        我们编写完了任务1的代码（LibmodbusServerTask），下面来编写任务2/3/4的代码：

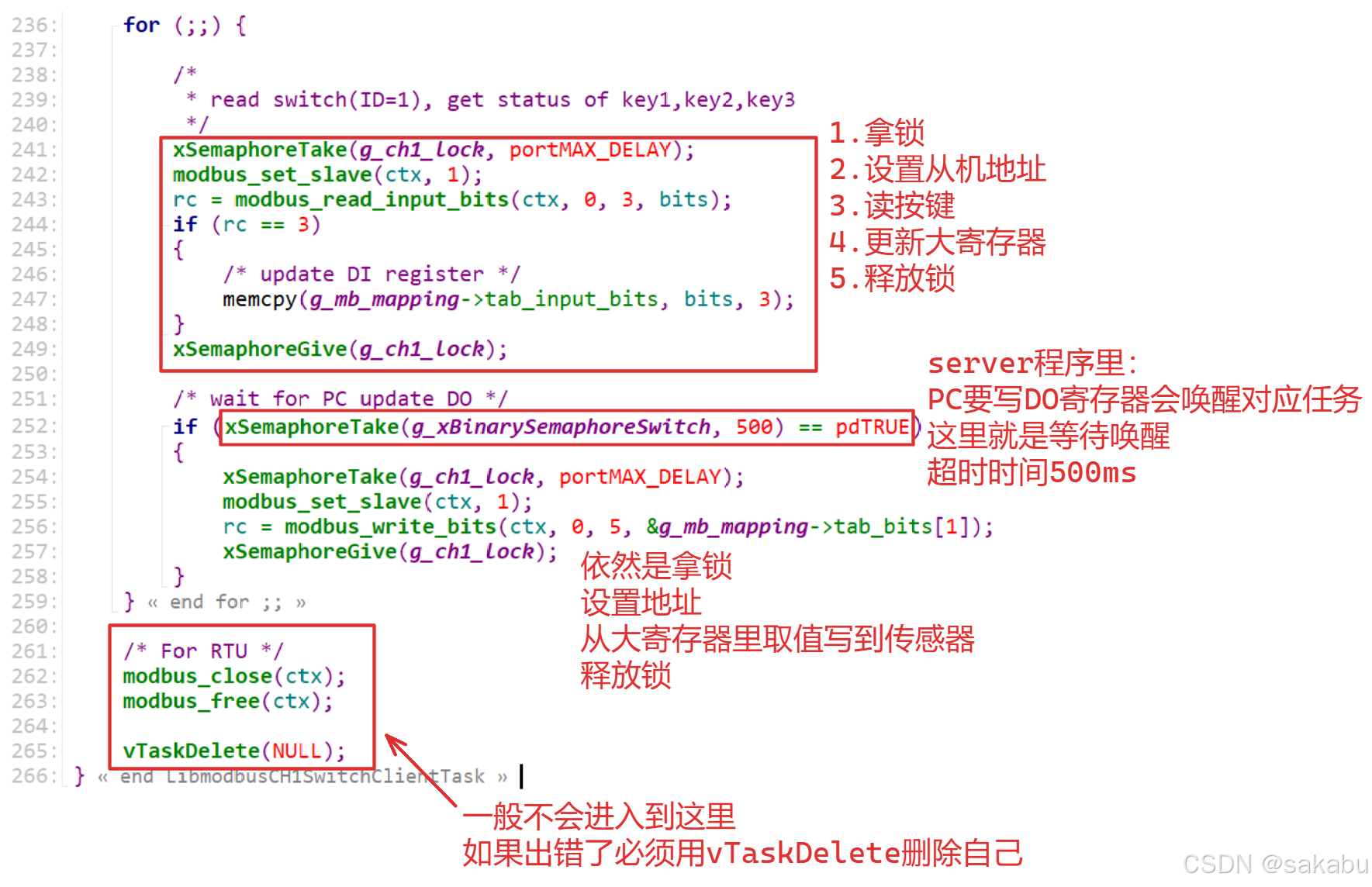

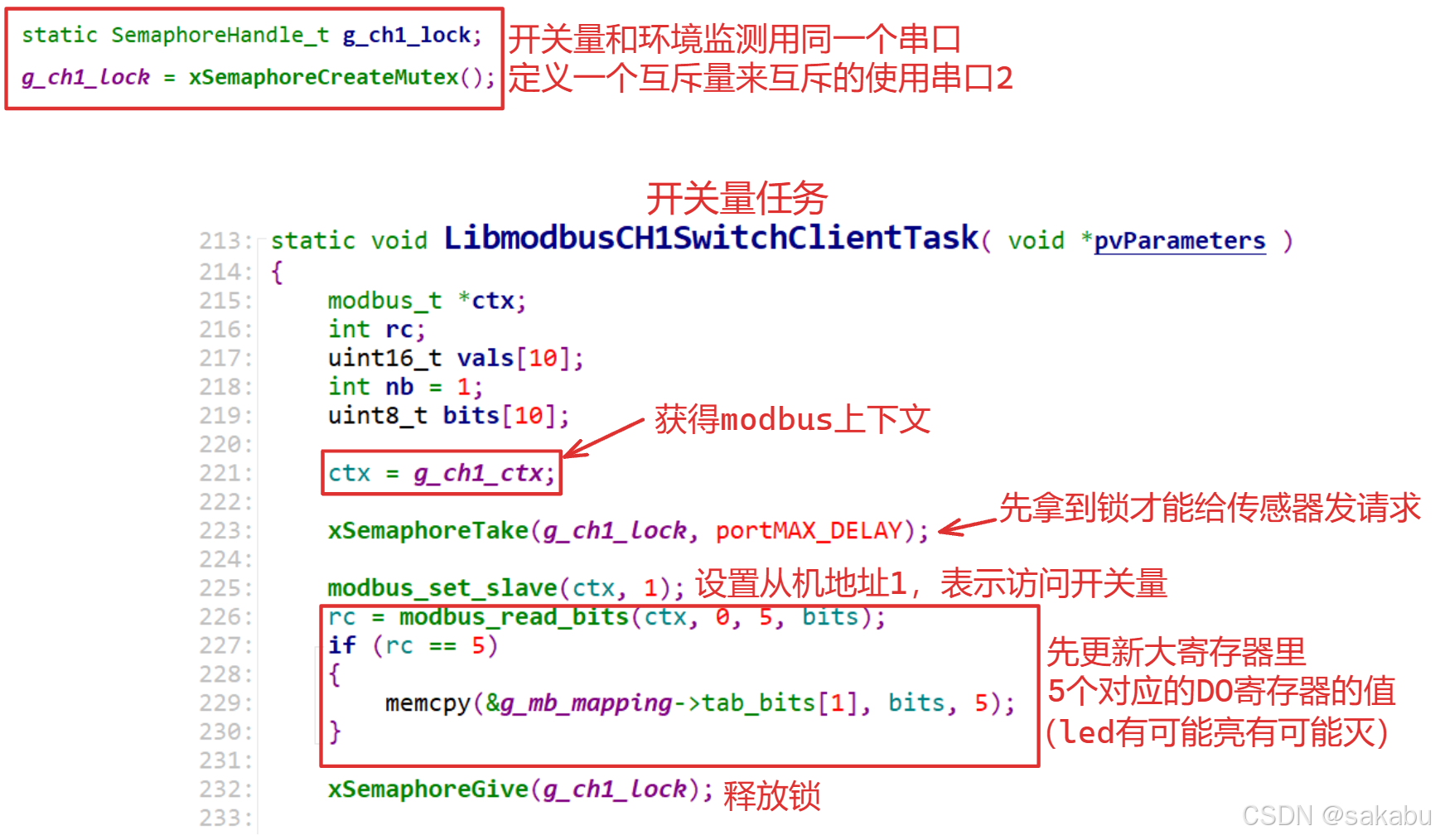

LibmodbusCH1SwitchClientTask

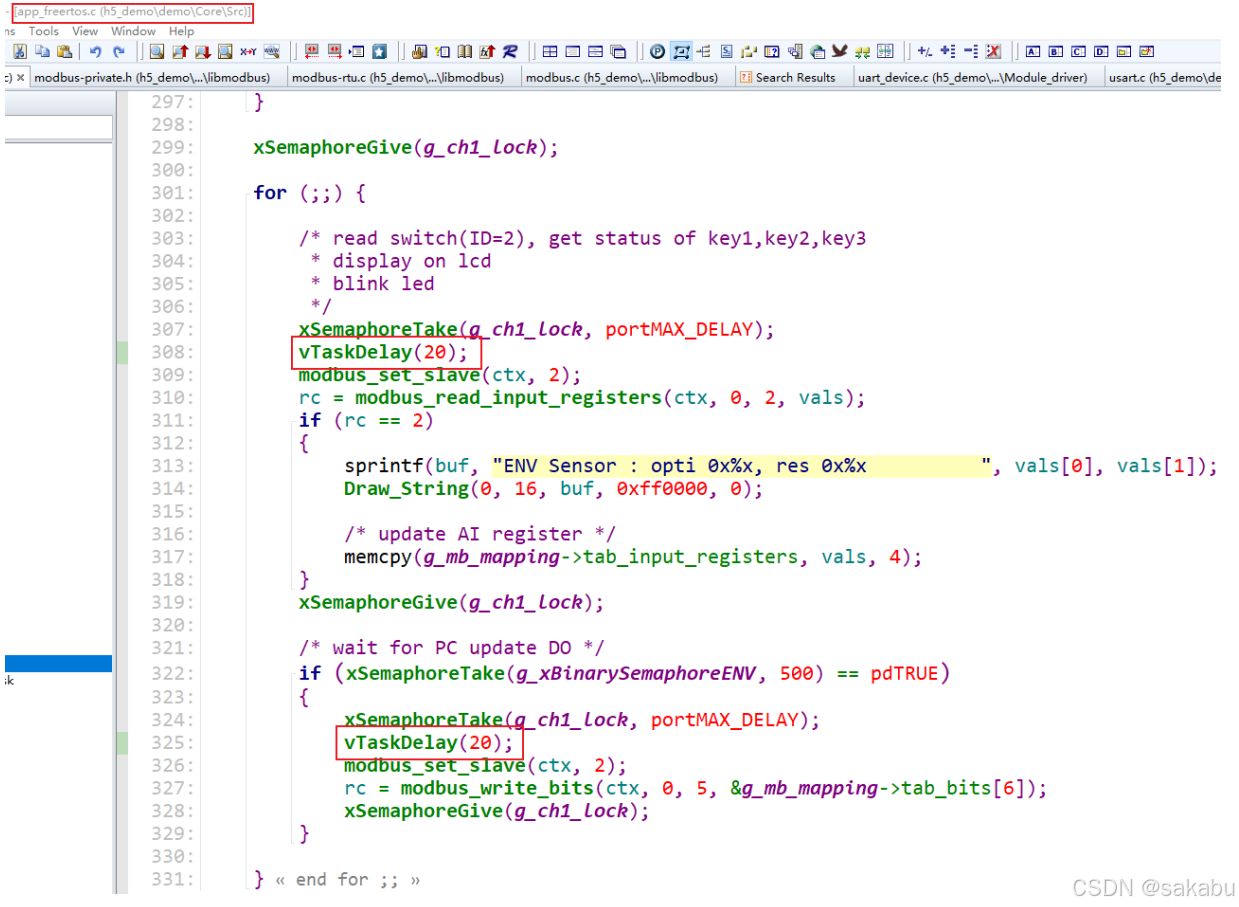

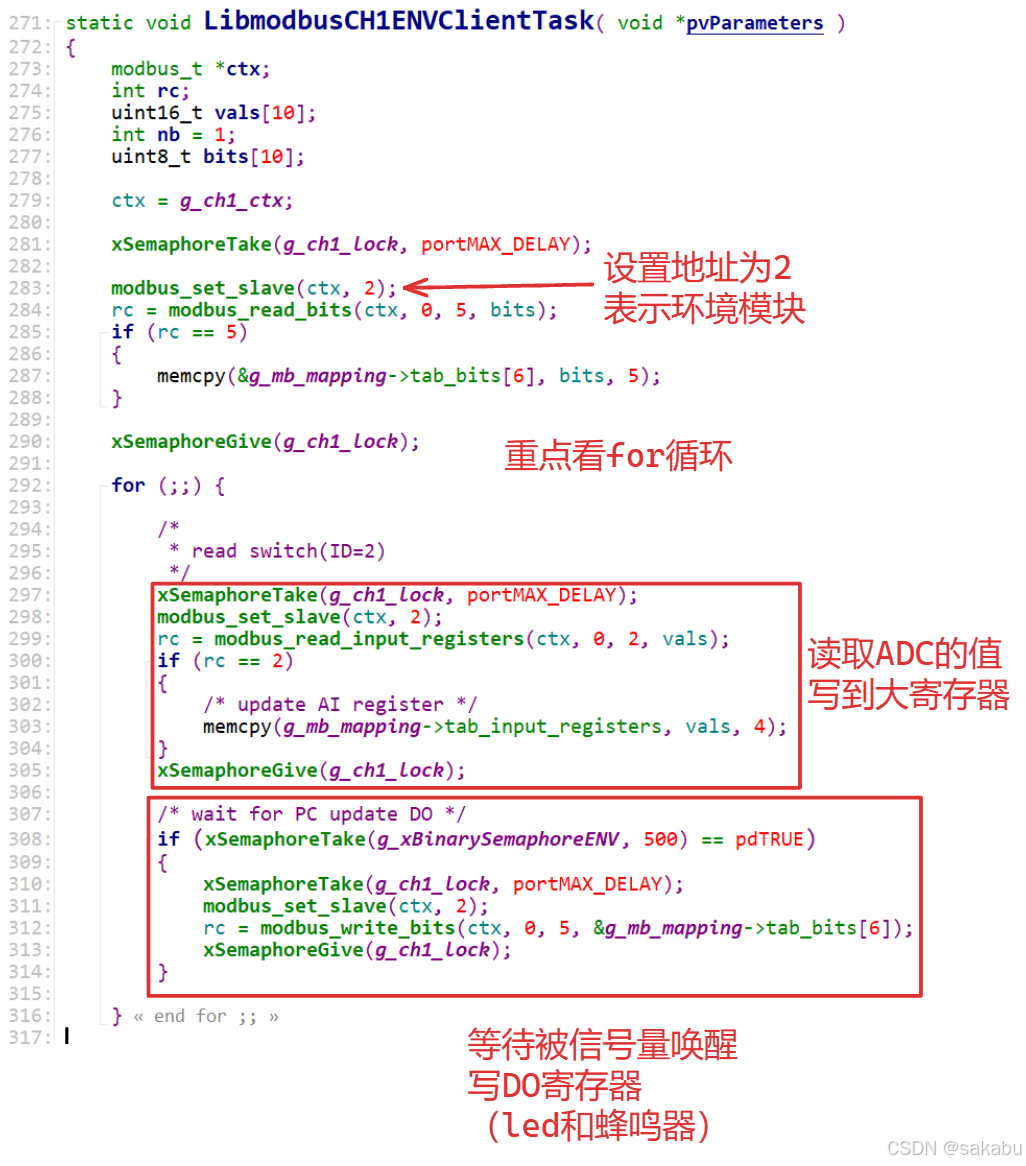

LibmodbusCH1ENVClientTask

        和开关量的代码差不多，注意串口的互斥操作即可

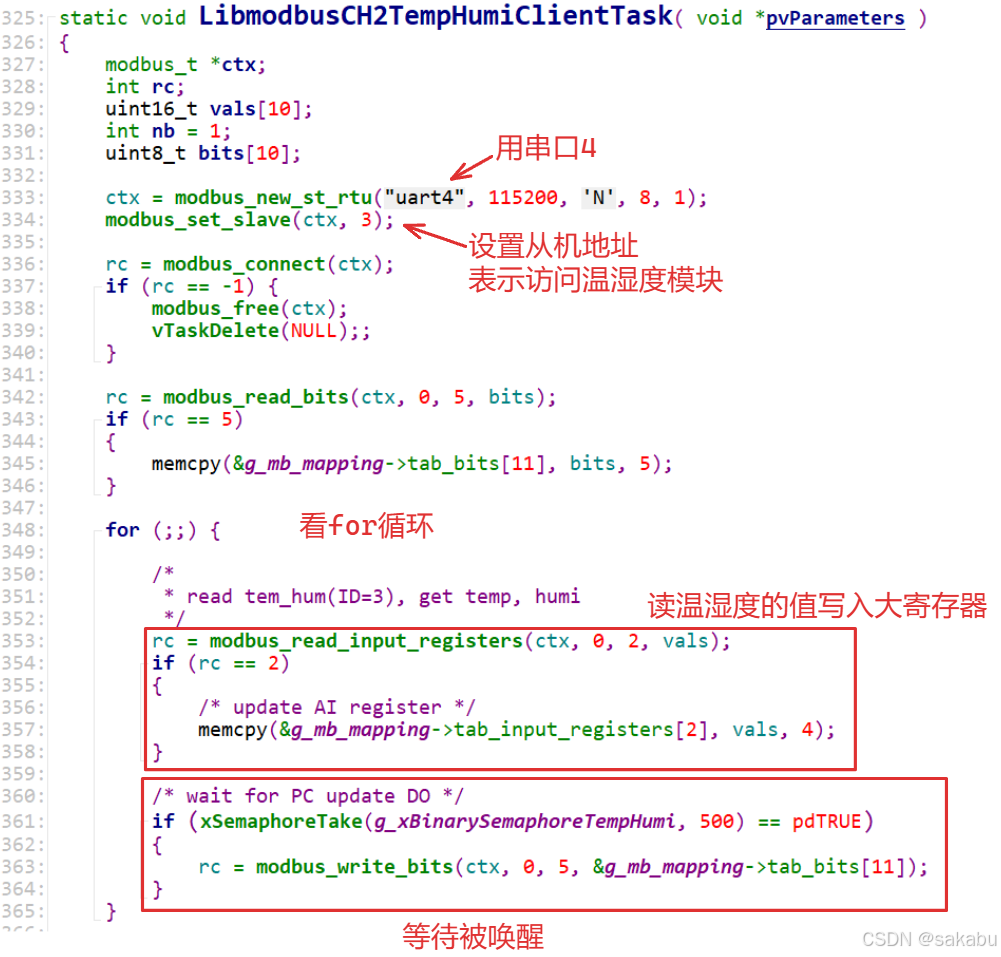

LibmodbusCH2TempHumiClientTask

        由于单独使用一个串口，所以没有互斥操作，代码也比较简单，这三个传感器的代码还是比较相似的，相信你一定能看懂。

上位机访问传感器

打开Modbus Poll软件。打开三个窗口，设置从机地址都为1（因为PC访问的是H5主控，我们在server程序里设置了自己的从机地址是1，至于三个client任务是H5作为主机的视角去访问三个从机），然后查看16个DO寄存器，3个DI寄存器，4个AI寄存器，哪个地址对应哪个传感器看映射表。

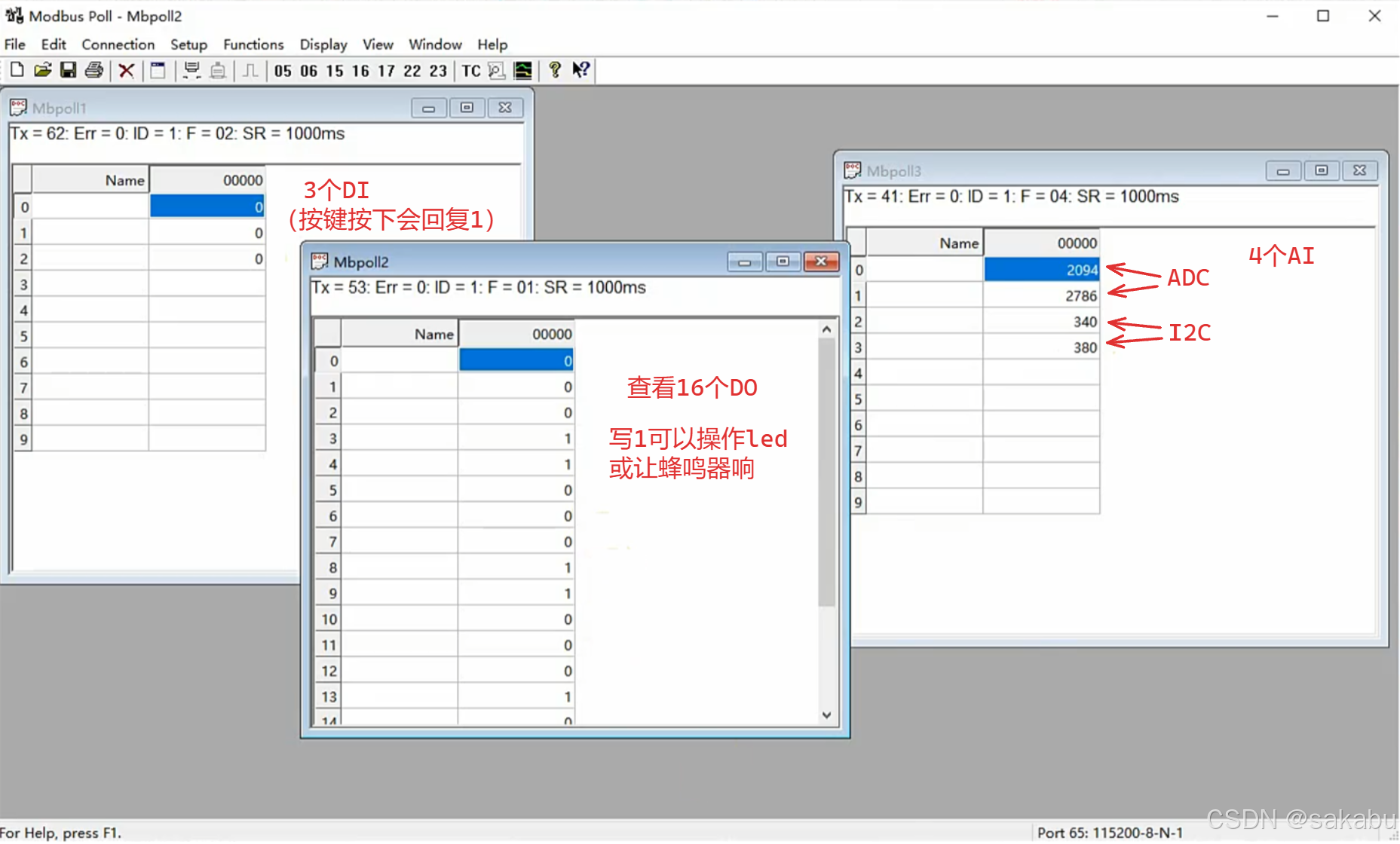

效果如下：

---

程序改进

        之前我们给f030的芯片封装了更好的UART函数，在H5上同样可以这样封装，这里不做演示了。

1.添加 UART 错误恢复代码

        无论是主控程序还是传感器程序，使用 UART 进行数据传输是本项目的关键。如果发生了 UART 错误，应该能从错误中恢复。

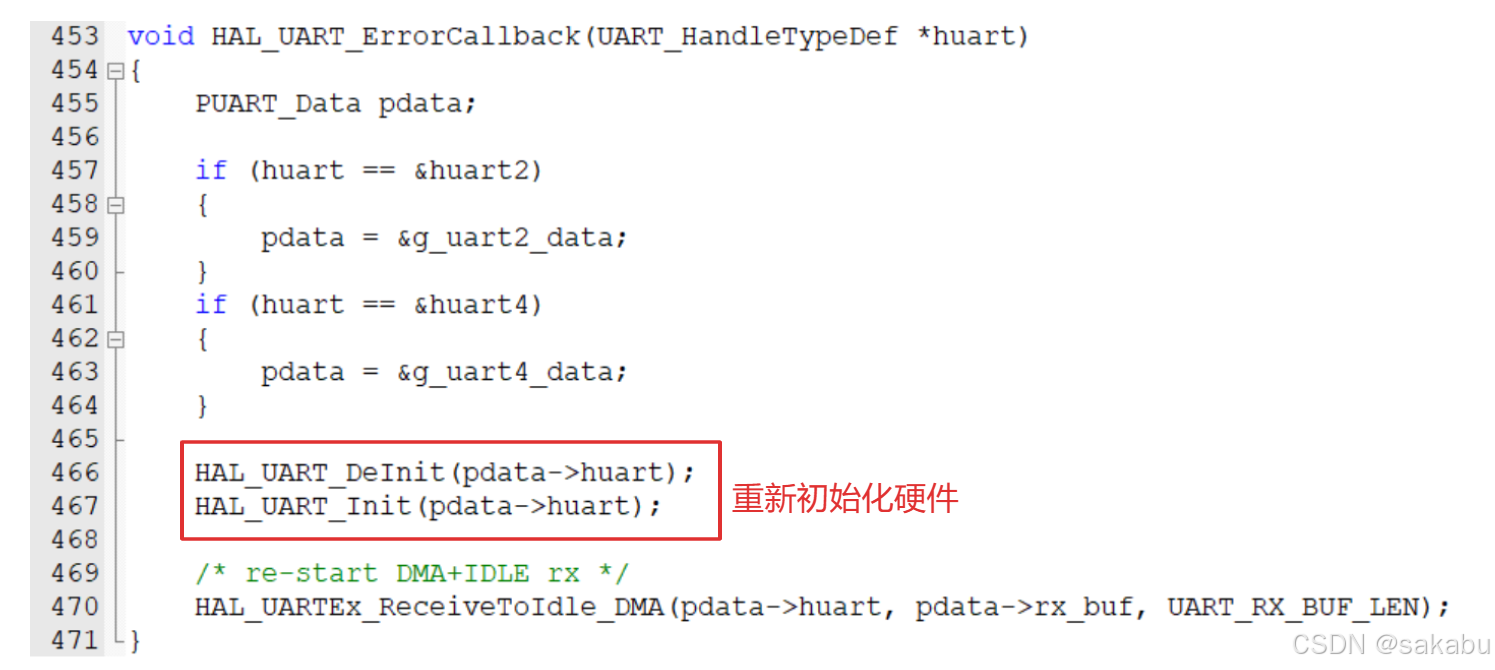

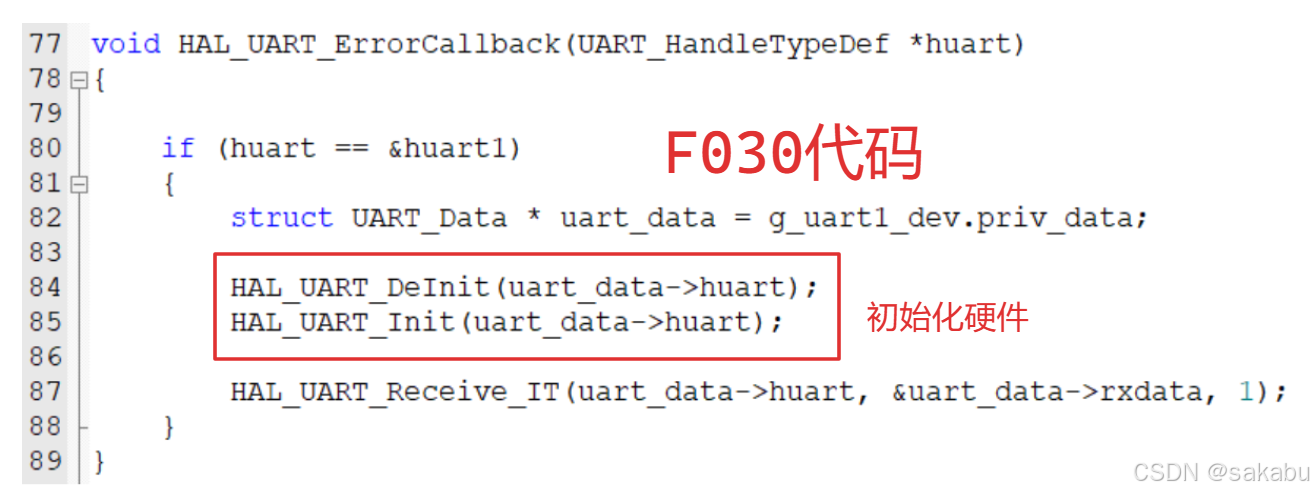

        在错误中断回调函数里，重新初始化 UART、重新启动数据接收，代码如下：

        在重启中断接收之前要初始化硬件。

2.调整 libmodbus 的超时时间

如下修改“Middlewares\Third_Party\libmodbus\modbus-private.h”：

#define _RESPONSE_TIMEOUT 10000
#define _BYTE_TIMEOUT 10000

3.主控发出 libmodbus 请求的间隔加大

        获得锁之后，等待一会再发送 Modbus 请求，以便让从机超时退出并进入新一轮的等待：

---

        至此代码就写完了，有不懂的欢迎评论区讨论，希望大家点赞支持一下，感谢感谢，后续可能会更新程序升级的内容。
