一个440MHz的 VGA电路设计与仿真

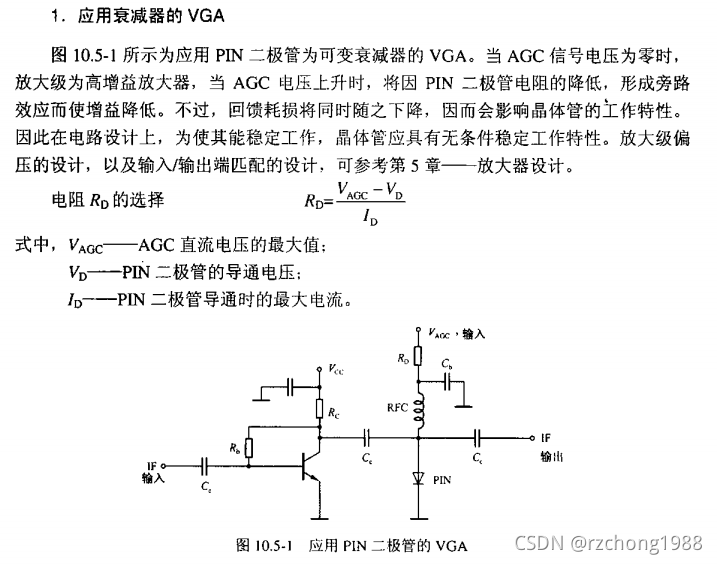

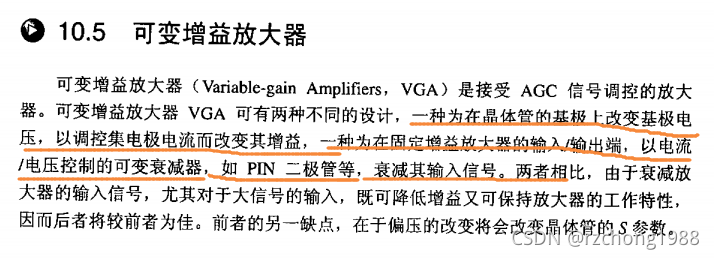

根据理论可知，VGA分为两种，一种为通过衰减的方式的VGA，一种为通过调整晶体管的Q值，例如更改基极电压，使用pin管更改射极电阻值等方式的VGA。 一般会使用衰减的方法居多，因为更改了Q值很多时候会容易发生自激。 不过通过衰减的方法实现的VGA,在设计放大器的时候，必须要能够绝对稳定，即K值大于1.  否则在衰减的时候由于负载的变化也会容易出问题。

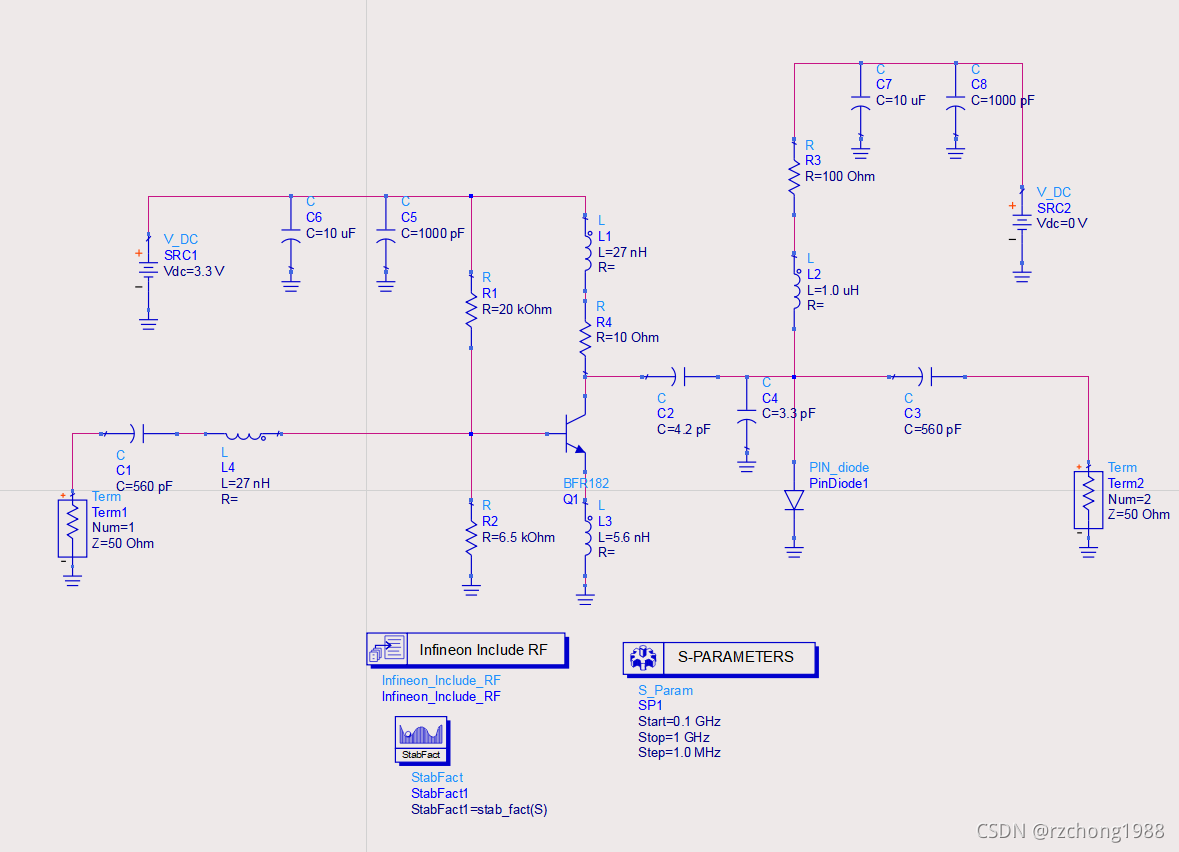

现设计一款在集电极端可调衰减值的VGA, 其电路如下：

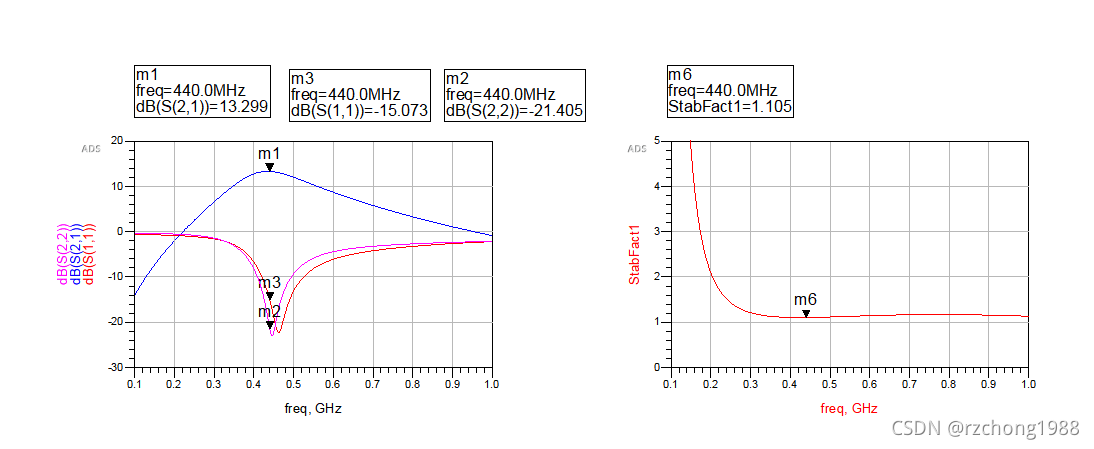

在电路所示的元件下，其匹配良好， K值在0~1Ghz都大于1， 而且当SRC2为0V时，PIN管基本不影响电路性能。

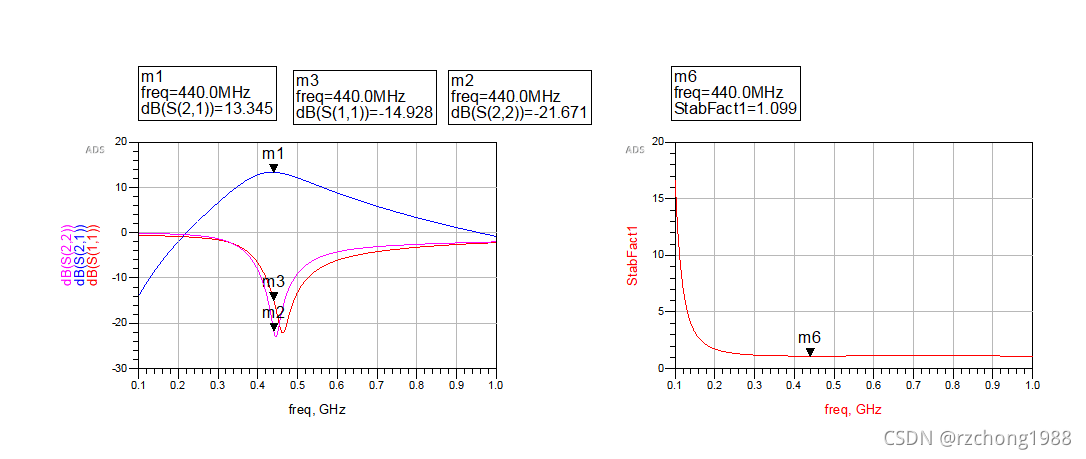

当SRC2为0.5V时，PIN管未导通，性能变化如下：

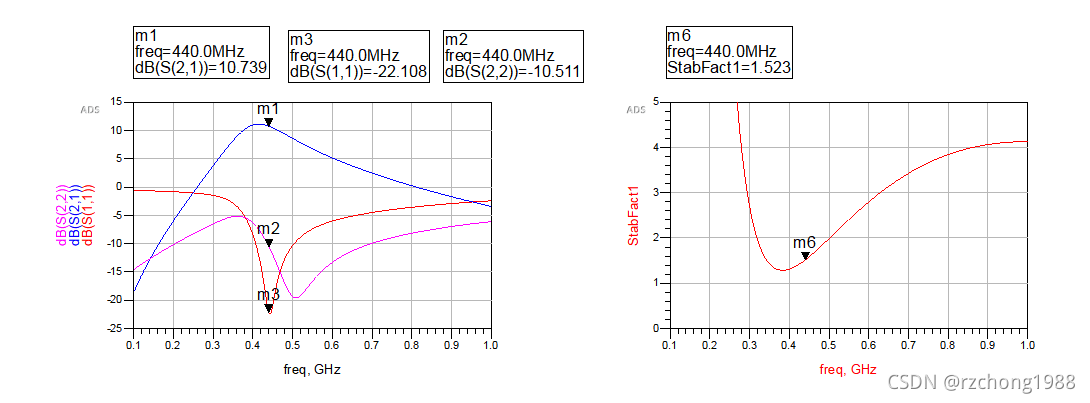

 当SRC2为0.8V时候，PIN管刚开始导通，性能变化如下：

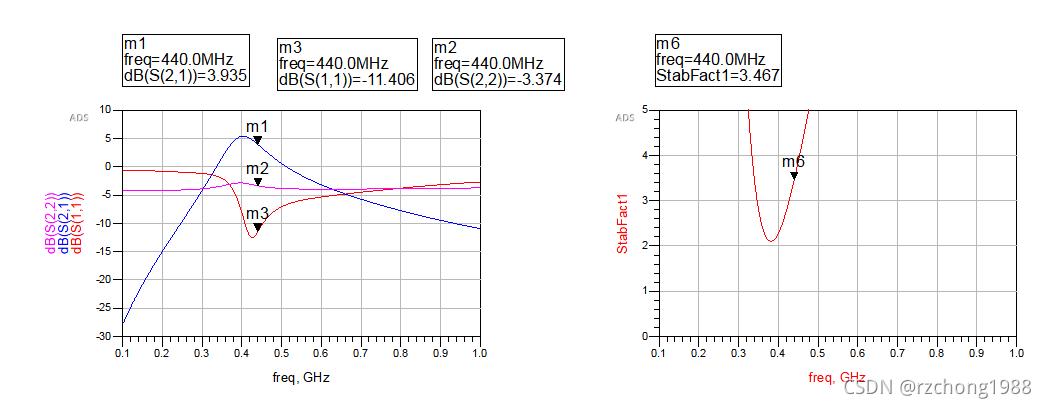

当SRC2为1.2V时， PIN管导通，性能如下：

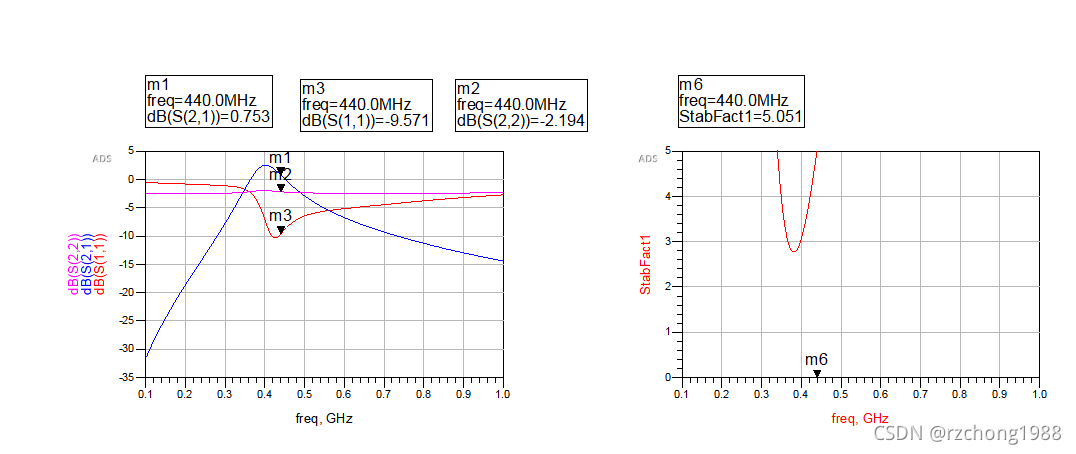

 当SRC2为1.5V时， PIN管导通，性能如下：

从SRC2的电压变化可知，S22曲线变化还是比较大的，但从K值看，电路依然稳定。如果该VGA电路用在级联的时候，中间必须有电阻衰减网络， 以缓解失配带来的危害。

 该VGA电路设计的要点有如下：

1. 放大器设计需要保证稳定性。

2.R3的选择是为了限流以保护PIN管。

3.电感L2需要足够大，以不影响射频通路。
