AC 终端识别和控制实验

实验拓扑

图 1-1

实验需求

1. 深圳总部为了防止用户私接终端，在 AC 上开启共享接入检测，要求不允许私接终端，检测到之后冻结上网权限
2. 在 AF 上对 172.172.4.0/24 网段配置源地址转换，模拟共享上网环境检测效果

实验解法

登录深圳总部 AC 设备，开启并配置共享接入检测

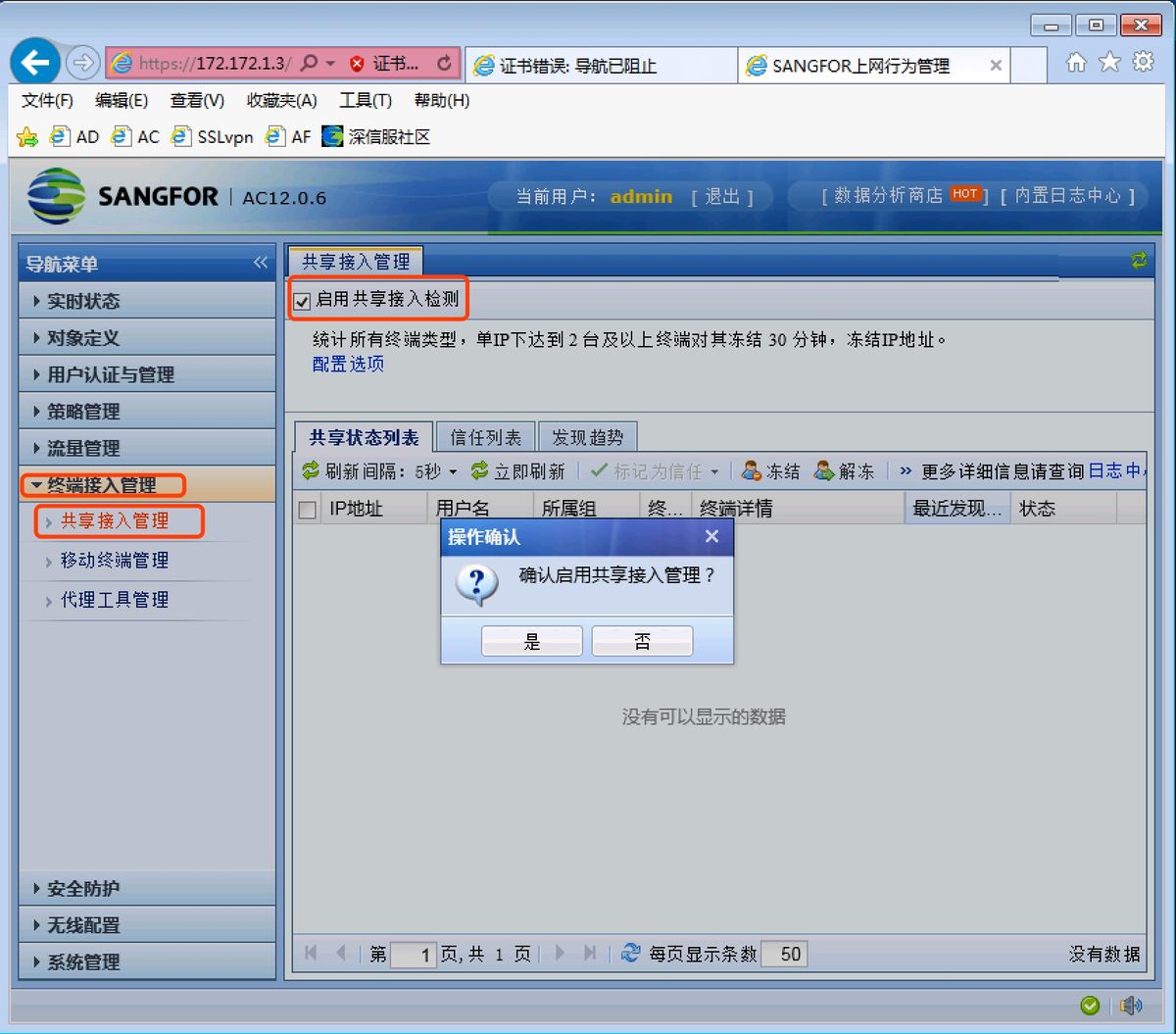

步骤 1：点击 终端接入管理-共享接入管理，勾选 开启共享接入检测，并确定启用，如图 1-2 所示

图 1-2

步骤 2：点击 配置选项，在弹出的选项页面中设置终端数量到达 2 台后，冻结 30 分钟，并提交，如图 1-3 所示

图 1-3

登录深圳总部 AF 设备，配置源地址转换，模拟共享上网环境

　　分析：深信服关于私接终端的判断标准是一个源 IP 地址发现有多个终端，就判断为私接终端的共享上网行为，在设备上做 NAT ，然后下行连接其他终端设备、设备开启无线热点，通过 Wi-Fi 连接其他终端都属于共享上网的行为。这里通过在 AF 上配置 NAT 来模拟环境

步骤 1：登录 AF，点击 防火墙-地址转换，点击 新增-源地址转换，如图 1-4 所示
