AF WAF 实验

本文档详细介绍了如何在深圳总部的AF上配置Web应用防护,以防止服务器区的Web服务器遭受渗透攻击。通过设置防护策略,选择攻击类型,并进行效果测试,成功实现了对DDoS攻击的防范。

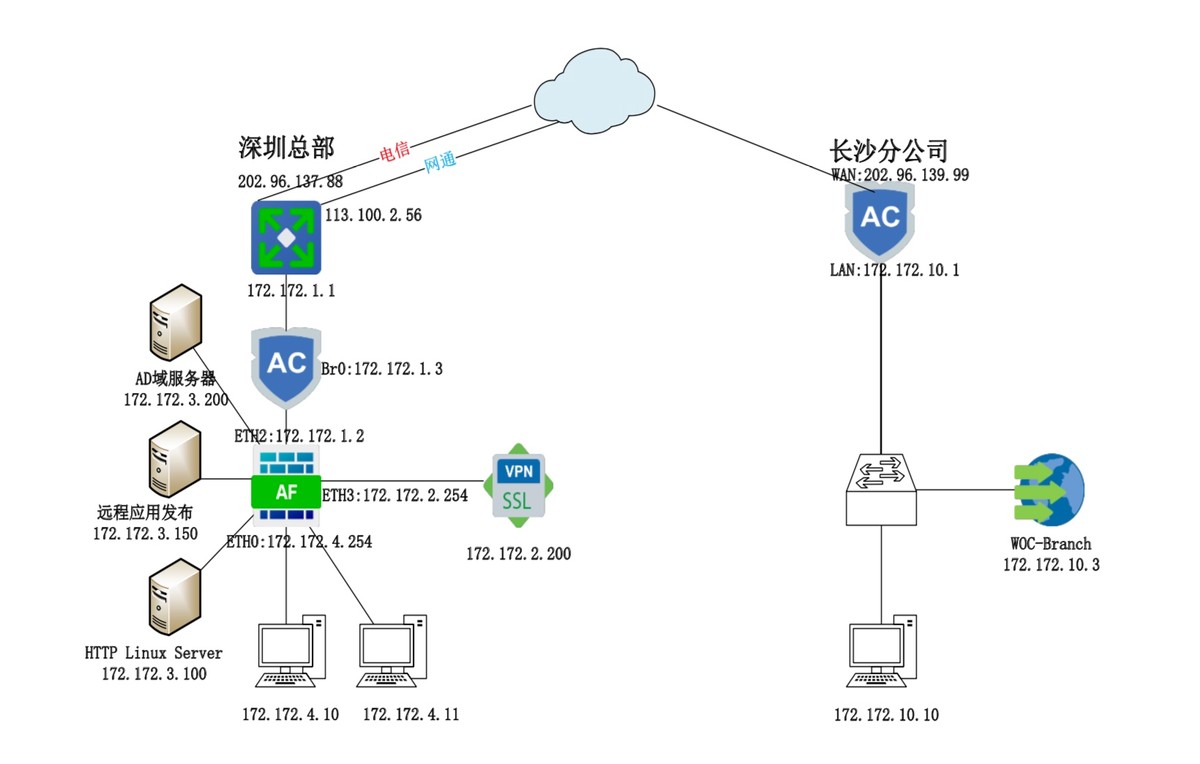

实验拓扑

AF WAF 实验

图 1-1

实验需求

  1. 在深圳总部的 AF 上,配置 Web 应用防护,防止服务器区的 Web 服务器被 Web 渗透攻击

实验解法

在深圳总部的 AF 上配置 Web应用防护

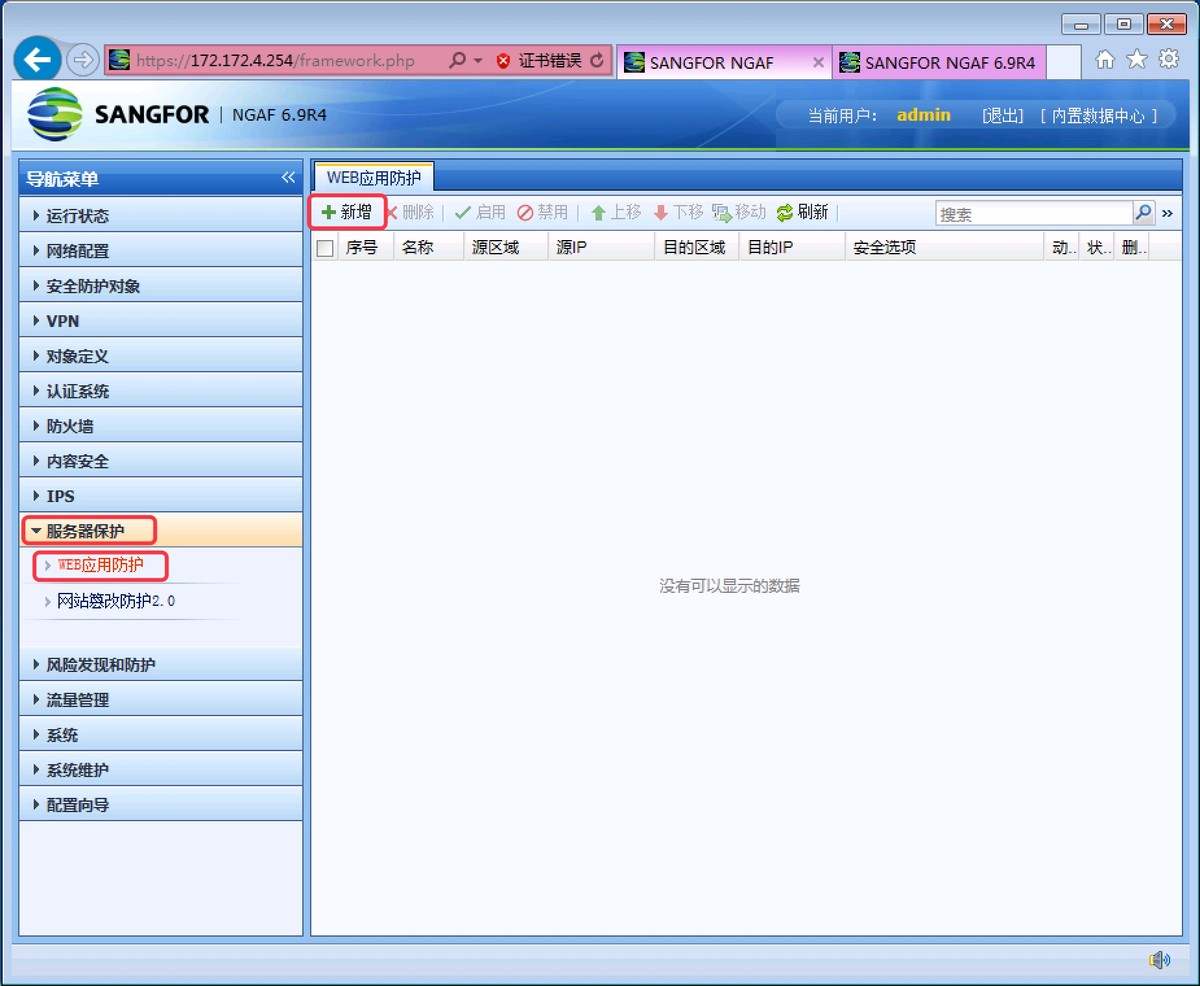

步骤 1:登录 AF,点击 服务器保护-WEB 应用防护,点击 新增,如图 1-2 所示

AF WAF 实验

图 1-2

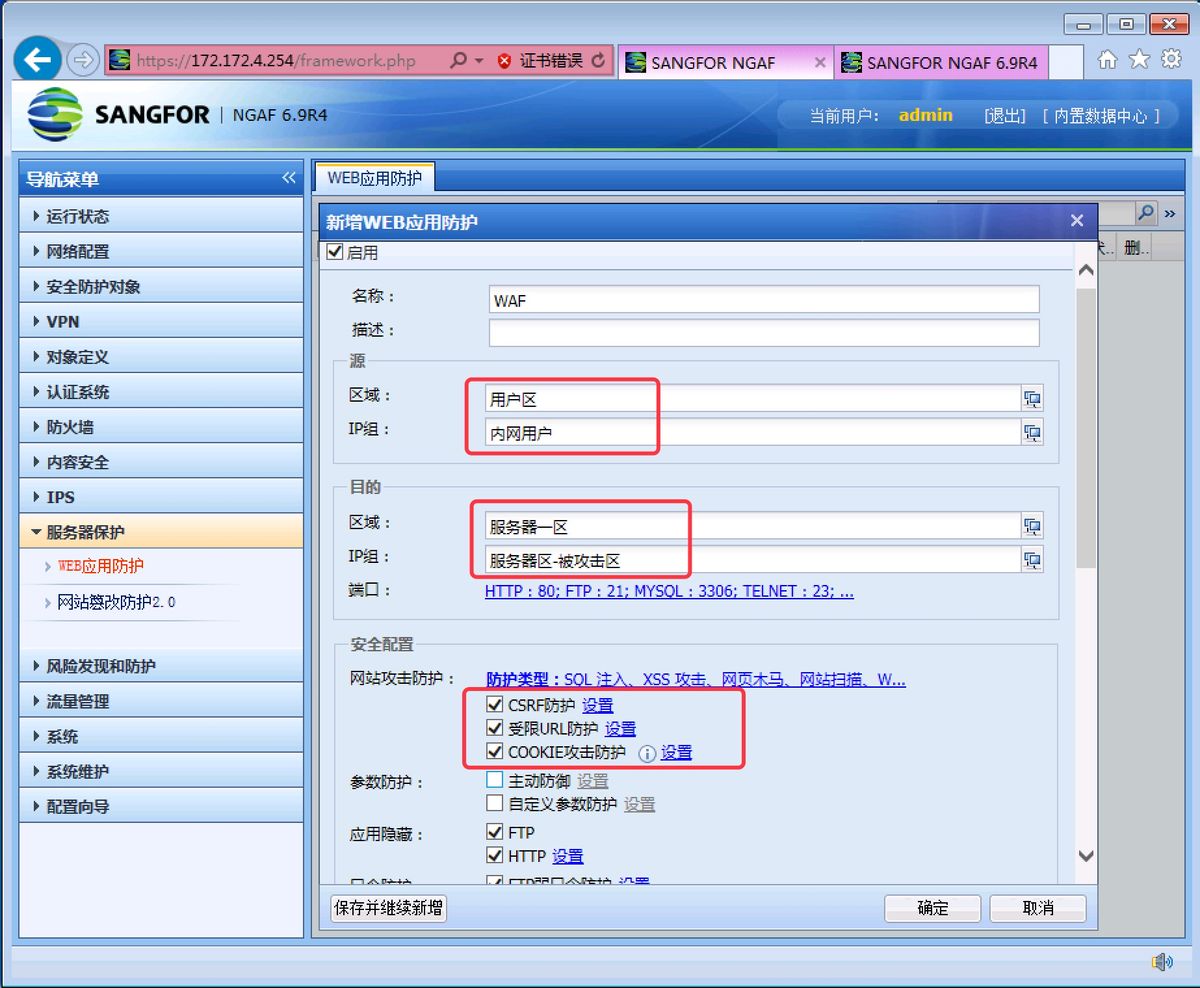

步骤 2:在弹出的策略设置页面,选择 Web 防护的目的和源,勾选需要防护的攻击类型,如图 1-3 所示

  注意:正常情况下,DDOS 防护策略的源是互联网区,这里为了测试效果,会在用户区的 PC 上向服务器区发起攻击,所以源设置为 用户区
  另外,这里为了方便实现效果,不勾选 联动封锁

AF WAF 实验

图 1-3

步骤 3:在弹出的策略设备页面,选择检测攻击后操作为 拒绝,勾选 联动封锁,并确定提交,如图 1-4 所示

图 1-4
