Sangfor 实验

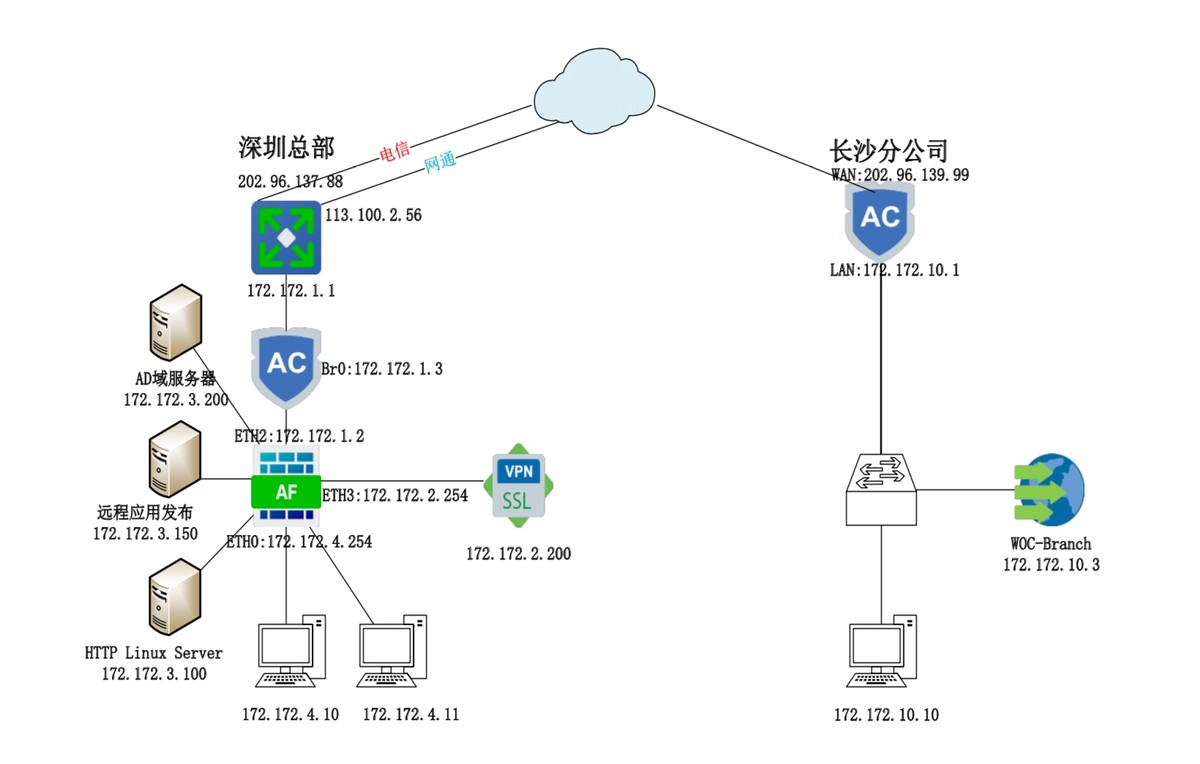

实验拓扑

图 1-1

实验需求

1. 深圳总部在内网中旁挂 SSL VPN 作为 VPN 设备，长沙分公司在内网中旁挂 WOC 作为 VPN 设备
2. 配置 Sangfor VPN，深圳总部作为服务端，长沙分公司作为客户端分支，实现分支机构之间互通

实验解法

在深圳总部的公网出口设备上配置端口映射，使 Sangfor VPN 设备公网可见

　　分析：由于深圳总部的 VPN 设备旁挂在内网中，所以需要在公网出口设备上配置端口映射。Sangfor VPN 可工作在 TCP 模式或 UDP 模式，可根据实际需求选择。这里我们选择 TCP，所以只需要映射 TCP4009 端口；如需要 UDP 模式，则还需要映射 UDP4009 端口
　　深圳总部公网具有双线路接入互联网，可根据需求分别配置电信和联通的端口映射，这里只映射电信线路的端口
　　由于 Sangfor VPN 采取 C/S 架构，这里规划深圳总部作为服务端，长沙分公司作为客户端，所以长沙分公司不需要映射端口
　　

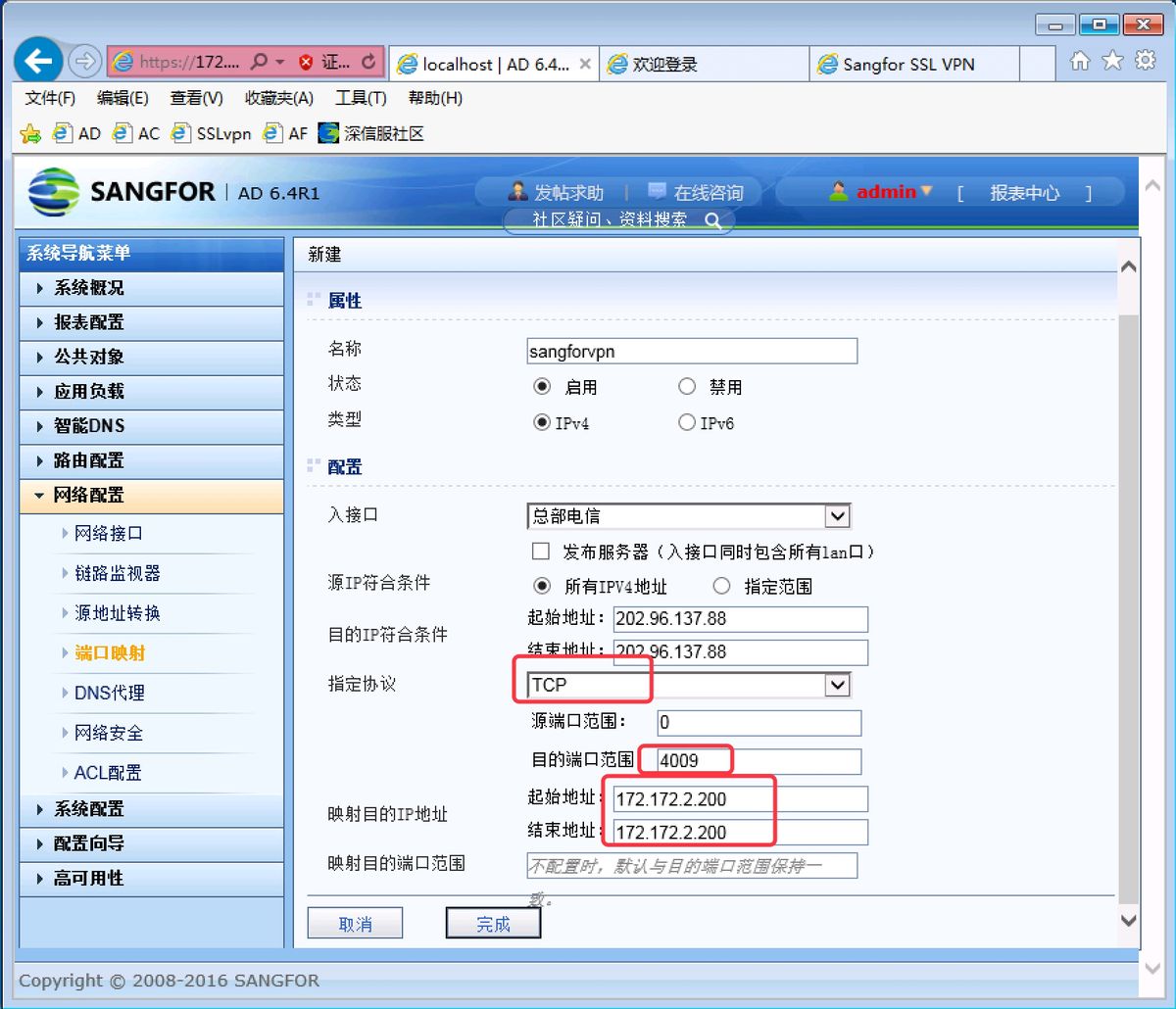

步骤 1：登录深圳总部的 AD 设备，映射 TCP4009 端口到 SSL VPN 设备，如图 1-2 所示

图 1-2

在深圳总部的 SSL VPN 设备上配置为 Sangfor VPN 的服务端

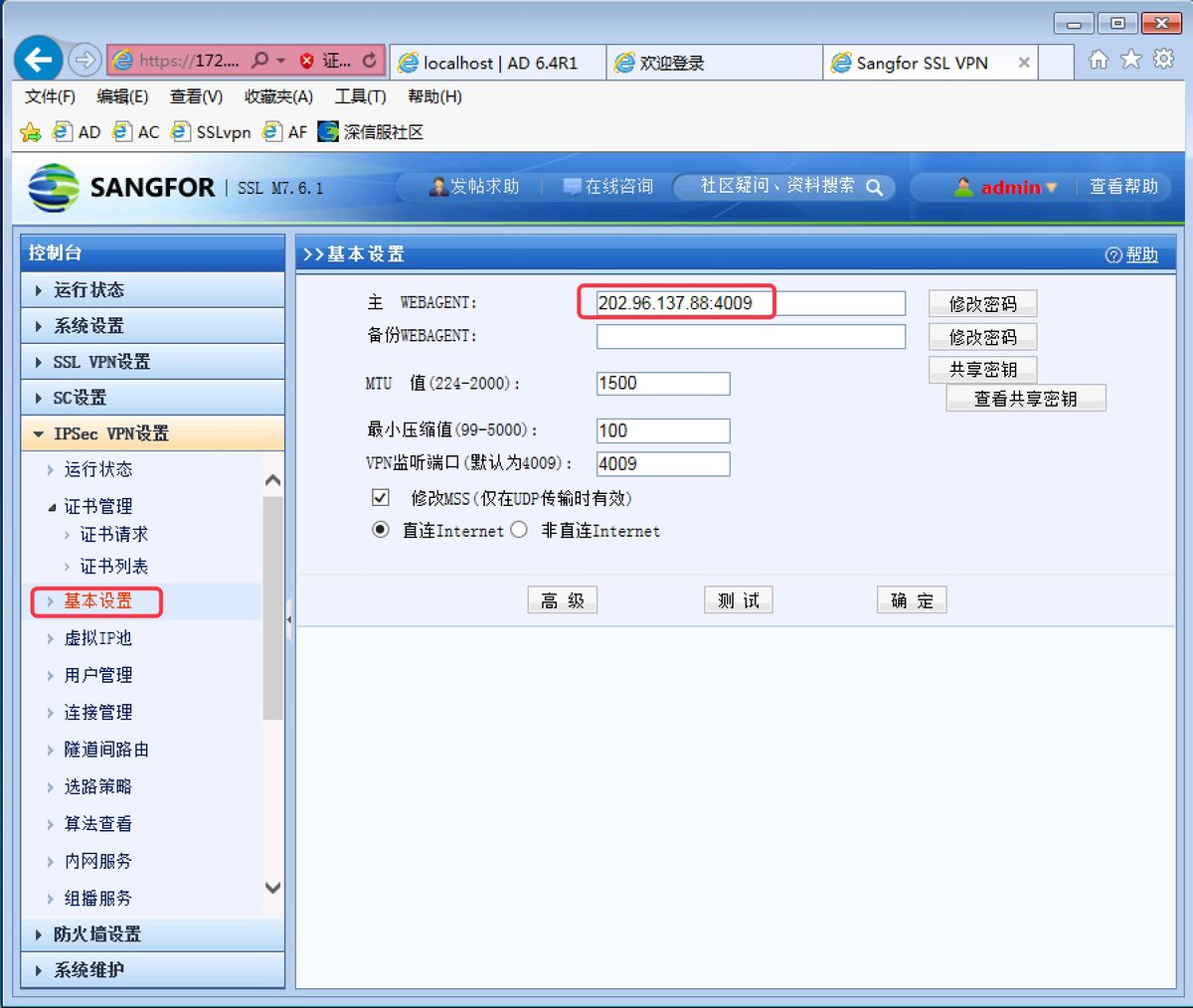

步骤 1：登录 SSL VPN 设备，进入 IPsec VPN 设置-基本设置，使用当前 IP 地址 + 端口的格式作为 Sangfor VPN 的 WebAgent 地址，如图 1-3 所示

图 1-3

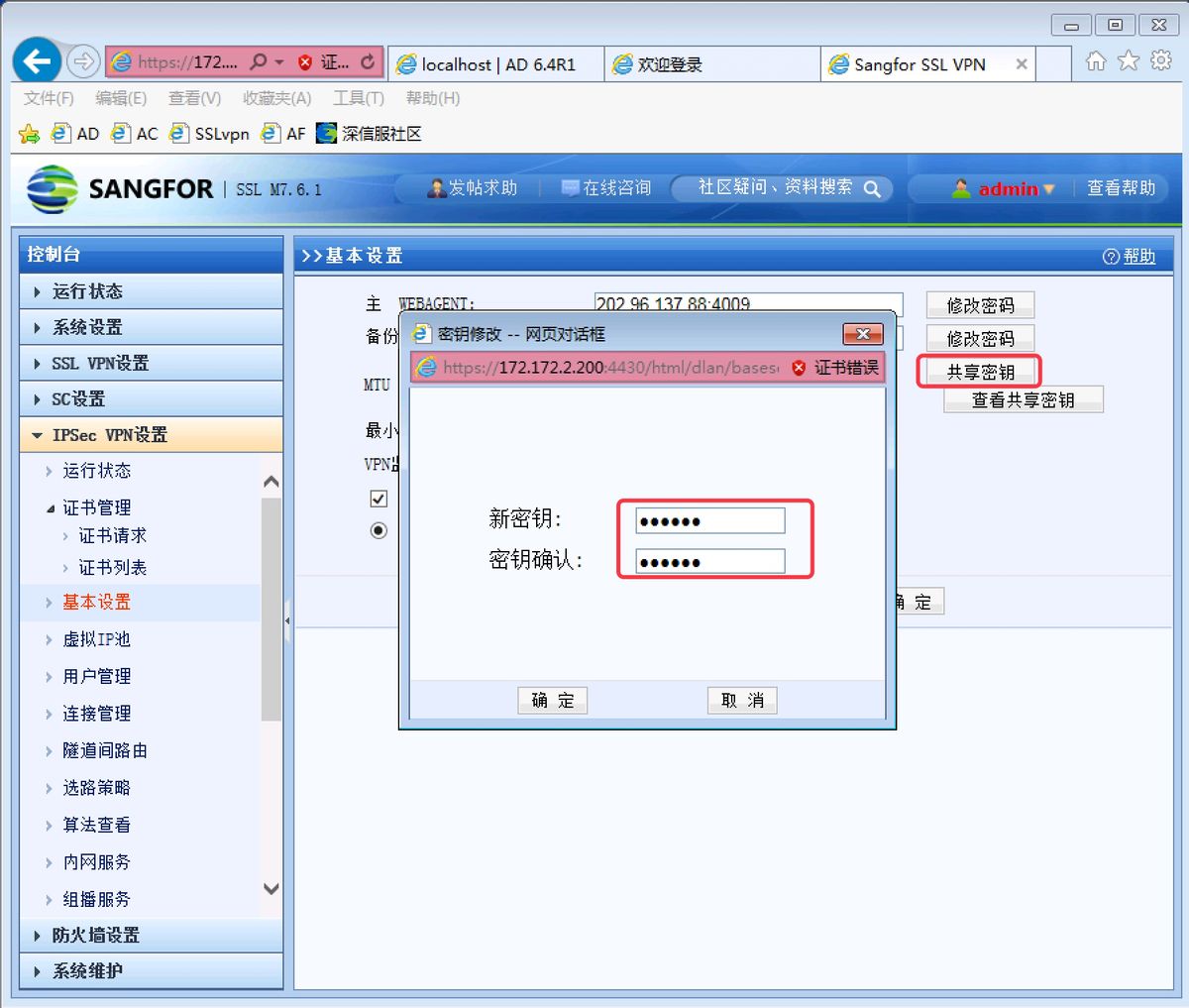

步骤 2：在上一步的页面中点击 共享密钥，设置 Sangfor VPN 的隧道预共享密钥，如图 1-4 所示

图 1-4

步骤 3：完成上述配置后，点击确认，设备会自动重启 VPN 服务使配置生效

在 SSL VPN 设备上创建用户，用于 VPN 客户端接入时的身份验证

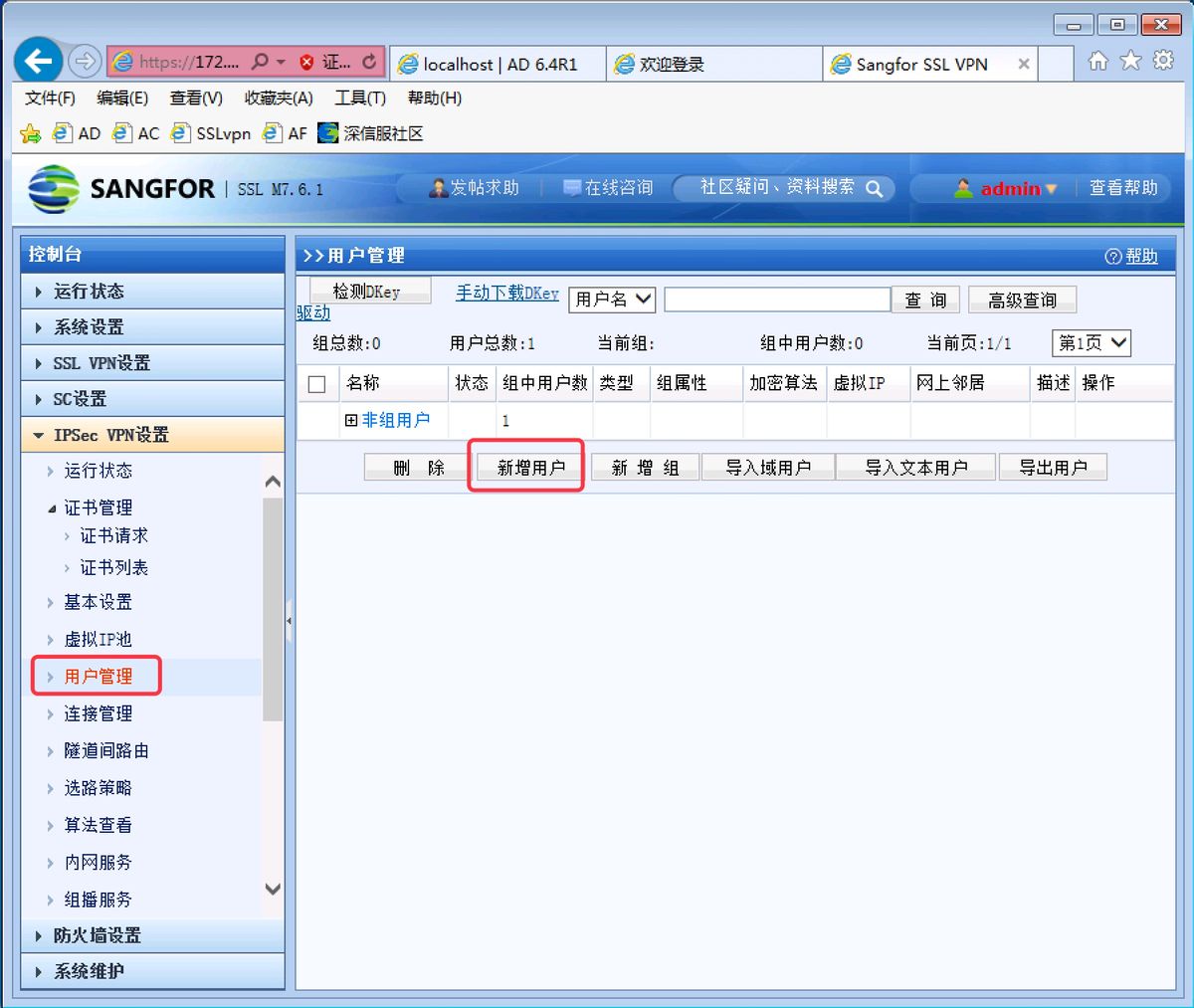

步骤 1：在 SSL VPN 设备上点击 IPsec VPN 设置-用户管理，点击 新增用户，如图 1-5 所示

图 1-5

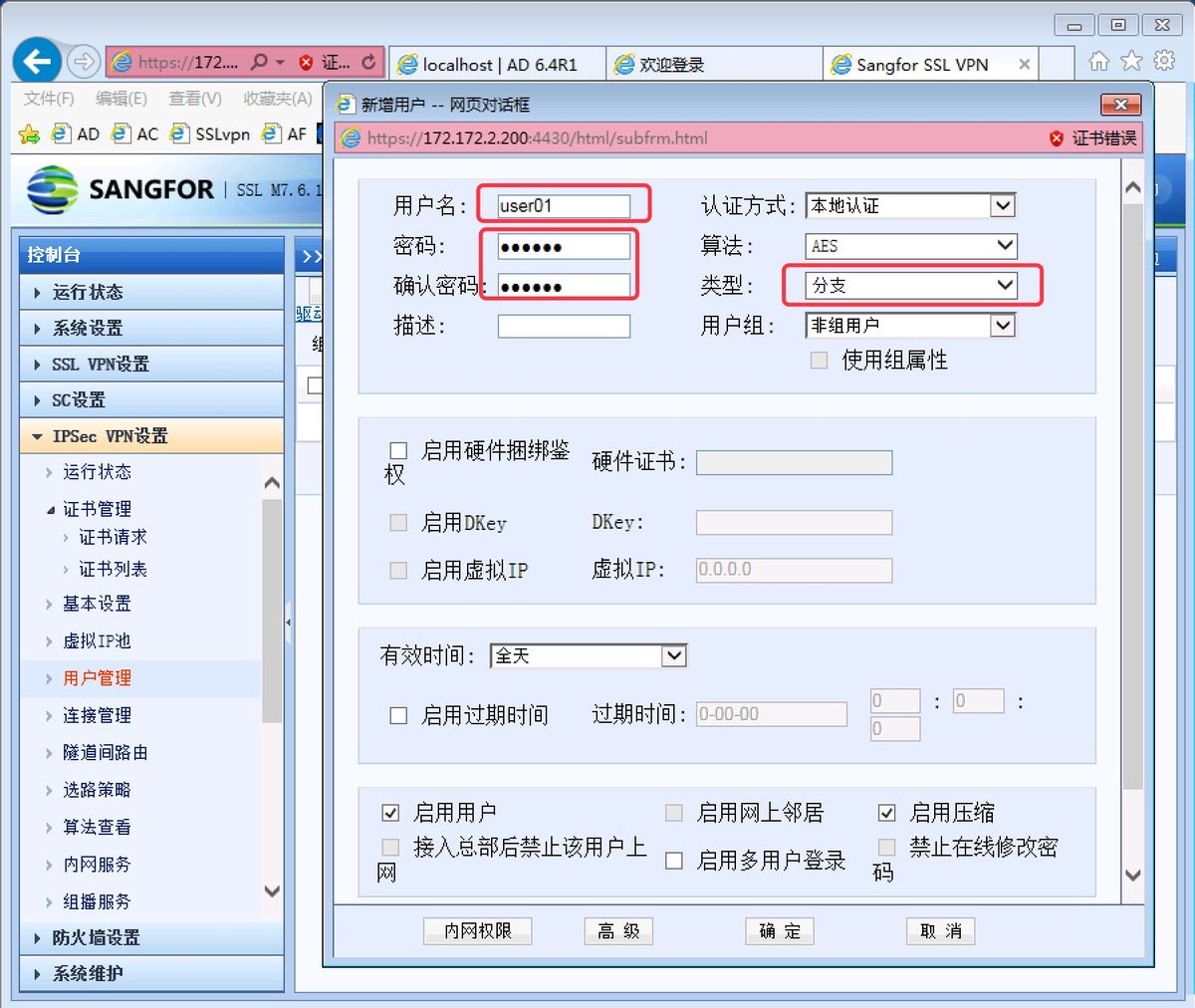

步骤 2：在新增用户界面，填写要创建的用户名、密码，用户类型选择为 分支，如图 1-6 所示

图 1-6

步骤 3：确定后，深圳总部的 Sangfor VPN 服务端配置完成

在长沙分公司的 WOC 设备上配置为 Sangfor VPN 的客户端

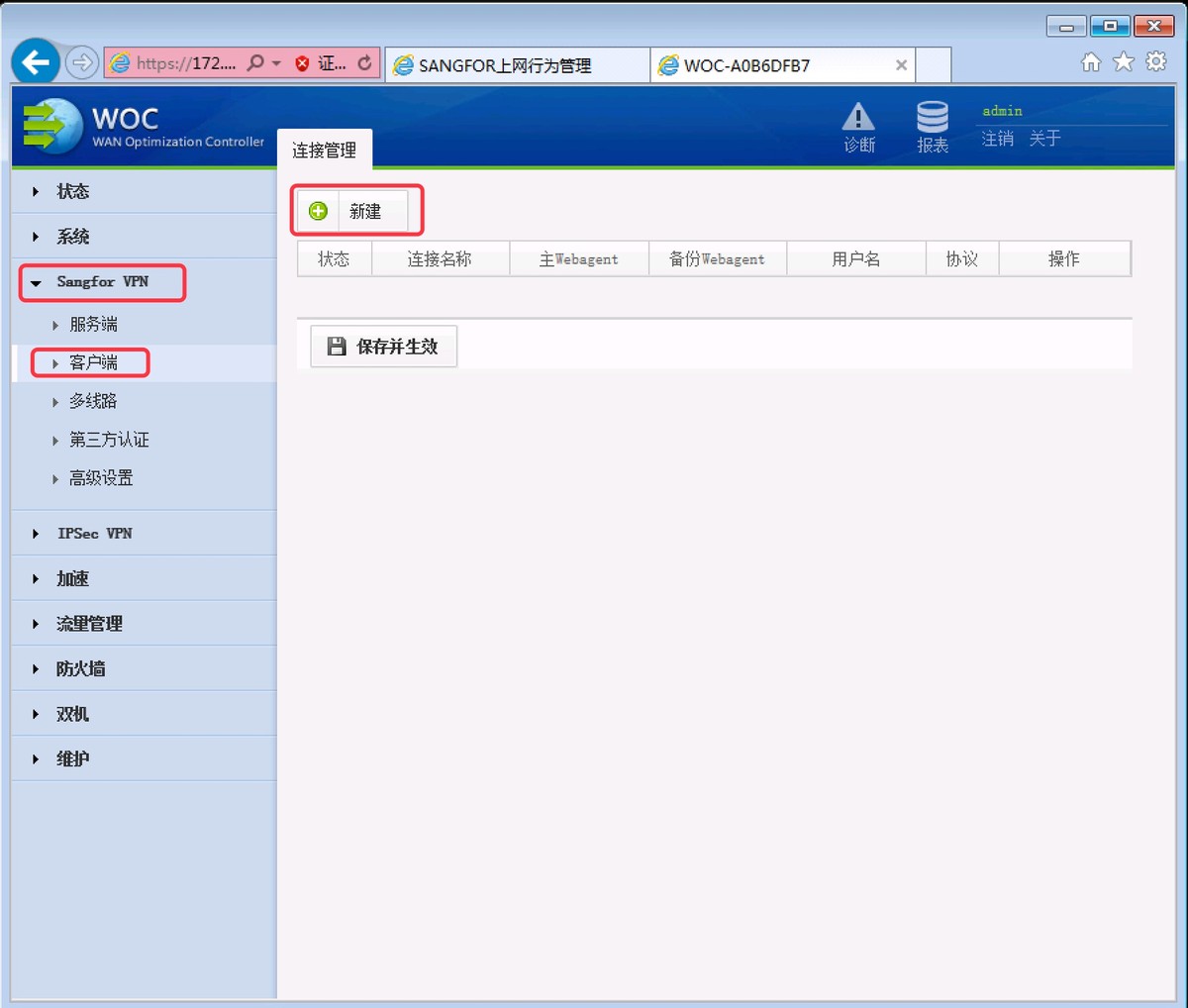

步骤 1：登录长沙分公司的 WOC 设备，点击 Sangfor VPN-客户端，点击 新建，创建 VPN 连接，如图 1-7 所示

图 1-7

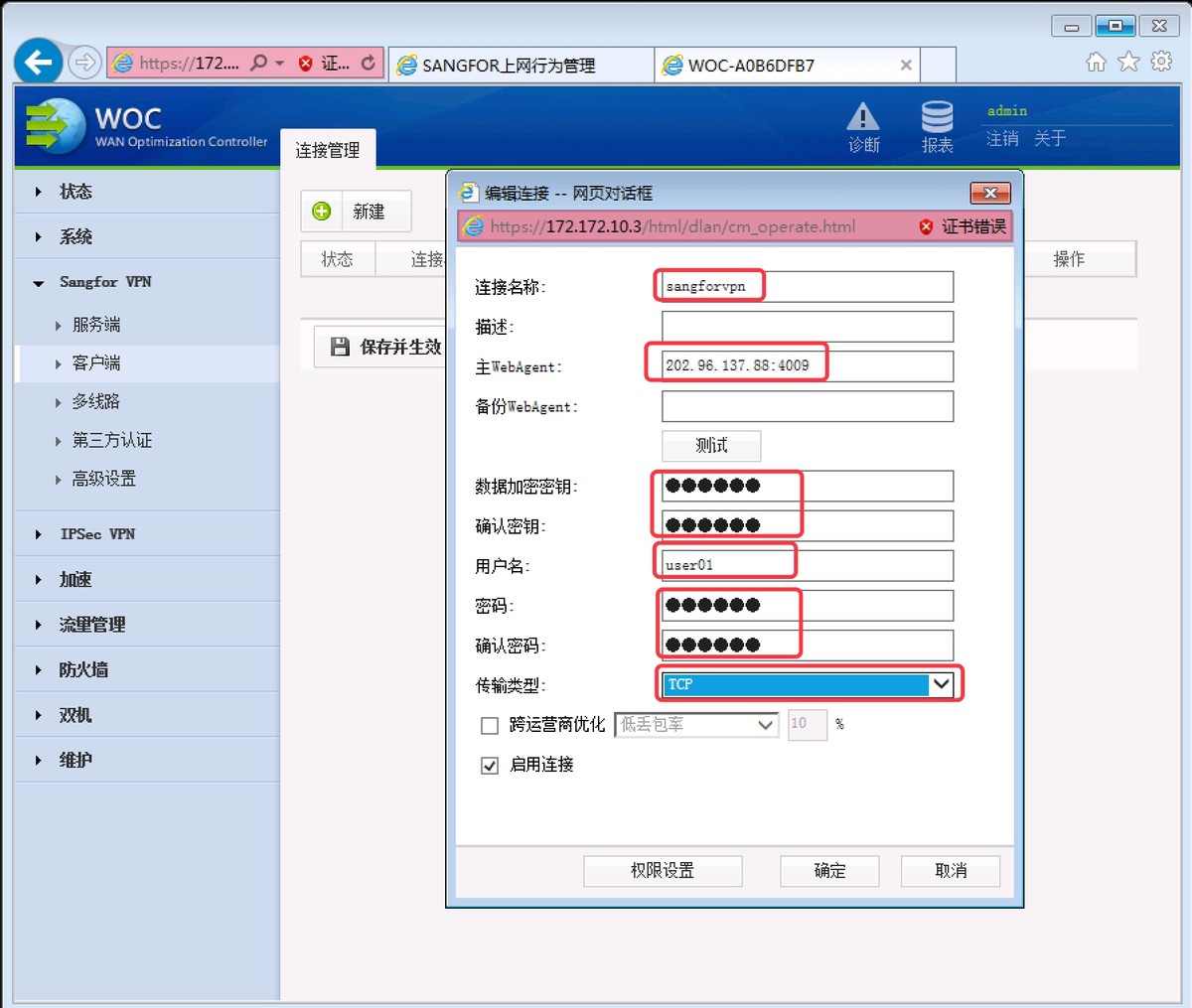

步骤 2：在新建连接的界面中，填写深圳总部的 WebAgent 名称，共享密钥，以及用于身份验证的用户名和密码，由于之前总部映射的 4009 端口是 TCP，所以选择传输类型为 TCP，如图 1-8 所示

图 1-8

步骤 3：点击 保存并生效，设备自动重启 VPN 服务

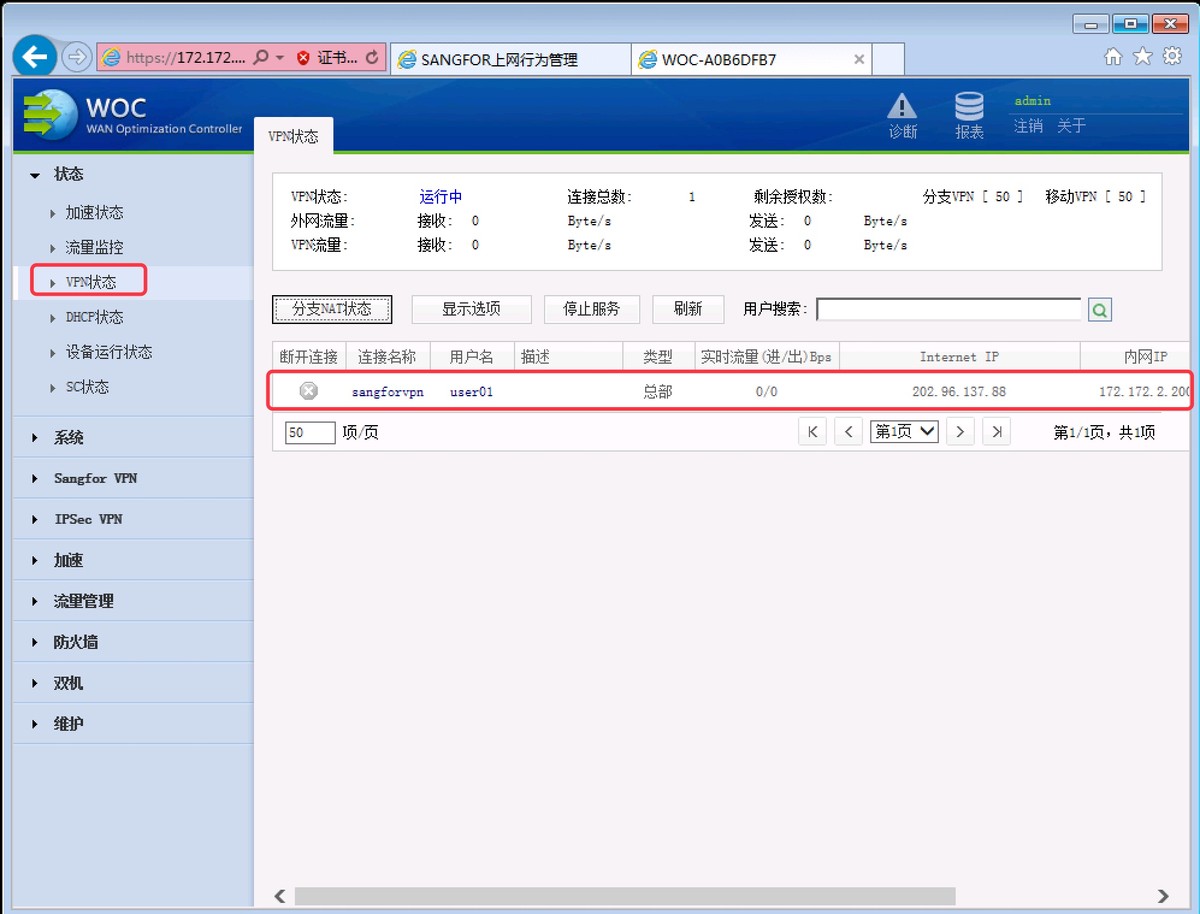

在深圳总部或长沙分公司的 VPN 设备上查看 VPN 状态，发现 VPN 连接已建立，如图 1-9 所示

图 1-9

在 VPN 设备上配置本地子网

　　分析：Sangfor VPN 与 标准 IPsec VPN 不同，没有感兴趣流的概念，所以需要 VPN 设备上具有到达对端私网的路由。Sangfor VPN 采取宣告本地子网的方式来传递本地路由至对端私网
　　VPN 设备的直连网段会自动宣告，这里只需要手动配置宣告与 VPN 设备非直连的网段即可
　　根据网络结构，深圳总部的 172.172.3.0/24 网段与 172.172.4.0/24 网段与 SSL VPN 设备都非直连，如果需要开通该网段的远程访问权限，即需要宣告这两个网段
　　另外，由于长沙分公司内部只有一个网段，所以无需手动配置宣告
　　

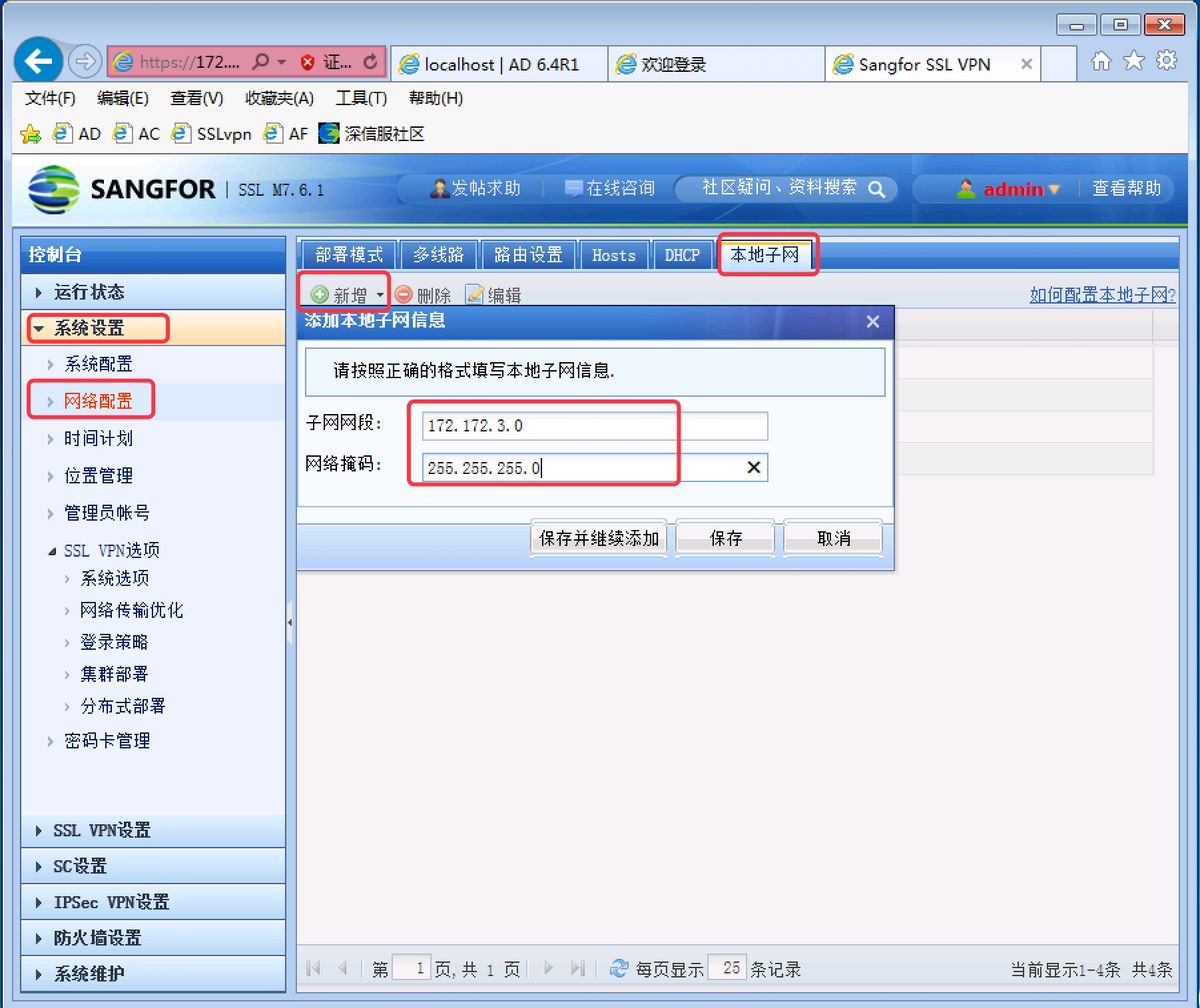

步骤 1：在深圳总部的 SSL VPN 设备上，点击 系统配置-网络配置，点击 本地子网 标签，点击 新增，添加 172.172.3.0/24 网段与 172.172.4.0/24 网段，如图 1-10 所示

图 1-10

在终端的网关设备上配置私网路由

　　分析：因为本环境中，VPN 设备旁挂在网络中，需要在网关设备上配置到达对端私网的路由，下一跳指向 VPN 设备，使私网报文可以正确发往 VPN 设备进行公网封装
　　

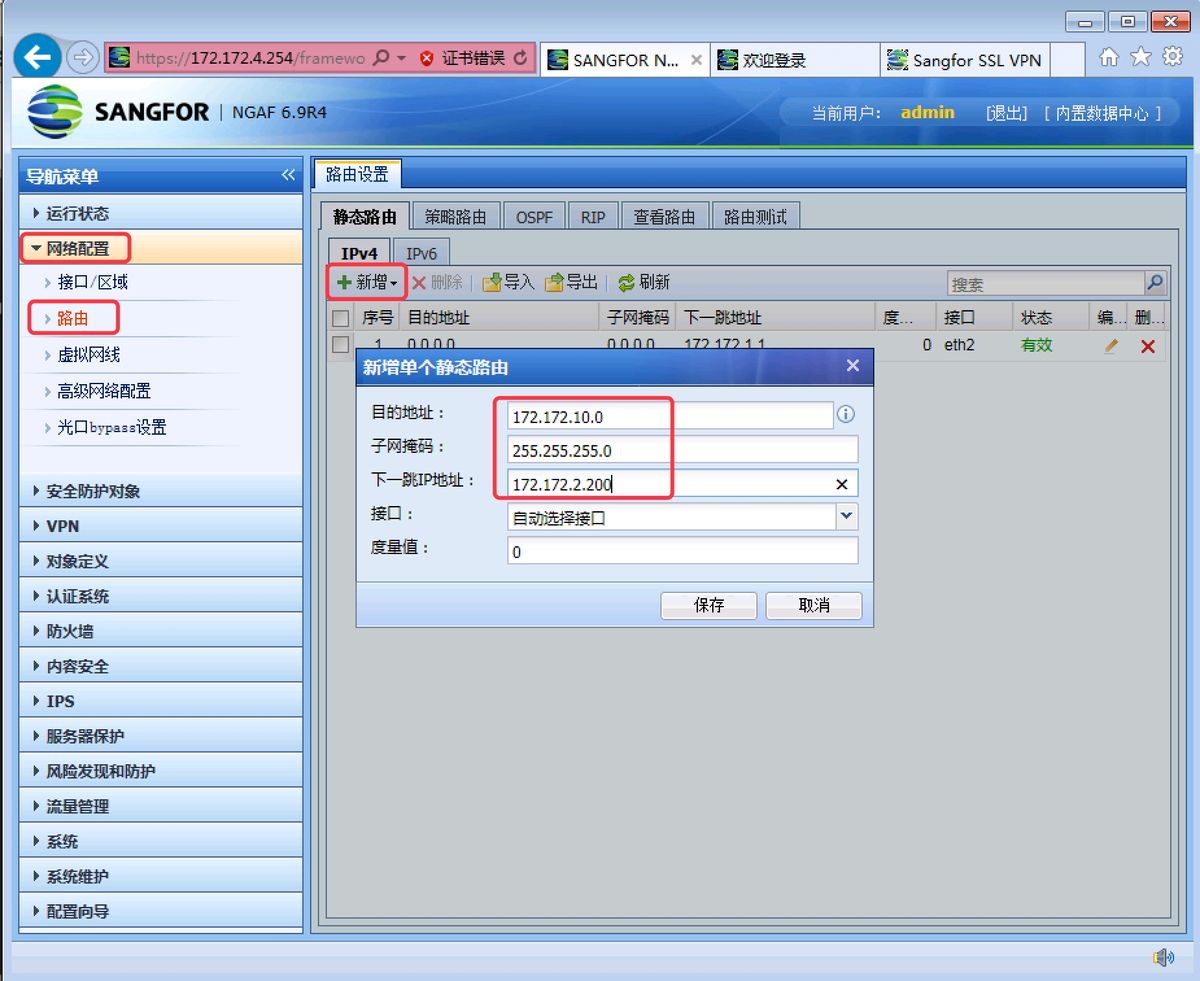

步骤 1：在深圳总公司登录 AF 设备，配置到达长沙私网网段的静态路由，下一跳指向 VPN 设备，如图 1-11 所示

图 1-11

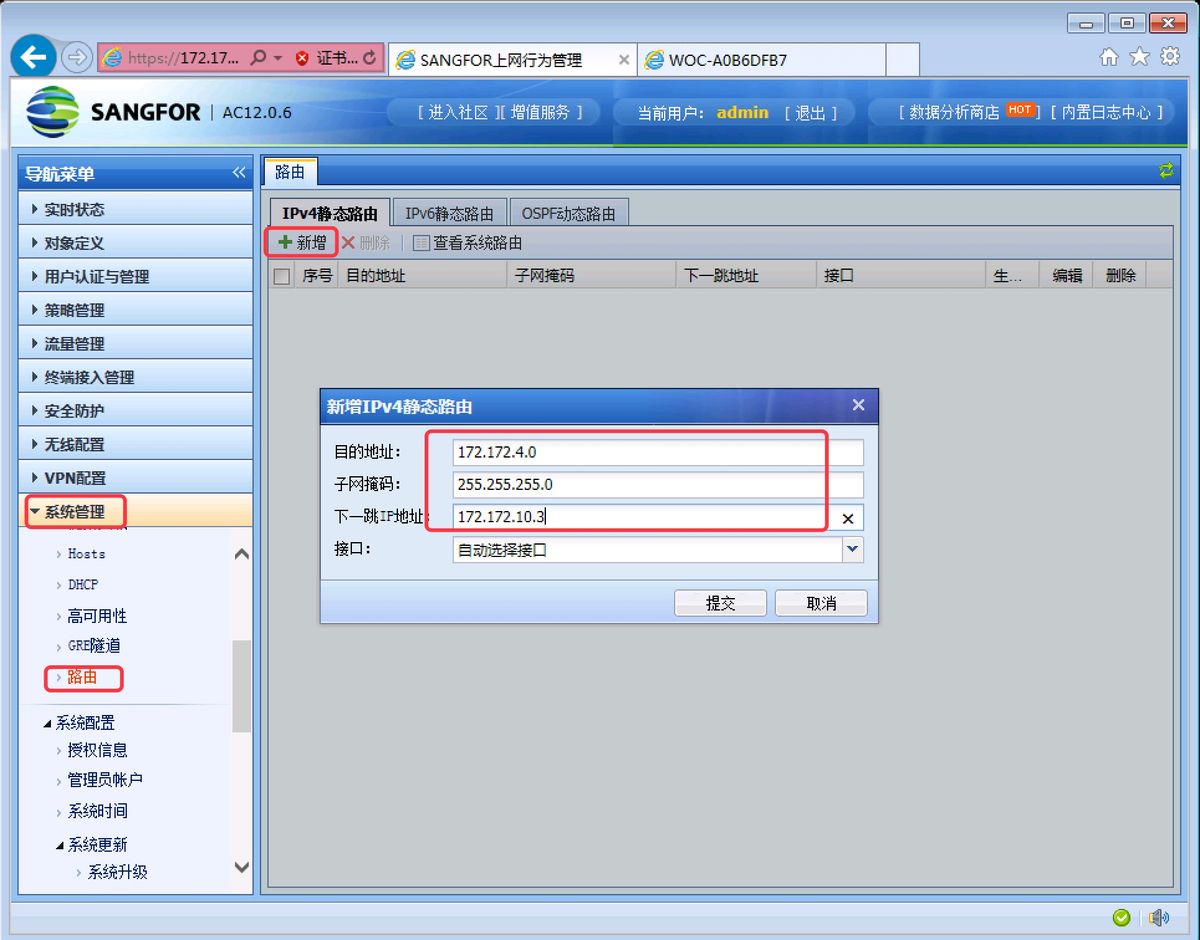

步骤 2：在长沙分公司登录 AC 设备，配置到达深圳私网网段的静态路由，下一跳指向 VPN 设备，如图 1-12 所示

图 1-12

效果测试

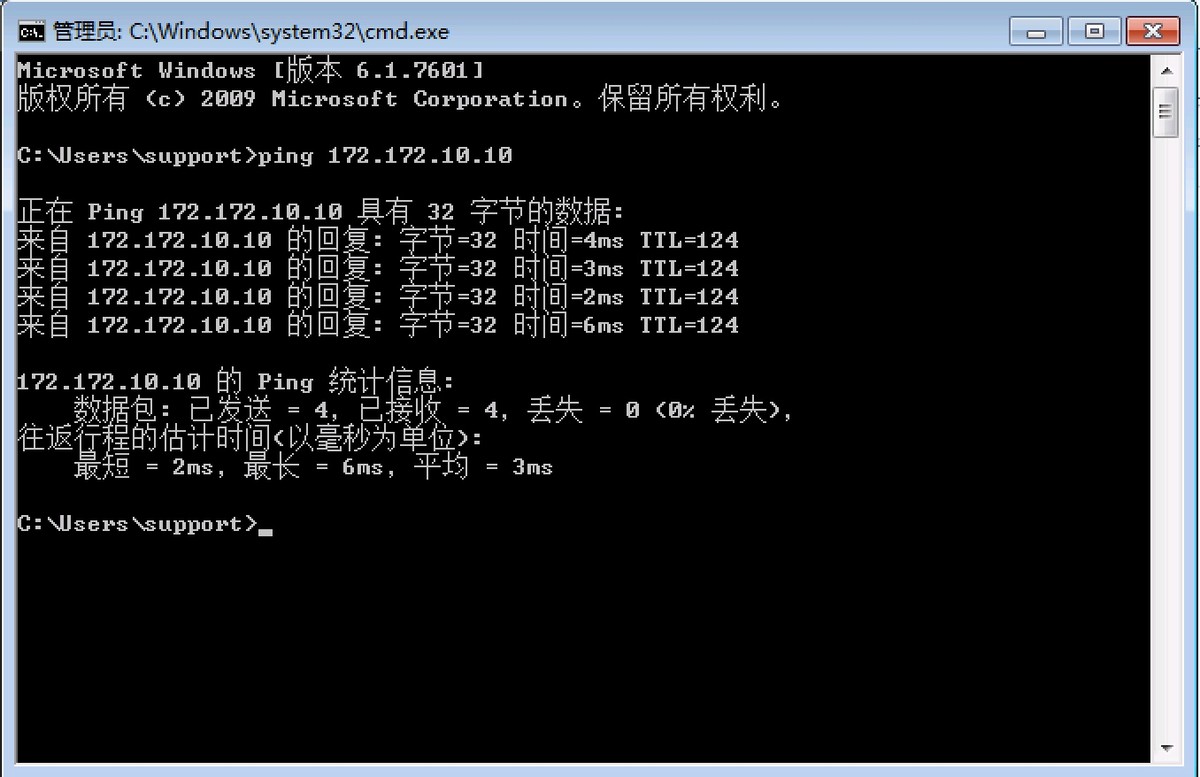

在深圳总部的 PC 上测试，可以 Ping 通 长沙分公司的内网 PC，如图 1-13 所示

图 1-13
