【NUC980开发板DIY项目大挑战】串口服务器

本文由RT-Thread论坛用户@SINE_9692原创发布：https://club.rt-thread.org/ask/article/2476aa2ab99aee50.html

一，项目描述

有一些设备。不具备联网功能。对外进油一个串口。为了让设备能够接入互联网，串口服务器是一个不错的选择。也有称之为dtu的。nuc980支持网口，并且支持10个串口。是做串口服务器的绝佳选择。计划参考市场上的一些dtu，做出一个功能类似的串口服务器。

二，DIY过程

1.工程创建

开发工具使用rtthread stdio（2.2.3），基于开发板，选择NK-980IOt。新安装的需要在RT-Thread SDK管理器中安装板卡的bsp

安装完成后选择基于开发板创建工程。如下图所示

点击完成。即可创建。

2. 工程设置以及所需软件包添加

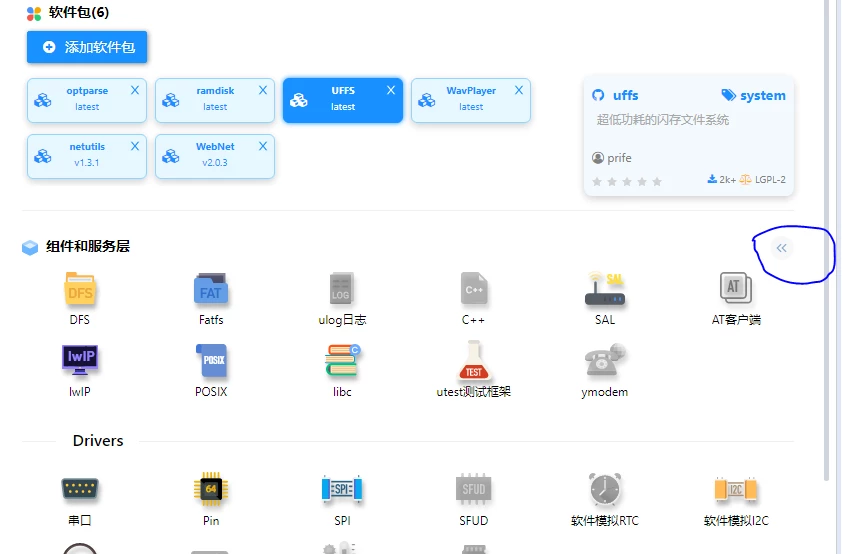

• 双击RT_Thread Setting。并点击下图中蓝圈位置

• 在软件包中找到webnet软件包进行如下设置

  因为我们的html页面将放在sd卡上。所以Server root directory需要设置为
  /mnt/sd1/webnet
• 点击硬件如下图所示

  板子引出了串口1，串口4和串口5.这里我们把串口1和串口4使能。使用串口1和串口4来作为串口服务器的多串口。致辞设置完毕。保存。编译。
• 在内存卡根目录下创建webnet目录。在webnet目录下创建admin，upload，download三个目录。并把index.html的文件放在webnet目录下。如下图所示


3.模块说明

• 代码地址
  串口服务器
• 串口模块
  负责接收串口数据，并转发给与自己绑定的socket
• 配置模块
  基于cjson编写。保存串口与网络的相关参数
• 网络模块
  负责接收网络数据，并转发给与自己绑定的串口
• web模块
  提供一个可视化的配置前端

4.中间遇到问题以及解决办法

• thread pri status sp stack size max used left tick error

这个问题是在编写tcp server过程中遇到到。主要是由于select进行操作时，socket数值超过了设置的select最大的socket嵌套字导致的。只要注意在select函数第一个参数比所有需要监听的scoket都大就行了。

• 文件操作失败
  文件存放在sd卡上，这个问题是main函数执行时。sd卡还没挂载导致的。在main函数前面增加一个500ms的延时就可以了。可能更短也行。没试。

5.前端页面操作说明

因为我的前端水平不高。所以做的很low，只用到了超链接，文本框和按钮。操作很简单。看一眼就明白。贴图如下。

三，心得体会

首先感谢rtthread这次活动。这次在做这个小东西的过程中，深刻体验到的rtthread的便利。好多软件包开箱即用，大大缩短了开发时间。这次这个小项目做的也很仓促，可能有很多不太完善的地方，后面看大家的反馈在完善吧。

四，拍个小视频
