AD中PCB板框评估及叠层设置（自用笔记）

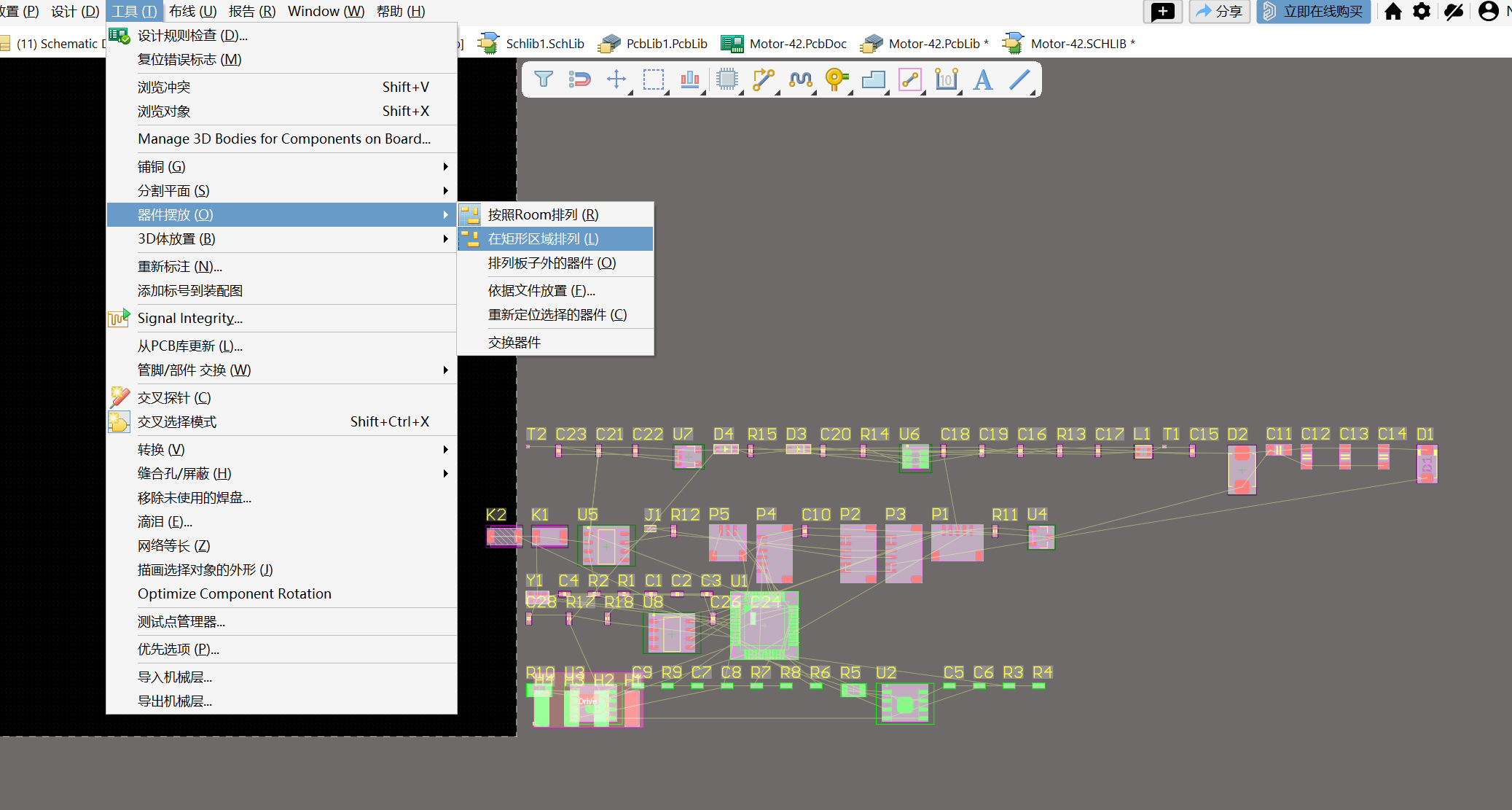

1. 导入原理图到PCB后，工具（T）-> 器件摆放 （O）- 在矩形区域排列（L）。

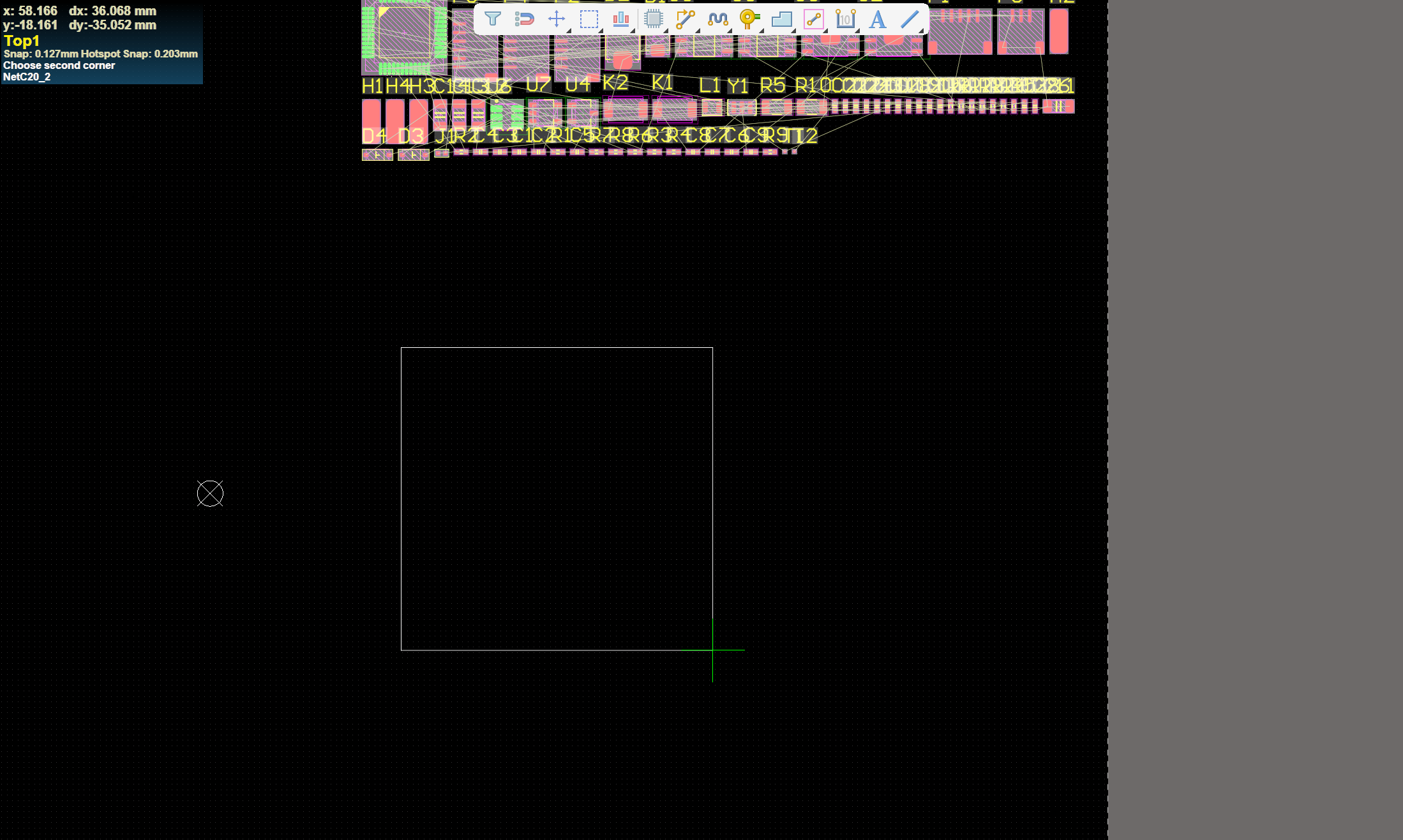

2. 画框评估板子大小

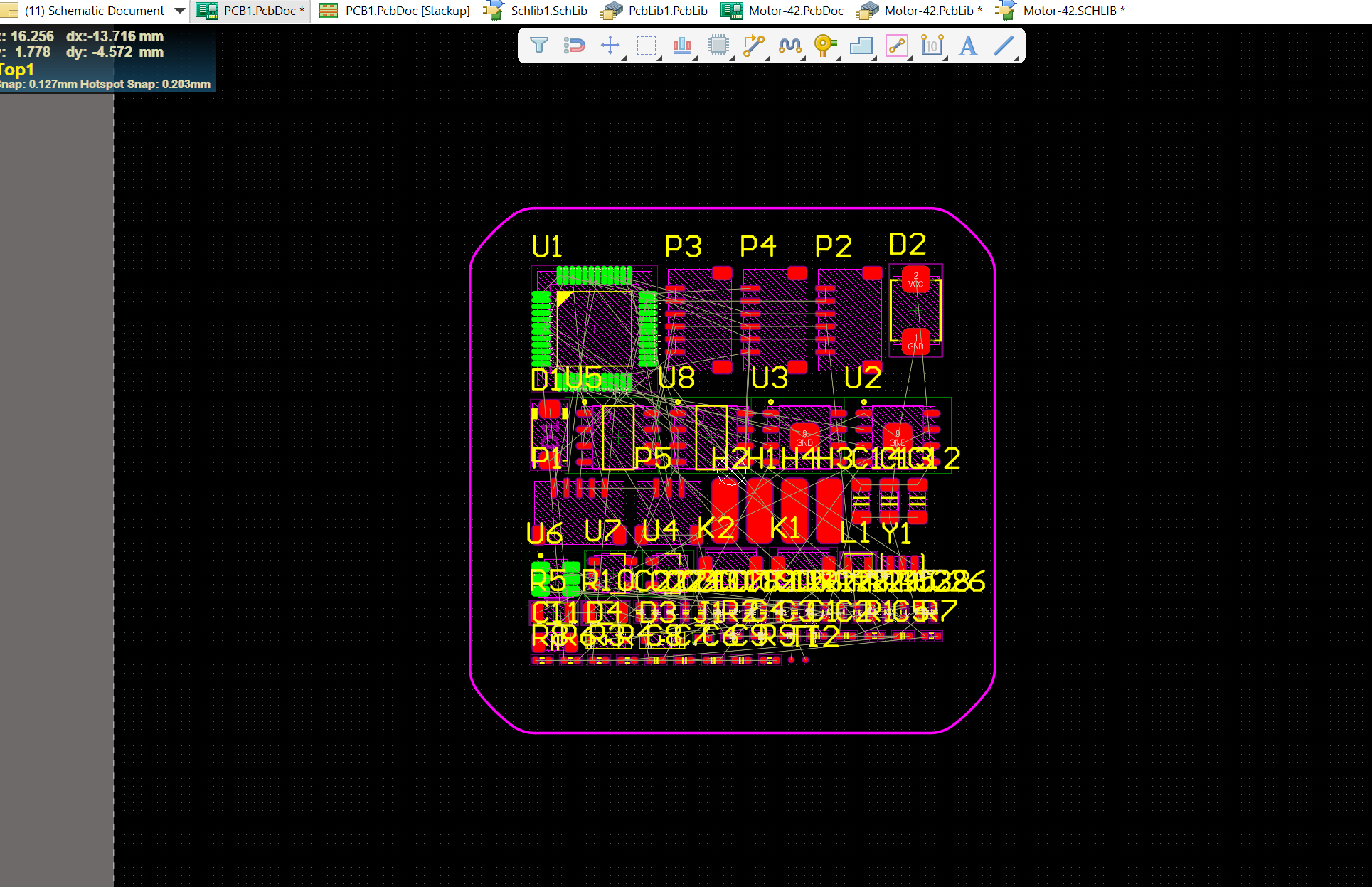

3. 设置原点画板框

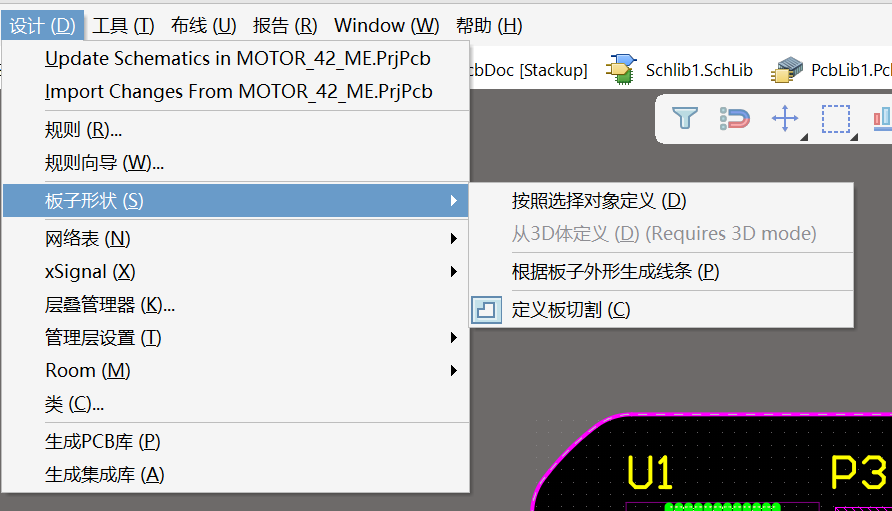

4. 快速定义板框

5. D+K，打开层叠管理器（四层板）

  创建负片层：①选择Top Layer所在行 → ②右键选择Insert layer below → ③选择Plane

  设置GND层和POWER层的内缩值，GND层内缩20mil，POWER层内缩40mil；20H内缩原则，POWER比GND内缩多20mil（选中间两层，属性里取消勾选Stack Symmetry）

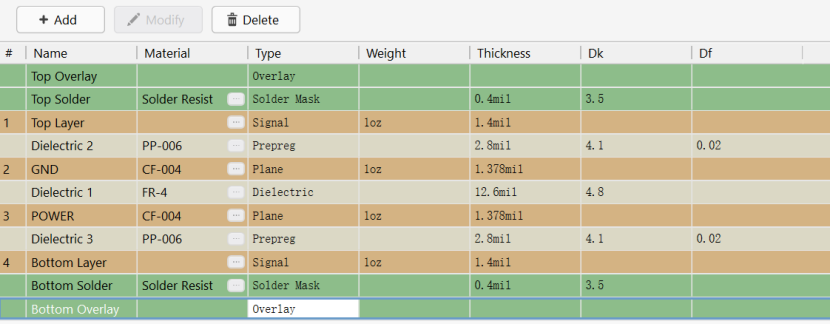

  改名字后最终如下：
