首先分享一个小网站，可以快速计算限流电阻的选择：限流电阻计算器
LED灯基本都用作指示灯，选用限流电阻也是值得注意的地方。

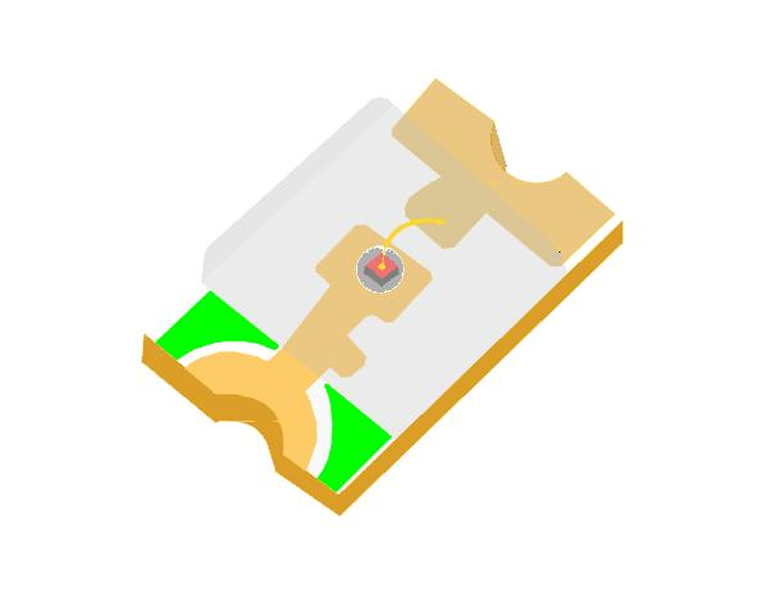

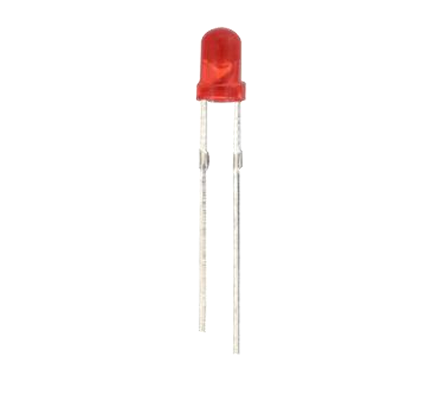

LED分为贴片和直插的，其压降与工作电流都不太一样。
一般来说，限流电阻都接到二极管的阳极，接阴极可能达不到限流的目的。

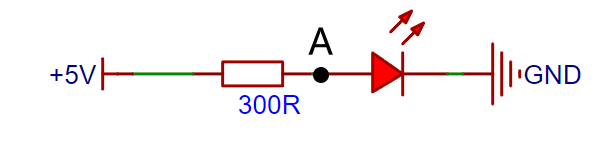

如下图，假如LED的压降为2V，那么此时A点的点位为2V，即通过电阻的电压为5 - 2 = 3V，电流就是3 / 300 = 10mA，10mA即为这条电路上的电流，作为直插LED，该电流已经足够亮了。
反之假设我需要10mA的电流驱动LED，那么该电阻选择的值为300R。
具体的LED灯压降以及电流需要看所使用的LED灯资料决定，以下是一些常见的参数。

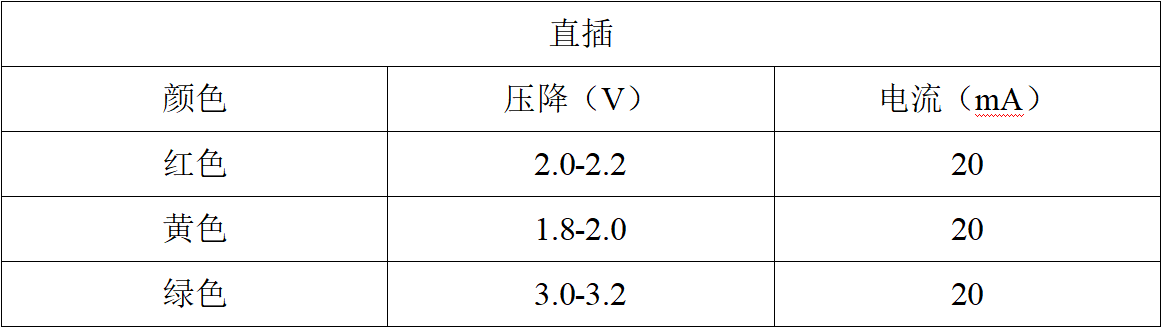

直插LED灯常见的压降如下：

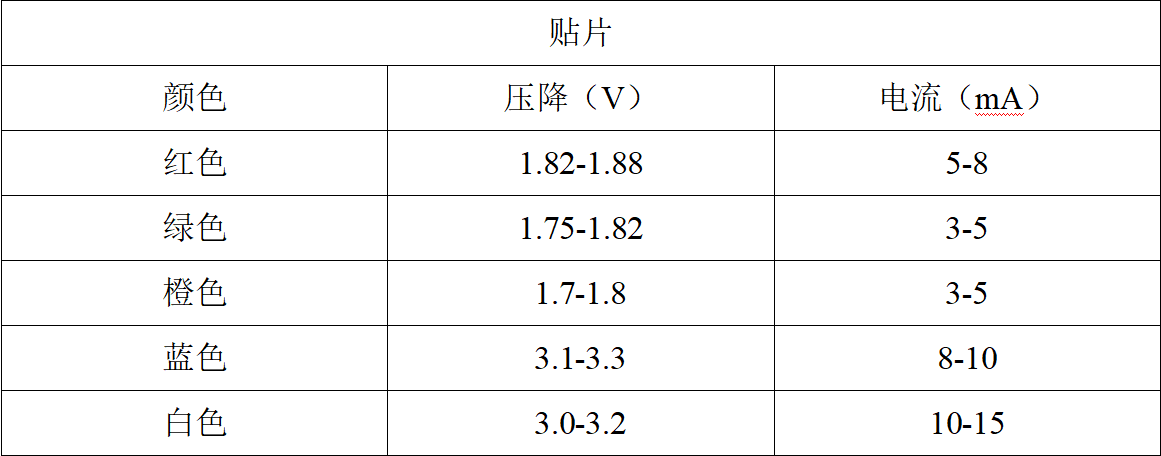

贴片LED灯常见的压降如下：
