AD原理图多part元件（Part A and Part B）

原创 于 2025-09-12 10:05:57 发布 · 544 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #硬件工程 #单片机

1. 新建元件

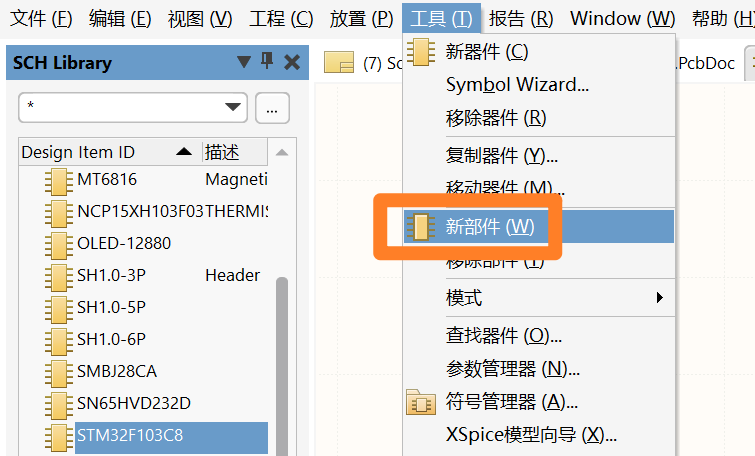

2. 选中该元件，工具->新部件

  此时生成Part A 与 Part B：

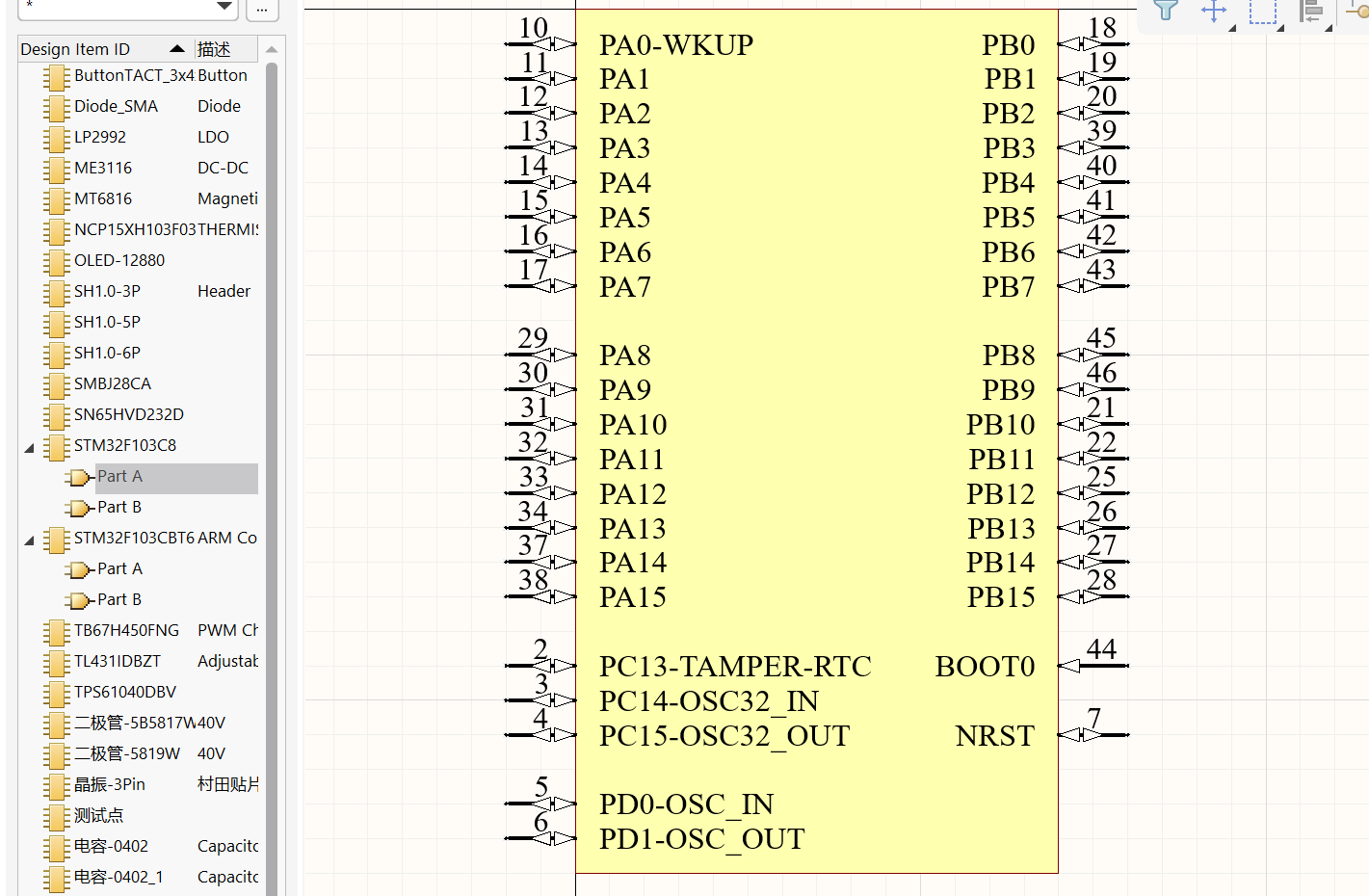

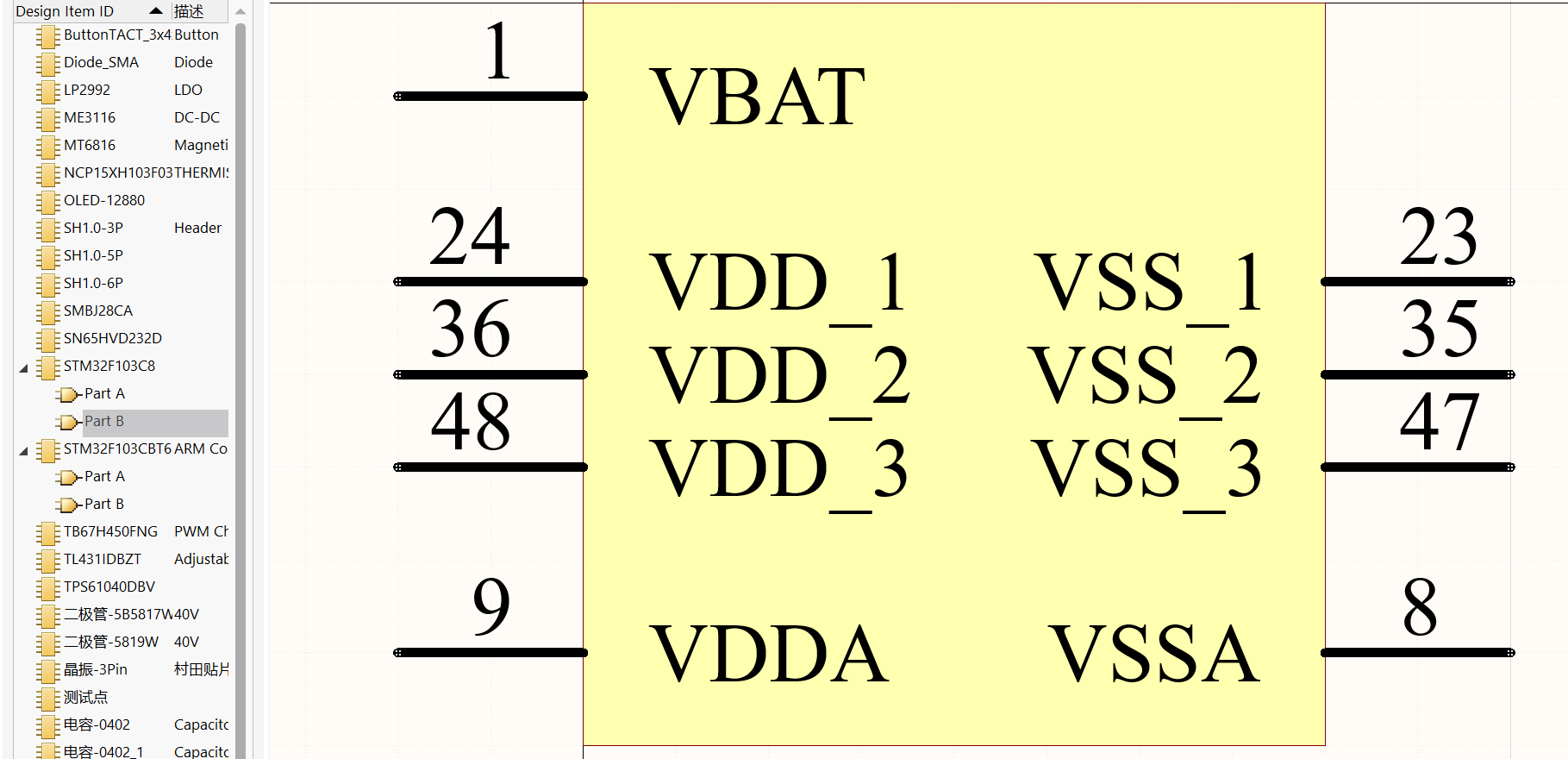

3. 绘制元件（我将STM32F103CBT6分为两个Part）

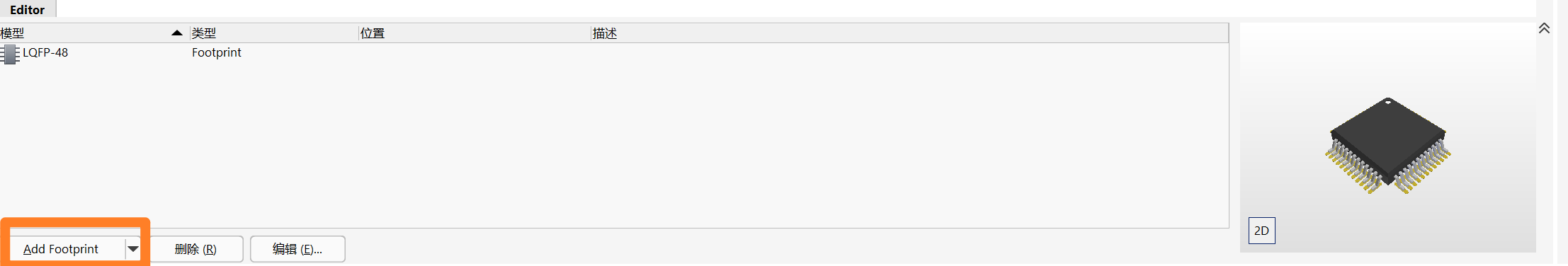

4. 添加封装保存

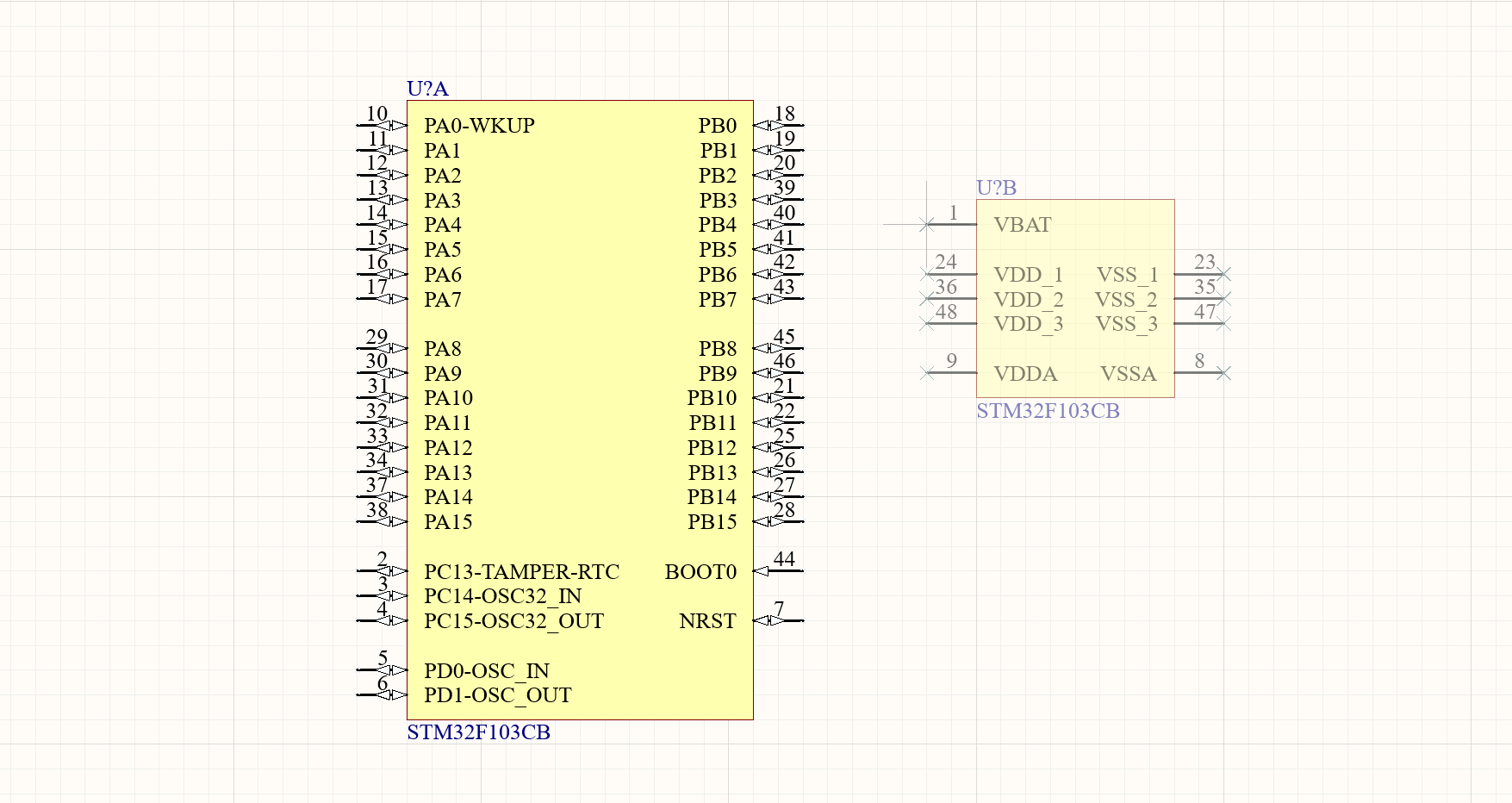

5.放置

  直接放置，放置A后会自动出现B

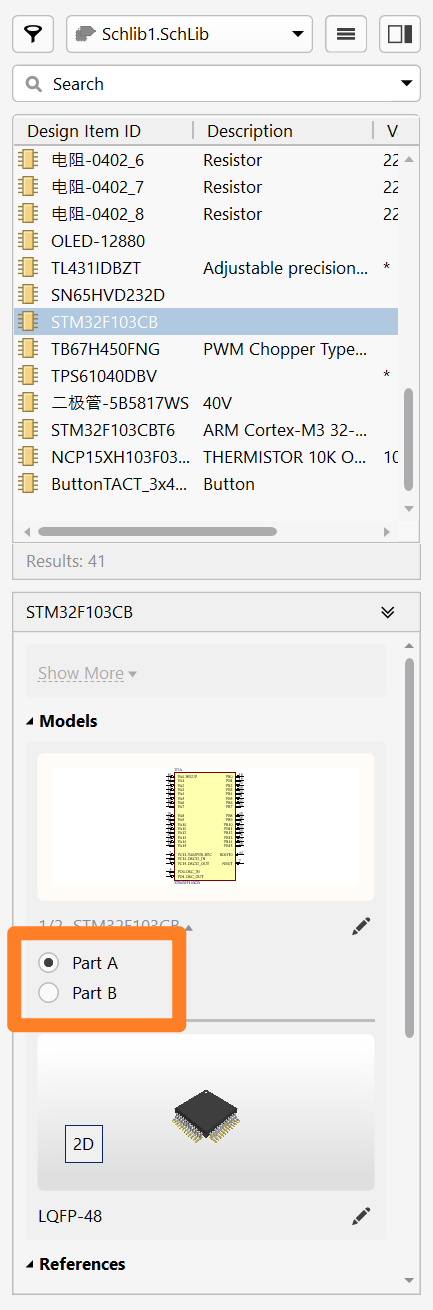

  放置的界面也可以选择放置A还是B
