发光二极管LED是开源项目中使用的最基本的输出设备之一。它们为您提供了一种简单的方法，可以向用户提供有关电路中正在发生的状态的反馈。一种流行的用途是让用户知道设备是否打开的电源指示器。

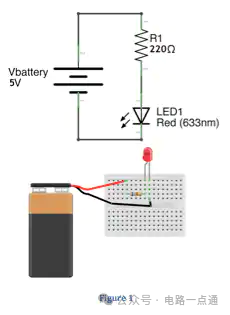

但是将LED直接连接到电源会导致LED烧坏。您必须使用与LED串联的限流电阻进行保护。
计算电阻值需要从数据表中收集有关LED的一些信息。具体来说，我们需要确定LED的正向电压（ V F V_{F} VF）和正向电流（ I F I_{F} IF）。 V F V_{F} VF告诉我们偏置LED开启所需的电压。 I F I_{F} IF告诉我们LED可以处理的最大电流。我们还需要知道将为LED供电的电源电压。

有了这些信息，我们可以应用以下公式计算出限流电阻值：
R l i m i t = V s u p p l y − V F I F R_{limit} = \frac{V_{supply} - V_{F}}{I_{F}} Rlimit=IFVsupply−VF

注：VF代表正向电压，一般小功率LED红、黄、橙、黄绿的VF是1.8-2.4V，纯绿、蓝、白的VF是3.0-3.6V。IF是正向电流，一般小功率LED的IF都是20mA。IR是反向电流。
