LED限流电阻的阻值

1.常见公式未深入探讨

LED限流电阻的阻值是初入电子设计时常会遇到的问题，这个问题看似简单，其实想要选好阻值需要对要LED的性质有深入了解。

在我们想要为LED选取限流电阻的阻值时，搜索到的公式内容大概是：

限流电阻R=（供电电压V-LED导通后正向电压）/想要的电流A

比如5V的供电系统，常假设LED导通电压1.7V，当电流设置10mA.就告诉你需要电阻为（5-1.7）/0.01=330R就行了。

然而实际工程中的情况是多变的，这样看起来选了一个电阻能点亮灯了，其实并没有完全理解LED。比如：为什么导通电压是1.7V，LED不同颜色，不同封装，都是1.7V吗？为什么要用10mA？20mA不行吗？电流的大小对LED有什么影响？

2.LED的特点

LED全称发光二极管和二级管一样有非线性的伏安特性曲线，非线性的伏安特性曲线，非线性的伏安特性曲线。重要的事情说三遍，重点是非线性！非线性即电压和电流变化不成正比。这也是后续求电阻时需时刻注意的！

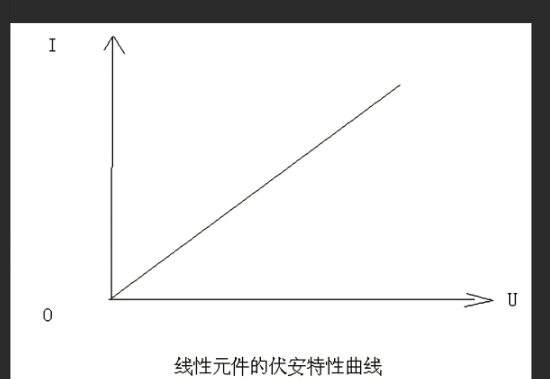

我们常见的电阻的伏安特性曲线如下是线性的，电压和电流成正比是线性变化关系，U/I=R，R是不变的，当电压增加两倍，电流也相应的增加两倍。如5V电压，1K电阻，电流是5mA。电压变为10V时电流相应变为10mA。

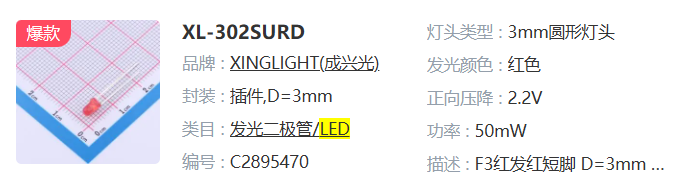

而LED常见型号如下XL-302SURD的直插LED，我们在立创商城找到该型号的数据手册看到LED的特性曲线和电流与光强曲线如下：
