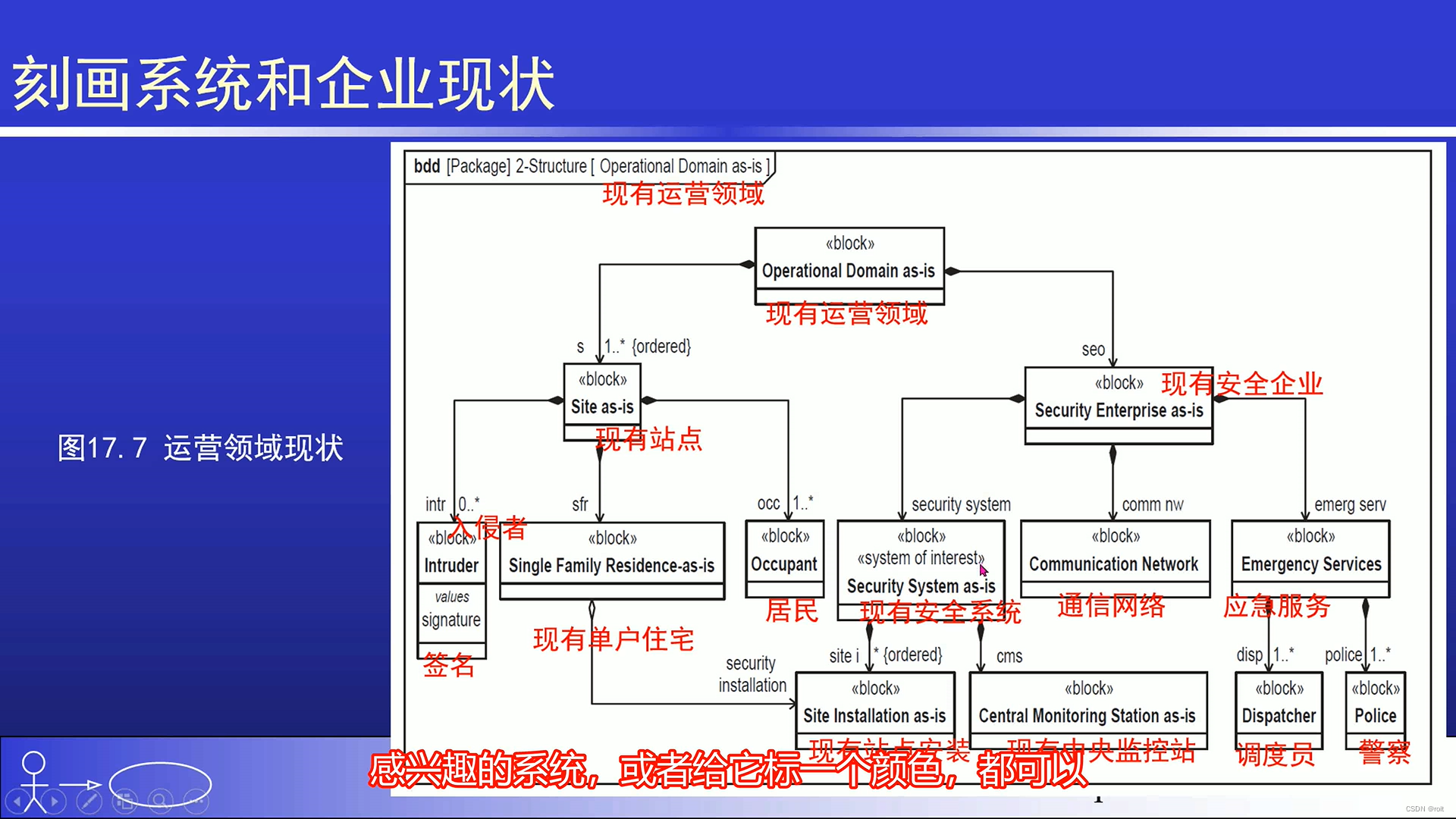

[图解]SysML和EA建模住宅安全系统-02-现有运营领域-块定义图

1
00:00:00,840 --> 00:00:02,440

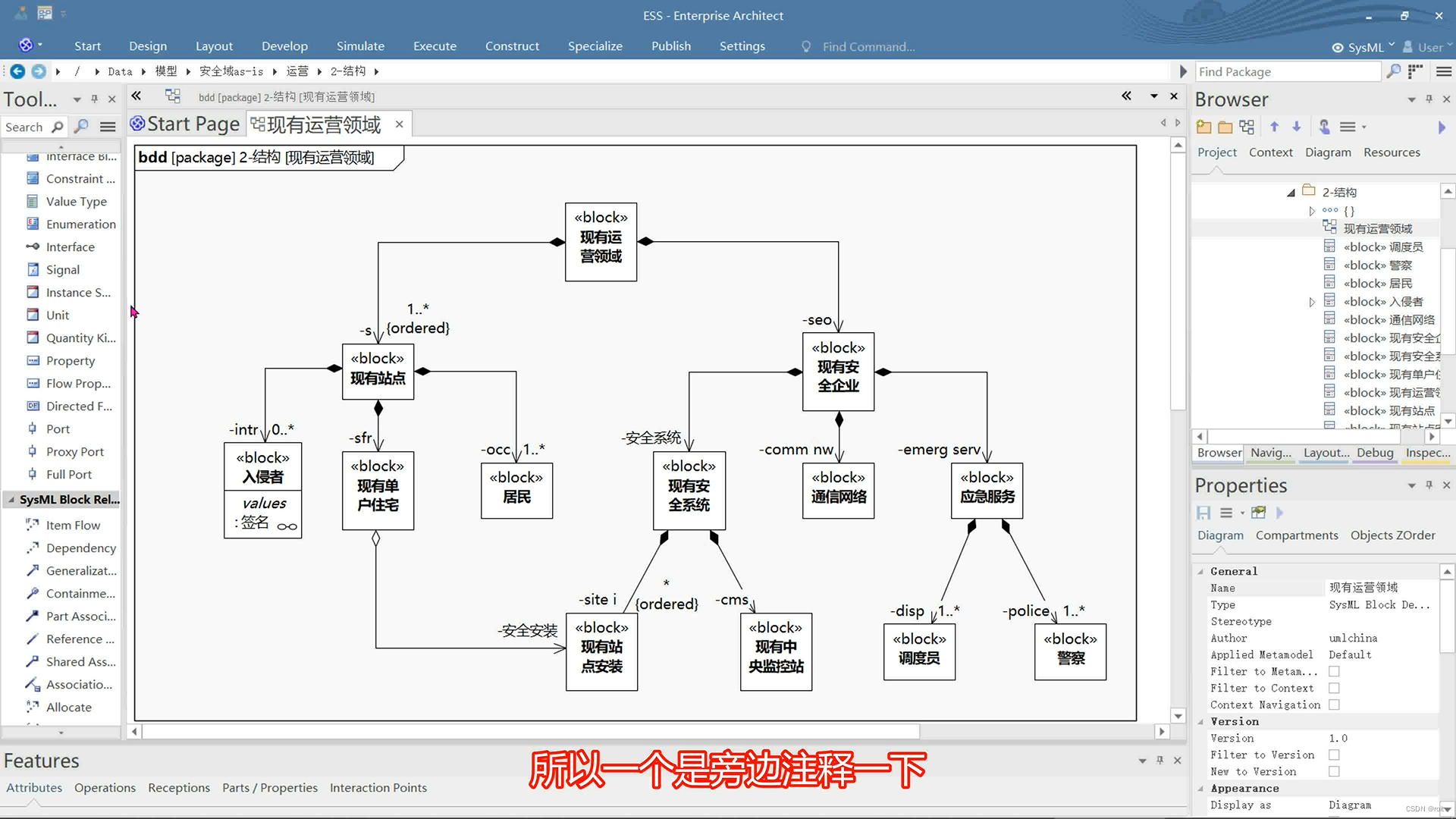

首先我们来看画在哪里

2
00:00:02,570 --> 00:00:08,310
你看，这是图的类型，图里面内容

3
00:00:08,320 --> 00:00:10,780
这是元素类型

4
00:00:10,790 --> 00:00:14,900
这是位置，哪个包

5
00:00:15,160 --> 00:00:16,160
然后，这是图的名字

6
00:00:16,170 --> 00:00:20,560
它是在2-结构在下面

7
00:00:21,740 --> 00:00:26,090
我们来看一下，我们这个图，2-结构有吗

8
00:00:28,020 --> 00:00:31,950
这里，我们统一改成运营

9
00:00:33,230 --> 00:00:35,580
统一改成运营好了

10
00:00:39,880 --> 00:00:41,600
这里有个2-结构，但这是 To be

11
00:00:41,610 --> 00:00:49,340
改进以后的，我们现在描述现状

12
00:00:49,630 --> 00:00:52,050
所以应该是在这里，也要有一个

13
00:00:53,050 --> 00:00:54,460
所以我们把这个加上去

14
00:00:54,470 --> 00:00:56,740
就按照这一套来一遍

15
00:00:58,140 --> 00:01:03,040
添加一个运营的包

16
00:01:04,630 --> 00:01:09,220
下面
