《软件方法》第5章自测题2
8 [ 多选题 ]

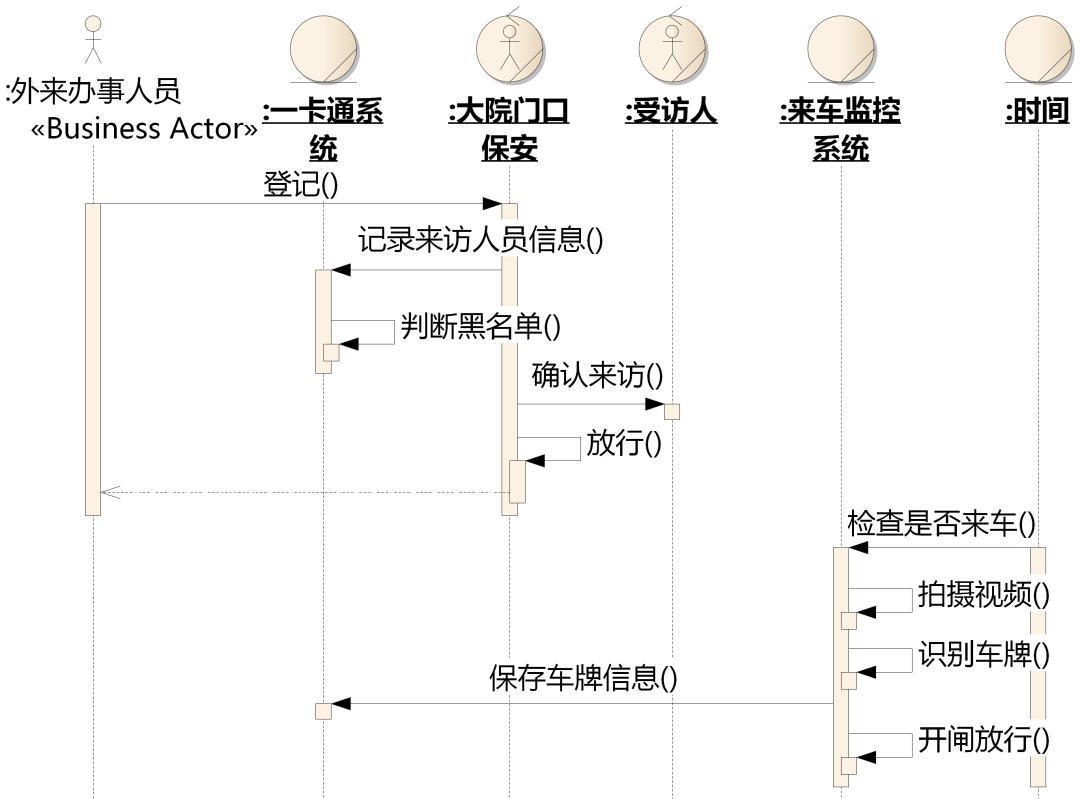

根据以下业务序列图，请问属于“一卡通系统”用例的有：
A) 外来办事人员→登记
B) 一卡通系统→判断黑名单
C) 大院门口保安→记录来访人员信息
D) 受访人→确认来访
E) 来车监控系统→保存车牌信息
F) 时间→检查是否来车
答案和解析
正确选项为 C) 大院门口保安→记录来访人员信息 和 E) 来车监控系统→保存车牌信息

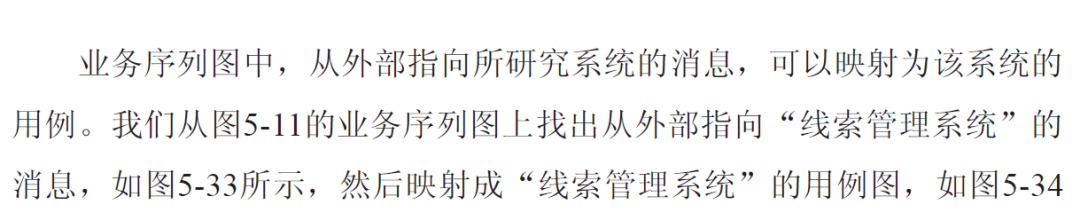

书中知识点：
9 [ 单选题 ]

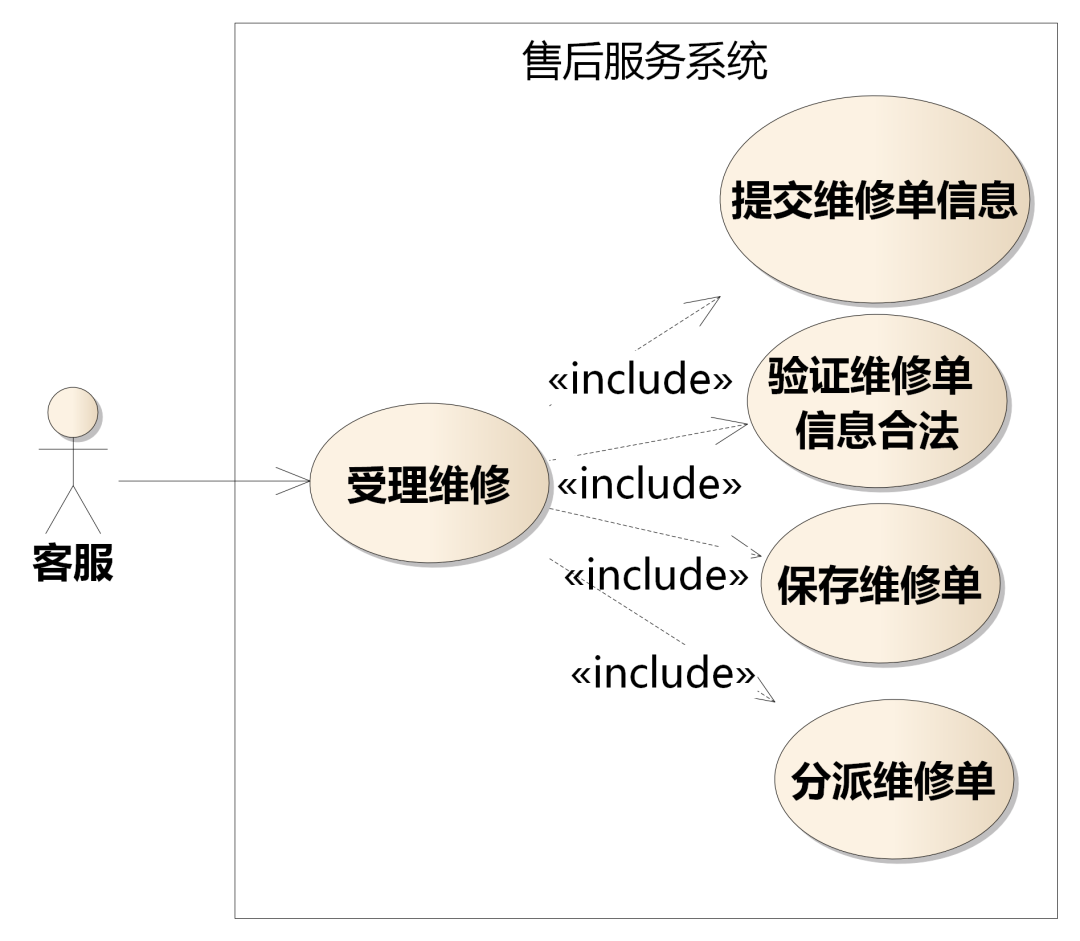

以下用例图的错误应该如何改正？
A) 提交维修单信息是客服的责任，应该删掉。
B) 将<>箭头方向反过来。
C) 右边四个只是步骤不是用例，删掉。
D) 标出各用例的先后顺序。
E) 将<>改成<>。
F) 将右边四个放在下一层次用例包中。
答案和解析
正确选项为 C) 右边四个只是步骤不是用例，删掉。

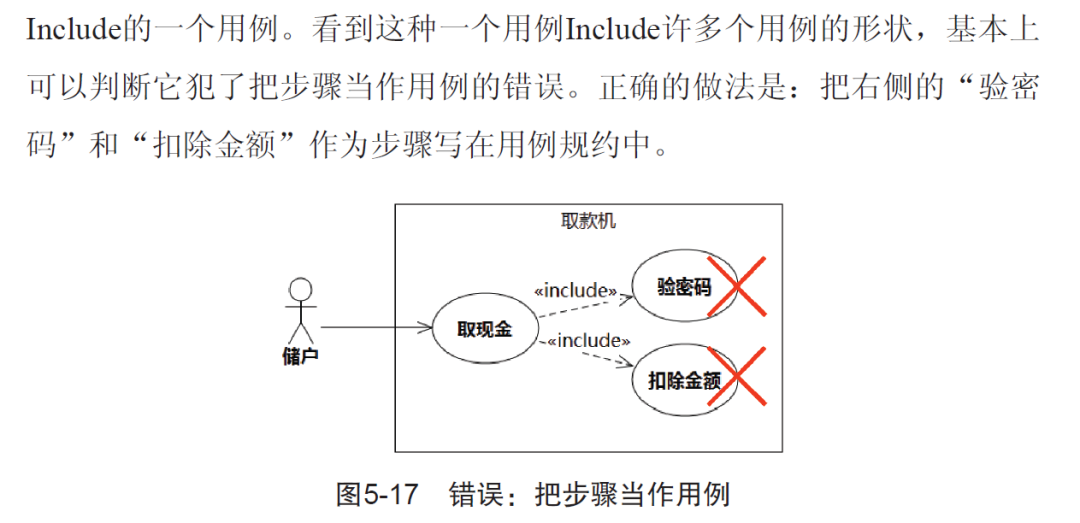

书中知识点：
10 [ 多选题 ]
以下形状中，哪些是已完成的用例图可以出现的？

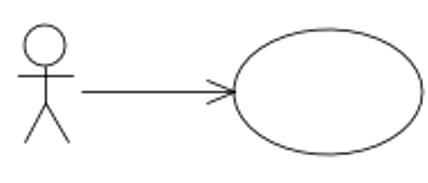

A)
B)

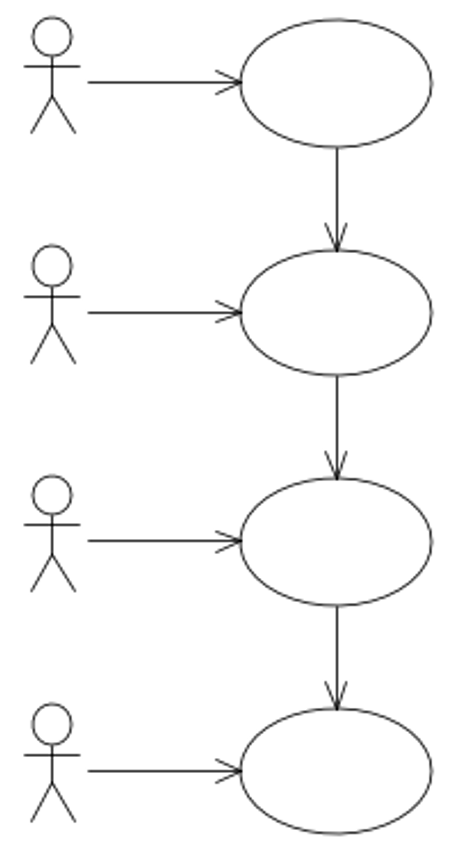

C)
D)
答案和解析
正确选项为A和B

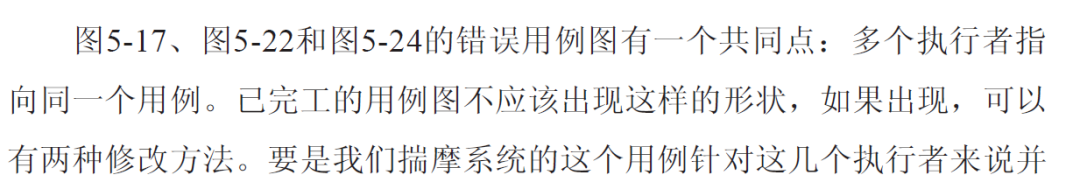

书中知识点：

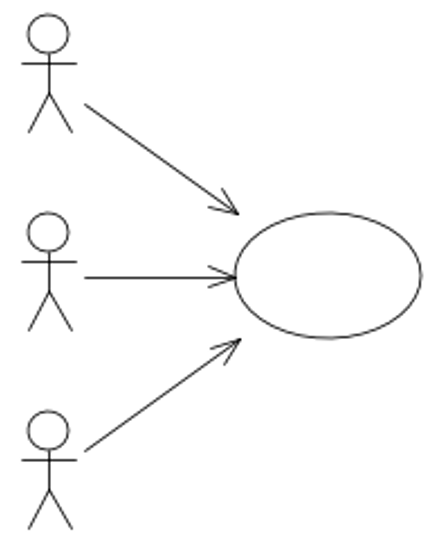

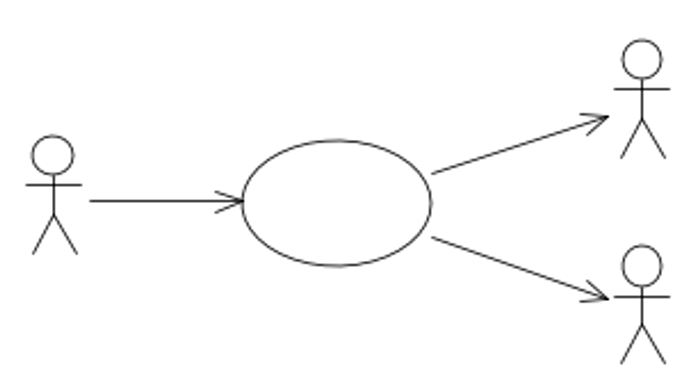

由上可知，不选C，而B中一个主执行者，两个辅执行者，这个可以。
用例是对系统的一种用法。各个用例是独立的，没有先后顺序，用例之间也不存在数据传递。

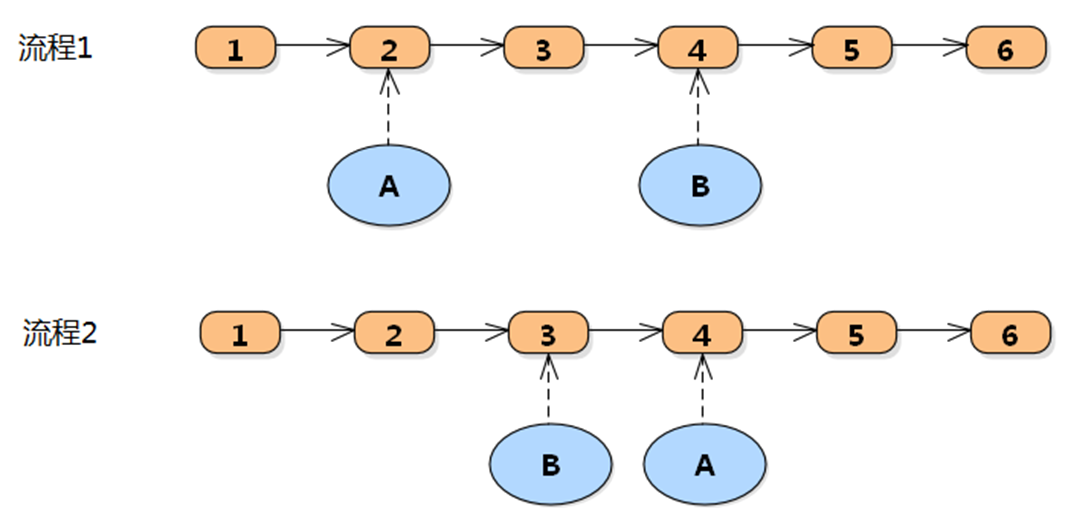

某个更大的场景，对系统的使用可能有一定的顺序，但这个顺序是由场景带来的，不是用例本身的顺序。
例如，人会跑步、游泳、骑自行车，它们之间没有顺序。在"铁人三项"场景下，可能会观察到大家都是先游泳，再骑自行车，再长跑，但这是"铁人三项"带来的顺序，不是跑步、游泳、骑自行车本身的顺序，很可能换一个场景，就不是这个顺序了。
那有没有大用例“调用”小用例，把自己知道的一些数据传给它？
事实上，没有“调用”，也没有“它”。
用例的内容是目标系统作为一个整体和外部系统交互的若干回合，像这样：
执行者做什么
系统做什么
……
用例之间没有“调用”关系，可以有《include》关系。用例A《include》用例B，只是说用例A所描述的交互回合包含用例B所描述的交互回合，但它们描述的交互是同一层面的。
如果说有一个“它”可以调用，这个“它”已经不是用例了，而是设想了系统的某个组件。
