本文讨论了一位开发者关于文件和文件夹权限管理的UML类图设计问题。潘加宇老师指出，用户不应泛化为角色，并建议使用Resource-ResourceType-RightType结构来表示权限分配，同时提出文件和文件夹可以作为ResourceType的对象，通过组合模式处理特殊权限。他还提醒，若资源关系不复杂，可以简化模型。讨论涉及了类图的正确构建和权限管理系统的有效设计。

软件方法（下）分析和设计第8章连载[20210816更新]分析之分析类图——知识篇

/sun(200***77) 8:11:55

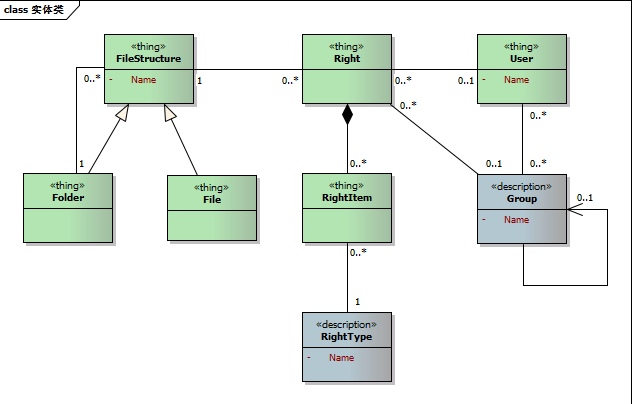

潘老师，我这里做了个文件及文件夹对应用户及用户组的权限管理的类图，请指教一下呢，谢谢

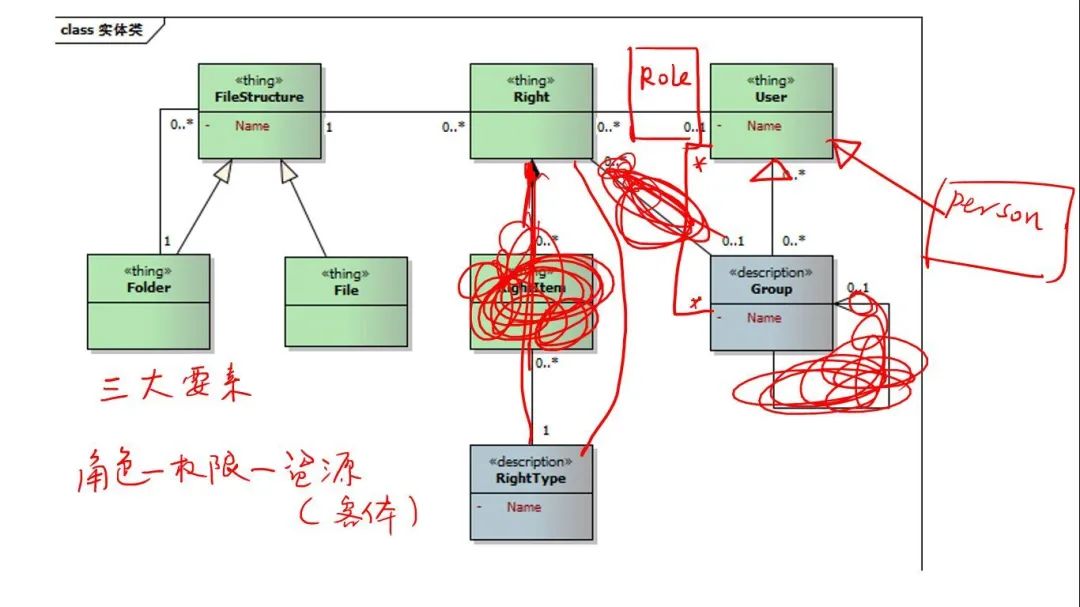

潘加宇(3504847) 8:21:35
/sun(200***77) 8:29:24
那之前画的，这样的合适吗？请忽略颜色错误哈，呵呵
/sun(200***77) 8:31:56
Group那个的多重性应为0…N
潘加宇(3504847) 8:34:38
我刚才已经改了，右边部分是Role–User（Person，Group）
User泛化Role不对的，不能说用户是一种角色，用户扮演多个角色，用户有个人用户，群组用户
/sun(200***77) 9:35:46
潘老师，如果我想表示文件夹或文件有些什么权限选择，要怎样来连接：给Filestructure加一个类型（文件、文件夹有不同的权限可分配），然后这个类型跟RightType关联，还是怎样？又用了泛化，如果再加类型，感觉有一点冗余？
/sun(200***77) 9:40:37
文件、文件夹
吴家龙<wujia***126.com> 9:41:02
文件/文件夹可以使用组合设计模式.
四爷(47***493) 9:41:05
FileStructure没有泛化？
潘加宇(3504847) 9:43:43
Resource–ResourceType-（apply to）–RightType
/sun(200***77) 9:43:48
是用的组合模式，再想要不要在FileStructure加个类型（是文件还是文件夹），类型再关联权限类型，实现效果如：文件夹和文件都有读取、写入的权限，但文件夹有列出文件夹内容权限，这个是文件没有的
/sun(200***77) 9:55:35
FileStructure是Resource的一种，以泛化关系来，然后Resource关联Right实现权限分配，ResourceType与RightType实现可分配权限，这样对吗？
潘加宇(3504847) 9:57:32
可以不用这么复杂了，File、Folder就是ResourceType的一个对象
潘加宇(3504847) 9:58:09
资源之间允许组合的规则，也可以通过ResourceType之间的关系来定义
/sun(200***77) 10:54:15

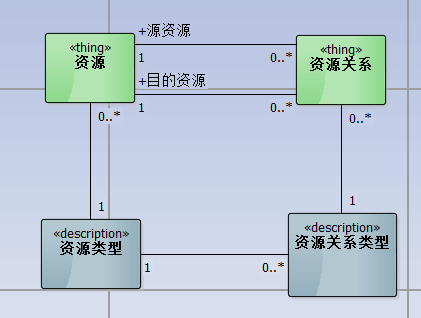

@潘加宇潘老师是这个意思吗？

UMLChina5(2925524189) 19:38:30
资源的关系没有多种的话，右边两个可以去掉。资源的自反关联表示实际的关系，资源类型的自反关联表示允许发生关系的规则
