Convolution & DepthWise Conv

CNN中的卷积(Convolution)操作详解

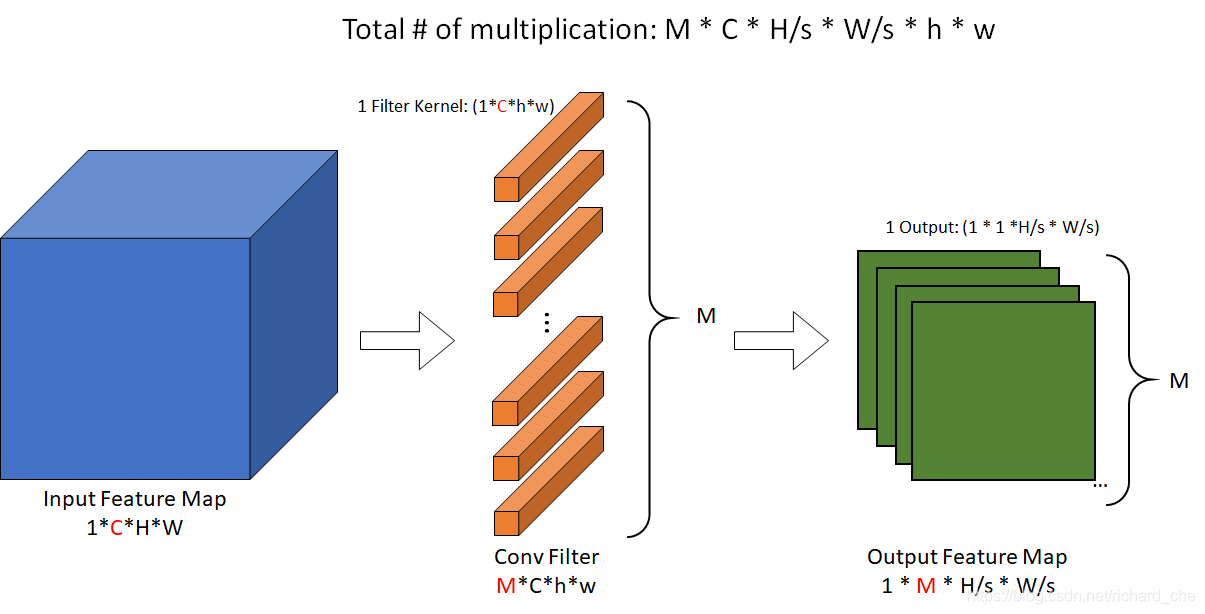

CNN中的卷积层为了能适配NCHW这样的layout，将卷积的参数也设计成４维矩阵的形式，如下图所示（假设batch size = 1）

• h,ｗ分别为卷积核的大小，比如（５，５），（３，３）
• 一个卷积核：定义为(1, C, h, w)这样的格式，C为输入特征图的通道数
• 输入特征图经过一个卷积核后变成1*1*H/s*W/s，其中s为卷积的步长(stride)
• 如果输出通道数为M，则会有M个这样的卷积核（绝大多数情况下这M个卷积核的参数或者说权重都不相同）
• M个输出结果堆叠成1*M*H/s*W/s，形成输出特征图

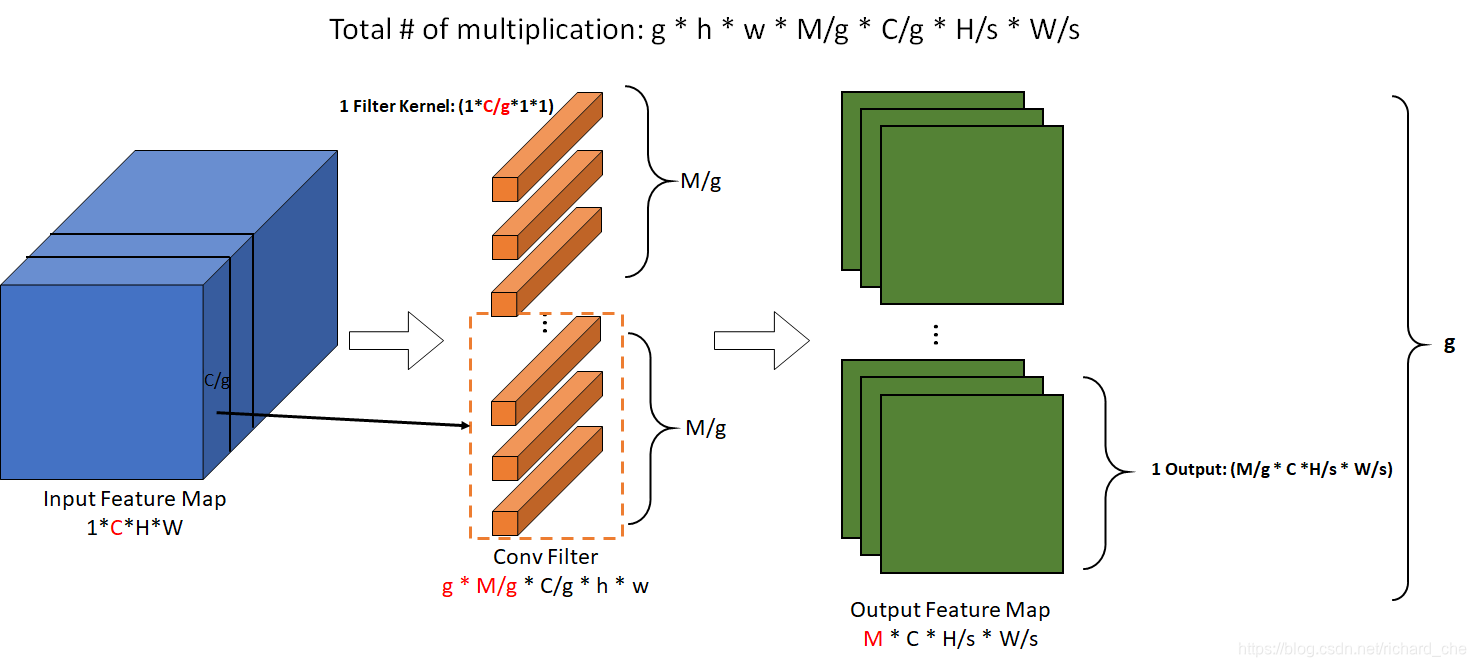

分组卷积(Group Convolution)操作详解

• 顾名思义，将输入特征图划分成g个组，每组大小为(1*C/g*H*W)
• 每组经过M/g个  C/g * h * w的卷积核，形成(M/g * C *H/s * W/s)的分组输出
• 将每个分组输出堆叠起来（总共有g个组），最终形成M*C*H/s*W/s的输出特征图

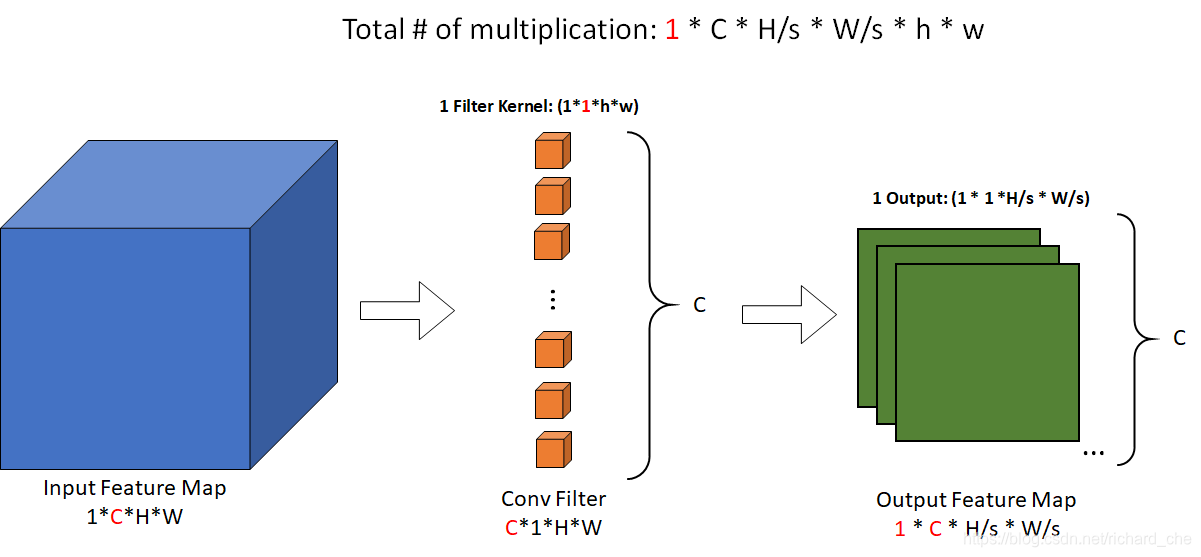

深度卷积(DepthWise Convolution)

• 分组卷积中M = C，g=C，即可得到MobileNet中的深度卷积
• 具体操作如下图所示：
