在Adams中创建轨迹线，轨迹线导出到Solidworks和ANSYS SpaceClaim【张毛毛的学习笔记】

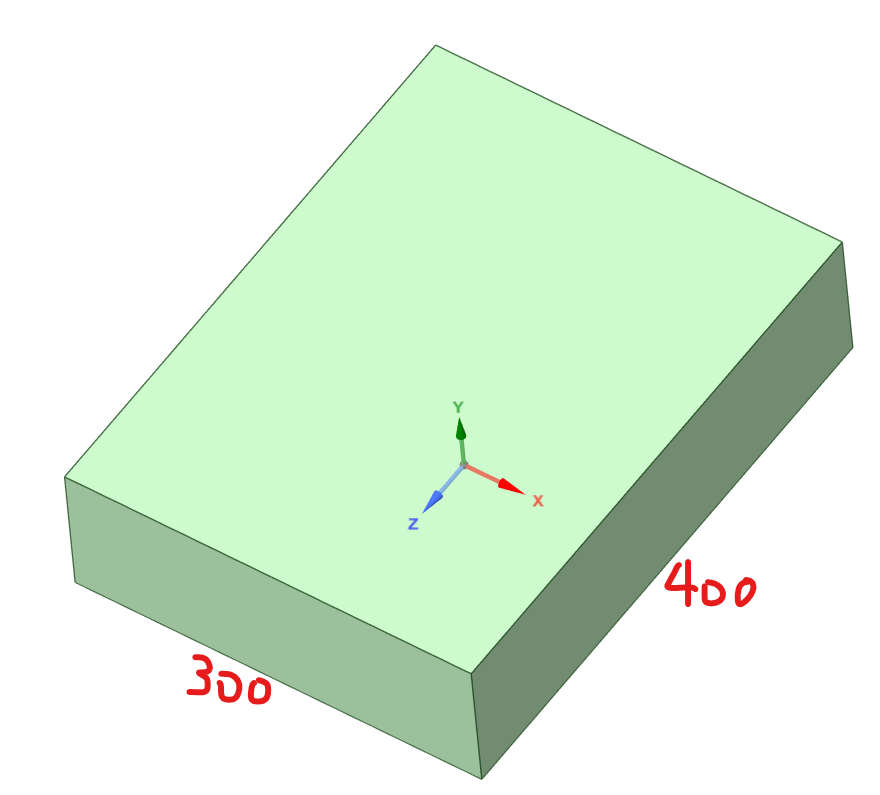

1、用ANSYS SpaceClaim画个长400宽300高100的长方体。

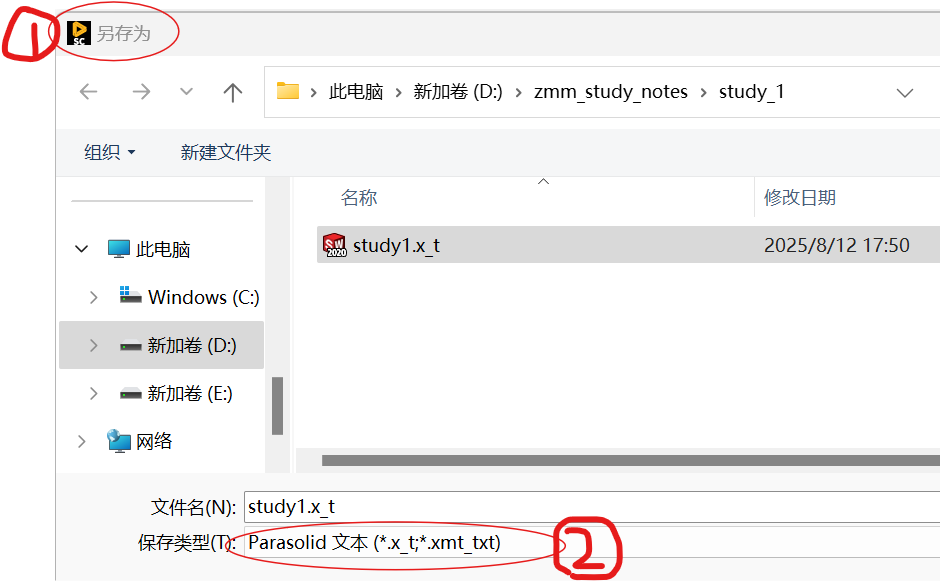

2、另存为x_t格式。

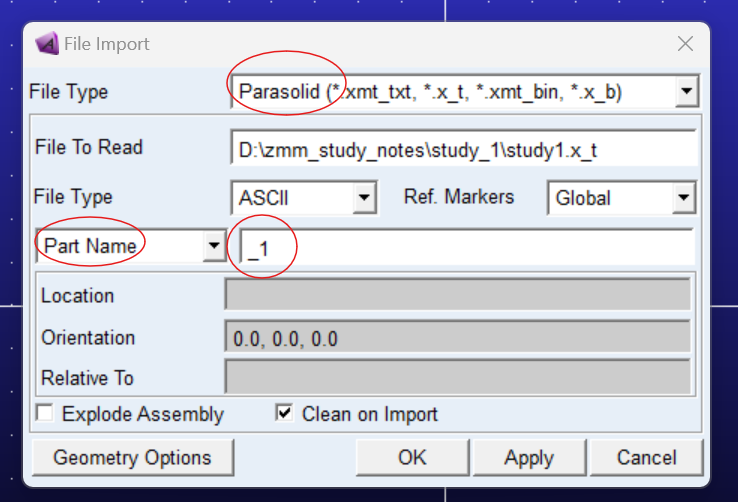

3、打开Adams，New Model–File–Import–Flies Type选Parasolid–Part name输入 _1

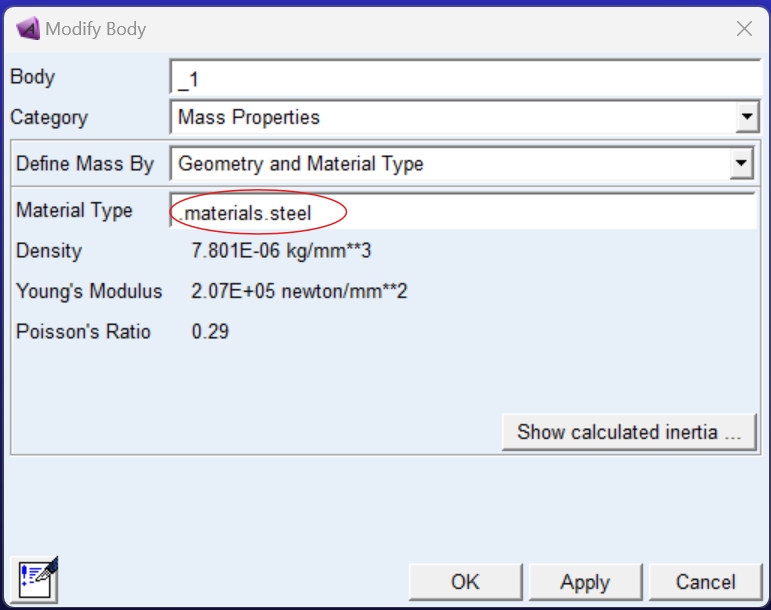

4、附材质。

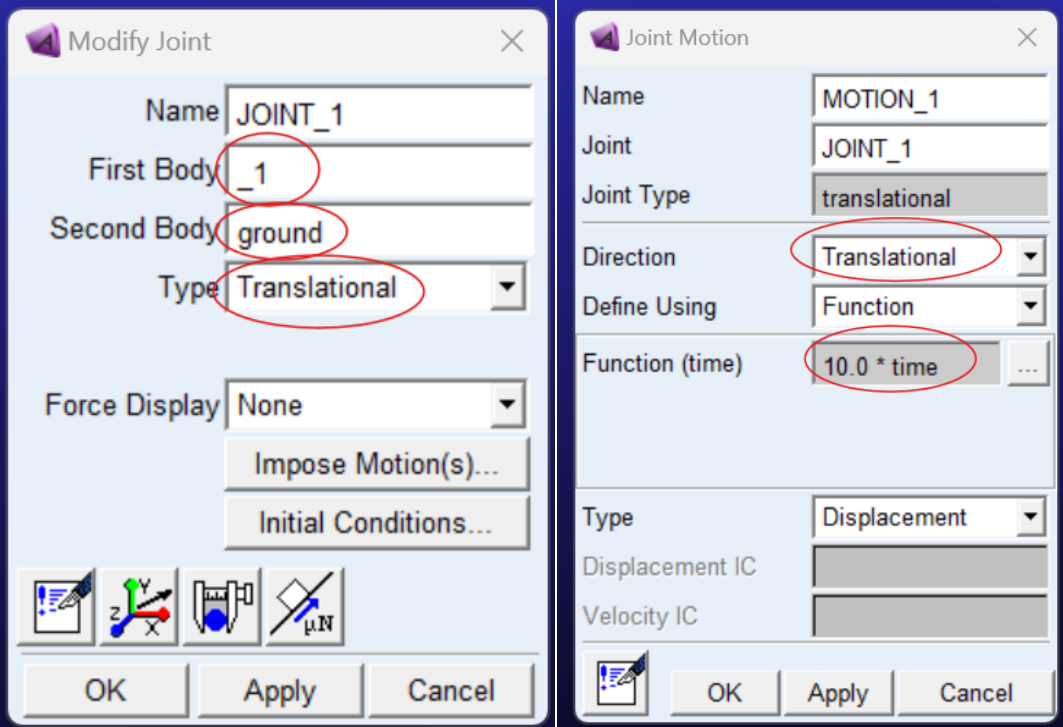

5、建立1个移动副，对这个移动副施加位移驱动。

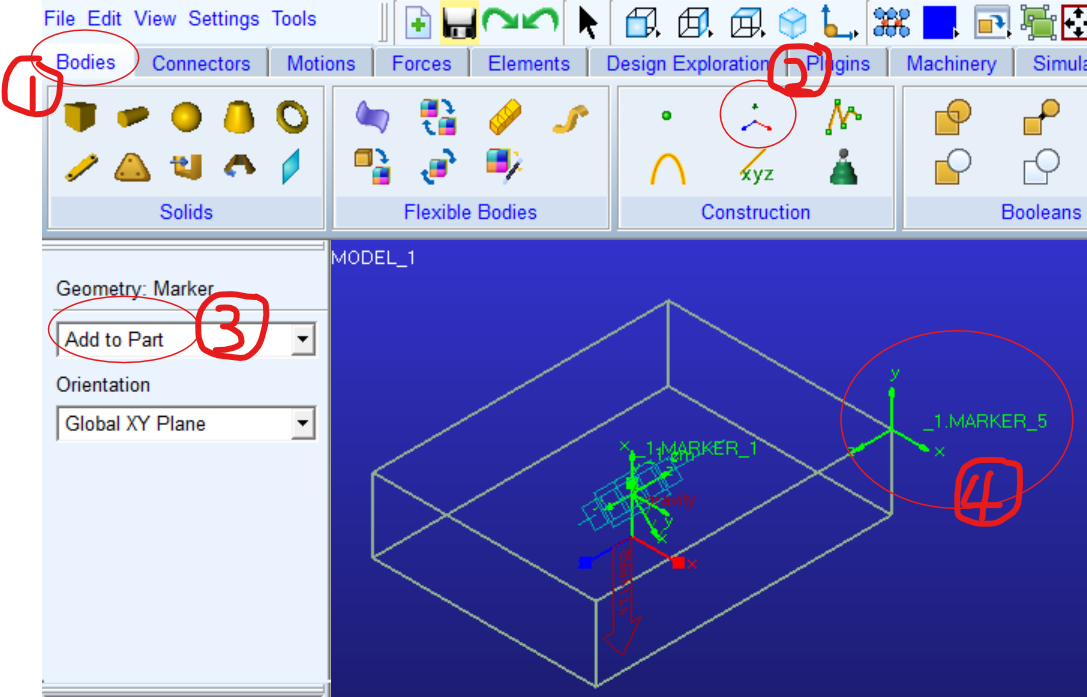

6、在要输出轨迹线的位置，创建1个Market点。本文是Marker_5，记住自己的Marker点编号哈。第8步用。Bodies–Marker–Add to part–选中长方体–选择右上角顶点。

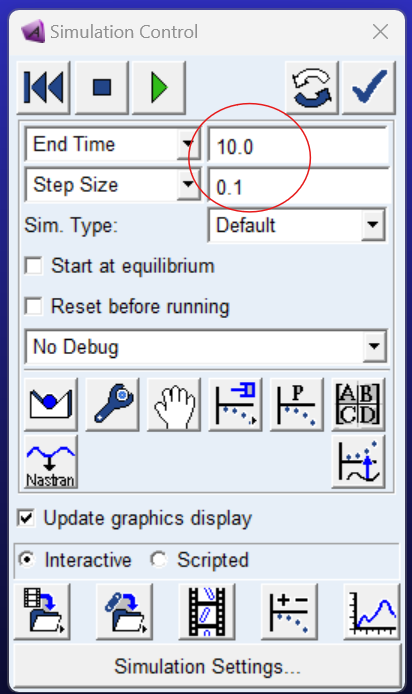

7、分析时长10s，分析步长0.1。

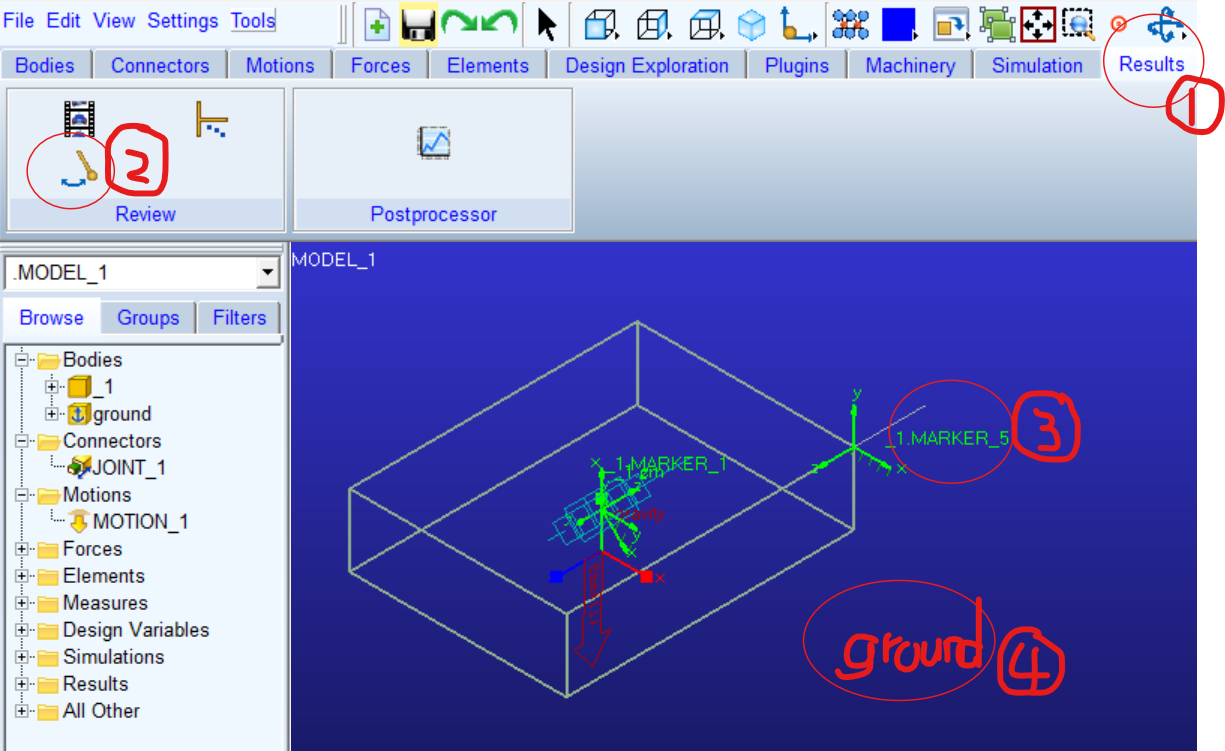

8、Results–Review–Trace…，鼠标左键点击一次Marker_5，再点击一次ground，就会发现Marker_5附近出现一个白色的直线，它就是属于长方体的Marker_5相对于地面的轨迹线。

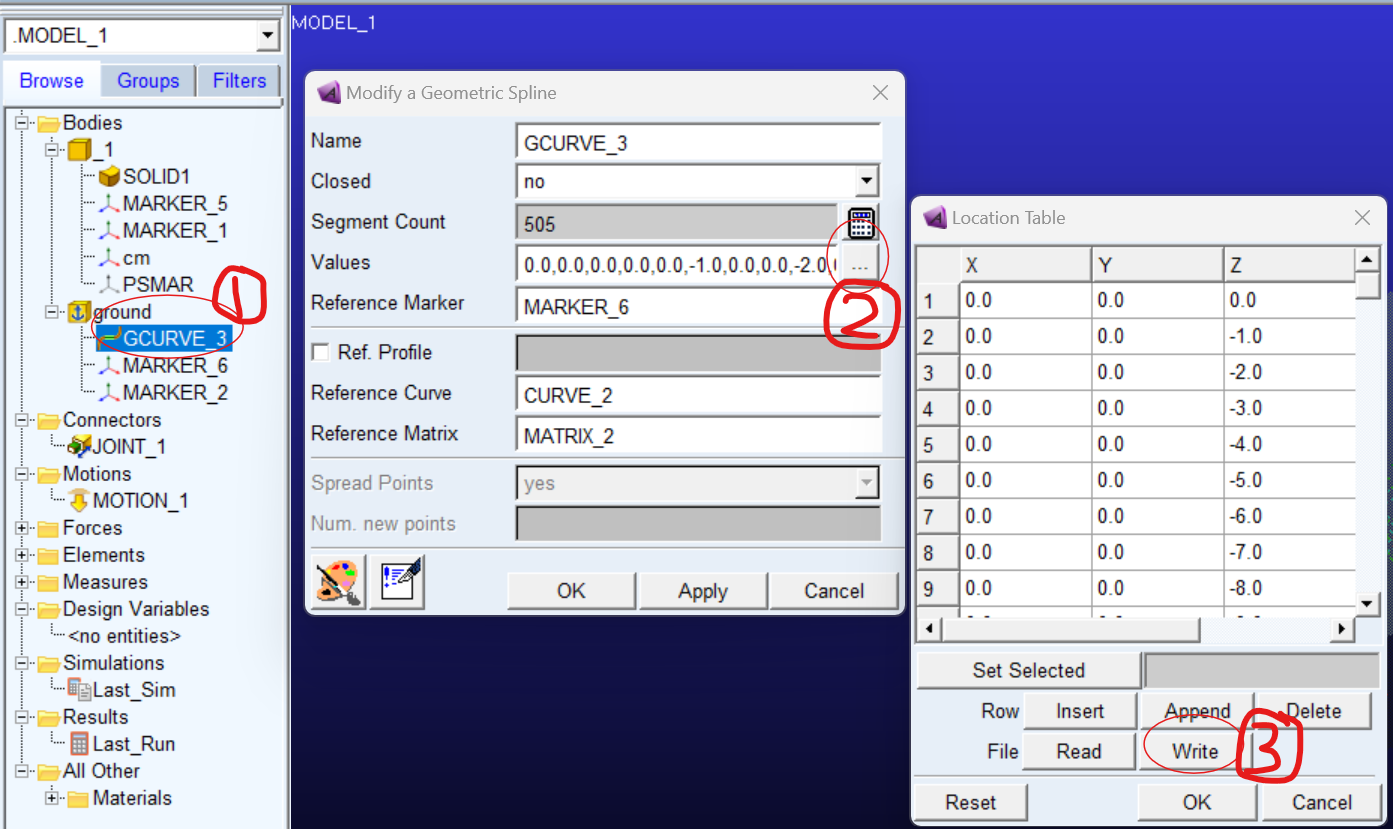

9、在模型树的ground里，找到这个曲线，右键它，选modify，点…，点Write，命名为1.txt（注意这个txt也需要手动输入的哈）。

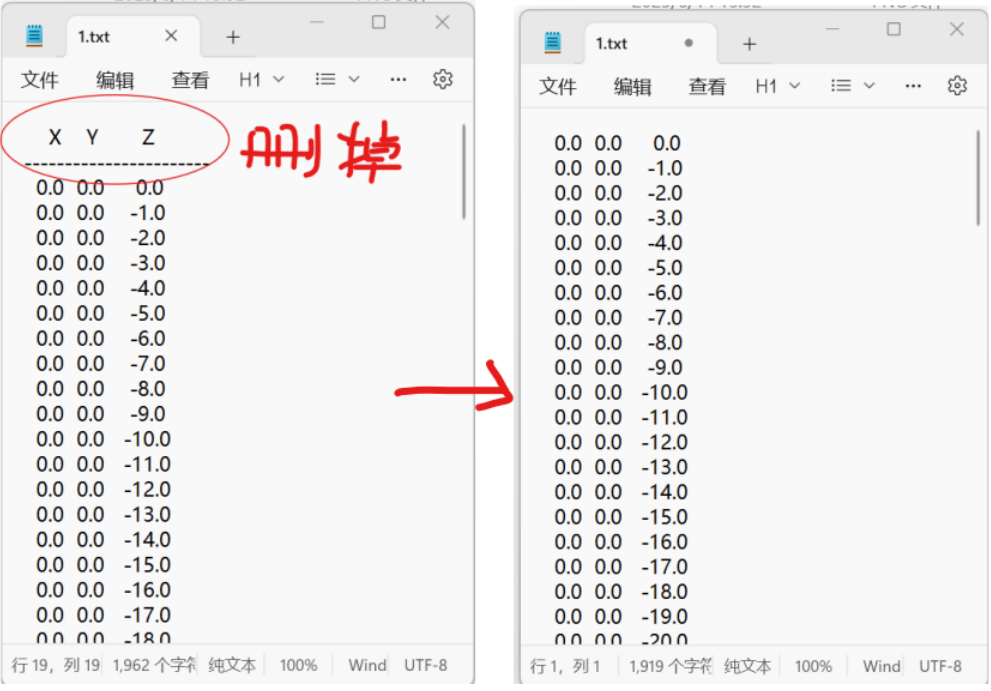

10、打开这个txt文件，把xyz和那一行虚线，都删掉，再保存关掉。

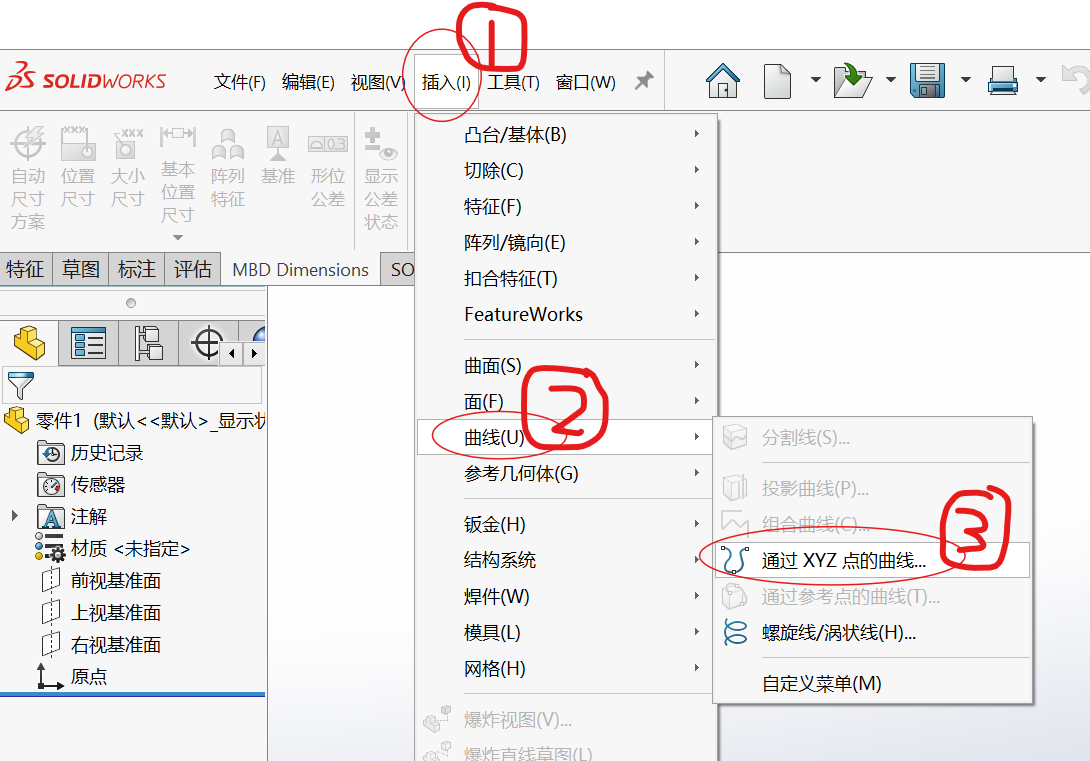

11、打开SolidWorks，新建一个零件图，插入–曲线–通过xyz点的曲线

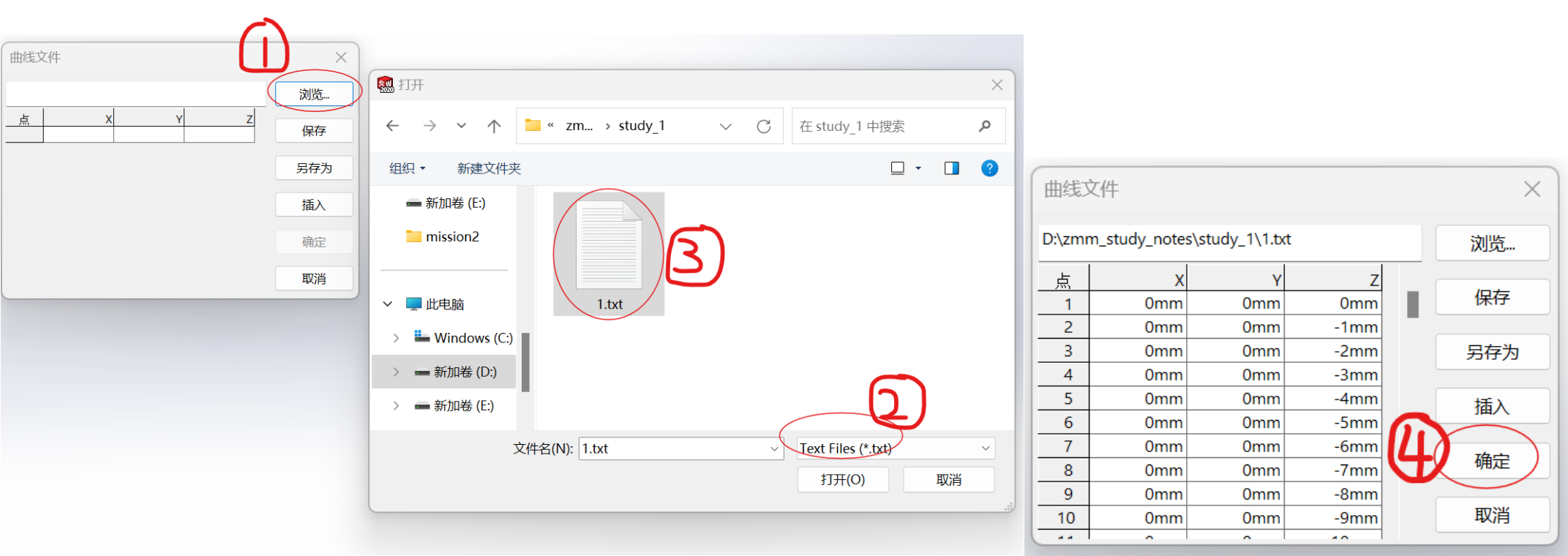

12、浏览–文件格式改为txt类型–选1.txt文件–确定。

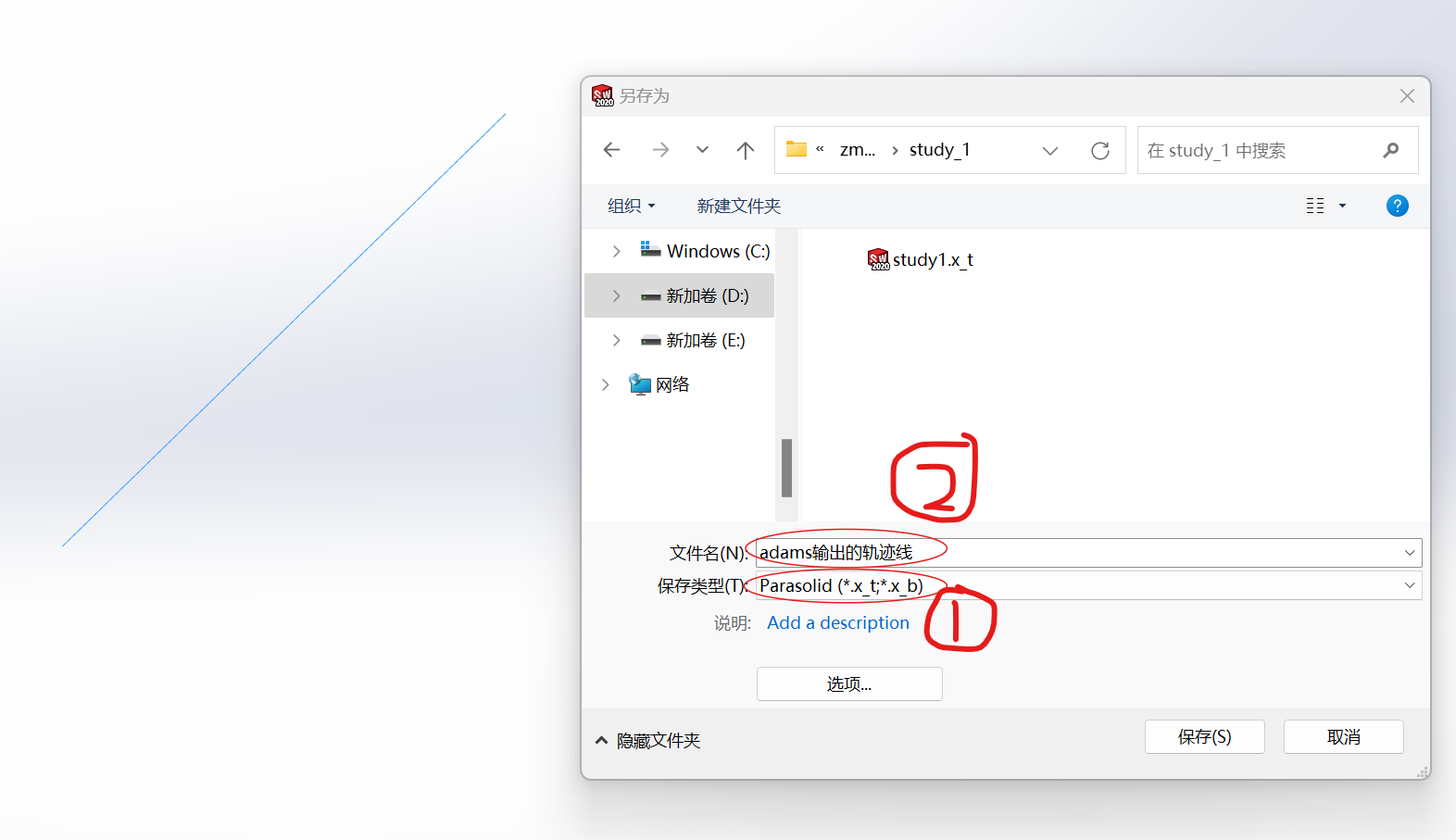

13、轨迹线导入到了solidworks，修改格式为x_t文件，重命名。

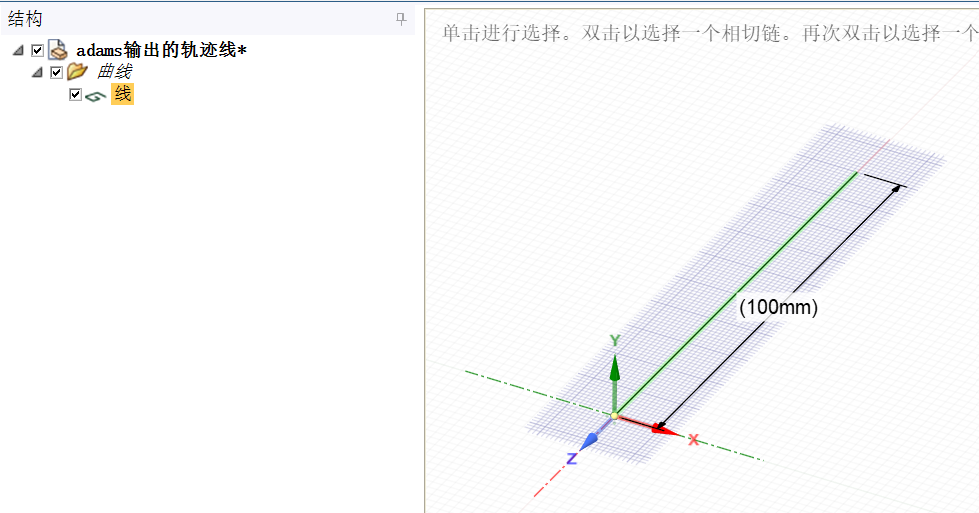

14、打开ANSYS SpaceClaim，文件–打开–文件格式改为全部类型–选中x_t文件–打开。
