【EA】EA如何绘制波形图(一)

本文将指导你使用EA软件,通过思维导图的方式学习波形图的基础绘制步骤,并预告后续的高级绘制技巧分享。

今天与思维导图的方式,向大家展示如何用EA 软件绘制波形图的基本操作步骤,接下来陆续展示绘制的基本技巧。

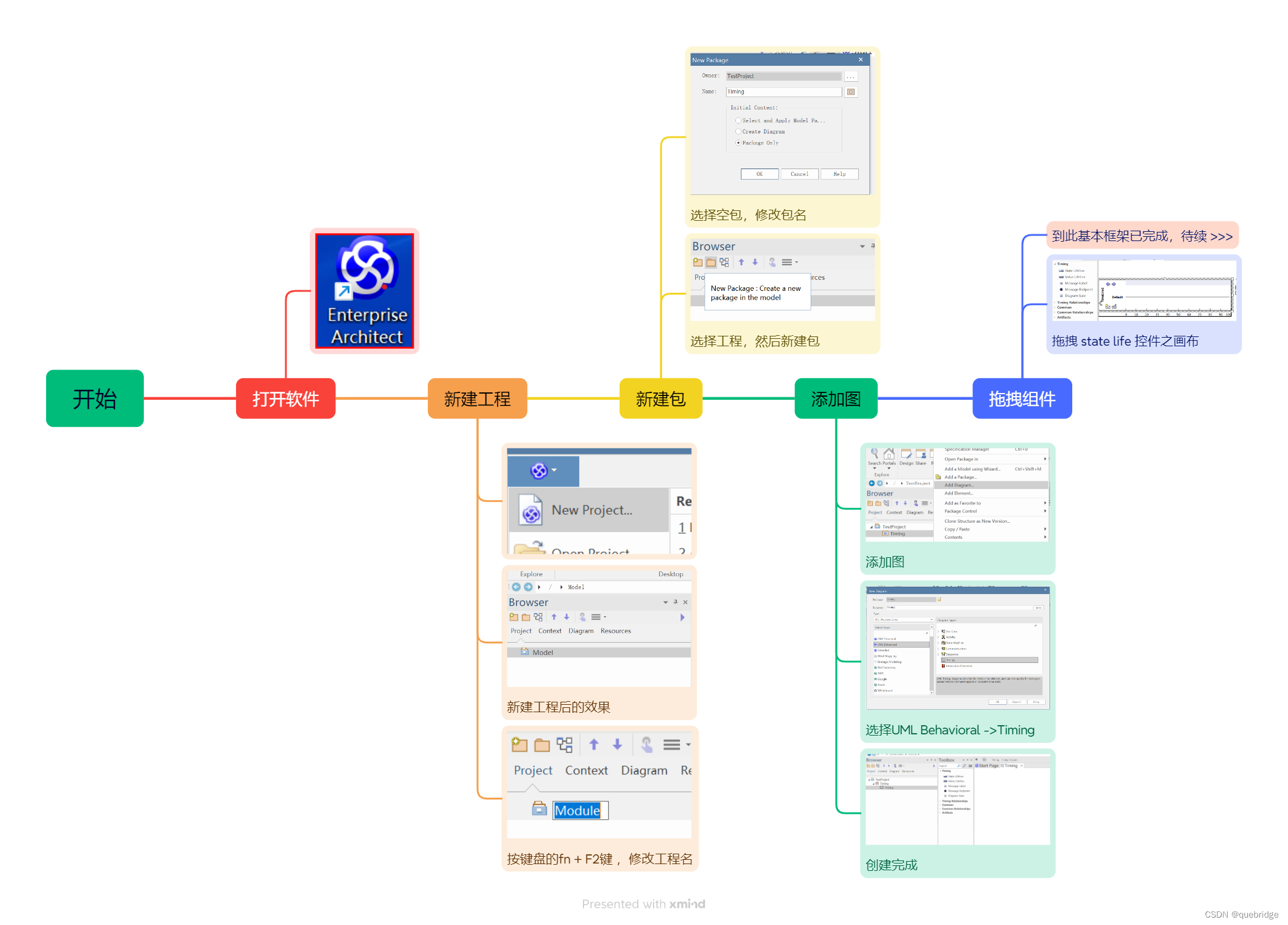

EA 画波形图基本步骤

### 51单片机波形发生器设计与Proteus仿真 使用51单片机和Proteus进行波形发生器的设计,通常需要结合硬件电路设计、软件编程以及Proteus的仿真功能。以下是关于该主题的专业解析。 #### 硬件设计 在Proteus中设计波形发生器时,需要构建个包含51单片机(如STC89C52或AT89S52)及其外围电路的系统。常见的外围电路包括DAC(数模转换器)、放大器等,用于将数字信号转换为模拟波形并输出[^1]。 例如,可以使用DAC0832作为数模转换芯片,通过单片机控制其输入数据来生成不同波形。此外,还需要设计个时钟源和复位电路以确保单片机正常运行。 #### 软件设计 波形发生器的核心在于通过程序生成不同的波形数据,并将其发送到DAC进行转换。以下是实现正弦波、方波和三角波的基本方法: - **正弦波**:利用查表法,预先存储正弦波的个周期的数据点,然后通过循环读取这些数据点并发送到DAC。 - **方波**:通过定时器中断控制高低电平的切换,从而生成方波。 - **三角波**:采用递增和递减的方式生成电压值,并通过DAC输出。 以下是个简单的C语言代码示例,用于生成方波: ```c #include <reg52.h> sbit DAC_OUT = P1^0; // 定义DAC输出引脚 void Timer0_Init() { TMOD |= 0x01; // 设置定时器0为模式1 TH0 = 0xFC; // 设置初值 TL0 = 0x18; // 设置初值 EA = 1; // 开启总中断 ET0 = 1; // 开启定时器0中断 } void main() { Timer0_Init(); // 初始化定时器 TR0 = 1; // 启动定时器 while (1); // 主循环 } void Timer0_ISR() interrupt 1 { static bit state = 0; if (state) { DAC_OUT = 0; // 输出低电平 } else { DAC_OUT = 1; // 输出高电平 } state = !state; // 切换状态 } ``` #### Proteus仿真 在Proteus中进行仿真时,首先需要绘制电路图,包括51单片机、DAC0832以及其他必要的外围元件。随后,将编写的C语言程序编译为HEX文件,并加载到Proteus中的单片机模型中。运行仿真后,可以通过示波器观察波形输出,验证程序的正确性。 ### 注意事项 在实际操作中,需要注意以下几点: - 确保Proteus版本支持所使用的单片机型号。 - 在编写程序时,应考虑定时器的精度和DAC的分辨率,以保证波形的质量。 - 使用示波器工具时,需正确连接探头至目标信号端。
