【EA】EA如何绘制部署图(一)

---

前言

一、什么是部署图？

     部署图是一种展示运行时进行处理的节点和在节点上存在的制品的配置的图。部署图阐述了在实际应用中软件及运行环境的关系，并且描述了软件部署在硬件上的具体方式。部署图侧重于系统安装、部署的拓扑结构

二、部署图示例

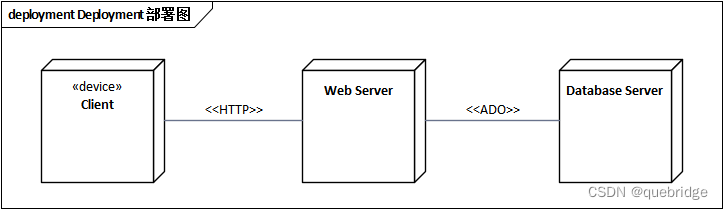

     示例显示了一个C/S 架构的系统的简易部署图。图中包含了三个节点，分别代表客户端（Client）、服务端（Server）和数据库服务器（Database Server）.其中客户端和服务器端之间通过HTTP 协议通信，而服务器和数据库服务器之间通过ADO进行通信。

三、部署图元素及关系

1.元素

    常用Node、Device .
     节点是运行时的物理对象，如服务器。

2.连接

四、绘制步骤

1.选中Package1-> Add a Model using Wizard

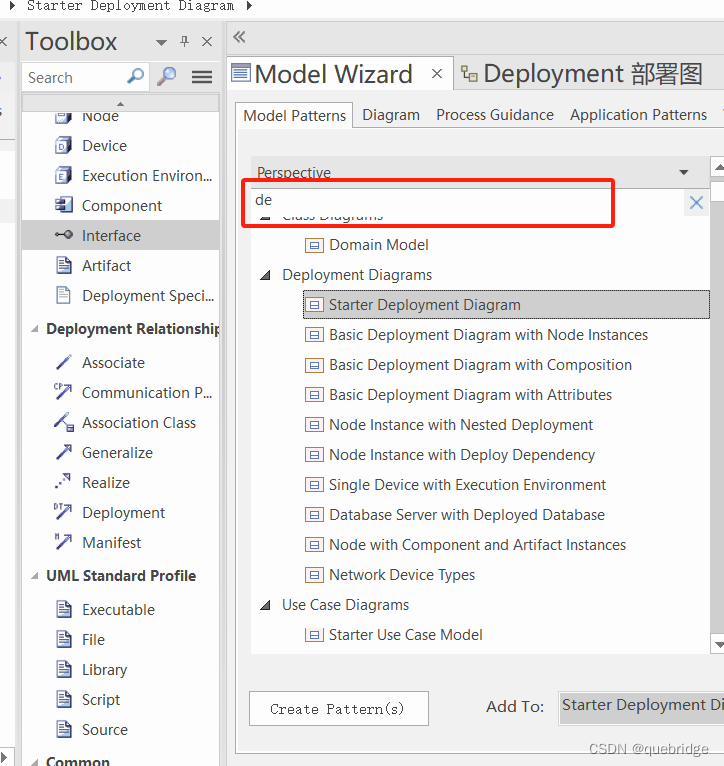

2.在搜索框中输入：de

3.最后点击 Create Pattern(s)

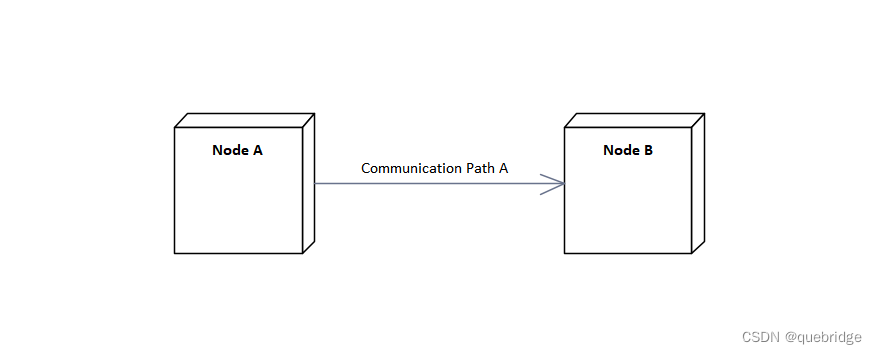

   生成后的效果如下：

4.增加一个Device

拖拽Device 至右侧的画布中，效果如下。

4.最后完成属性的修改及连线。

总结

以上就是今天要讲的内容，本文仅仅简单介绍了的使用EA 手绘白板的使用。
