【EA】EA WhiteBoard中如何绘制图例（Legend）

---

前言

本文将介绍EA(Enterprise Architect) 中的电子白板如何进行图例设置。

一、图例(Legend)是什么？

    百度百科对图例是这样说明： 图例是集中于地图一角或一侧的地图上各种符号和颜色所代表内容与指标的说明，有助于更好的认识地图。它具有双重任务，在编图时作为图解表示地图内容的准绳，用图时作为必不可少的阅读指南。图例应符合完备性和一致性的原则。

二、白板（White board)如何绘制图例（Diagram Legend）

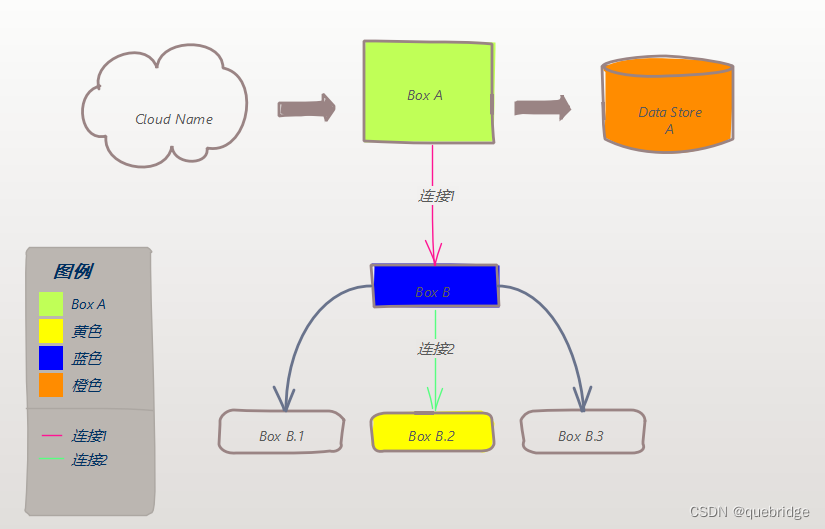

1.示例效果

2.引入Diagram Legend 元素

 拖拽Toolbox 中的Diagram Legend 至图中的画布

3.编辑图例属性

3.1 元素（Element）属性设置
双击Legend -> 点击New -> 输入Value 名称：如Box A-> Fill Color -> 保存. 然后根据自己的需求新建其它的元素对应的颜色。
