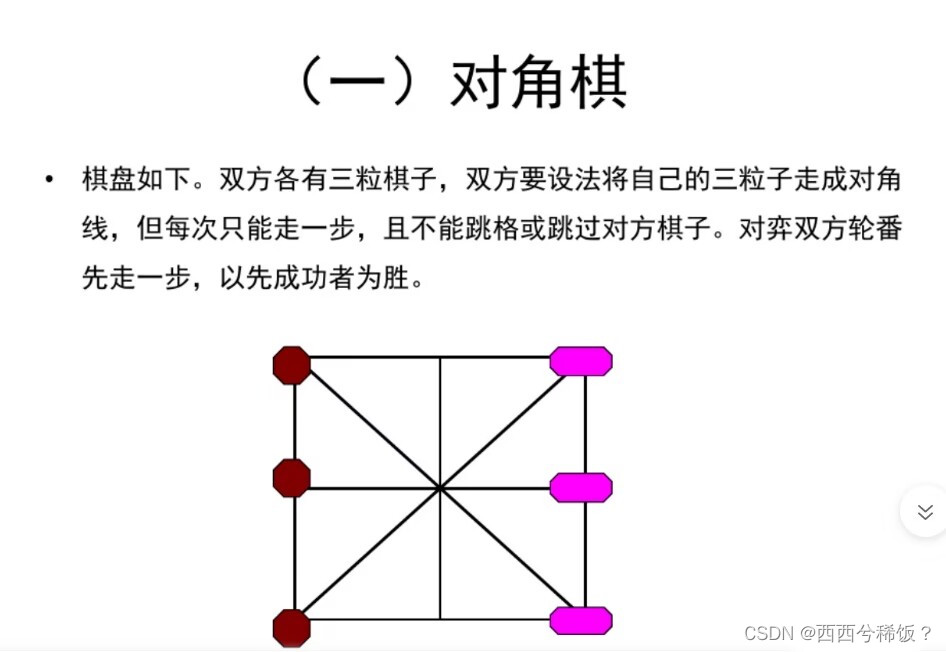

一、对角棋游戏规则

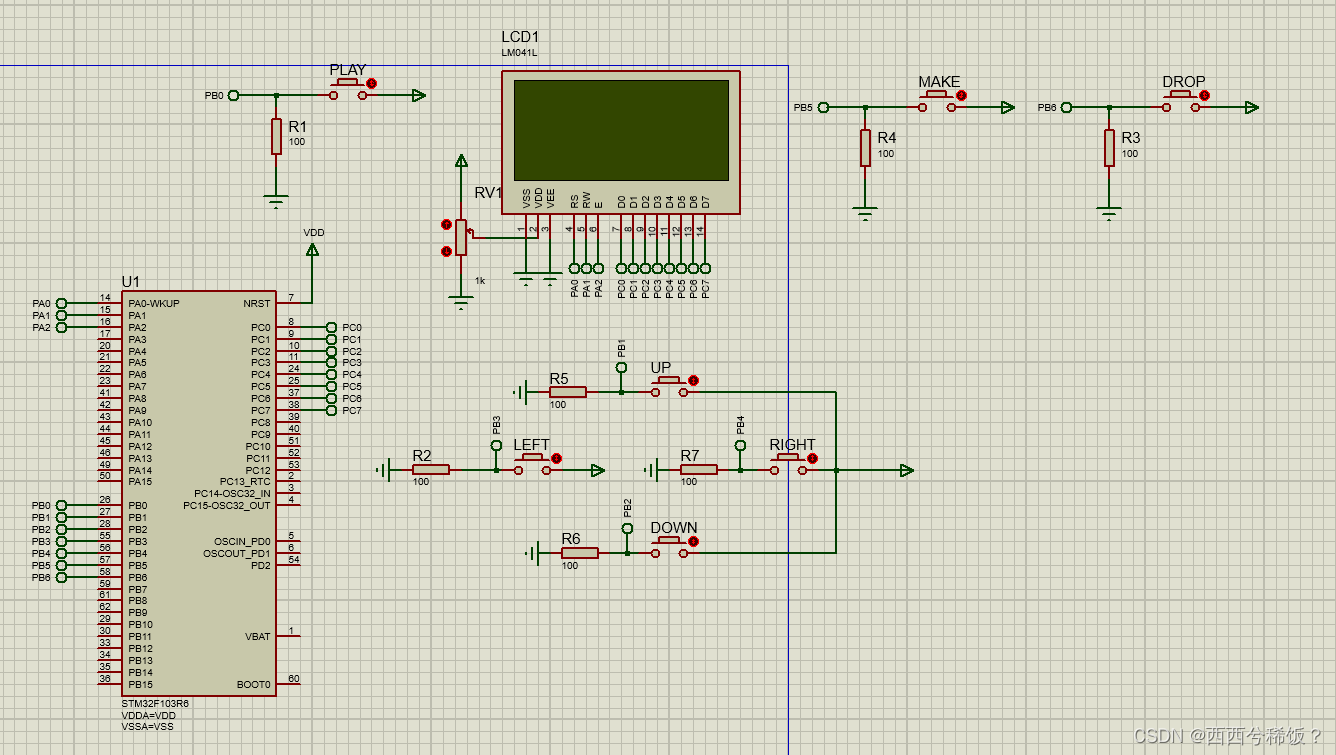

二、系统电路图

三、LM041L的驱动（操作函数）

1.写命令

void LcdWcmd (uchar cmd)
{
	HAL_GPIO_WritePin(GPIOA,RS,0);
	HAL_GPIO_WritePin(GPIOA,RW,0);
	GPIOC->ODR=0X00FF&cmd;
	HAL_Delay(1);
	HAL_GPIO_WritePin(GPIOA,E,1);
	HAL_Delay(1);
	HAL_GPIO_WritePin(GPIOA,E,0);
}

2.传入要显示的数据

void LcdWdat(uchar dat)
{
	HAL_GPIO_WritePin(GPIOA,RS,1);
	HAL_GPIO_WritePin(GPIOA,RW,0);
	GPIOC->ODR=0X00FF&dat;
	HAL_Delay(1);
	HAL_GPIO_WritePin(GPIOA,E,1);
	HAL_Delay(1);
	HAL_GPIO_WritePin(GPIOA,E,0);
}

3.Lcd屏幕初始化

void LcdInit()
{
	LcdWcmd(0x38);//显示模式设置
	LcdWcmd(0x0c);//显示开/关以及光标设置指令
	LcdWcmd(0x06);//RAM地址设置指令
	LcdWcmd(0x01);//清屏指令
}

4.要显示数据的位置

void LcdShow(uchar x,uchar y)
{
	uchar addr;
	switch(x)
	{
		case 0:
			addr=0x80+y;break;
		case 1:
			addr=0xc0+y;break;
		case 2:
			addr=0x90+y;break;
		case 3:
			addr=0xd0+y;break;
	}
	LcdWcmd(addr|0x80);
}

5.向LCD写入多个字节的数据

void LcdWstr(uchar *dat)
{
	while(*dat != '\0')
	{
		LcdWdat(*dat);
		dat++;
		HAL_Delay(100);
	}
}

四、对角棋游戏实现代码、电路图如下
