一、实验概览
该实验是《深入理解计算机系统》课程的核心实践环节，要求通过位级操作实现13个函数，深入理解整数和浮点数的二进制表示。实验强调在严格限制的C语言子集下完成（仅允许使用按位运算符和有限的操作符），旨在强化以下能力：
- 二进制补码与浮点数的位级表示
- 逻辑运算的位级等价转换
- 受限编码环境下的算法设计
二、实验环境搭建（附避坑指南）
推荐方案：Ubuntu 22.04 LTS + VMware/VirtualBox
# 安装编译依赖
sudo apt update && sudo apt install gcc-multilib # 解决32位兼容问题（）
# 实验文件操作
tar -xvf datalab-handout.tar
cd handout && make # 首次编译需确认gcc-multilib已安装
环境选择建议：
- ✅ 优先使用原生Ubuntu虚拟机（避免WSL兼容性问题）
- ❌ 禁用Windows Defender实时防护（防止误杀实验文件）
- 📌 实验需在32位环境下编译（
-m32标志）
三、核心函数实现策略

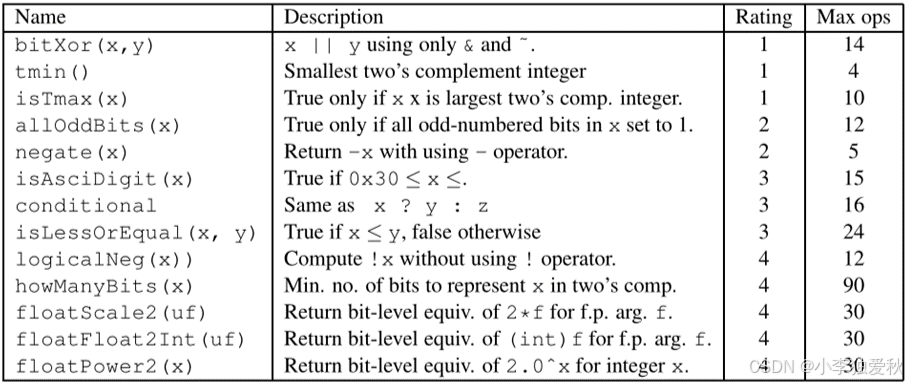

需要解决13个函数，描述如下：
以下为关键函数的实现思路与典型错误分析：
1. bitXor - 异或运算
要求：仅使用~和&实现x ^ y
数学原理：
x ^ y = (x & ~y) | (~x & y) // 原始表达式
= ~(~(x & ~y) & ~(~x & y)) // 德摩根定律转换
代码：
int bitXor(int x, int y) {
return ~(~(x & ~y) & ~(~x & y));
}
操作统计：使用4个&和3个~，共7个操作符（远低于14上限）
2. tmin - 最小补码数
特性：32位补码最小值为0x80000000（最高位为1）
int tmin(void) {
return 0x1 << 31; // 左移31位生成最小补码
}
关键点：补码系统下，符号位移位特性
3. isTmax - 判断最大值
补码特性：Tmax = 0x7FFFFFFF，满足Tmax + 1 = ~Tmax
int isTmax(int x) {
int y = x + 1;
return !(y + x + 1) & !!y; // 排除x=-1的特殊情况
}
验证逻辑：
y = x + 1后，Tmax的y = 0x80000000y + x + 1 = 0当且仅当x为Tmax!!y排除x=-1的情况（此时y=0）
4. allOddBits - 奇数位全1检测
掩码构造：生成奇数位全1的掩码0xAAAAAAAA
int allOddBits(int x) {
int mask = 0xAA | (0xAA << 8);
mask = mask | (mask << 16); // 构造完整掩码
return !((x & mask) ^ mask); // 异或后取非判断匹配
}
优化技巧：通过移位快速构造32位掩码
5. negate - 补码取反
补码特性：-x = ~x + 1
int negate(int x) {
return ~x + 1; // 经典补码转换
}
操作统计：2个操作符（~和+）
6. isAsciiDigit - ASCII数字检测
范围判断：0x30 <= x <= 0x39
int isAsciiDigit(int x) {
int a = x+~48+1>>31;
int b = x+~58+1>>31;
return(!(a)&!!(b));
}
核心思想：通过减法运算后的符号位判断范围
7. conditional - 三元运算符
位掩码技巧：构造全0或全1的掩码
int conditional(int x, int y, int z) {
int mask = !!x; // x非0时mask=1
mask = ~mask + 1; // 扩展为全1（0xFFFFFFFF）
return (y & mask) | (z & ~mask); // 掩码选择
}
关键步骤：通过逻辑非操作生成选择掩码
8. isLessOrEqual - 大小比较
符号处理：分情况处理符号差异
int isLessOrEqual(int x, int y) {
int sign_diff = (y + ~x + 1) >> 31; // y-x的符号
int sign_x = x >> 31;
int sign_y = y >> 31;
return (sign_x & !sign_y) | // x负y正
(!(sign_x ^ sign_y) & !sign_diff); // 同符号且y>=x
}
边界处理：避免直接计算y - x导致的溢出
9. logicalNeg - 逻辑非
0的特性：0是唯一满足x | (-x)符号位为0的数
int logicalNeg(int x) {
return ((x | (~x + 1)) >> 31) + 1; // 符号位检测
}
操作原理：非0数的补码与其负数必有一个符号位为1
10.howManyBits - 返回表示x所需的最小位数
解决思路：
-
符号位处理：
通过sign = x >> 31获取符号位。若x为负数，sign为全1（即0xFFFFFFFF），否则为0。
接着通过x = (sign & ~x) | (~sign & x)将负数按位取反，正数保持不变。这一步的目的是将负数转换为等效的正数形式，因为补码的负数范围比正数大，取反后可直接用正数逻辑处理最高位。 -
二分法检测最高有效位：
代码采用二分法逐级缩小范围，检测最高位的1所在的位置：- 高16位检测：若
x >> 16不为0，说明最高位在高16位，记录b16=16并右移16位；否则继续处理低16位。 - 剩余部分递归检测：依次处理8位、4位、2位、1位，每一步通过
!!(x >> n)判断是否有有效位，并通过位移保留有效部分。
- 高16位检测：若
-
最终位数计算：
所有检测步骤的位移量（b16, b8, b4, b2, b1）累加，加上最后剩余的b0（最低位是否为1），再加1。
这里的加1是因为：- 若最高位在第
n位，实际需要n+1位表示该数值（位置从0开始计数）。 - 符号位已被隐式包含：负数取反后最高位的1的位置即为原数符号位后的有效位
- 若最高位在第
int howManyBits(int x) {
int b16, b8, b4, b2, b1, b0;
int sign = x >> 31; // 获取符号位：负数全1，正数全0
x = (sign & ~x) | (~sign & x); // 统一处理为非负数：负数按位取反，正数不变
// 二分法逐级检测最高有效位的位置
b16 = !!(x >> 16) << 4; // 检查高16位是否有1，若有则b16=16，否则0
x = x >> b16; // 右移保留有效高位，后续处理剩余部分
b8 = !!(x >> 8) << 3; // 检查剩余部分的高8位是否有1，b8=8或0
x = x >> b8; // 继续右移处理
b4 = !!(x >> 4) << 2; // 检查剩余的高4位，b4=4或0
x = x >> b4;
b2 = !!(x >> 2) << 1; // 检查高2位，b2=2或0
x = x >> b2;
b1 = !!(x >> 1); // 检查高1位，b1=1或0
x = x >> b1; // 最终剩余最低位
b0 = x; // 最后一位的值（0或1）
return b16 + b8 + b4 + b2 + b1 + b0 + 1; // 总位数 = 各段位数之和 + 1（符号位或位置转换
}
关键：二分法查找最高有效位的位置
11. floatScale2 - 浮点数乘2
IEEE754处理：
unsigned floatScale2(unsigned uf) {
unsigned exp = (uf >> 23) & 0xFF;
unsigned sign = uf & 0x80000000;
if (exp == 0xFF) return uf; // NaN或inf
if (exp == 0) // 非规格化数
return (uf << 1) | sign; // 直接左移尾数
return sign | ((exp + 1) << 23) | (uf & 0x7FFFFF); // 规格化数
}
分类处理：
- 非规格化数：尾数左移
- 规格化数：指数加1
- 特殊值直接返回
12. floatFloat2Int - 浮点转整数
代码解决问题的思路分析：
-
浮点数的结构解析
将32位浮点数分解为符号位（1位）、阶码（8位）和尾数（23位）。根据IEEE 754标准，规格化数的尾数隐含最高位1，需显式补上 。 -
指数计算与分类处理
- 指数E = exp - 127：实际指数决定数值大小范围 。
- E < 0：浮点数绝对值小于1（如0.5），直接返回0 。
- E ≥ 31：int类型最大为2^31，超出时返回溢出标志0x80000000u 。
- 0 ≤ E < 31：进入核心转换逻辑 。
-
尾数调整与位移操作
- 补隐含位：尾数
frac补上隐含的1后，形成24位的有效数1.xxxxx。 - 位移方向：
- 补隐含位：尾数
- E < 23：右移截断小数部分（如E=20时，右移3位保留整数） 。
- E ≥ 23：左移填充低位（如E=25时，左移2位扩展整数部分） 。
-
符号处理
负数需返回补码形式，通过-frac实现（C语言自动处理补码转换） 。 -
特殊值处理
- 非规格化数（exp=0） ：E = -127，直接返回0 。
- 无穷大/NaN（exp=0xff） ：E = 128，触发溢出返回0x80000000u 。
该代码通过位运算高效实现了浮点到整数的转换，覆盖了所有边界情况，符合IEEE 754标准和C语言的类型转换规则。
int floatFloat2Int(unsigned uf) {
int sign = (uf >> 31) & 1; // 1. 提取符号位：最高位，0为正数，1为负数
int exp = (uf >> 23) & 0xff; // 2. 提取阶码：8位，偏移量127
int frac = uf & 0x7fffff; // 3. 提取尾数：23位，隐含最高位1需补上
int E = exp - 127; // 4. 计算实际指数：E = exp - 偏移量127
// 情况1：指数E < 0，浮点数绝对值小于1，返回0
if (E < 0) {
return 0;
}
// 情况2：指数E >= 31，超出int范围（最大为2^31），返回溢出标志
else if (E >= 31) {
return 0x80000000u;
}
// 情况3：可表示的整数范围
else {
frac = frac | (1 << 23); // 补上隐含的1，形成1.xxx...的24位有效数
if (E < 23) { // 根据指数调整尾数位：
frac >>= (23 - E); // 若E < 23，需右移截断小数部分
} else {
frac <<= (E - 23); // 若E >= 23，需左移填充整数低位
}
// 符号处理：负数返回补码形式（-frac），正数直接返回
if (sign) {
return -frac;
} else {
return frac;
}
}
}
13. floatPower2 - 2的幂
指数偏移：
unsigned floatPower2(int x) {
if (x > 127) // 1. 处理上溢：当指数超过最大值（x+127 > 254）时返回正无穷
{
// IEEE 754规定指数全1（0xFF）且尾数全0表示无穷大
// 0xFF << 23 对应二进制：0_11111111_00000000000000000000000
return (0xFF << 23); //
}
else if (x < -148) // 2. 处理下溢：当2^x小于最小非规格化数（约2^-149）时返回0
{
// 单精度非规格化数最小可表示2^-149，x<-148时无法用浮点数表示
return 0; //
}
else if (x >= -126) // 3. 规格化数：计算偏移后的指数域（x+127）
{
// 规格化数指数范围：-126 ≤ x ≤ 127，对应编码后的指数域1\~254
int exp = x + 127; // 偏移计算（实际指数=编码值-127）
return (exp << 23); // 将指数域左移23位，尾数默认补0
}
else // 4. 非规格化数：通过尾数位表示极小的2^x（-148 ≤ x < -126）
{
// 非规格化数指数固定为-126，尾数位权重为2^(x+126)
// t=148+x 计算需设置的尾数位（例如x=-127时t=21，对应2^-22*2^-126=2^-148）
int t = 148 + x;
return (1 << t); // 设置尾数第t位为1
}
}
分类策略：
- 非规格化数：指数为0，尾数表示2^x
- 规格化数：计算偏移后的指数域
- 溢出返回无穷大
四、关键工具链详解
1. 合规性检查工具dlc
./dlc bits.c # 基础检查
./dlc -e bits.c # 显示每个函数的操作符数量（）
常见违规项：
- 误用
&&代替按位& - 隐式类型转换（禁用
int之外的类型） - 使用未允许的常量（仅0x00-0xFF）
2. 功能测试工具btest
./btest -f bitXor # 单函数测试（）
./btest -g -1 0x7fffffff # 指定参数测试
高级用法：
make clean && make # 环境异常时重置编译
./btest -T 60 # 设置超时时间（防死循环）
3.调试技巧：
printf("x=0x%x\n", x); // 插入临时打印（需在允许范围内）五、位操作核心思想
-
补码系统特性：
- 最小补码：
0x80000000 - 最大补码：
0x7FFFFFFF - 负数转换：
-x = \~x + 1
- 最小补码：
-
浮点数编码：
- 符号位：1bit
- 指数域：8bit（偏移127）
- 尾数域：23bit（隐含前导1）
-
位掩码技巧：
- 构造选择器：
x ? a : b → (a & mask) | (b & \~mask) - 符号扩展：
mask = \~0 + !x
- 构造选择器：
六、典型问题解决方案
问题：运行./btest -f bitXor时出现“./btest: 没有那个文件或目录”错误
原因：生成btest这个新的可执行文件
修正：运行make btest指令
问题：代码明明没错但是运行的时候总是报错：
ERROR: Test tmin() failed...
...Gives 0[0x0]. Should be -2147483648[0x80000000]
Total points: 0/1
修正：运行make clean && make（清理并重新编译）指令
问题：dlc报错"Non-straightline code"
原因：使用了if/for/while等控制结构
修正：改用位运算替代条件判断，例如：
// 错误示例
if(x) return y; else return z;
// 正确实现
int mask = !!x - 1; // x非0时mask=0xFFFFFFFF
return (y & mask) | (z & \~mask); //
问题：btest通过但dlc报运算符超限
优化策略：
- 合并同类操作：
(a & b) | (c & d)→(a | c) & (a | d) & (b | c) & (b | d) - 利用运算优先级减少括号
- 采用查表法减少运算符（适用于bitCount等函数）
七、Vim高效操作速查
| 操作 | 命令 | 应用场景 |
|---|---|---|
| 多行缩进 | V选行>或< | 代码对齐 |
| 快速跳转 | Ctrl+o/Ctrl+i | 函数间导航 |
| 寄存器粘贴 | "0p | 避免覆盖默认寄存器 |
| 模式切换 | i(插入)/Esc(普通) | 快速编辑 |
| 批量替换 | :%s/old/new/gc | 变量重命名 |
八、实验拓展思考
- 补码系统的对称性：为什么
Tmin = -Tmin？（提示：考虑32位补码范围） - 浮点数精度损失：哪些整数无法用float精确表示？（实验可验证）
- 位运算的电路等价性：NAND门如何构建异或门？（延伸至数字电路设计）
九、实验总结
本实验通过严格的编码限制，强化了对以下计算机系统核心概念的理解：
- 二进制补码的算术特性
- 逻辑运算的位级等价转换
- IEEE754浮点数编码规则
- 受限环境下的算法设计技巧
建议每个函数实现后立即执行dlc和btest双重验证，并通过边界值测试（如0x7FFFFFFF、0x80000000等）确保代码健壮性。
通过本实验的系统实践，学习者不仅能掌握位级编程的核心技术，更能深入理解计算机系统中数据表示的底层逻辑，为后续的体系结构、编译原理等课程奠定坚实基础。建议每个函数实现后立即执行dlc和btest双重验证，避免错误累积。
