VRRP基础配置

VRRP基础配置

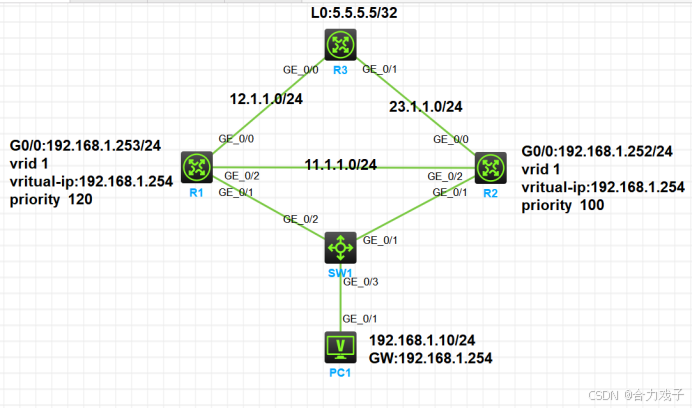

拓扑

实验步骤

一、基础配置（设备名，ip地址配置）

略

二、R1、R2配置VRRP

[R1]int g0/1

[R1-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254

[R1-GigabitEthernet0/1]vrrp vrid 1 priority 120

[R2]int g0/1

[R2-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254

三、R1~R3配置ospf

略

此时，R1和R2上有三个邻居，需要再他们的g0/1接口使能静默接口

[R1-ospf-1]silent-interface g0/1

[R2-ospf-1]silent-interface g0/1

问题1：此时R3去往192.168.1.10有两条等价路由，如果默认走R2下来，则具体路径是什么样的

通过shutdownR1的上行端口迫使可有走R2发现R2会直接转发给主机，因为如果通过ospf给R1的话，优先级为10，直连为0，所以优先直接给主机，说明从外访问内是不受VRRP影响的

四、配置VRRP接口监视

[R1]track 1 interface g0/0

[R1]int g0/1

[R1-GigabitEthernet0/1]vrrp vrid 1 track 1 priority reduced 50

Undo掉R1的上行接口，发现R2变成了Master，并且广播免费ARP
