一、搭建STM32开发环境

（一）安装jdk

由于STM32CubeMX是Java实现的，需要安装jdk环境。

（二）安装STM32CubeMX

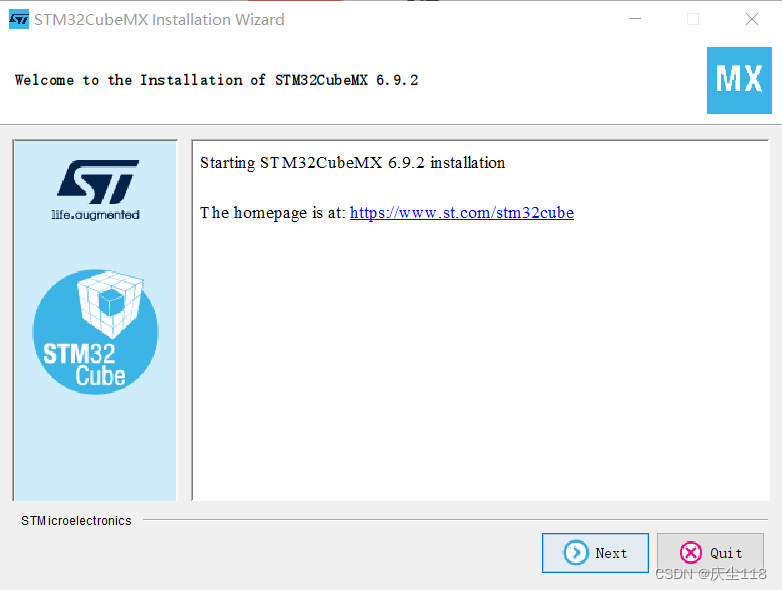

进入安装界面后，点击next

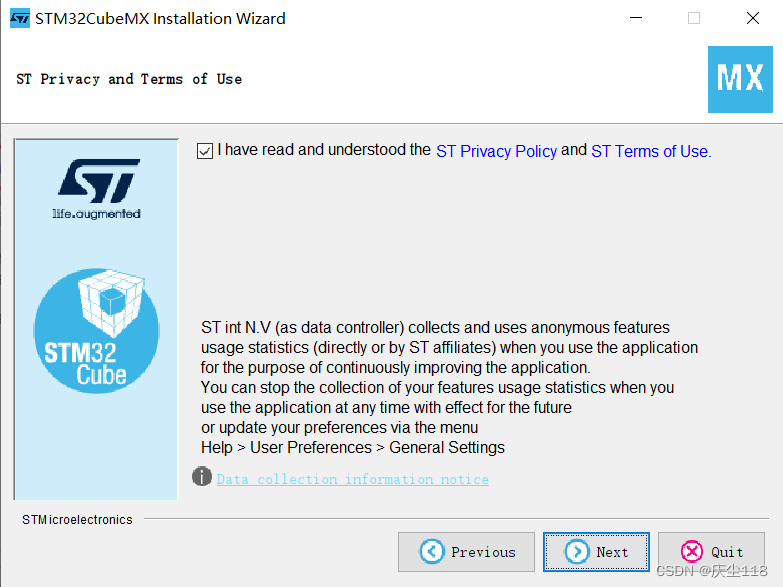

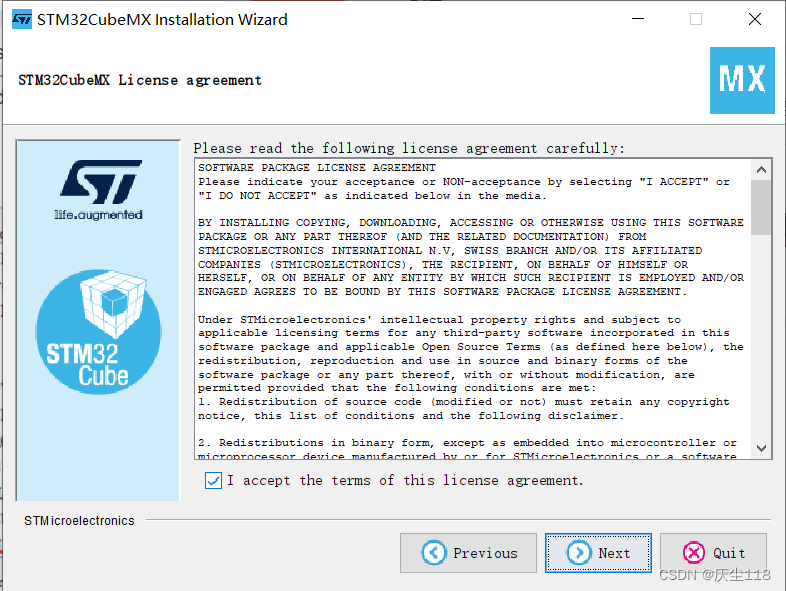

勾选"I accept the terms of this license agreement"，接着选择Next

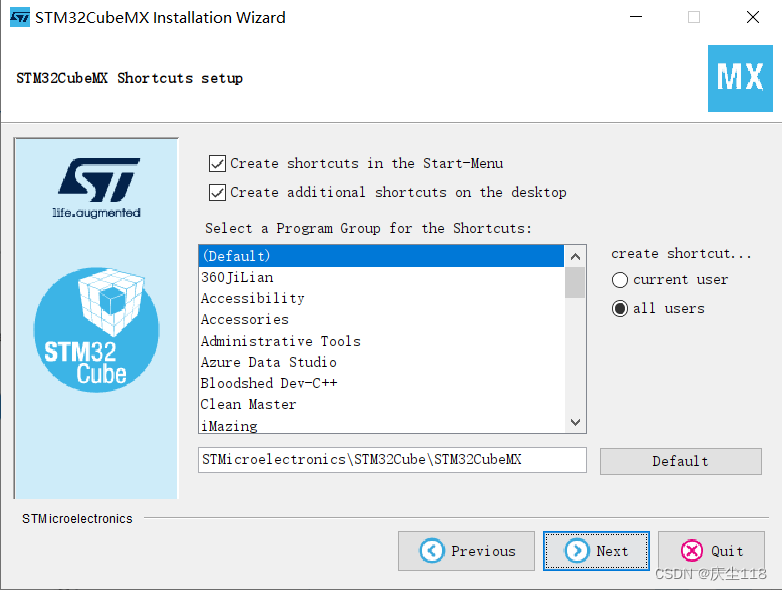

点击next

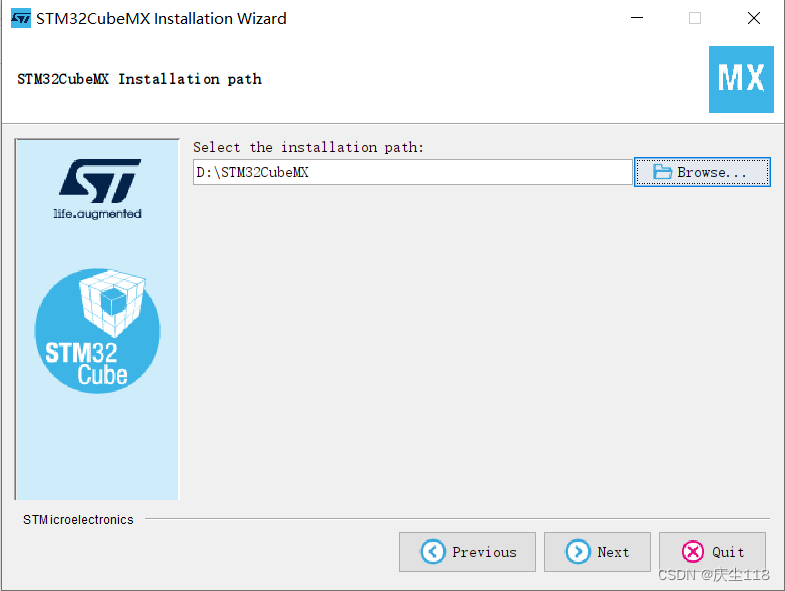

选择安装位置，安装位置不要出现中文

点击next

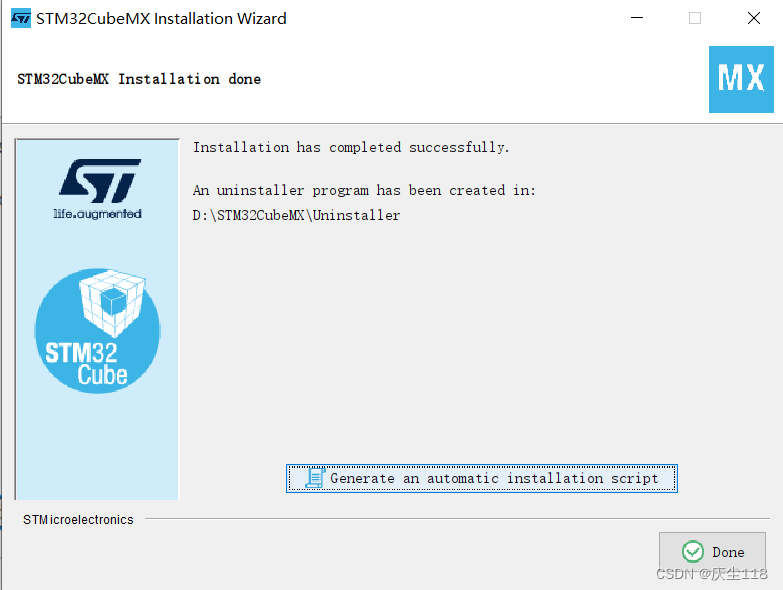

点击Done

进入STM32CubeMX，选择 Help->Magne ....

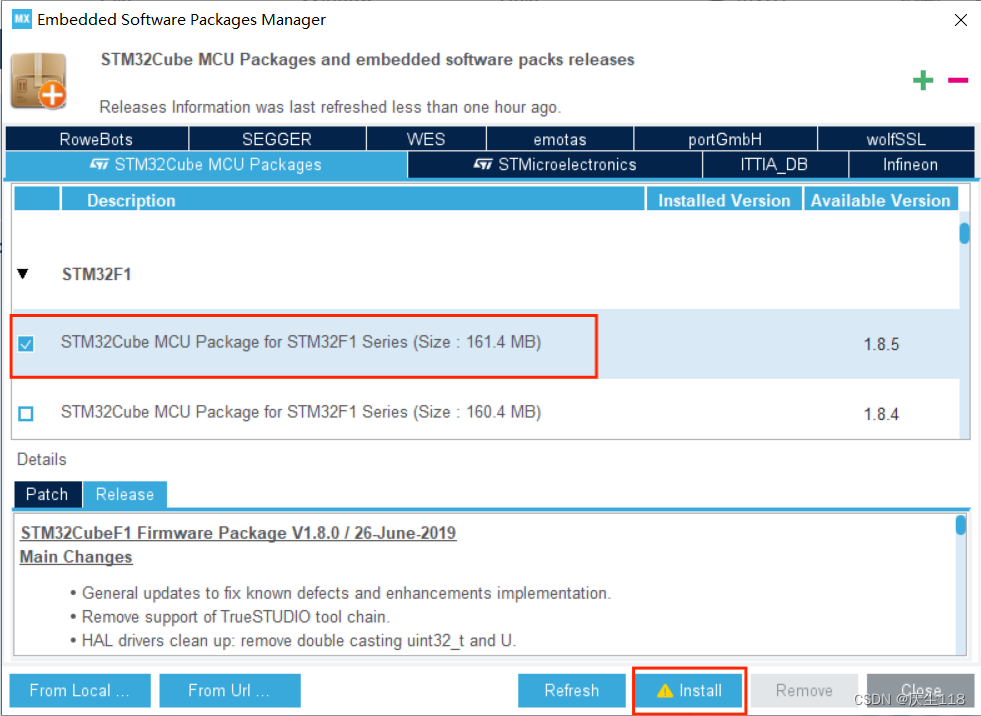

勾选要安装的HAL库，点击Install now

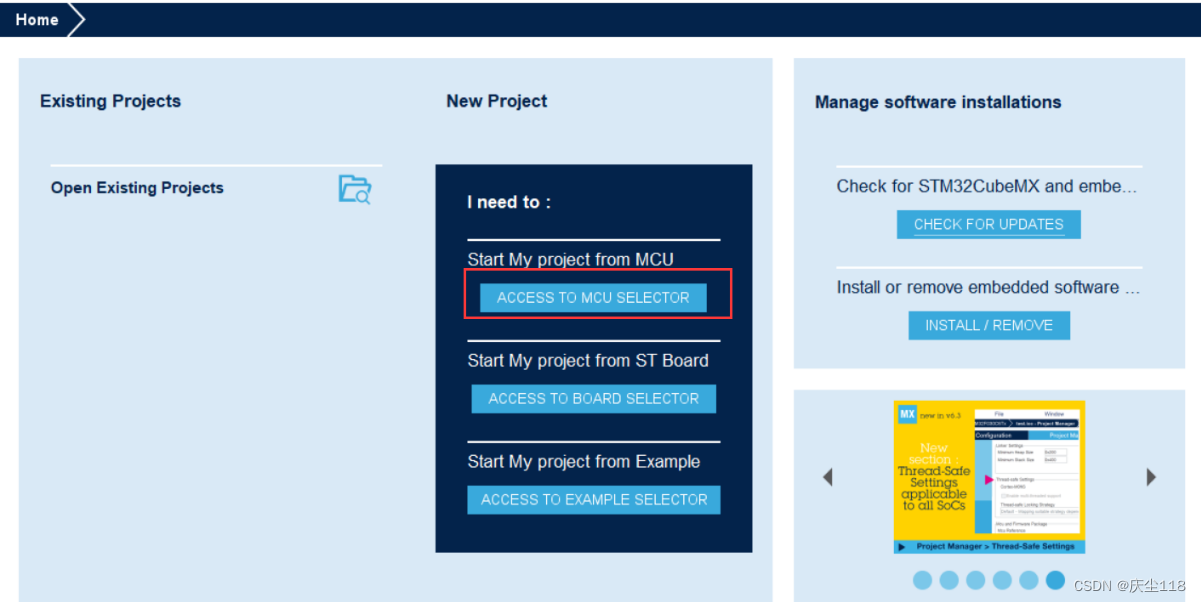

（三）新建项目

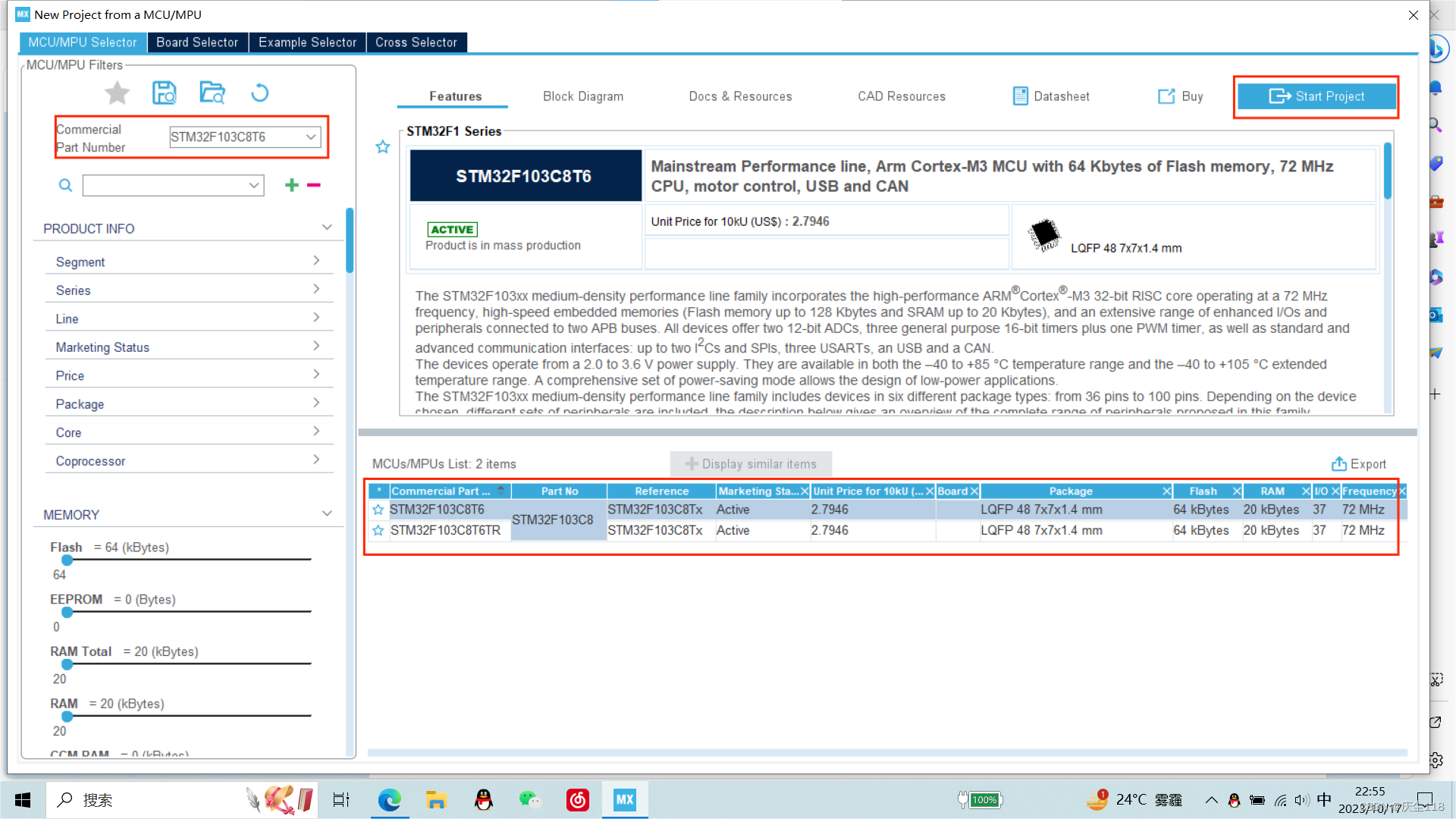

2在part name里选择自己的芯片，点击信息栏中的具体芯片信息选中，点击start project

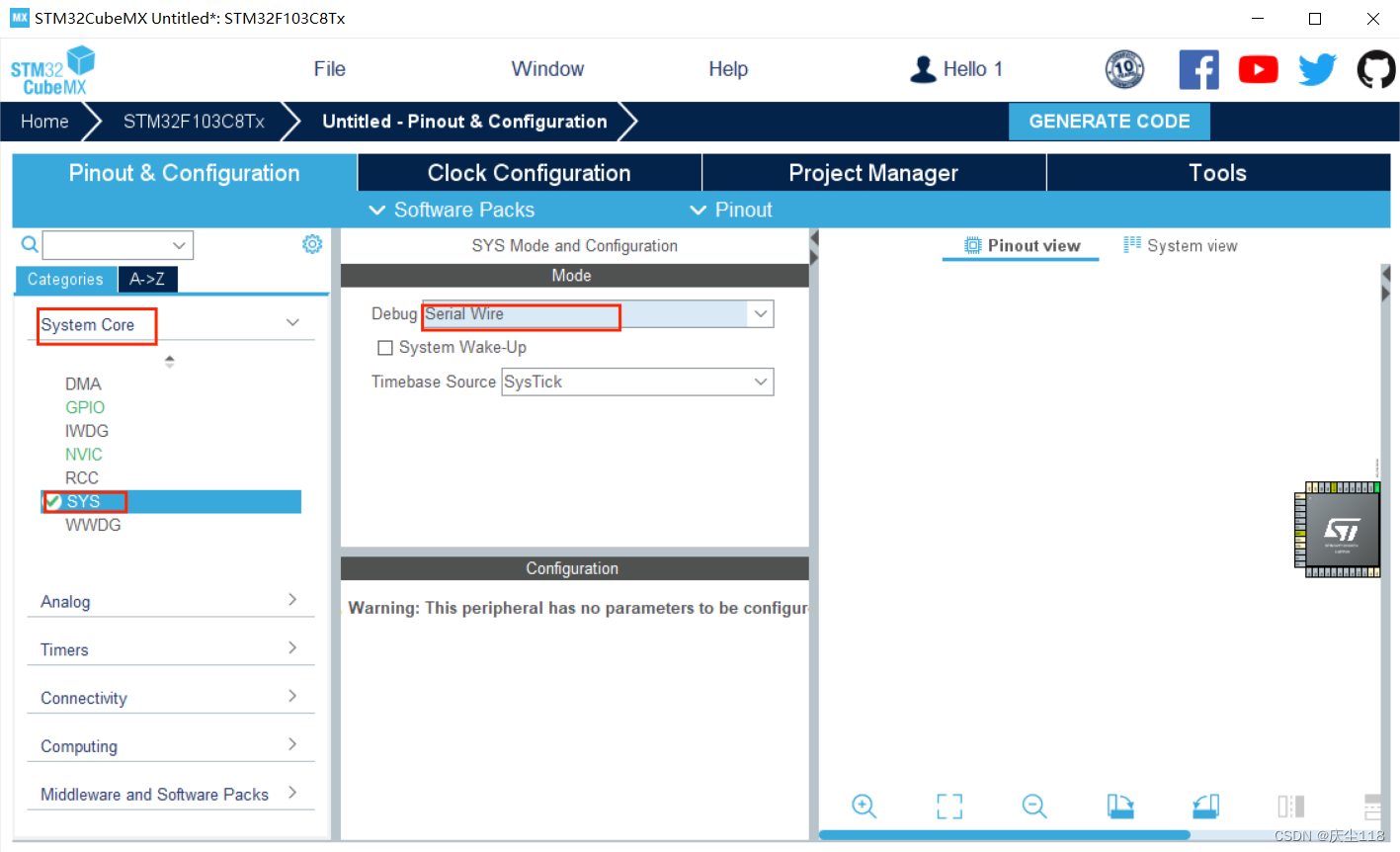

3点击system core，进入SYS，在debug下选择serial wire

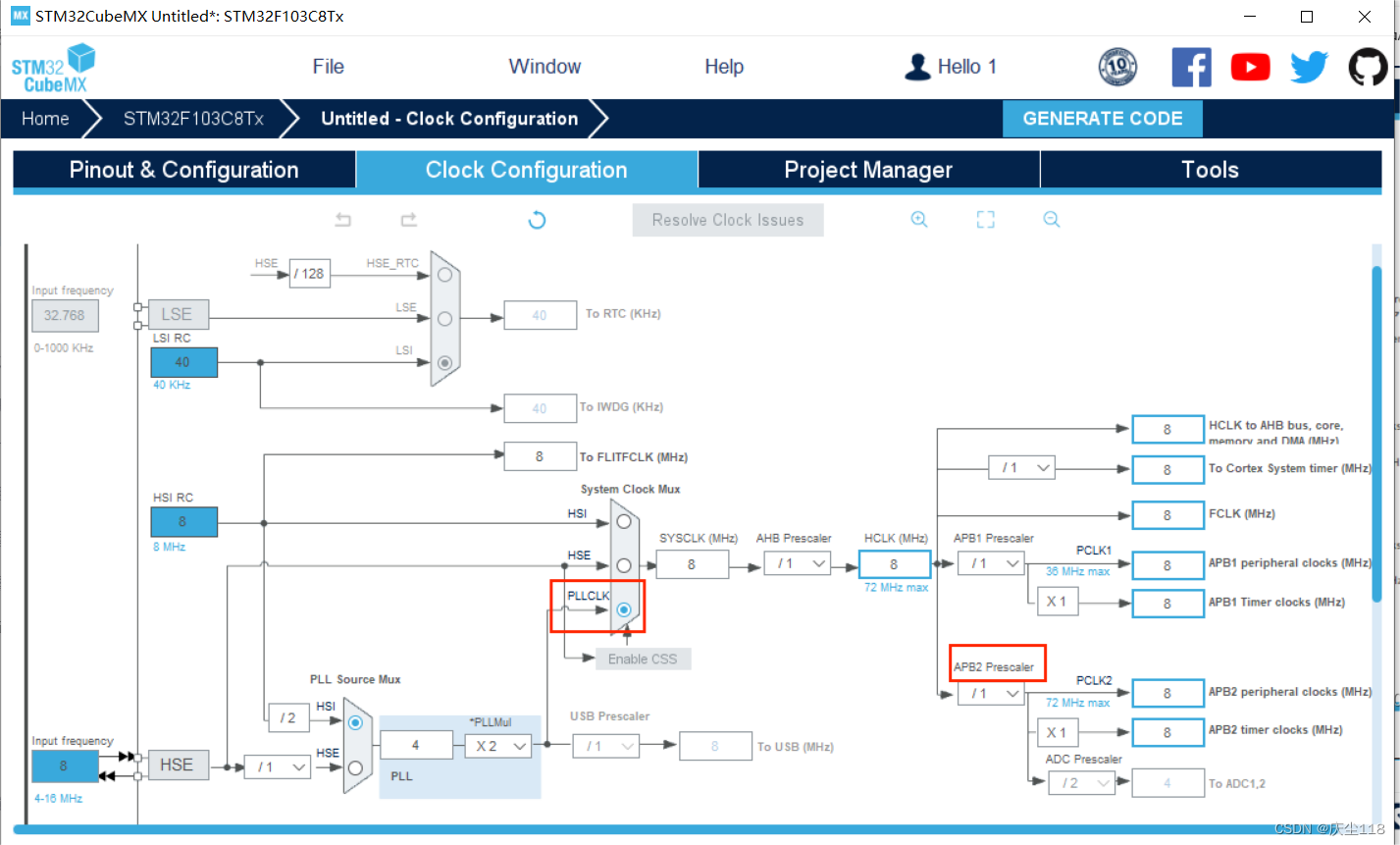

4选中PLLCLK

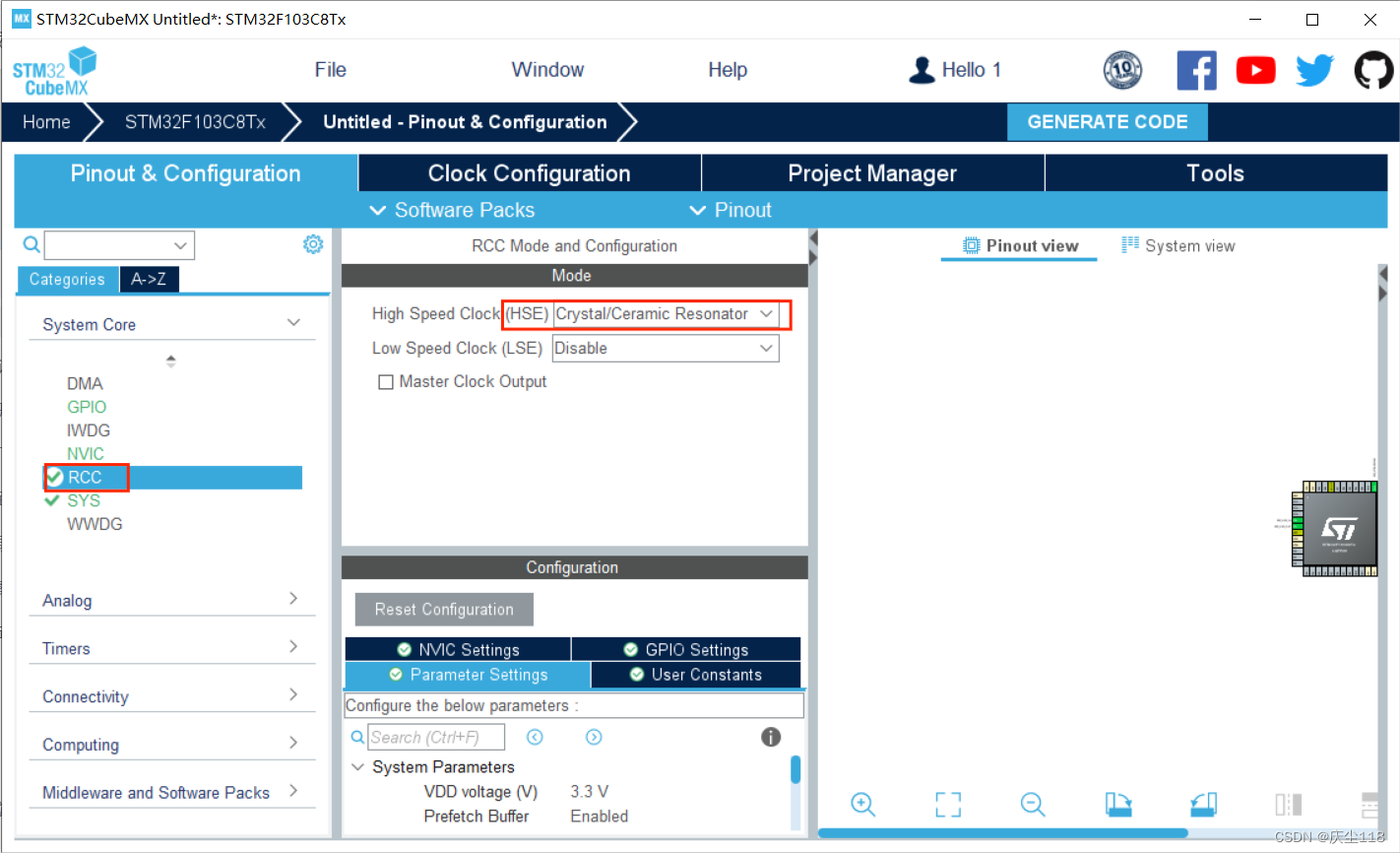

5配置时钟，进入上面的RCC，HSE那里设为Crystal/Ceramic Resonator

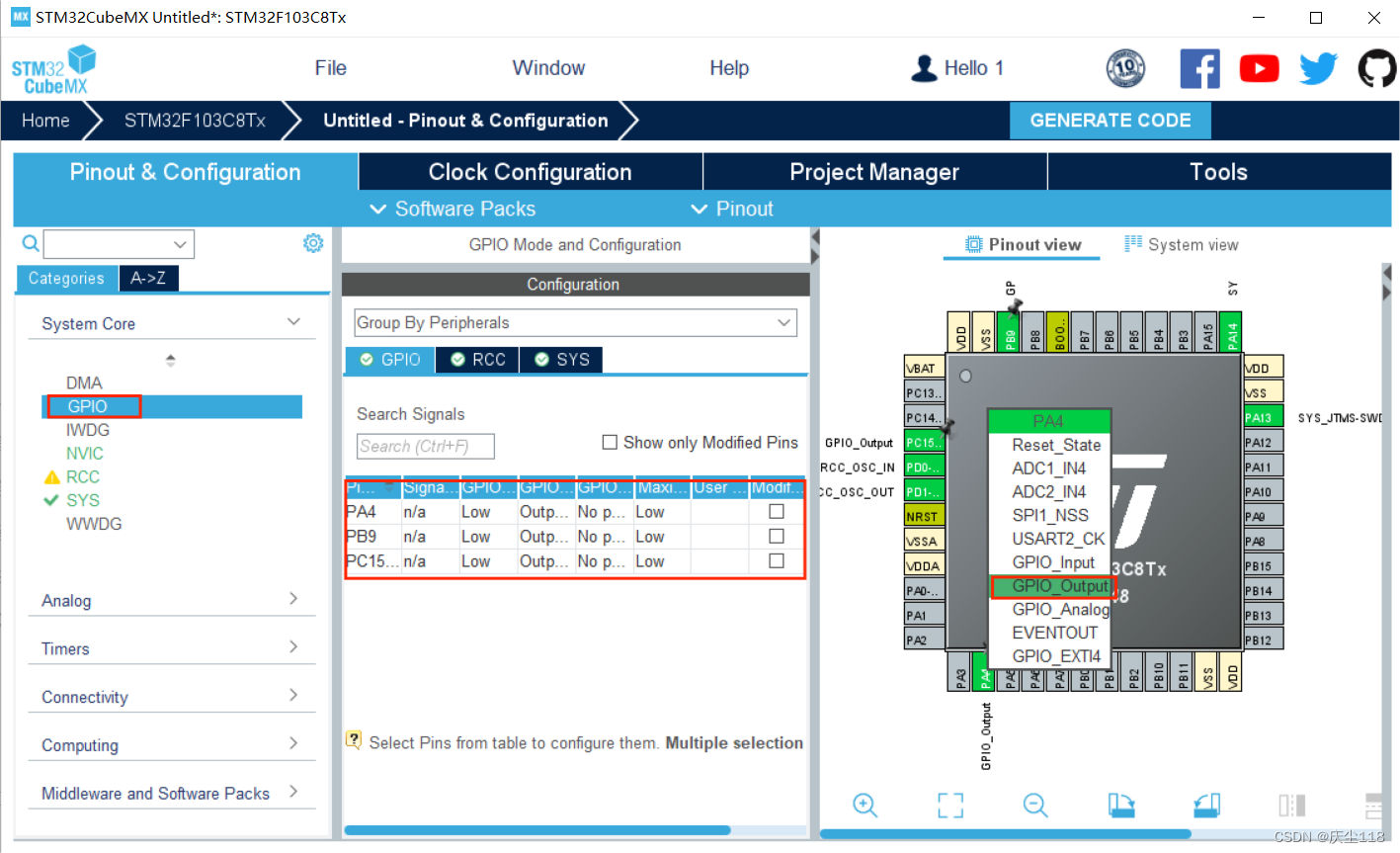

6选择PA4,PB9,PC15引脚设置输出寄存器，中间就是设置好后的样子

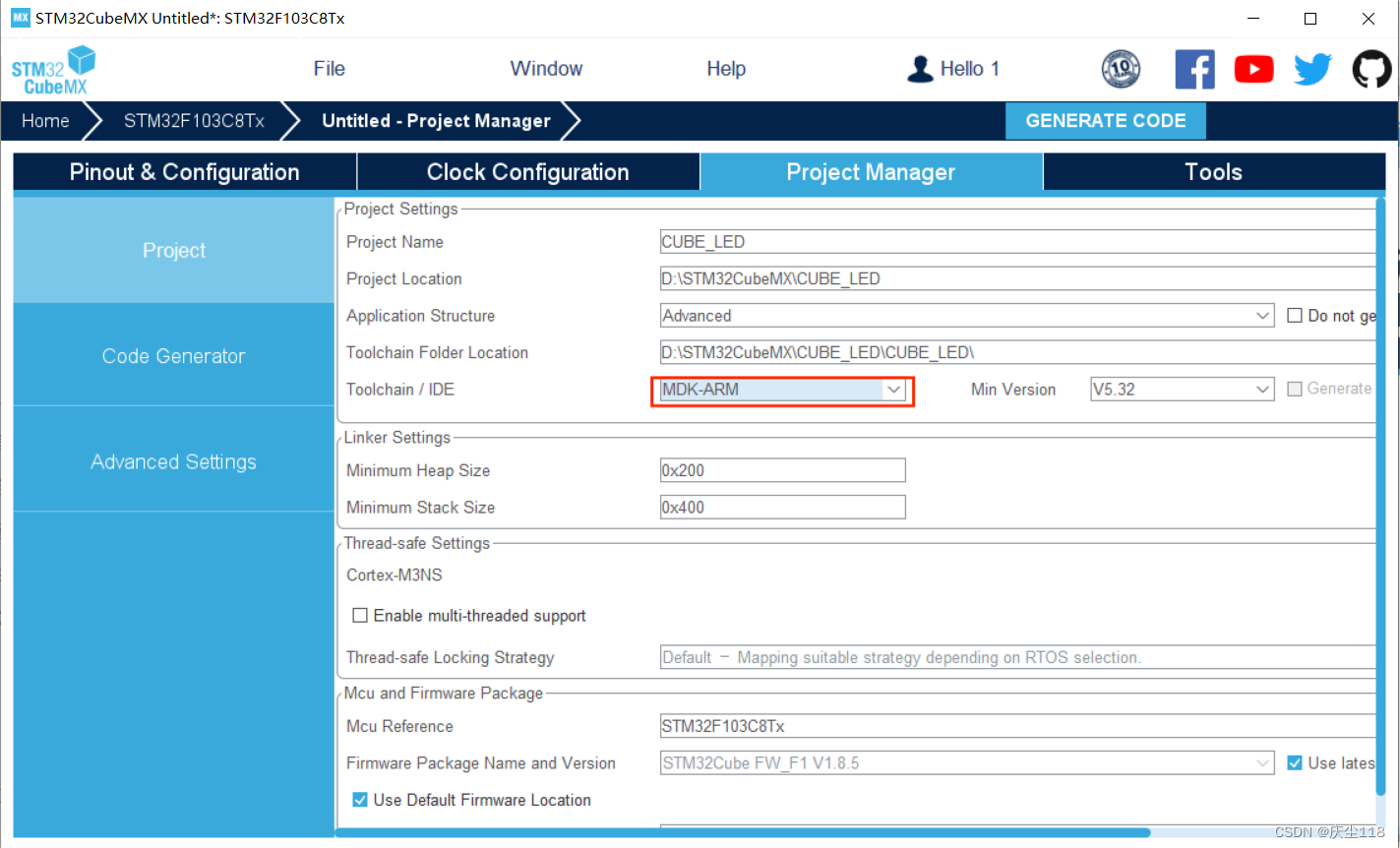

7点击project manager，配置好自己的路径和项目名，然后IDE那项改为MDK-ARM

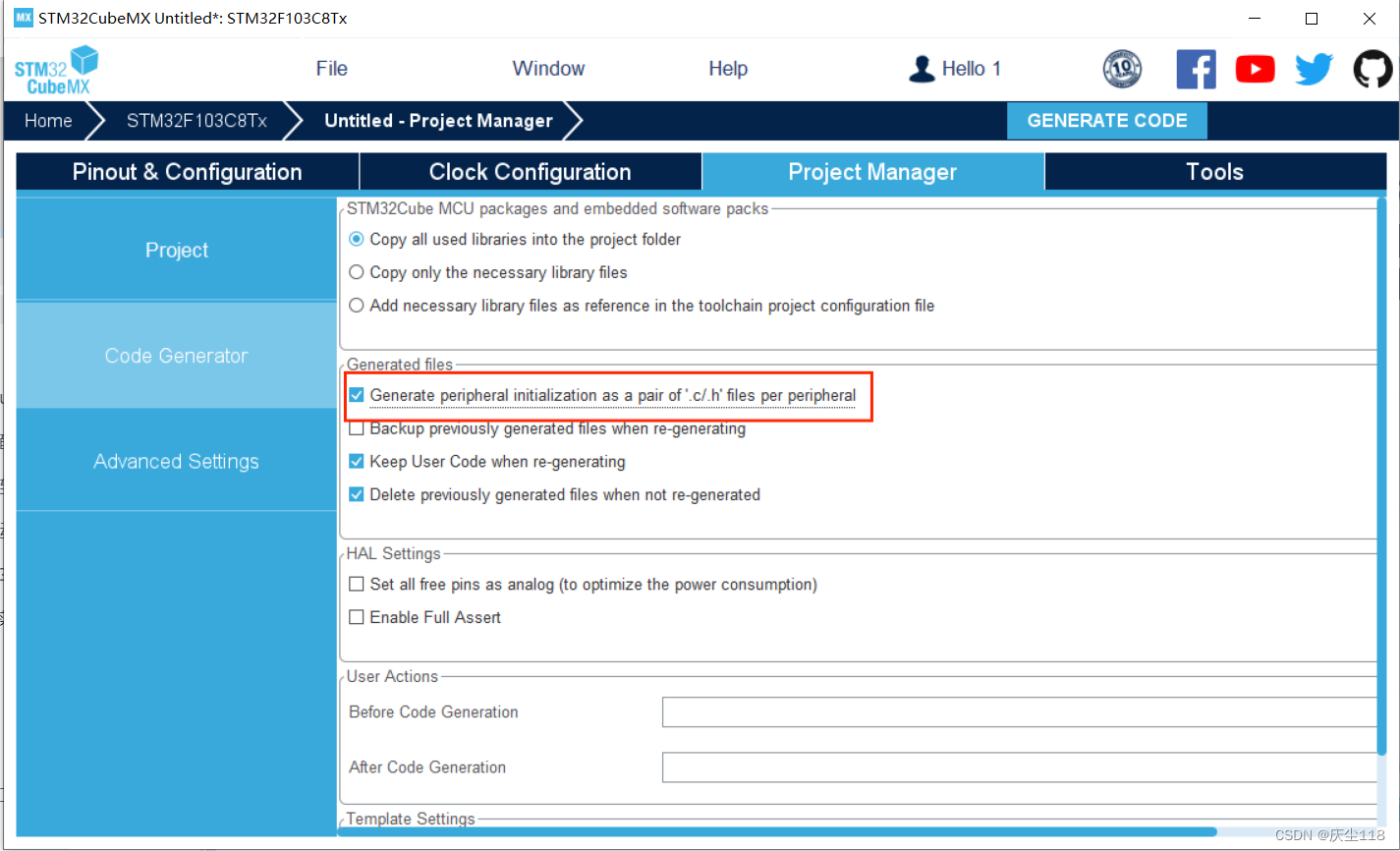

8进入 code generate界面，选择生成初始化.c/.h文件，后面点击generate code，选择open project，然后进入KEIL了

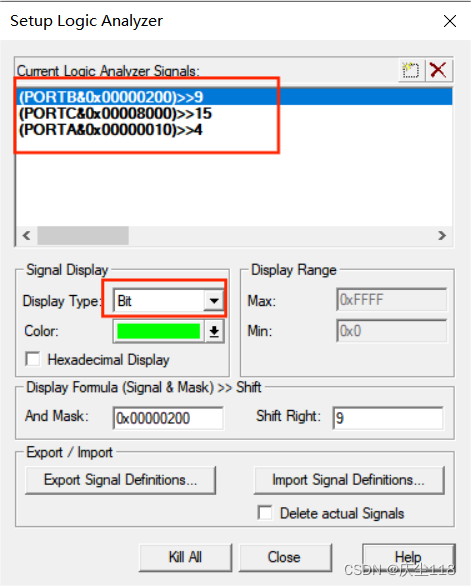

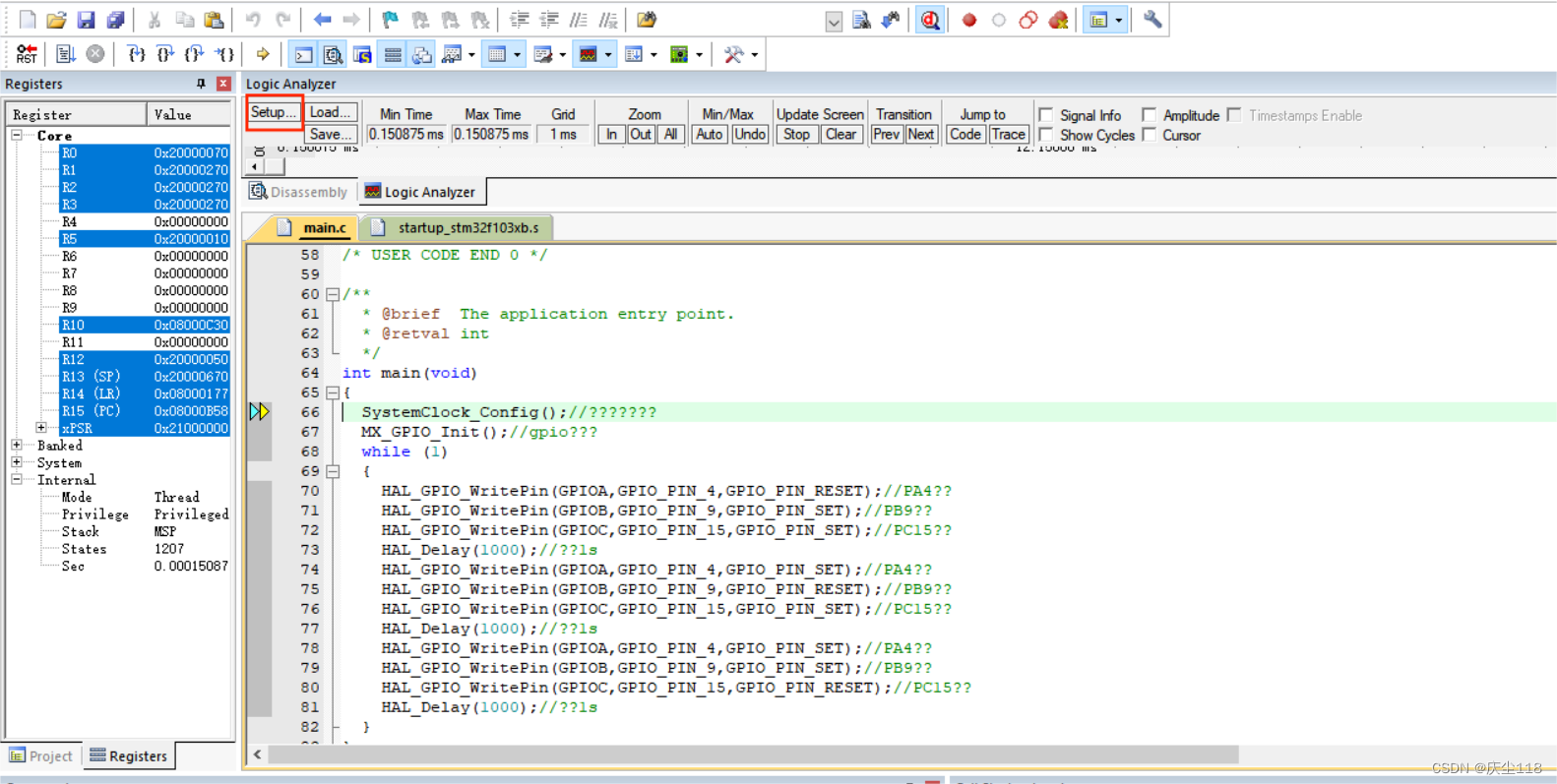

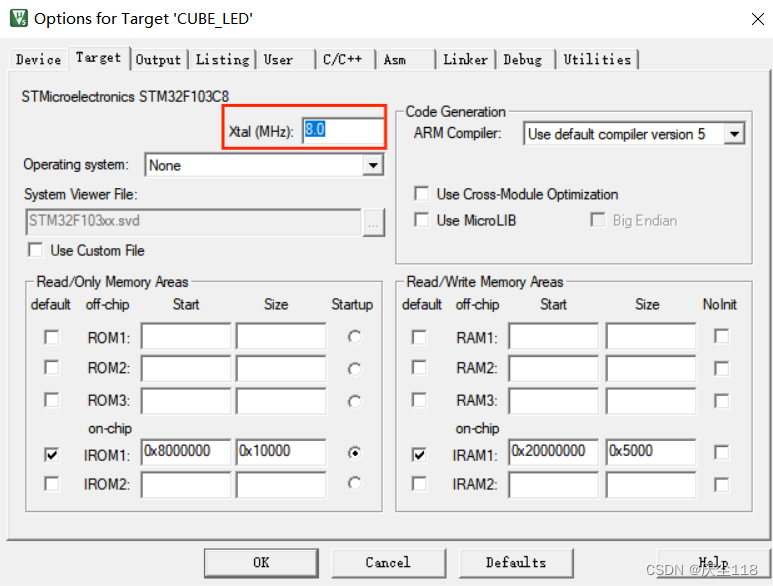

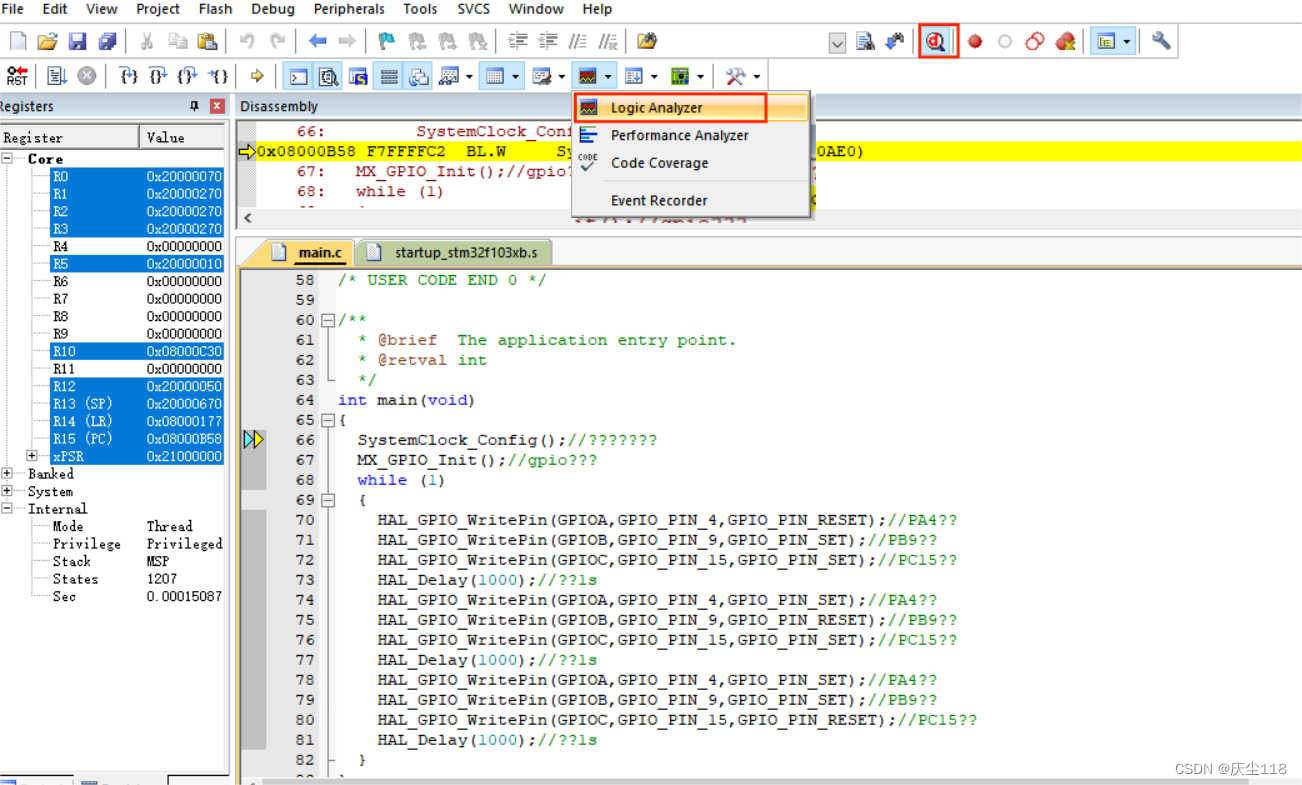

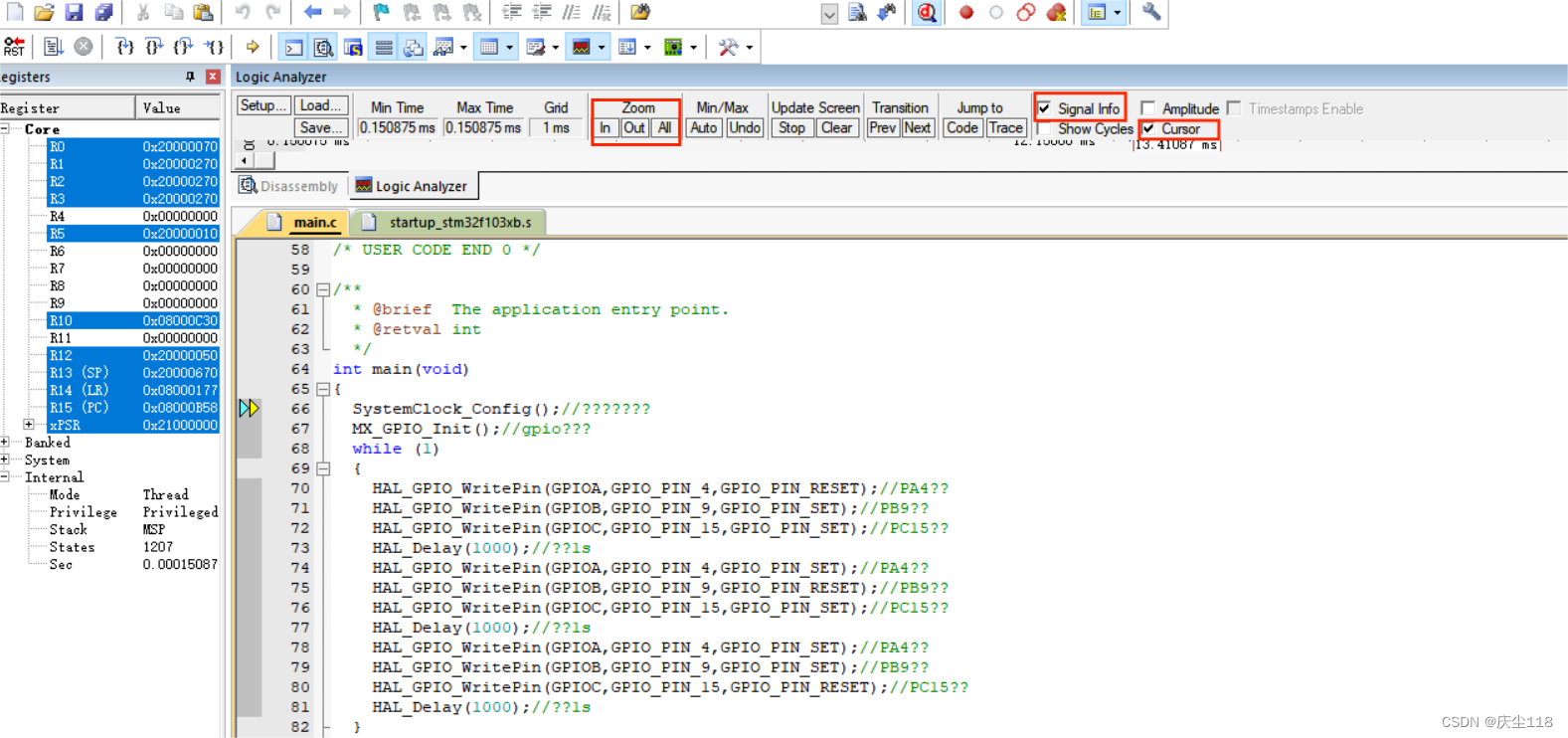

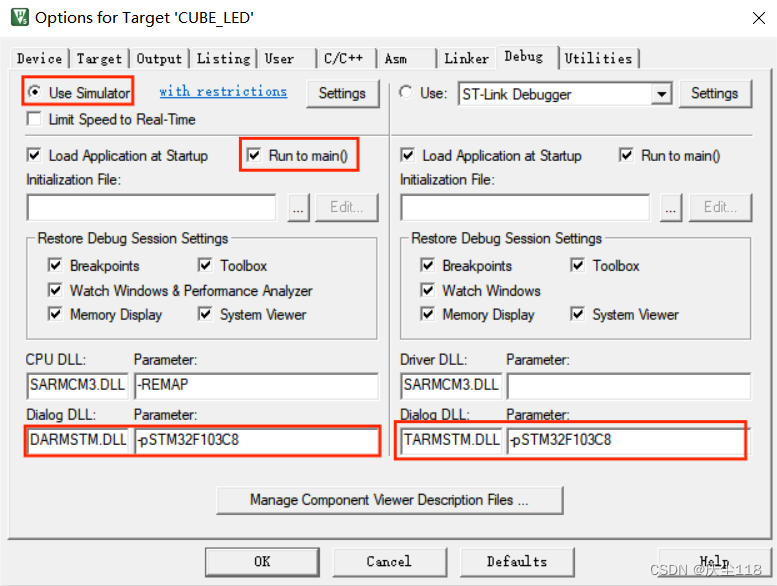

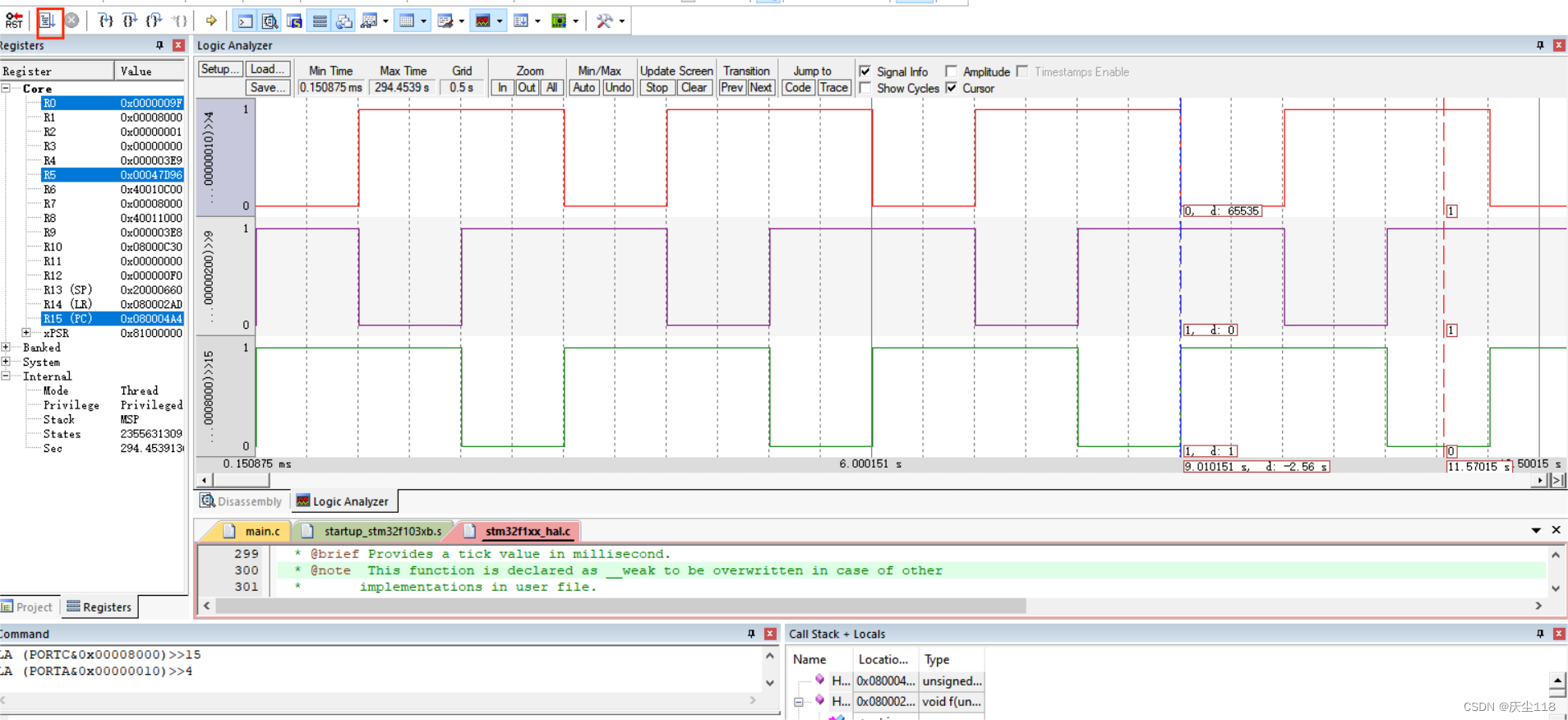

二、Keil仿真

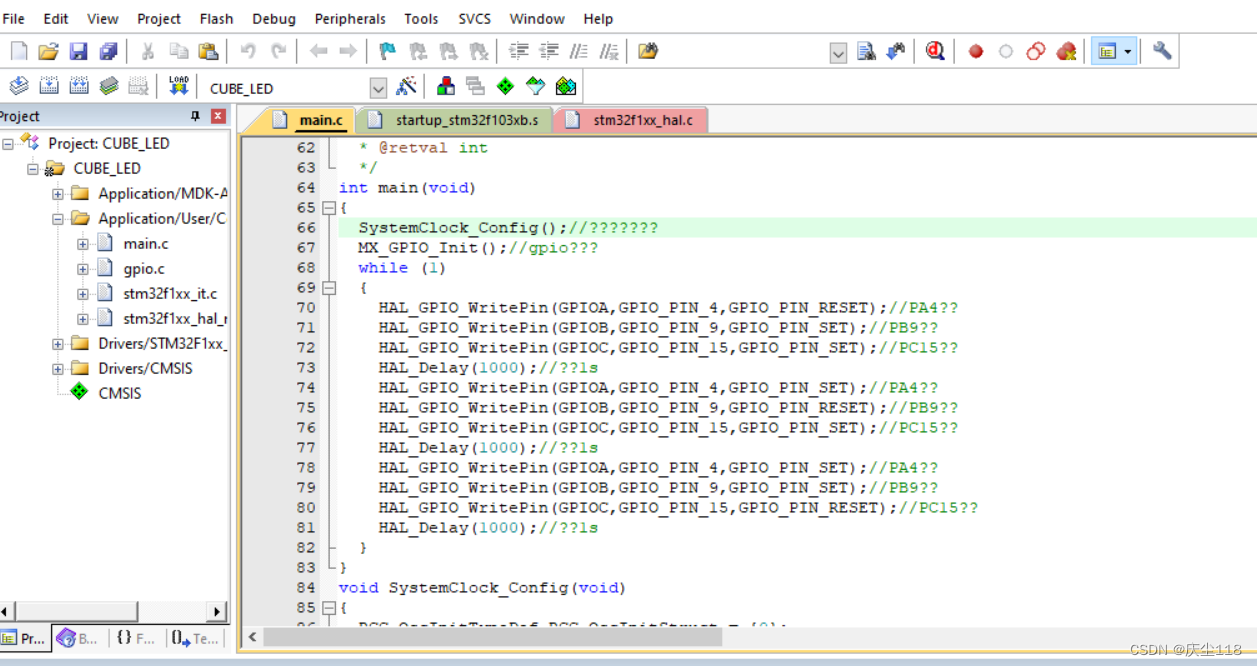

1打开main.c文件，滑倒主函数那一部分，更改代码

SystemClock_Config();//系统时钟初始化
  MX_GPIO_Init();//gpio初始化
  while (1)
  {
        HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮灯
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
        HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
        HAL_Delay(1000);//延时1s
        HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
        HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
        HAL_Delay(1000);//延时1s
        HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
        HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
        HAL_Delay(1000);//延时1s
    }
