换芯片流程

已于 2025-01-25 17:33:53 修改
阅读量270 收藏
点赞数 3
分类专栏： stm32mini板的学习 文章标签： stm32
于 2024-03-29 12:19:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_63609381/article/details/137141217
版权
本文介绍了如何在技术背景下更改芯片包、调整芯片容量，特别强调了启动文件的唯一性（替换MD为HD），以及相关仿真的步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1寻找芯片包

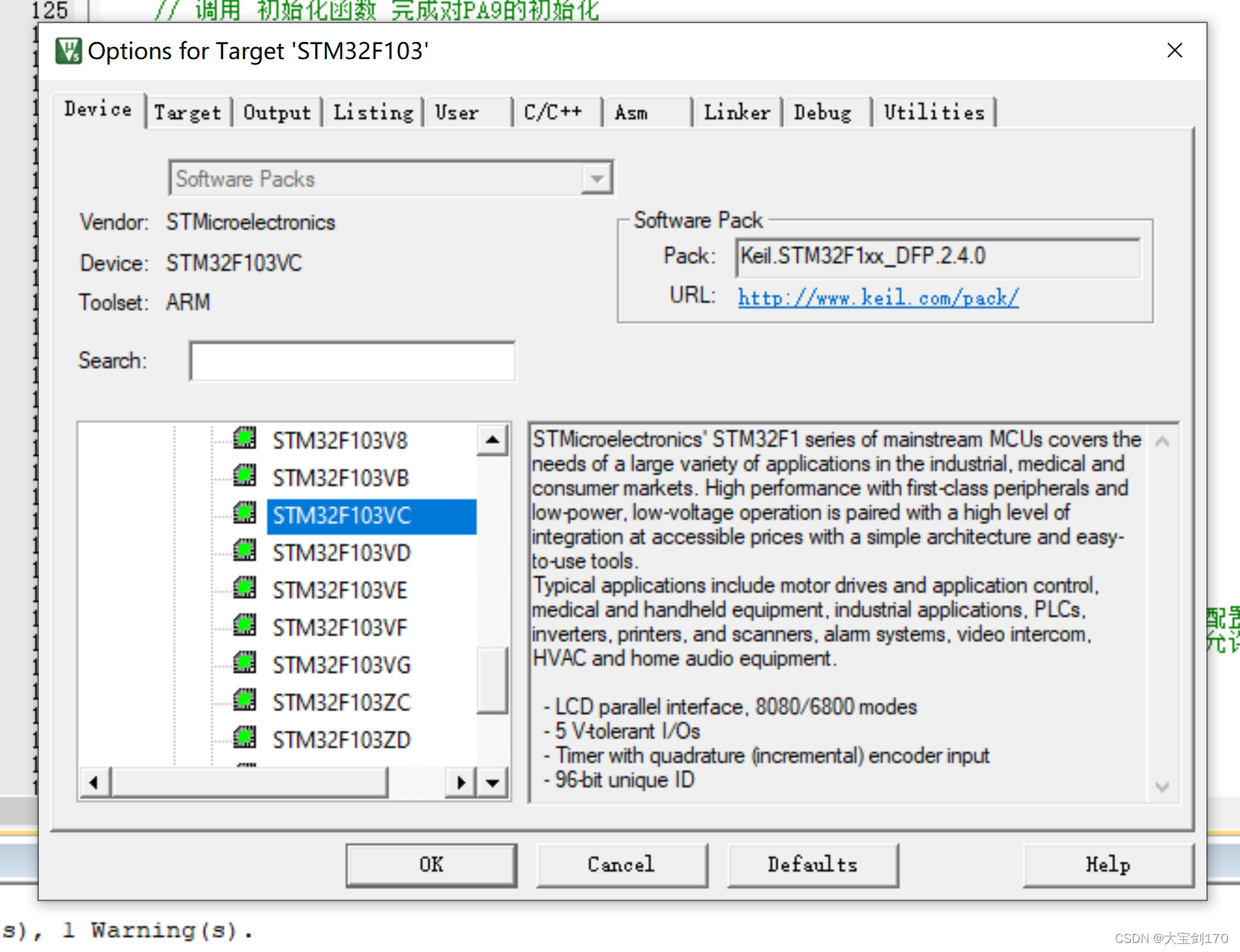

2.在这里改芯片

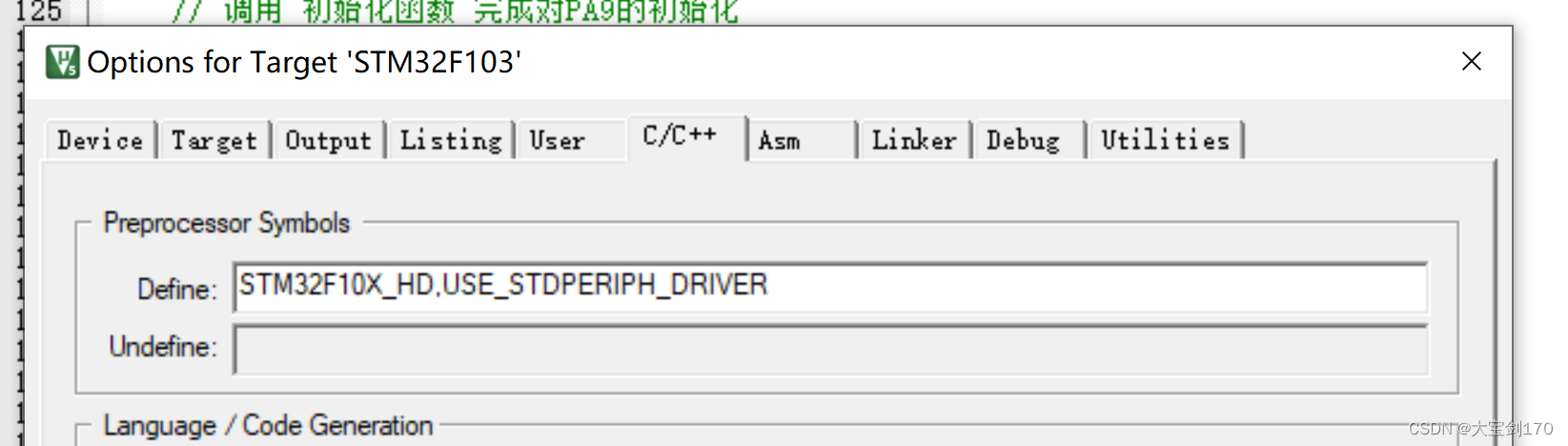

3.改芯片容量

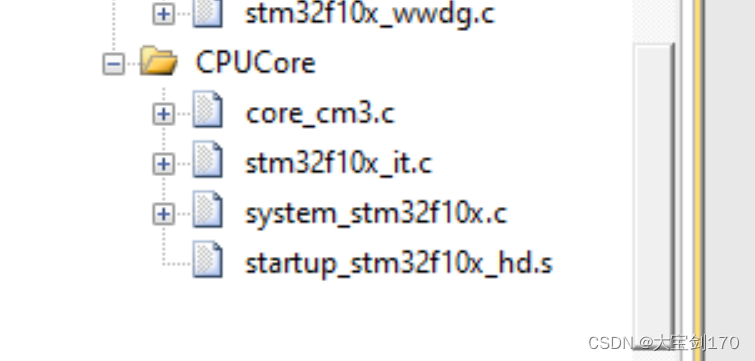

4.改芯片启动文件

启动文件有且只能有1个

这里是把MD删掉改HD

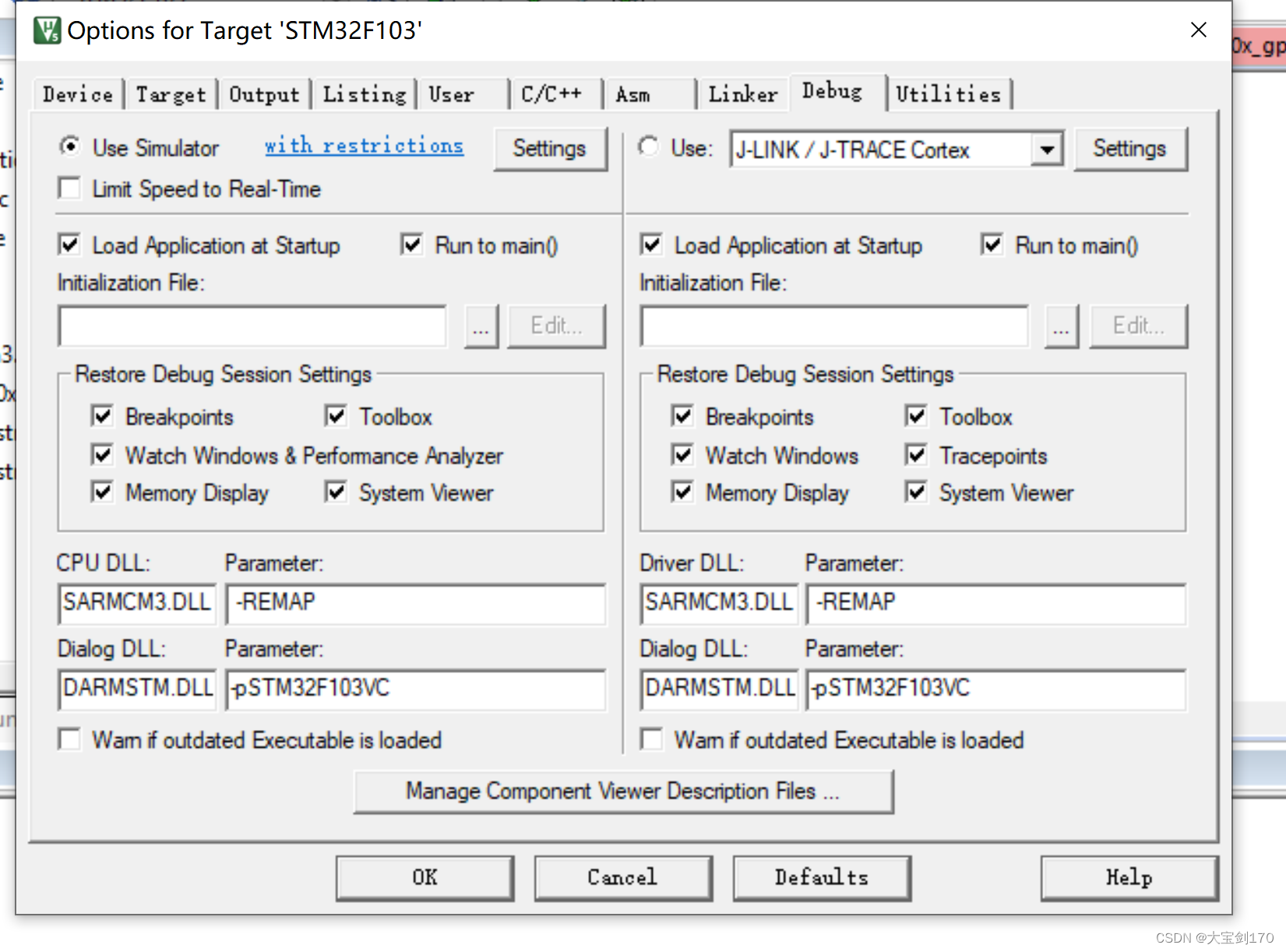

5.改仿真
