实验设置了两个路由器R1和R2，分别作为不同网段的DHCP服务器和中继。R2为192.168.1.0网段的服务器和192.168.2.0网段的中继，R1则反之。配置包括创建DHCP地址池，设置网关、排除IP、租期、DNS，并通过OSPF获取路由。PC2和PC4的IP配置验证了DHCP的分配和连通性，尽管有部分包丢失，但能成功通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

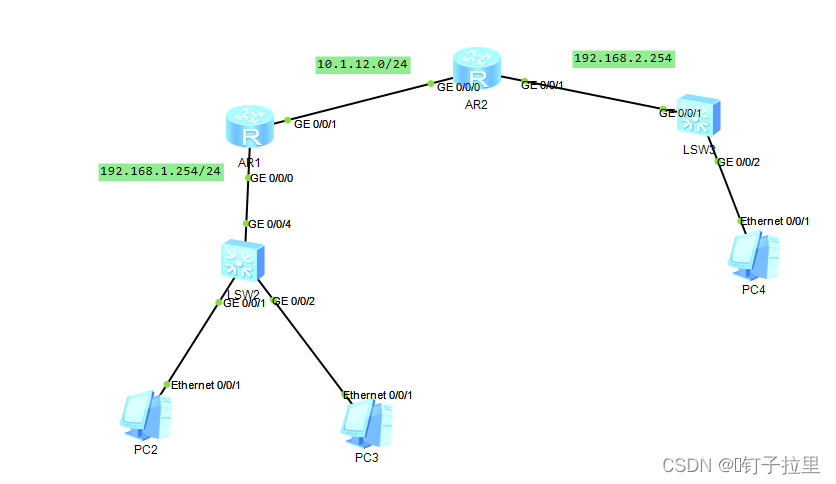

实验拓扑：

实验背景：

DHCP：Dynamic Host Configuration Protocol

可以使终端设备自动获取IP地址

在DHCP服务器和网关不是同一个网段时，这里就需要使用DHCP relay，来使不同网段的DHCP 分配给终端IP地址了

实验需求：

R1为192.168.1.0网段的relay

R1为192.168.2.0网段的Server

R2为192.168.1.0网段的server

R2为192.168.2.0网段的relay

配置过程：

R2：

dhcp enable #在此设备上使能DHCP服务

ip pool ensp

gateway-list 192.168.1.254

network 192.168.1.0 mask 255.255.255.0

excluded-ip-address 192.168.1.100 192.168.1.253

lease day 3 hour 0 minute 0

dns-list 8.8.8.8

domain-name ensp

创建一个DHCP地址池网关为 192.168.1.254 、网段为 192.168.1.0/24、排除了地址为100-253、租约为3天、DNS为8.8.8.8

interface GigabitEthernet0/0/0

ip address 10.1.12.2 255.255.255.0

ospf enable 10 area 0.0.0.0                               #因为dhcp client是不同网段的为了能够接受到DHCP client的报文，需要获取路由。这里使用OSPF获取路由。

dhcp select global                                               #将此接口使能DHCP 全局。

interface GigabitEthernet0/0/1

ip address 192.168.2.254 255.255.255.0

ospf enable 10 area 0.0.0.0

dhcp select relay                                           #连接接入层的接口配置为DHCP relay

dhcp relay server-ip 10.1.12.1                   #DHCP server 的IP为 10.1.12.1

R1:

dhcp enable #在此设备上使能DHCP服务

ip pool ensp

gateway-list 192.168.2.254

network 192.168.2.0 mask 255.255.255.0

excluded-ip-address 192.168.2.100 192.168.2.253

lease day 3 hour 0 minute 0

dns-list 114.114.114.114

domain-name ensp

创建一个DHCP地址池网关为 192.168.2.254 、网段为 192.168.2.0/24、排除了地址为100-253、租约为3天、DNS为114.114.114.114

interface GigabitEthernet0/0/1

ip address 10.1.12.1 255.255.255.0

ospf enable 10 area 0.0.0.0

dhcp select global                                               #将此接口使能DHCP 全局。

interface GigabitEthernet0/0/0

ip address 192.168.1.254 255.255.255.0

ospf enable 10 area 0.0.0.0

dhcp select relay                                           #连接接入层的接口配置为DHCP relay

dhcp relay server-ip 10.1.12.2                    #DHCP server 的IP为 10.1.12.2

验证：

PC2：

PC2>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe45:2903

IPv6 address......................: :: / 128

IPv6 gateway......................: ::

IPv4 address......................: 192.168.1.99

Subnet mask.......................: 255.255.255.0

Gateway...........................: 192.168.1.254

Physical address..................: 54-89-98-45-29-03

DNS server........................: 8.8.8.8

PC4：

PC4>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fefd:5026

IPv6 address......................: :: / 128

IPv6 gateway......................: ::

IPv4 address......................: 192.168.2.99

Subnet mask.......................: 255.255.255.0

Gateway...........................: 192.168.2.254

Physical address..................: 54-89-98-FD-50-26

DNS server........................: 114.114.114.114

ping测试：

PC2>ping 192.168.2.99

Ping 192.168.2.99: 32 data bytes, Press Ctrl_C to break

Request timeout!

From 192.168.2.99: bytes=32 seq=2 ttl=126 time=78 ms

From 192.168.2.99: bytes=32 seq=3 ttl=126 time=78 ms

From 192.168.2.99: bytes=32 seq=4 ttl=126 time=62 ms

From 192.168.2.99: bytes=32 seq=5 ttl=126 time=79 ms

--- 192.168.2.99 ping statistics ---

5 packet(s) transmitted

4 packet(s) received

20.00% packet loss

round-trip min/avg/max = 0/74/79 ms
