VXLAN基础实验

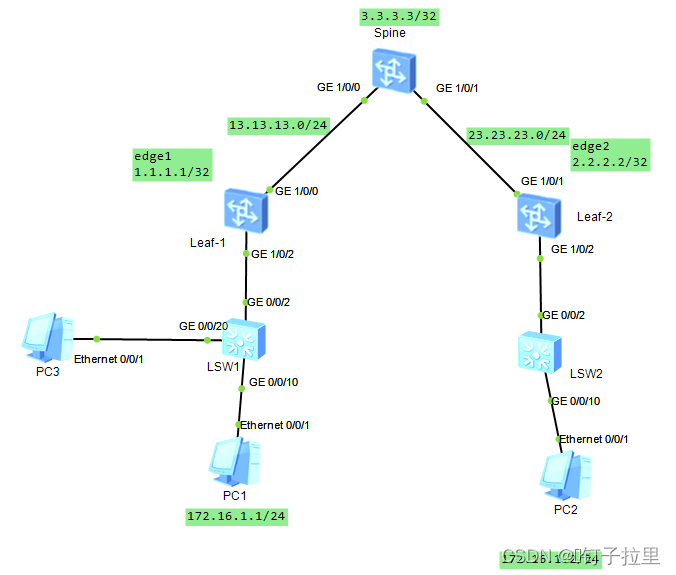

实验拓扑

实验需求：

        采用静态方式部署VXLAN，实现同一子网内终端的互访
        静态方式是先有数据，然后才去学习转发表（MAC）

1、部署Underlay网络，部署3层的OSPF（华为支持的Underlay只有OSPF）

Leaf1：

ospf 10 router-id 1.1.1.1
 area 0.0.0.0

 interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 ospf enable 10 area 0.0.0.0

 interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 13.13.13.1 255.255.255.0
 ospf enable 10 area 0.0.0.0

Spine:

ospf 10 router-id 3.3.3.3
 area 0.0.0.0

 interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf enable 10 area 0.0.0.0

 interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 13.13.13.3 255.255.255.0
 ospf enable 10 area 0.0.0.0

 interface GE1/0/1
 undo portswitch
 undo shutdown
 ip address 23.23.23.3 255.255.255.0
 ospf enable 10 area 0.0.0.0

Leaf-2：

ospf 10 router-id 2.2.2.2
area 0.0.0.0

interface LoopBack0
ip address 2.2.2.2 255.255.255.255
ospf enable 10 area 0.0.0.0

interface GE1/0/1
undo portswitch
undo shutdown
ip address 23.23.23.2 255.255.255.0
ospf enable 10 area 0.0.0.0

2、在Edge上配置业务接入点

        在NVE设备上配置VAP，虚拟接入点，作为VXLAn业务接入的设备

Leaf1：

bridge-domain 10
 vxlan vni 10                        //VNI是2层的VNI，桥接域ID域VNI需要一一对应

 [Leaf2-GE1/0/2]undo shutdown       //子接口需要UP首先物理接口得开启

interface GE1/0/2.10 mode l2         //接口使能2层子接口
 encapsulation dot1q vid 10          //封装VLAN
 bridge-domain 10                    //绑定桥接域ID

Leaf2：

bridge-domain 10
 vxlan vni 10

 [Leaf2-GE1/0/2]undo shutdown

interface GE1/0/2.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10



3、配置NVE隧道

Leaf1：

interface Nve1       //创建NVE隧道（最多两个隧道）
source 1.1.1.1       //定义原VTEP地址
vni 10 head-end peer-list 2.2.2.2      //静态指目的VTEP地址

Leaf2：

interface Nve1
source 2.2.2.2
vni 10 head-end peer-list 1.1.1.1

查看状态

[Leaf1]dis vxlan tunnel            //查看隧道建立状态
Number of vxlan tunnel : 1
Tunnel ID   Source                Destination           State  Type     Uptime
4026531841  1.1.1.1               2.2.2.2               up     static   00:02:47

[Leaf1]dis vxlan vni 10 verbose
    BD ID                  : 10
    State                  : up
    NVE                    : 18
    Source Address         : 1.1.1.1
    Source IPv6 Address    : -
    UDP Port               : 4789
    BUM Mode               : head-end
    Group Address          : -
    Peer List              : 2.2.2.2
    IPv6 Peer List         : -

PING测试：

PC>ping 172.16.1.2
Ping 172.16.1.2: 32 data bytes, Press Ctrl_C to break
From 172.16.1.2: bytes=32 seq=1 ttl=128 time=94 ms
From 172.16.1.2: bytes=32 seq=2 ttl=128 time=46 ms
From 172.16.1.2: bytes=32 seq=3 ttl=128 time=47 ms
From 172.16.1.2: bytes=32 seq=4 ttl=128 time=78 ms
From 172.16.1.2: bytes=32 seq=5 ttl=128 time=79 ms
