常见运放电路的精密运用

仿真采用的是单通道轨对轨，Vos（max）=10uV的OPA333

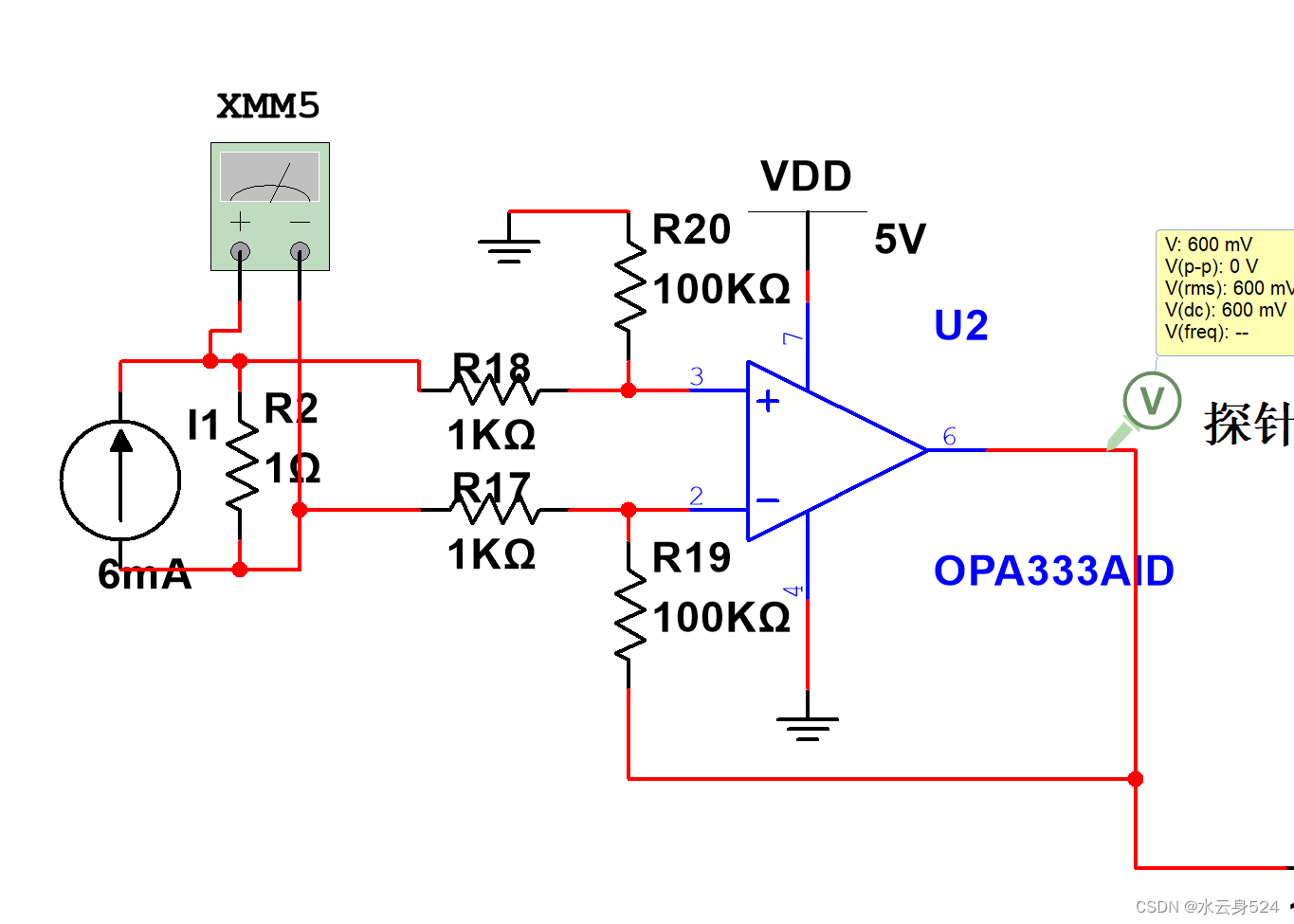

1.电流采集电路（与减法器相同）

R18=R17,R20=R19

Vout=Vin*R20/R18=Vin*R20/R18

特点：输与减法器电路一直，但减法器同侧两电阻一致

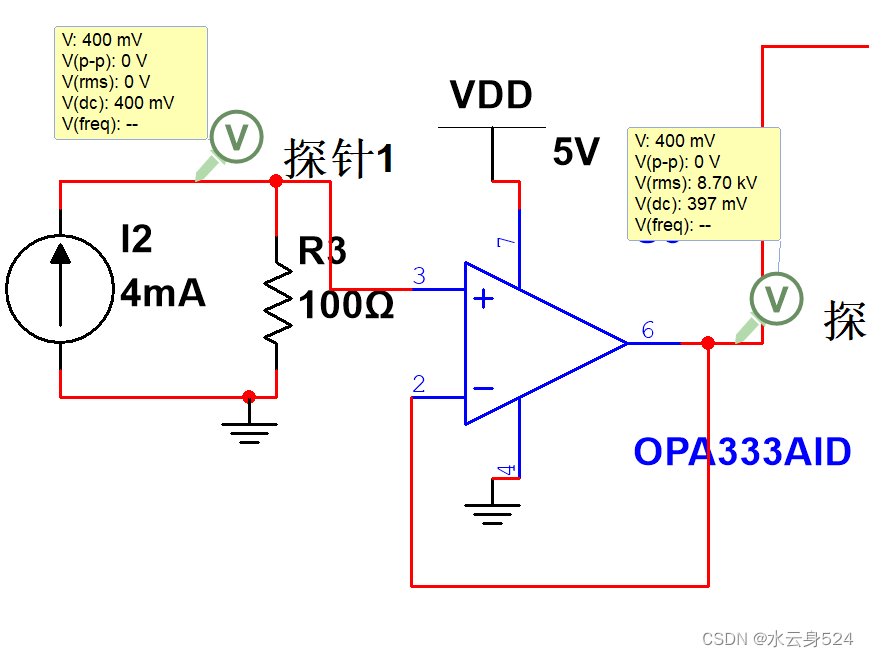

2.电压跟随器（做前后级隔离）

Vout=Vin

特点：高输入阻抗低输出阻抗，对前级电路相当于开路而输出电压又不受后级阻抗影响，也就是说——电压跟随器的前、后级电路之间互不影响。而隔离作用就是将负载对输入端的影响隔离掉。

比较如下

                          图1                                                                     图2

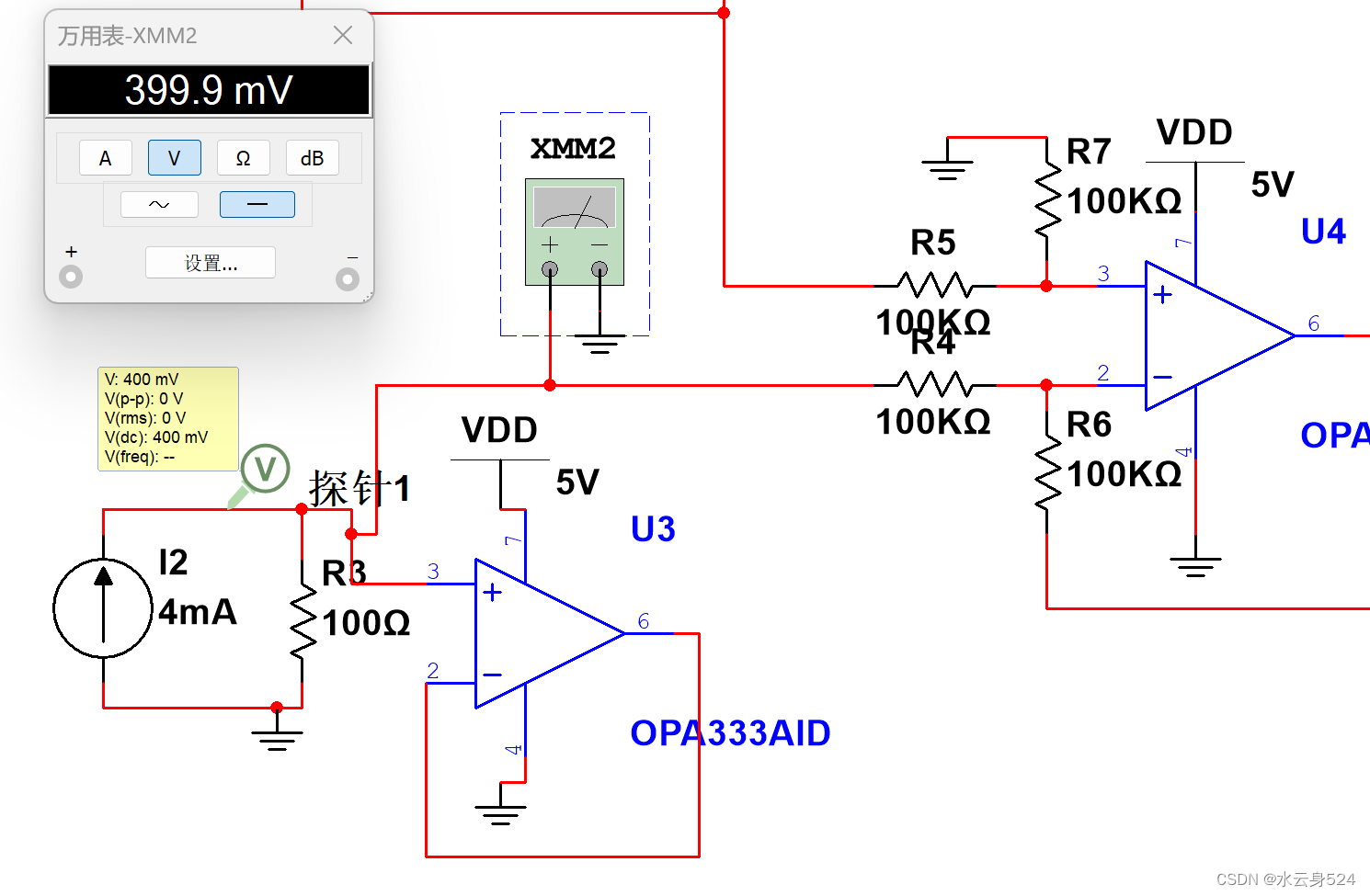

图1是未加电压跟随器，导致前后两级干扰，因为R3与R4相差过大，所以干扰不明显

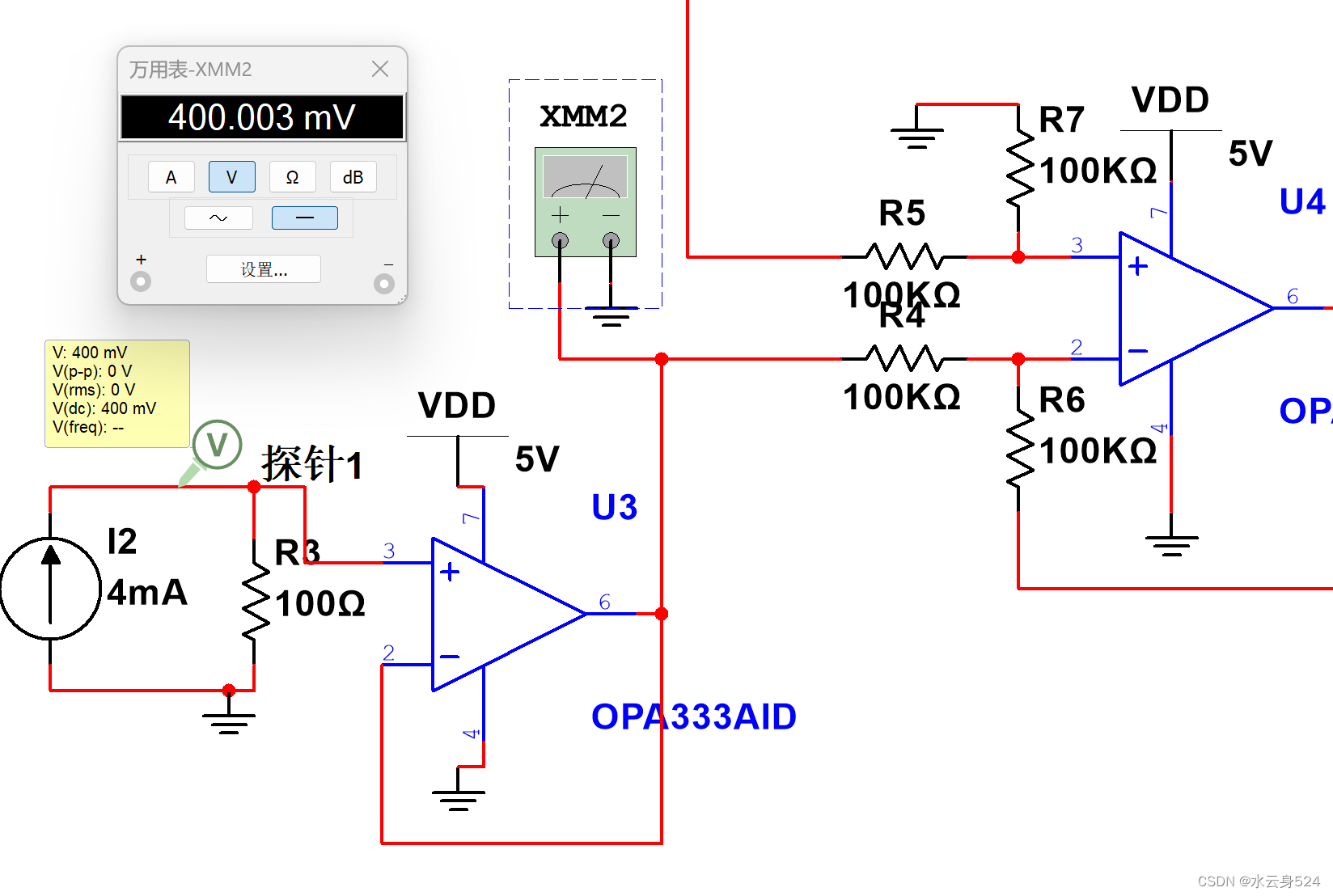

图2加了电压跟随器，明显电压精度更高

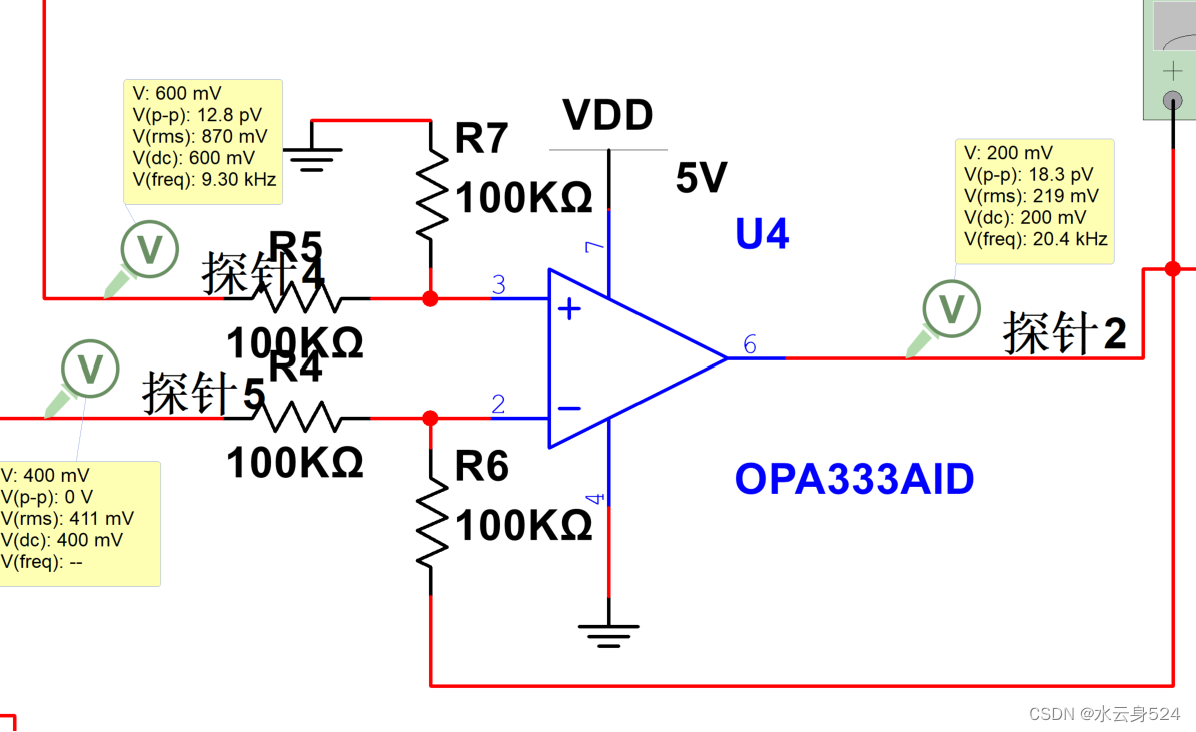

3.同相减法器（可处理电压偏置）

R5=R7,R4=R6

四电阻相等可降低偏置电压，提高电路精度

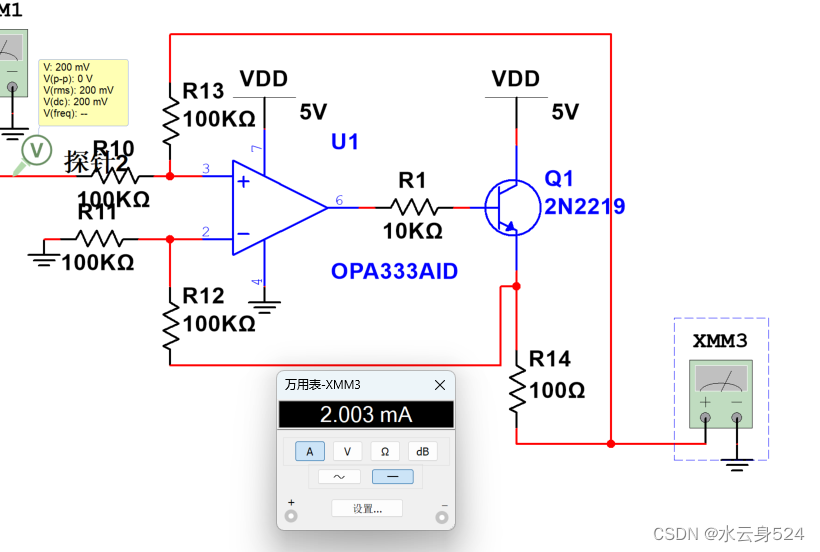

4.4~20ma电流输出电路

Iout=Vin/R14

三极管集电极可接耐压范围内任意电压

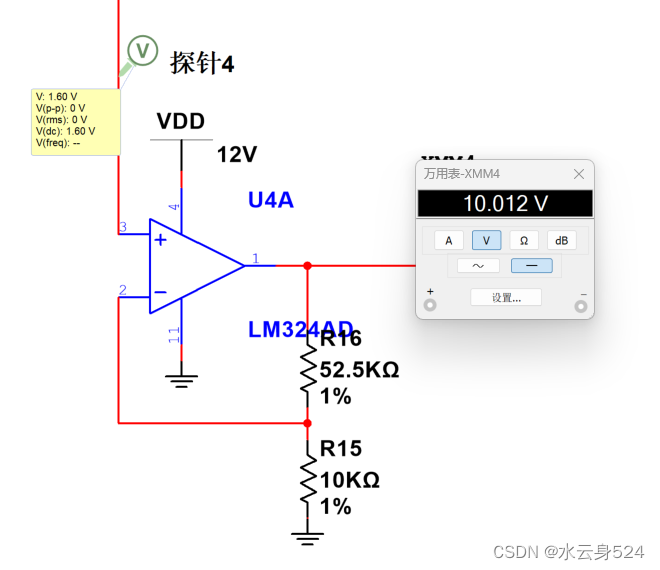

5.同相电压放大

放大倍数A=(R16+R15)/R15

特点：输入阻抗=运放阻抗，即输入阻抗极高，但放大倍数只能大于1且不如反相放大稳定
