FPGA学习：使用Mif精灵初始化BOM，生成波形数据表

Mif精灵下载：

【免费】Mif精灵/coe(mif)文件生成器资源-优快云文库

Mif精灵使用：

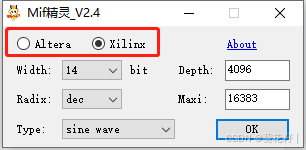

1、FPGA厂商选择

单击Altera或Xilinx来选择生成对应的FPGA厂商的rom初始化文件；

Altera的rom初始化文件是.mif文件；

Xilinx的rom初始化文件是.coe文件；

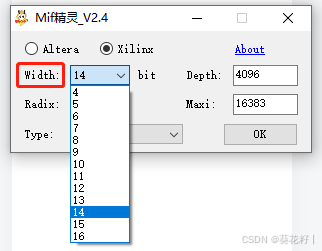

2、输出数据宽度设置

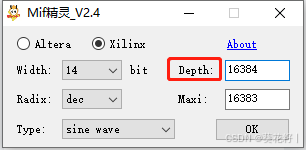

3、采样深度设置

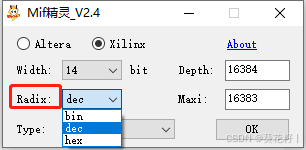

4、输出文件格式

Radix是基数，也就是输出的mif(或者coe)文件以什么进制输出，在这里提供了三种进制输出(二进制、十进制、十六进制)；

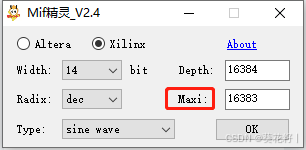

4、设置波峰数值

波峰对应的数值，默认是最大值(2^Width)，不需要修改；

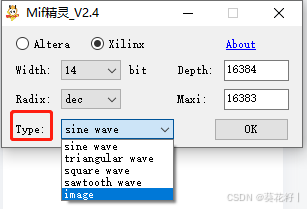

5、输出波形类型设置

mif精灵提供了正弦波(sine wave)、三角波(triangular wave)、方波(square wave)、锯齿波(swatooth wave)、以及图片类型(image)转mif(或者coe)文件。在选择四种波形类型的时候对应的相关参数都是可以设置的；

注意：Maxi值也可以和Depth值设置的不一样，但是不能超过Depth值；

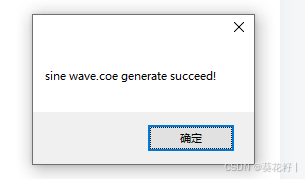

6、点击OK

生成的波形文件，文件名后缀为 “.mif”或者是“.coe”，文件生成路径是和软件在同一个目录下的。
