【eNSP实战】配置交换机链路聚合

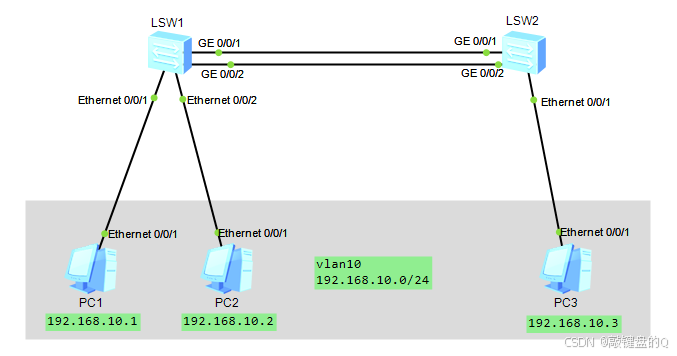

拓扑图

要求：

1. 配置所有主机划分在vlan10内
2. LSW1和LSW2配置链路聚合
3. 主机配置如图所示，这里不作展示

LSW1配置vlan

vlan batch 10
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10

LSW2配置vlan

vlan batch 10
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10

下面开始配置交换机链路聚合
LSW1链路聚合配置

[LSW1]interface Eth-Trunk 1		# 进入以太网链路聚合接口视图
[LSW1-Eth-Trunk1]mode manual load-balance		# 配置链路聚合模式为手工模式
[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/2		# 添加链路聚合接口
[LSW1-Eth-Trunk1]load-balance src-mac 		# 配置基于源mac地址的负载均衡模式
[LSW1-Eth-Trunk1]port link-type trunk 		# 配置该逻辑接口为干道模式
[LSW1-Eth-Trunk1]port trunk allow-pass vlan 10 1	# 允许vlan 10 和 vlan 1通过
[LSW1-Eth-Trunk1]quit

LSW2链路聚合配置

[LSW2]interface Eth-Trunk 1
[LSW2-Eth-Trunk1]mode manual load-balance
[LSW2-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/2
[LSW2-Eth-Trunk1]load-balance dst-mac
[LSW2-Eth-Trunk1]port link-type trunk
[LSW2-Eth-Trunk1]port trunk allow-pass vlan 10 1
[LSW2-Eth-Trunk1]quit

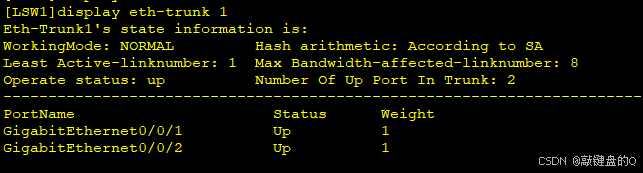

至此交换机的链路聚合配置完成，下面查看交换机的Eth-trunk状态
