【eNSP实战】旁挂二层组网—直接转发

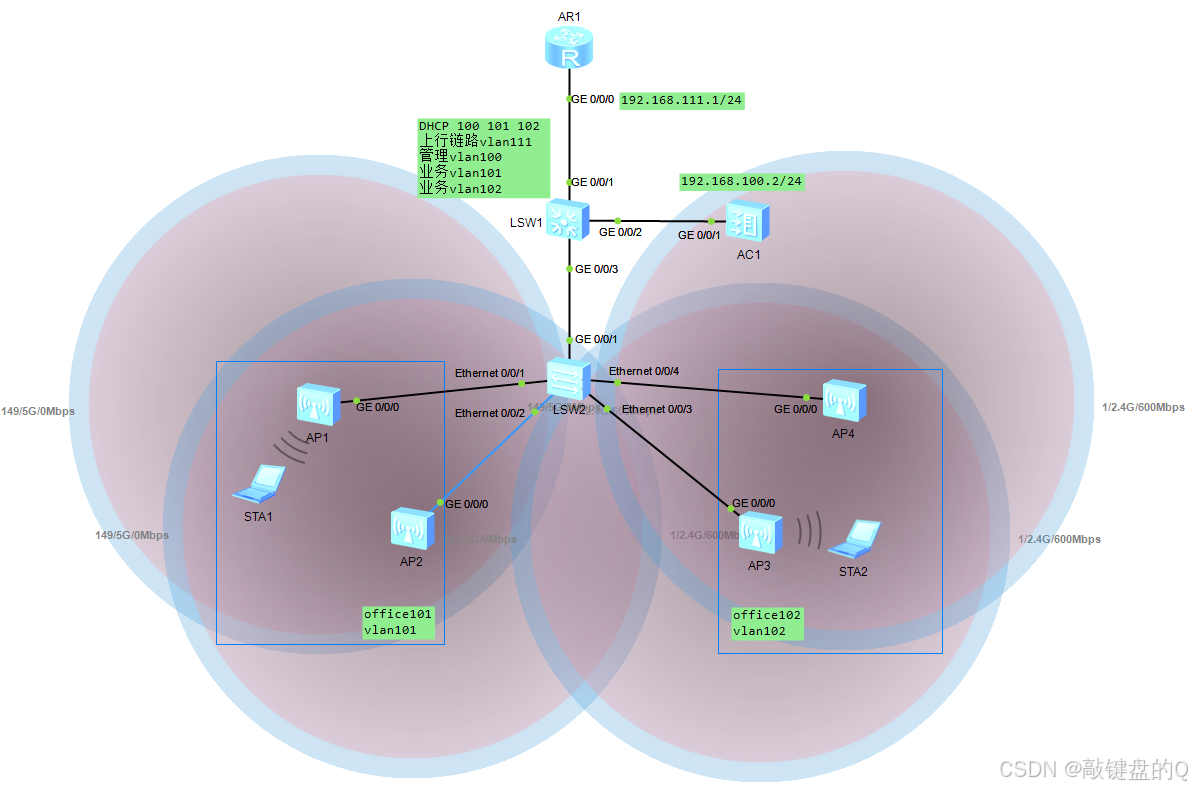

拓图

要求：
AC1配置：

1. 配置WLAN业务下发
2. 与LSW1接口配置，192.168.100.2/24

LSW1配置：

1. 上行链路vlan111，192.168.111.2/24
2. 管理vlan100，192.168.100.1/24
3. 业务vlan101，192.168.101.1/24
4. 业务vlan102，192.168.102.1/24
5. 配置DHCP服务器：vlan100、vlan101、vlan102
6. 与下行AP接口配置trunk链路，PVID vlan 100

LSW2配置：

1. 配置vlan100，vlan101，vlan102
2. 所有接口配置trunk链路，PVID vlan 100

一、配置网络互通

（一）在AR1路由器上的配置

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.111.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]ip route-static 0.0.0.0 0 192.168.111.2

（二）在LSW1核心交换机上的配置

[LSW1]vlan batch 100 101 102 111
[LSW1]interface Vlanif 100
[LSW1-Vlanif100]ip address 192.168.100.1 24
[LSW1-Vlanif100]interface Vlanif 101
[LSW1-Vlanif101]ip address 192.168.101.1 24
[LSW1-Vlanif101]interface Vlanif 102
[LSW1-Vlanif102]ip address 192.168.102.1 24
[LSW1-Vlanif102]interface Vlanif 111
[LSW1-Vlanif111]ip address 192.168.111.2 24
[LSW1-Vlanif111]quit

[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 111
[LSW1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 100
[LSW1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk pvid vlan 100
[LSW1-GigabitEthernet0/0/3
