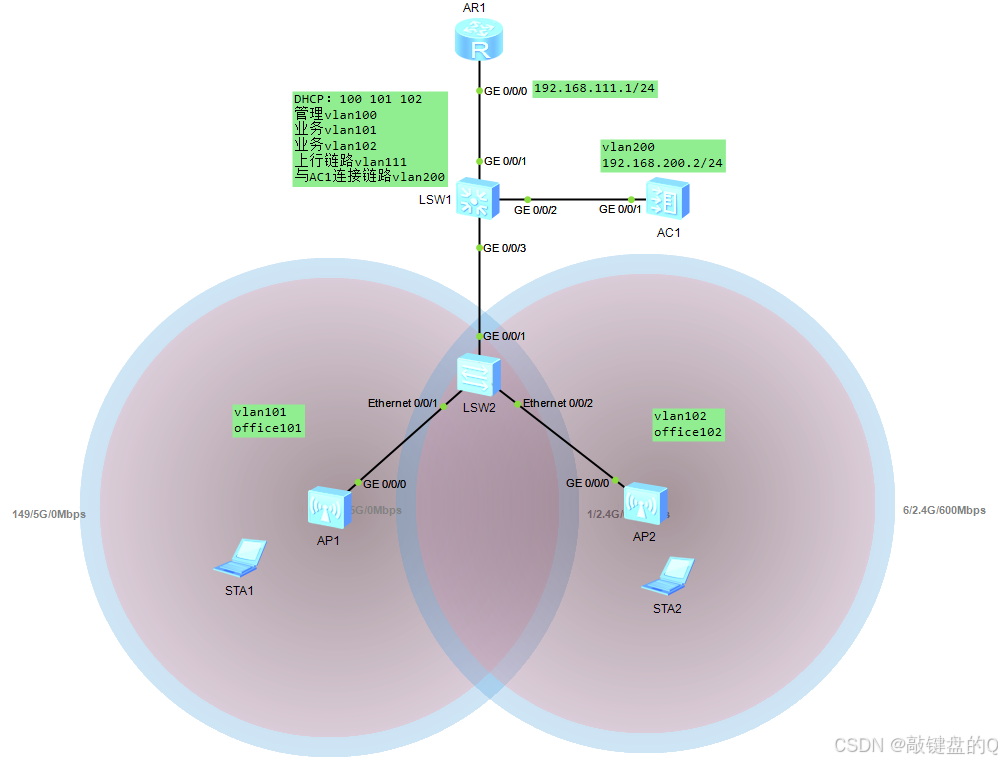

拓图
在这里插入图片描述

要求：
LSW1上配置：

配置DHCP，分配vlan100、101、102地址池
上行与AR1连接链路vlan111，192.168.111.2/24
管理vlan100，192.168.100.1/24
业务vlan101，192.168.101.1/24
业务vlan102，192.168.102.1/24
与AC1连接链路vlan200，192.168.200.1/24

AC1上配置;

连接vlan200，192.168.200.2/24

LSW2上配置：

创建vlan100、101、102
配置已经连接的端口为trunk口，放行vlan100、101、102，PVID为vlan100

一、配置网络互通

（一）在AR1上的配置

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.111.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]ip route-static 0.0.0.0 0 192.168.111.2

（二）在LSW1核心交换机上的配置

[LSW1]vlan batch 100 101 102 111 200
[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 111
[LSW1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 200
[LSW1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk pvid vlan 100
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 100 101 102
[LSW1-GigabitEthernet0/0/3]quit

[LSW1]interface Vlanif 100
[LSW1-Vlanif100]ip address 192.168.100.1 24
[LSW1-Vlanif100]interface Vlanif 101
[LSW1-Vlanif101]ip address 192.168.101.1 24
