【eNSP实战】交换机配置MSTP

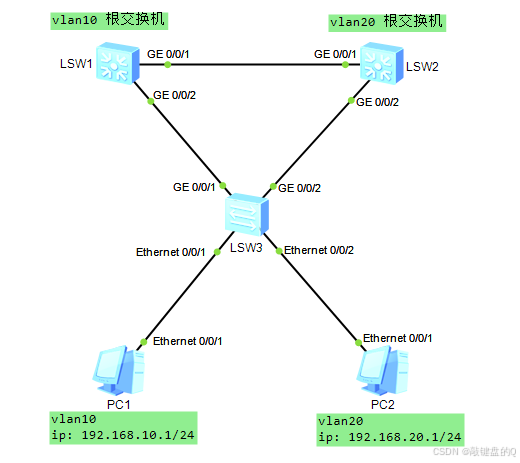

拓扑图

1. LSW1配置为vlan10的根交换机；LSW2配置为vlan20的根交换机
2. PC主机配置如图所示，这里不展示
3. 本次核心是配置MSTP多生成树协议

LSW1配置vlan

vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

LSW2配置vlan

vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

LSW3配置vlan

vlan batch 10 20
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

下面开始配置MSTP
LSW1配置MSTP，设置该交换机为vlan10的根交换机、vlan20的备根交换机

[LSW1]stp mode mstp		# 设置交换机stp模式为MSTP
[LSW1]stp region-configuration		# 进入MSTP区域配置模式
[LSW1-mst-region]region-name re-mstp	# 配置域名为rs-mstp（名字随便）
[LSW1-mst-region]revision-level 1		# 配置版本级别为1
[LSW1-mst-region]instance 1 vlan 10		# 将vlan10加入实例1中
[LSW1-mst-region]instance 2 vlan 20		# 将vlan20加入实例2中
[LSW1-mst-region]active region-configuration		# 激活配置（必须激活）
[LSW1-mst-region]quit
[LSW1]stp instance 1 root primary 		# 配置此交换机为实例1的根交换机
[LSW1]stp instance 2 root secondary 	# 配置此交换机为实例2的备根交换机

LSW2配置MSTP，设置该交换机为vlan20的根交换机、vlan10的备根交换机

[LSW2]stp mode mstp
[LSW2]stp region-configuration
[LSW2-mst-region]region-name re-mstp
[LSW2-mst-region]revision-level 1
[LSW2-mst-region]instance 1 vlan 10
[LSW2-mst-region]instance 2 vlan 20
[LSW2-mst-region]active region-configuration
[LSW2-mst-region]quit
[LSW2]stp instance 1 root secondary 	# 设置此交换机为实例1的备根交换机
[LSW2]stp instance 2 root primary 		# 设置此交换机为实例2的根交换机

LSW3配置MSTP，此交换机必须要设置根或备根

[LSW3]stp mode mstp
[LSW3]stp region-configuration
[LSW3-mst-region]region-name re-mstp
[LSW3-mst-region]revision-level 1
[LSW3-mst-region]instance 1 vlan 10
[LSW3-mst-region]instance 2 vlan 20
[LSW3-mst-region]active region-configuration
[LSW3-mst-region]quit

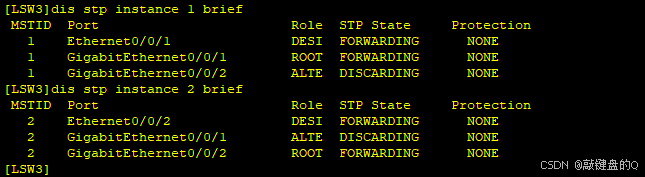

至此多生成树协议MSTP配置完成，下面在LSW3上查看实例详情信息
