【eNSP实战】OSPF多区域配置

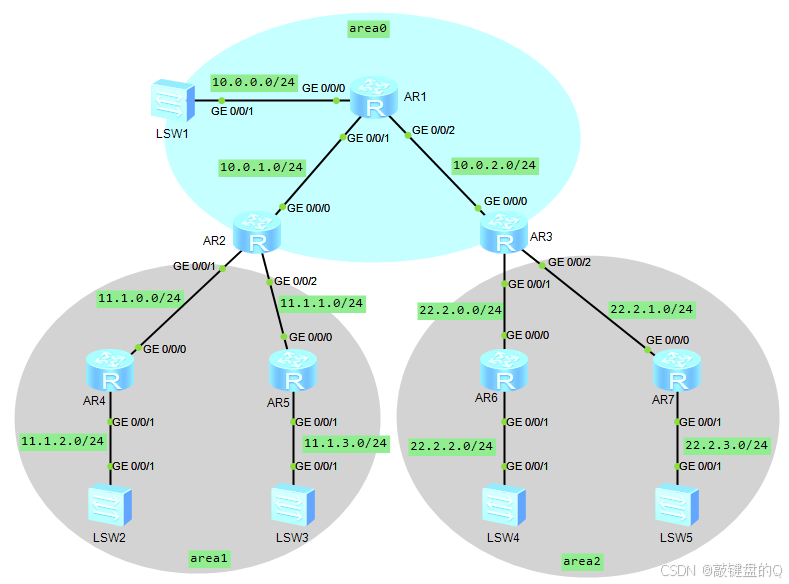

实验拓图

交换机上暂时都不作配置，主要配置路由器OSPF。
AR1接口配置：

interface GigabitEthernet0/0/0
 ip address 10.0.0.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.0.1.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 10.0.2.1 255.255.255.0

AR2接口配置：

interface GigabitEthernet0/0/0
 ip address 10.0.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 11.1.0.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 11.1.1.1 255.255.255.0

AR3接口配置：

interface GigabitEthernet0/0/0
 ip address 10.0.2.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 22.2.0.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 22.2.1.1 255.255.255.0

AR4接口配置：

interface GigabitEthernet0/0/0
 ip address 11.1.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 11.1.2.1 255.255.255.0

AR5接口配置：

interface GigabitEthernet0/0/0
 ip address 11.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 11.1.3.1 255.255.255.0

AR6接口配置：

interface GigabitEthernet0/0/0
 ip address 22.2.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 22.2.2.1 255.255.255.0

AR7接口配置：

interface GigabitEthernet0/0/0
 ip address 22.2.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 22.2.3.1 255.255.255.0

下面开始OSPF接口配置：
AR1配置OSPF：

[AR1]ospf 1 router-id 1.1.1.1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.255.255	# 这里采用16位掩码进行配置，可以一次包含三个网络信息
[AR1-ospf-1-area-0.0.0.0]quit

AR2配置OSPF：

[AR2]ospf 1 router-id 1.1.1.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 10.0.1.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]quit
[AR2-ospf-1]area 1
[AR2-ospf-1-area-0.0.0.1]network 11.1.0.0 0.0.255.255
[AR2-ospf-1-area-0.0.0.1]quit
[AR2-ospf-1]quit

AR3配置OSPF：

[AR3]ospf 1 router-id 1.1.1.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 10.0.2.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]quit
[AR3-ospf-1]area 2
[AR3-ospf-1-area-0.0.0.2]network 22.2.0.0 0.0.255.255
[AR3-ospf-1-area-0.0.0.2]quit
[AR3-ospf-1]quit

AR4配置OSFP：

[AR4]ospf 1 router-id 1.1.1.4
[AR4-ospf-1]area 1
[AR4-ospf-1-area-0.0.0.1]network 11.1.0.0 0.0.255.255
[AR4-ospf-1-area-0.0.0.1]quit

AR5配置OSFP：

[AR5]ospf 1 router-id 1.1.1.5
[AR5-ospf-1]area 1
[AR5-ospf-1-area-0.0.0.1]network 11.1.0.0 0.0.255.255
[AR5-ospf-1-area-0.0.0.1]quit

AR6配置OSPF：

[AR6]ospf 1 router-id 1.1.1.6
[AR6-ospf-1]area 2
[AR6-ospf-1-area-0.0.0.2]network 22.2.0.0 0.0.255.255
[AR6-ospf-1-area-0.0.0.2]quit

AR7配置OPSF：

[AR7]ospf 1 router-id 1.1.1.7
[AR7-ospf-1]area 2
[AR7-ospf-1-area-0.0.0.2]network 22.2.0.0 0.0.255.255
[AR7-ospf-1-area-0.0.0.2]quit

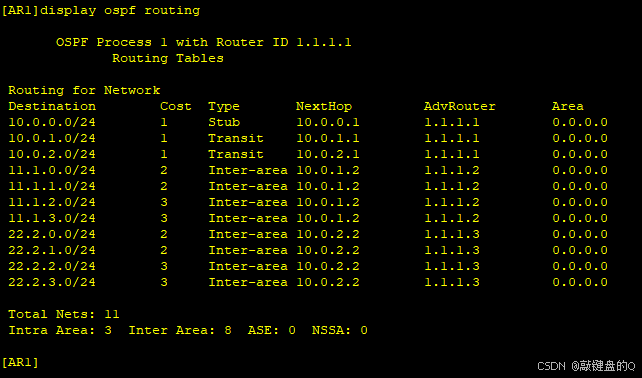

至此OSPF全部配置完成，在AR1上查看ospf路由信息：

所有的网段都有说明配置OK了。
