【eNSP实战】单区域OSPF配置

敲键盘的Q

已于 2025-03-06 11:15:04 修改

阅读量225

点赞数 3

文章标签：运维

于 2025-03-05 17:26:12 首次发布

本文链接：https://blog.youkuaiyun.com/qq_57764123/article/details/146046408

版权

华为eNSP实战专栏收录该内容

32 篇文章

订阅专栏

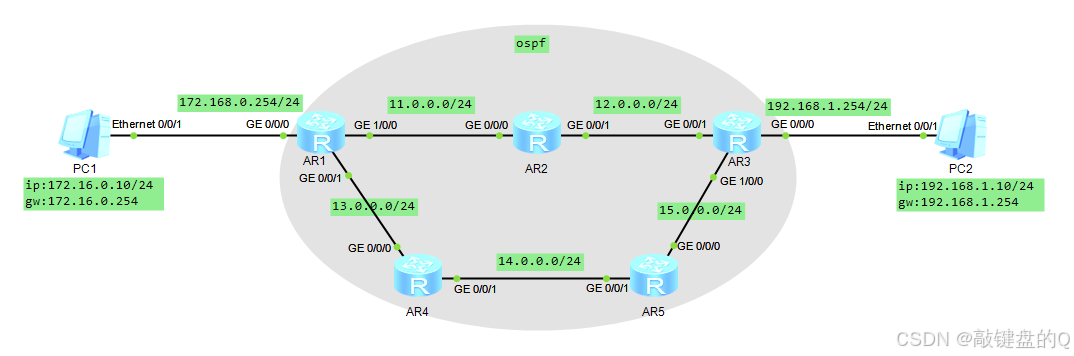

实验拓图
在这里插入图片描述

PC配置按照拓图上配置，这里不展示了。
AR1接口配置：

interface GigabitEthernet0/0/0
 ip address 172.16.0.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 13.0.0.1 255.255.255.0
#
interface GigabitEthernet1/0/0
 ip address 11.0.0.1 255.255.255.0

AR2接口配置：

interface GigabitEthernet0/0/0
 ip address 11.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 12.0.0.1 255.255.255.0

AR3接口配置：

interface GigabitEthernet0/0/0
 ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 12.0.0.2 255.255.255.0
#
interface GigabitEthernet1/0/0
 ip address 15.0.0.1 255.255.255.0

AR4接口配置;

interface GigabitEthernet0/0/0
 ip address 13.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 14.0.0.1 255.255.255.0

AR5接口配置：

interface GigabitEthernet0/0/0
 ip address 15.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 14.0.0.2 255.255.255.0

下面开始OSFP区域配置。
AR1配置OSPF：

[AR1]ospf 1 router-id 1.1.1.1		# 启用OSPF进程1，并指定该路由器ID
[AR1-ospf-1]area 0		# 进去区域0（也可以写成 area 0.0.0.0）
[AR1-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.0.255	# 指定工作在area0的接口网络区域
[AR1-ospf-1-area-0.0.0.0]network 11.0.0.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]quit

AR2配置OSPF：

[AR2]ospf 1 router-id 1.1.1.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 11.0.0.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]quit

AR3配置OSPF：

[AR3]ospf 1 router-id 1.1.1.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 15.0.0.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]quit

AR4配置OSPF：

[AR4]ospf 1 router-id 1.1.1.4
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255
[AR4-ospf-1-area-0.0.0.0]network 14.0.0.0 0.0.0.255
[AR4-ospf-1-area-0.0.0.0]quit

AR5配置OSPF：

[AR5]ospf 1 router-id 1.1.1.5
[AR5-ospf-1]area 0
[AR5-ospf-1-area-0.0.0.0]network 14.0.0.0 0.0.0.255
[AR5-ospf-1-area-0.0.0.0]network 15.0.0.0 0.0.0.255
[AR5-ospf-1-area-0.0.0.0]quit

至此OSPF配置完成，PC1 ping PC2通过测试OK，这里就不展示。

一些常用的OSFP配置查询：

display router id		# 查询本机RouterID
display ospf brief		# 查询OSPF概要信息
display ospf interface	# 查询OSPF接口信息
display ospf routing	# 查询OSPF路由表
display ospf peer		# 查询路由器邻接路由器信息
display ospf lsdb router	# 查询链路状态详细信息

OSPF宣告网段的命令：

OSPF宣告网段的命令是 Network + IP + wildcard-mask（反掩码），通过 IP 和 wildcard-mask 筛选出一组IP地址，从而定位出需要开启OSPF的接口范围（哪个接口的一个IP地址在这个范围哪个接口就开启OSPF）
反掩码用来限定主机位的个数，即用由右至左连续的 “1” 来表示主机位的个数，其不能被0断开。
配置OSPF时如果输入 [R1-ospf-1-area-0.0.0.0] network 172.16.0.0 0.0.255.255 ，则表示IP地址集合172.16.0.0~172.16.255.255，这个地址集合包含了R1路由器的所有接口

关于DR和BDR，手动指定路由的优先级（默认1；越大与优先）：
示例：

interface GigabitEthernet0/0/0
 ospf dr-priority 120
