工业相机读取RGB彩色图像（python版）

一、下载MVS软件

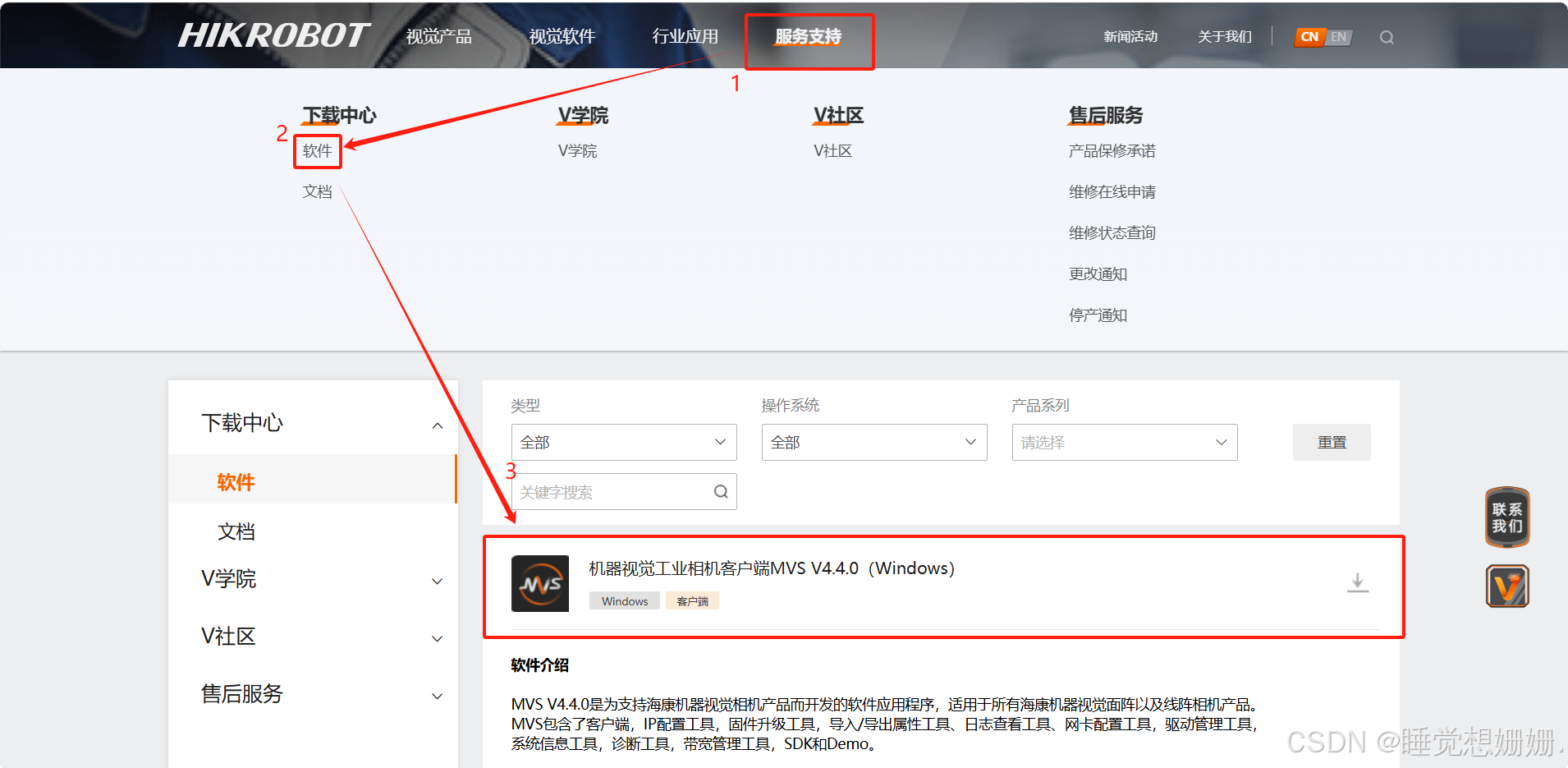

 按图操作直接下载安装即可

海康机器人-机器视觉-下载中心https://www.hikrobotics.com/cn/machinevision/service/download/?module=0

二、获取源码

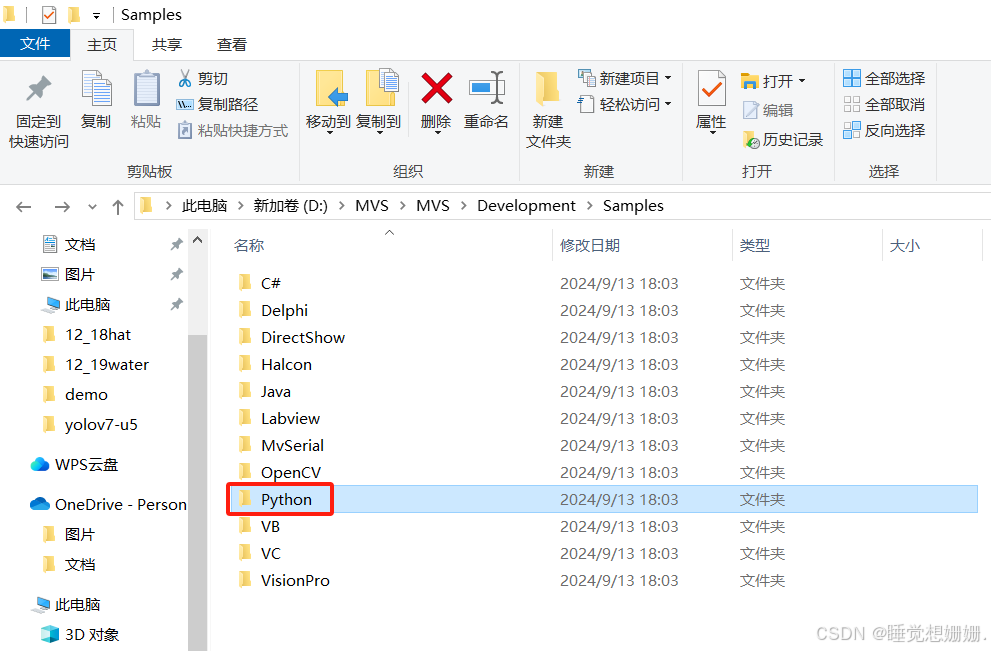

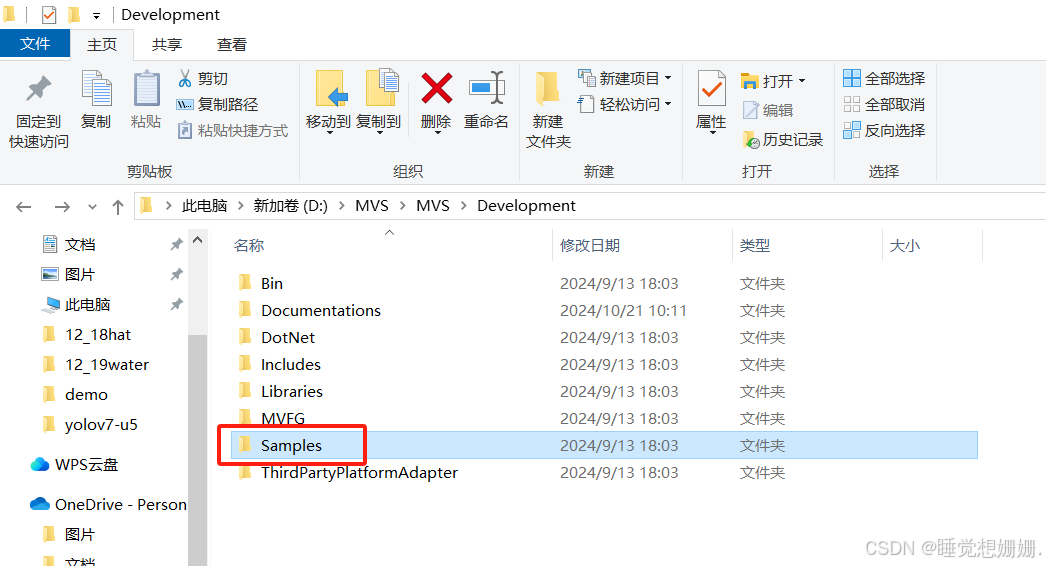

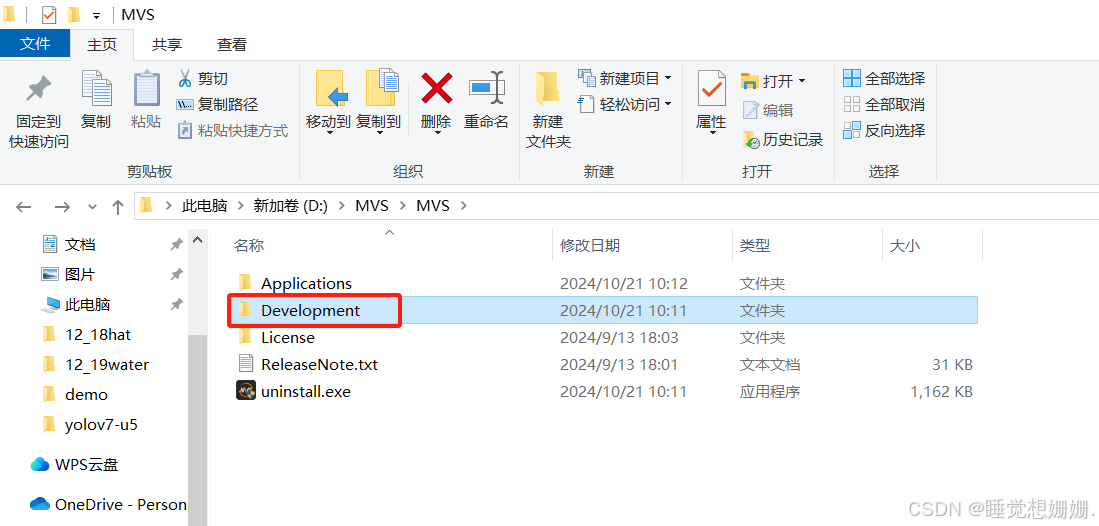

 打开你安装MVS的位置，按我这个路径打开：Development--Samples--Python

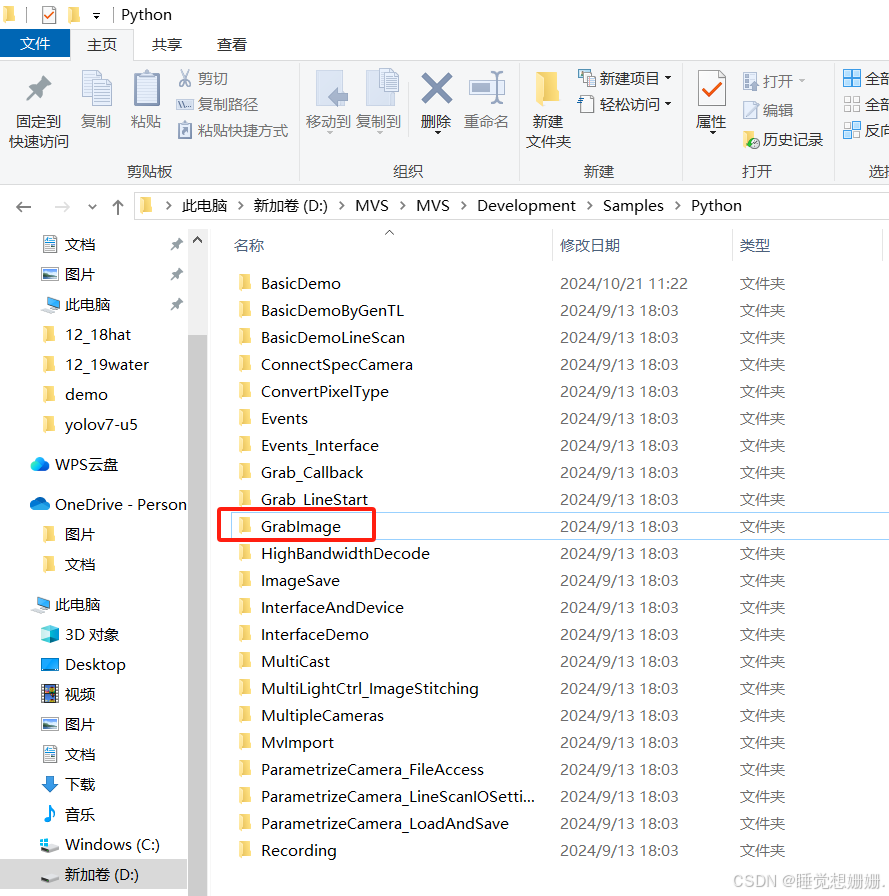

在python文件夹里有很多案例，其中GrabImage是读取工业相机视频流的实例代码

三、修改GrabImage

 注意：这些都是海康自己定义的函数，反正我基本上都看不太懂，咱知道怎么用就行了没必要去细品，如果真想研究的话可以前往下方链接

 传送门https://talent.hikvision.com/society/sHome

开始修改work_thread函数

直接定位到work_thread函数

print ("get one frame: Width[%d], Height[%d], nFrameNum[%d]"  % (stOutFrame.stFrameInfo.nWidth, stOutFrame.stFrameInfo.nHeight, stOutFrame.stFrameInfo.nFrameNum))

这一行可以知道stOutFrame.stFrameInfo.nWidth和stOutFrame.stFrameInfo.nHeight分别可以获取到图像的宽和高

那么两者相乘就可以得到图像数据的总大小

frame_len = stOutFrame.stFrameInfo.nWidth * stOutFrame.stFrameInfo.nHeight

咨询了厂家技术他们说图像是存储在内存地址中，所以需要定义一个缓存区来接收这个地址中的图像，c_ubyte 表示一个无符号的 8 位整数（相当于 C 语言中的 unsigned char），一张图像的长度是frame_len所以buf_type就可以接收一张长度为frame_len的图像数据

buf_type = (c_ubyte * frame_len)

 stOutFrame.pBufAddr是工业相机SDK返回的指针，指向的是图像数据的内存地址

addressof用于获取 stOutFrame.pBufAddr的地址

buf_type.from_address可直接访问到改地址中的数据

imgData则拿到了这张图像的数据

imgData = buf_type.from_address(addressof(stOutFrame.pBufAddr.contents))

但是imgData拿到的是一维数组所以才需要转换成二维数组才能得到行列数据

frame = np.frombuffer(imgData, dtype=np.uint8).reshape(
                (stOutFrame.stFrameInfo.nHeight,
                 stOutFrame.stFrameInfo.nWidth))

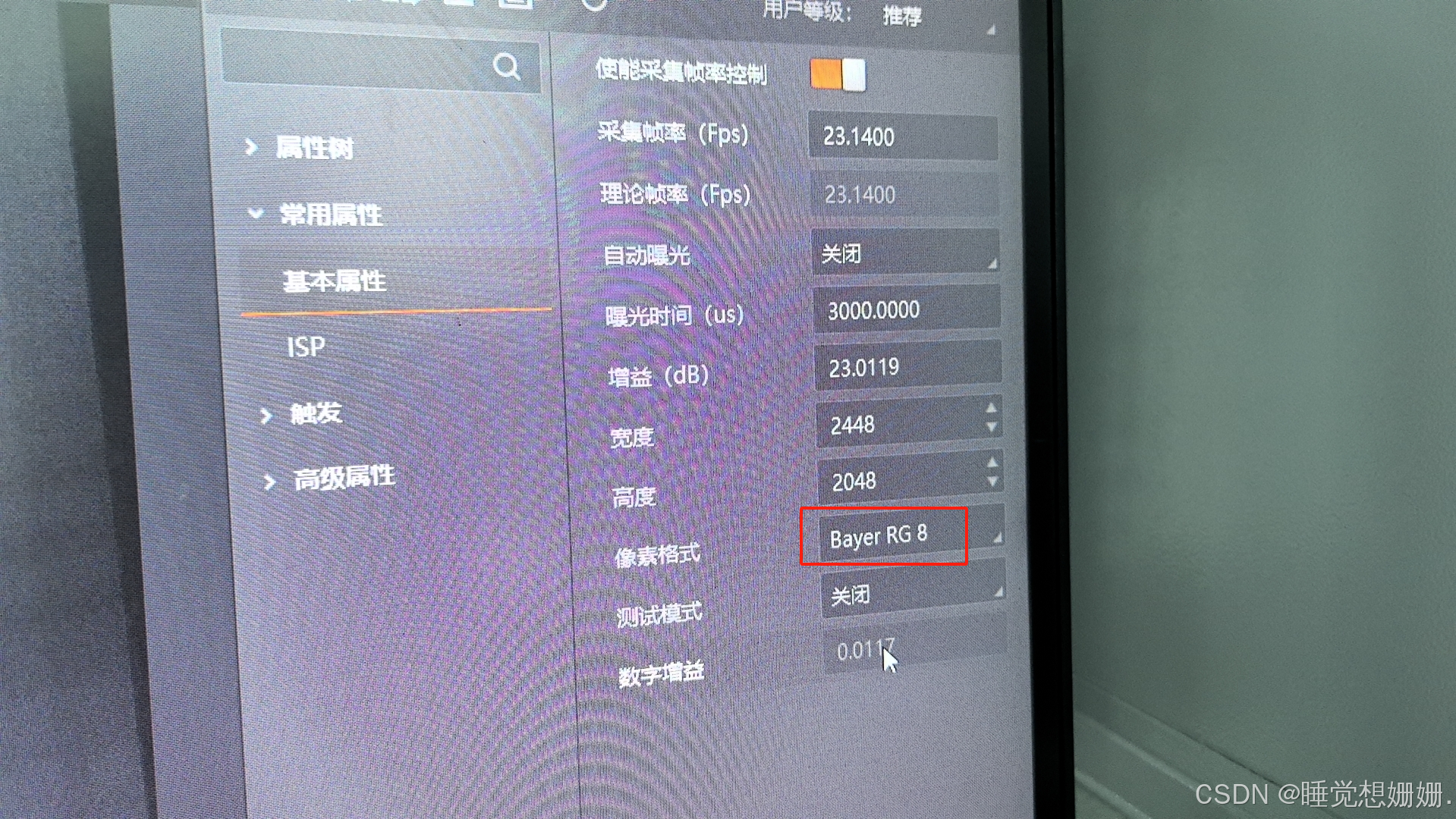

这里拿到的二维图像数据取决于你在MVS软件中的设置的像素格式，如下图：

我这边是Bayer RG8是一种压缩后的RGB图像，如果直接cv2.imshow出来看起来就会像灰度的，所以还需要进行格式转换

rgb_image = cv2.cvtColor(frame, cv2.COLOR_BAYER_RG2BGR)

到此就拿到RGB彩色图像啦

懒得看修改过程可以直接复制下面的代码替换自己的work_thread函数

def work_thread(cam=0, pData=0, nDataSize=0):
    stOutFrame = MV_FRAME_OUT()
    memset(byref(stOutFrame), 0, sizeof(stOutFrame))
    while True:
        ret = cam.MV_CC_GetImageBuffer(stOutFrame, 1000)
        if None != stOutFrame.pBufAddr and 0 == ret:
            # print ("get one frame: Width[%d], Height[%d], nFrameNum[%d]"  % (stOutFrame.stFrameInfo.nWidth, stOutFrame.stFrameInfo.nHeight, stOutFrame.stFrameInfo.nFrameNum))
            # nRet = cam.MV_CC_FreeImageBuffer(stOutFrame)
            frame_len = stOutFrame.stFrameInfo.nWidth * stOutFrame.stFrameInfo.nHeight
            buf_type = (c_ubyte * frame_len)  # 定义缓冲区类型
            imgData = buf_type.from_address(addressof(stOutFrame.pBufAddr.contents))

            # 将一维数据转换为二维图像格式
            frame = np.frombuffer(imgData, dtype=np.uint8).reshape(
                (stOutFrame.stFrameInfo.nHeight, stOutFrame.stFrameInfo.nWidth))
            rgb_image = cv2.cvtColor(frame, cv2.COLOR_BAYER_RG2BGR)
            cv2.imshow("rgb_image", rgb_image)
            if cv2.waitKey(1) & 0xFF == ord('q'):
                break
        else:
            print ("no data[0x%x]" % ret)
        if g_bExit == True:
            break

四、再次提醒！

个人不建议太深入研究海康的源码，会用就行！会用就行！

实在有这方面的需求的话，再次送上传送门：

传送门https://talent.hikvision.com/society/sHome
