FCOS 论文结合 MMDetection 中 fcos_head 代码解读

原创 已于 2024-10-16 20:24:38 修改 · 1.5k 阅读 · 41 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#人工智能

于 2024-10-14 21:39:57 首次发布

一、背景

（一）FCOS 是什么

     FCOS 是一个全卷积的单阶段的无锚框目标检测器

  1. 全卷积：都是卷基层，无全连接层
  2. 单阶段：直接从输入图像的特征图上预测类别、边界框；而不需要先生成候选框再分类

（二）基于锚框的检测算法的缺点

  1. 检测性能对锚框的大小、纵横比、数量都很敏感   --->  因此，需要仔细调这些超参数
  2. 每个锚框的大小、纵横比都是固定的   ---> 当一张图像中的不同物体形状变化比较大时，不好处理
    而对于新任务，就又需要重新设计锚框   ---> 泛化能力差
  3. 为了提高召回率，会生成大量的负样本   ---> 会导致正负样本极度不平衡
  4. 锚框还涉及到复杂的计算，如需要每一个锚框和 gt_box，计算 IOU

二、FCOS 论文 + fcos_head 代码

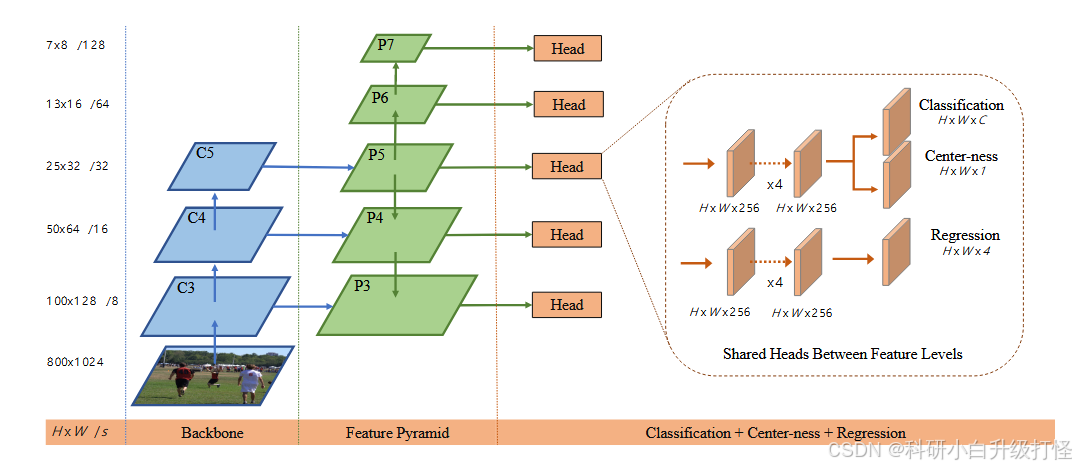

（一）FCOS 整体框架

首先，输入 800*1024 的图像，经过 backbone，得到特征图 P3，P4，P5，如 P3 具有较精准的位置信息，但是语义信息不是那么丰富，所以将高层次的语义信息 P4 融合到 P3

至于 P6，P7继续下采样，是为了检测更大尺度的物体

对于不同尺度的特征图,使用共享的检测头 Head 进行分类和回归

Backbone 的作用是提取图像特征。FPN主要做特征融合。Head主要做最后的分类和回归，并且FCOS 的最后输出有三条分支：1. Classification 2. Center-ness 3. Regression。

（二）分类和回归的具体做法

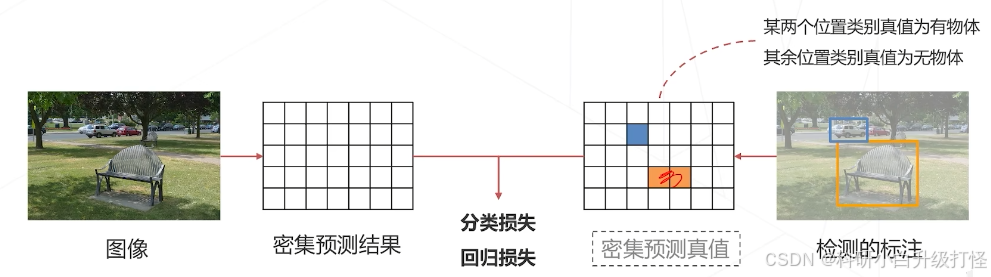

首先要明确的是：关于输入图像会生成一张密集的真值预测（输入图像上标准好 ground truth 框，过卷积网络，得到密集预测的真值），然后是密集预测的结果和密集预测的真值进行分类和回归损失，就是在图征途上做的，而不是要将特征图上的采样点映射回原图感受野中心
但注意：训练时，都在特征图上，而推理时，是在原图上比较，所以要得到相对于原图的预测框（预测的边界框 *  步长）

（1）计算 （l, r, t, b）

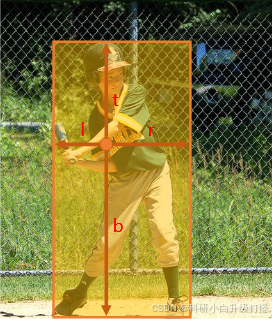

比如图中的橙色圆点是特征图上的某个采样点，坐标为 （xs, ys），然后和特征图上的 ground truth 边界框算偏移量，即回归预测的一个 4D 张量（l, r, t, b）
其中 ground truth 边界框的坐标为：左上角坐标（gt_bboxes[..., 0]，gt_bboxes[..., 1]），右下角坐标（gt_bboxes[..., 2]，gt_bboxes[..., 3]）

 （l, r, t, b）计算：

left = xs - gt_bboxes[..., 0]
right = gt_bboxes[..., 2] - xs
top = ys - gt_bboxes[..., 1]
bottom = gt_bboxes[..., 3] - ys
bbox_targets = torch.stack((left, top, right, bottom), -1)

（2）区分正负样本

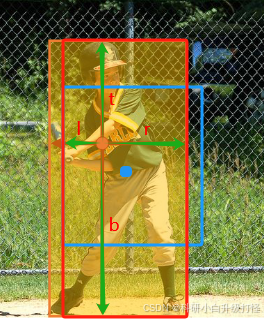

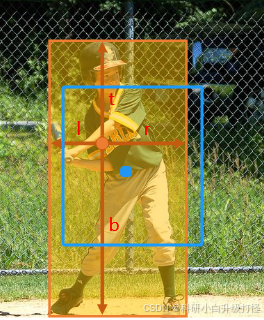

  • 如下面左图中蓝色圆点是 ground truth 边界框的中心坐标 ，即 （center_xs，center_ys）
  • 计算特征金字塔每个层级的采样点步长 stride
  • 根据 ground truth 边界框中心坐标和步长 stride ，计算出蓝色的边界框，蓝色边界框坐标为：左上角（x_mins，y_mins），右下角（x_maxs，y_maxs）

    注：P3 层到 P7 层的回归范围依次是(-1, 64), (64, 128), (128, 256), (256, 512),(512, INF)，属于回归范围即：(cb_dist_left，cb_dist_right，cb_dist_top，cb_dist_bottom) 中的最大值属于当前特征图的回归范围内
  • 为了保证所有采样点都在 ground truth 边界框内，在算出蓝色边界框之后，又更新了 ground truth 边界框为红色的框，其左上角坐标更新为（center_gts[..., 0]，center_gts[..., 1]），右下角坐标更新为（center_gts[..., 2]，center_gts[..., 3]）
  • 根据红色的 ground truth 边界框去计算新的回归张量 (cb_dist_left，cb_dist_right，cb_dist_top，cb_dist_bottom)
  • 如果绿色箭头，即 (cb_dist_left，cb_dist_right，cb_dist_top，cb_dist_bottom) 中的最小值大于 0 ，则说明此采样点在 ground truth 边界框（红色边界框）内
    而落在此红框内并且属于回归范围内的就叫正样本

stride 计算：

stride = center_xs.new_zeros(center_xs.shape)
lvl_begin = 0
for lvl_idx, num_points_lvl in enumerate(num_points_per_lvl):
    lvl_end = lvl_begin + num_points_lvl
    lvl_end = lvl_begin + num_points_lvl。
    stride[lvl_begin:lvl_end] = self.strides[lvl_idx] * radius # radius 是一个超参数，表示中心采样的半径大小。
    lvl_begin = lvl_end

（x_mins，y_mins），（x_maxs，y_maxs）坐标计算：

x_mins = center_xs - stride
y_mins = center_ys - stride
x_maxs = center_xs + stride
y_maxs = center_ys + stride

红色 ground truth 边界框坐标（center_gts[..., 0]，center_gts[..., 1]）（center_gts[..., 2]，center_gts[..., 3]） 计算：

center_gts[..., 0] = torch.where(x_mins > gt_bboxes[..., 0],
                                 x_mins, gt_bboxes[..., 0])
center_gts[..., 1] = torch.where(y_mins > gt_bboxes[..., 1],
                                             y_mins, gt_bboxes[..., 1])
center_gts[..., 2] = torch.where(x_maxs > gt_bboxes[..., 2],
                                             gt_bboxes[..., 2], x_maxs)
center_gts[..., 3] = torch.where(y_maxs > gt_bboxes[..., 3],
                                             gt_bboxes[..., 3], y_maxs)

 (cb_dist_left，cb_dist_right，cb_dist_top，cb_dist_bottom) 计算：

cb_dist_left = xs - center_gts[..., 0]
cb_dist_right = center_gts[..., 2] - xs
cb_dist_top = ys - center_gts[..., 1]
 cb_dist_bottom = center_gts[..., 3] - ys
center_bbox = torch.stack((cb_dist_left, cb_dist_top, cb_dist_right, cb_dist_bottom), -1)

（3）处理重叠边界框问题

如下图采样点落在了两个 ground truth 边界框内，我们首先使用 FPN 金字塔结构处理这种混淆问题，P3 层到 P7 层的回归范围依次是(-1, 64), (64, 128), (128, 256), (256, 512),(512, INF)，因此让每层特征图只检测其对应尺度的物体，这样可以很大程度上的解决边界框混淆问题

但如果还存在一个采样点对应多个 ground truth 边界框，则选择边界框面积最小的作为其 ground truth。

对于混淆问题，选择面积最小的 ground truth 边界框：

max_regress_distance = bbox_targets.max(-1)[0]
inside_regress_range = (
            (max_regress_distance >= regress_ranges[..., 0])
            & (max_regress_distance <= regress_ranges[..., 1]))

areas[inside_gt_bbox_mask == 0] = INF
areas[inside_regress_range == 0] = INF
min_area, min_area_inds = areas.min(dim=1)

labels = gt_labels[min_area_inds]
labels[min_area == INF] = self.num_classes  # set as BG
bbox_targets = bbox_targets[range(num_points), min_area_inds]

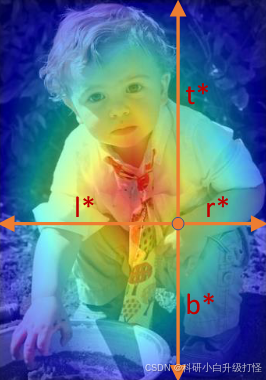

 （4）计算中心性 centerness

因为会在远离目标对象中心的位置生成许多低质量的预测边界框，所以引入了 centerness 分支来抑制低质量的预测边界框。

centerness 计算：

其中 pos_bbox_targets[:, [0, 2]] ，存的就是 (cb_dist_left，cb_dist_right，cb_dist_top，cb_dist_bottom)，即绿色箭头长度

left_right = pos_bbox_targets[:, [0, 2]]
top_bottom = pos_bbox_targets[:, [1, 3]]
if len(left_right) == 0:
    centerness_targets = left_right[..., 0]
else:
    centerness_targets = (
                left_right.min(dim=-1)[0] / left_right.max(dim=-1)[0]) * (
                top_bottom.min(dim=-1)[0] / top_bottom.max(dim=-1)[0])

 （三）损失函数

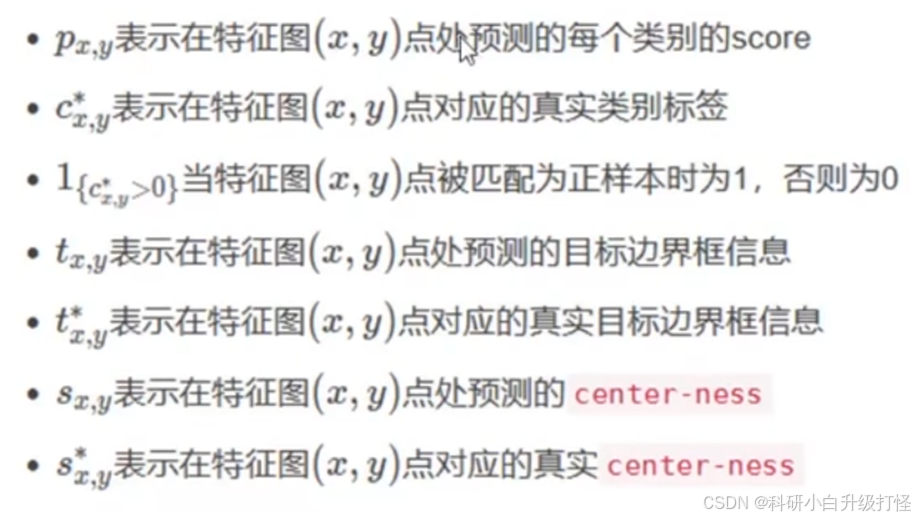

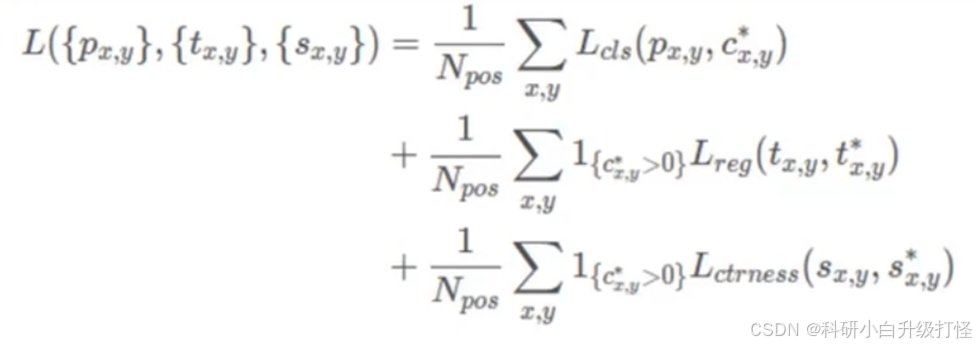

FCOS 损失函数 = 分类损失 + 回归损失 + 中心度损失，其中回归损失和中心度损失只对正样本计算

  • 分类损失：BCE(Binary Cross Entropy)交叉熵损失 + FocalLoss
  • 回归损失：GIoU Loss                   GIoU Loss = 1 - GIoU
  • 中心度损失：BCE

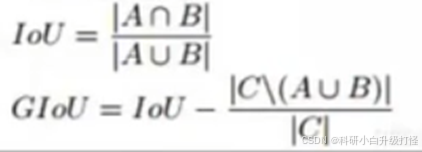

IOU、GIOU 计算



损失函数计算：

bg_class_ind = self.num_classes
pos_inds = ((flatten_labels >= 0)
    & (flatten_labels < bg_class_ind)).nonzero().reshape(-1)
num_pos = torch.tensor(
    len(pos_inds), dtype=torch.float, device=bbox_preds[0].device)
num_pos = max(reduce_mean(num_pos), 1.0)
loss_cls = self.loss_cls(                                            # 计算分类损失
    flatten_cls_scores, flatten_labels, avg_factor=num_pos)

# 计算回归损失和中心性损失。
if getattr(self.loss_cls, 'custom_accuracy', False):
    acc = self.loss_cls.get_accuracy(flatten_cls_scores,
                                             flatten_labels)
    losses.update(acc)

pos_bbox_preds = flatten_bbox_preds[pos_inds]                                pos_bbox_targets 和 pos_centerness_targets。
pos_centerness = flatten_centerness[pos_inds]
pos_bbox_targets = flatten_bbox_targets[pos_inds]
pos_centerness_targets = self.centerness_target(pos_bbox_targets)

# centerness weighted iou loss
centerness_denorm = max(
     reduce_mean(pos_centerness_targets.sum().detach()), 1e-6)


# 处理了正样本的边界框回归损失和中心性损失的计算，为了避免在没有正样本的情况下出现除零错误。
if len(pos_inds) > 0:
     pos_points = flatten_points[pos_inds]
     pos_decoded_bbox_preds = self.bbox_coder.decode(
         pos_points, pos_bbox_preds)
     pos_decoded_target_preds = self.bbox_coder.decode(
         pos_points, pos_bbox_targets)
     loss_bbox = self.loss_bbox(
         pos_decoded_bbox_preds,
         pos_decoded_target_preds,
         weight=pos_centerness_targets,
         avg_factor=centerness_denorm)
     loss_centerness = self.loss_centerness(
         pos_centerness, pos_centerness_targets, avg_factor=num_pos)
else:
     loss_bbox = pos_bbox_preds.sum()
     loss_centerness = pos_centerness.sum()

losses['loss_cls'] = loss_cls
losses['loss_bbox'] = loss_bbox
losses['loss_centerness'] = loss_centerness
