CCS F28335工程模板

CCS新版本在创建工程时只能通过例程进行创建，并且依赖安装的C2000Ware路径和原例程的链接，本篇是作为初学者搭建的一个不依赖C2000Ware的工程模板，方便后续学习的使用。

工作面板介绍

1、工作面板
在这里插入图片描述
工作面板的结构基本的融合了VSCode和CCS老版本的特征
顶部导航栏
顶部导航栏最常用的是 Project 和 Run
Project: 和工程相关的命令操作构建工程清理工程等编译时会用到
Run:下载、调试相关的命令
左侧导航栏
左侧导航栏从上住下分别是：工作空间| 搜索 |版本控制（git）| Debug| 扩展安装| 追踪
最下面为：设置
扩展安装与VSCode同步
2、中文字体安装
1、在扩展中安装中文插件
在这里插入图片描述
安装完成后，点击左下角的设置按钮，选择Command Palette(命令面板)，在弹出的框中输入Language，点击第一个Configure Display Language，选择简体中文，重启CCS后导航栏的文字变为中文。

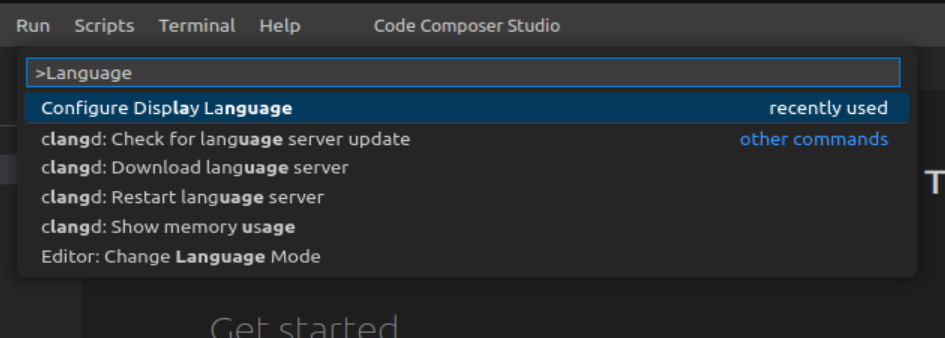

2、点击左下角的设置按钮，选择Command Palette
在这里插入图片描述

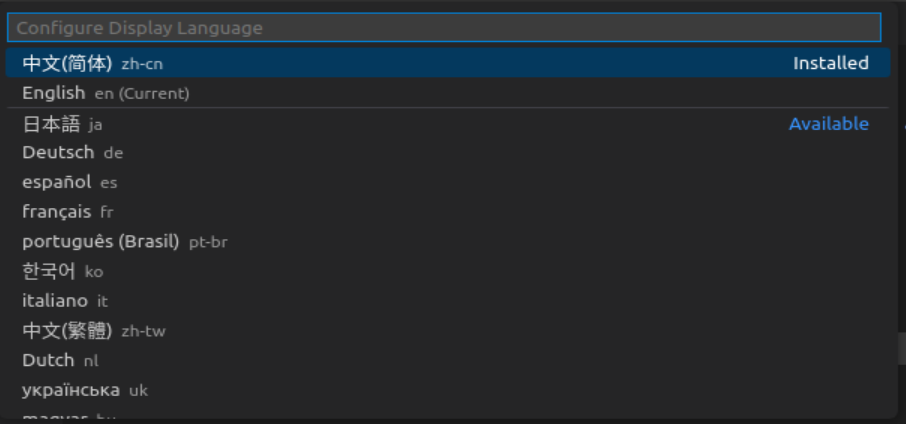

3、点击Configure Display Language
4、选择简体中文

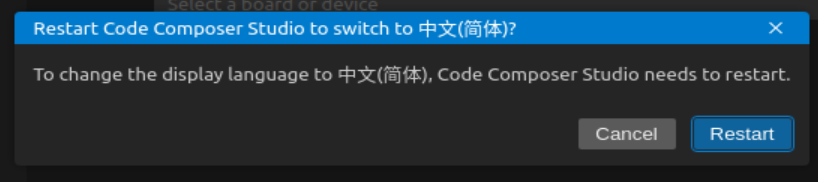

5、选择Restart

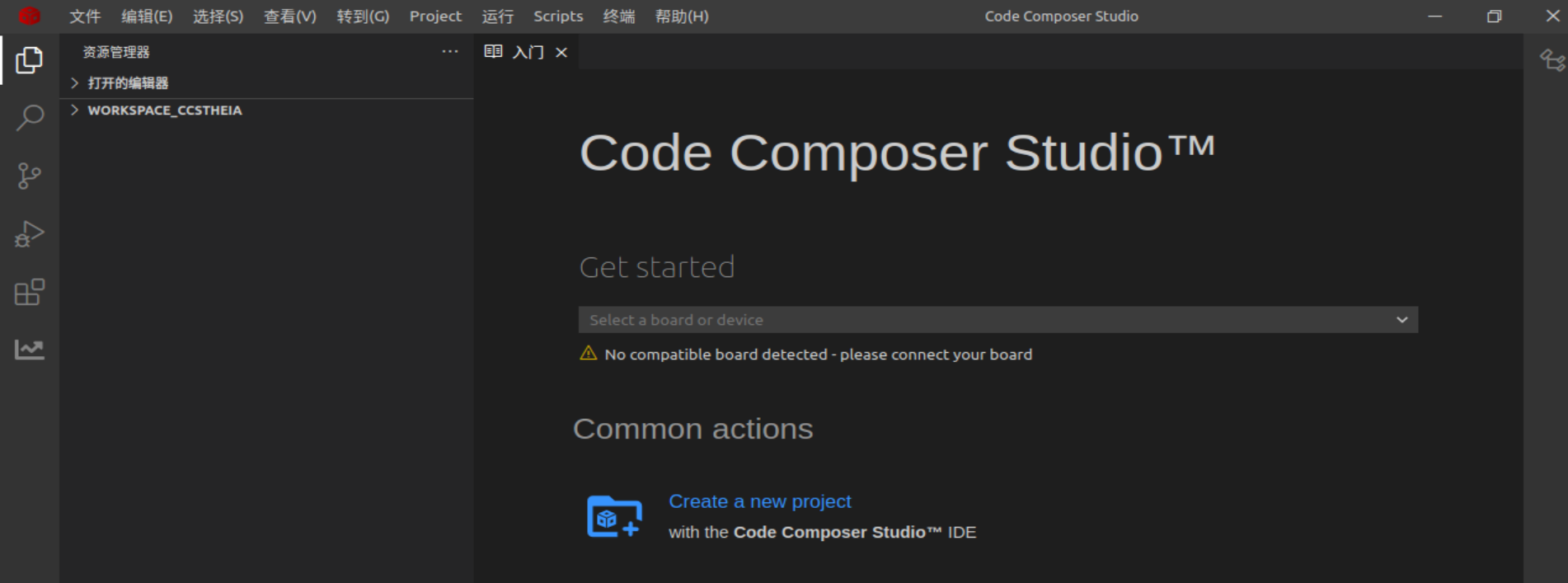

6、重启后导航栏变为中文

在这里插入图片描述
只有导航栏变成了中文，其他的子导航栏并没有

Template工程

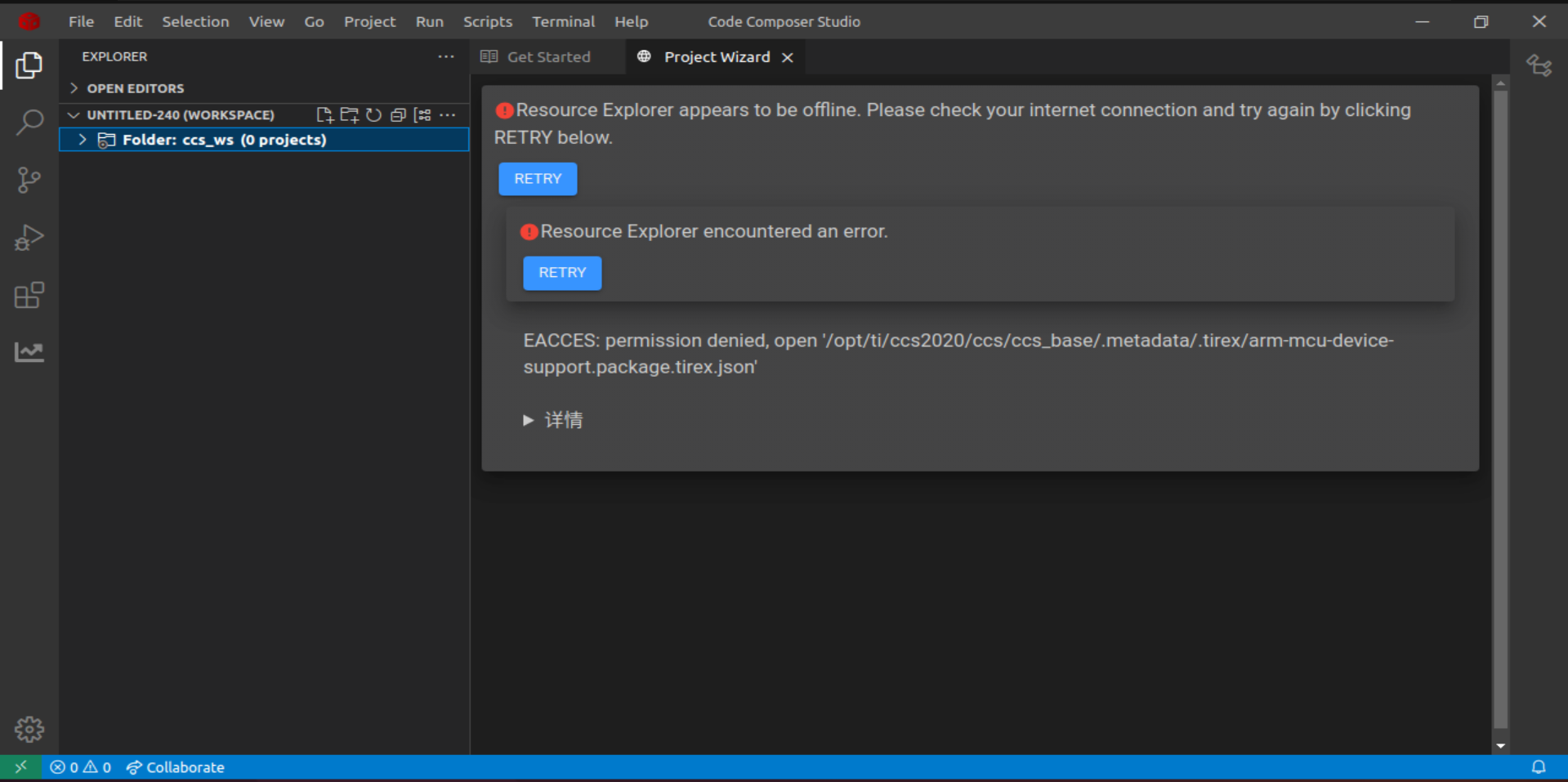

新版本的CCS20.10具有创建工程的选项，由于网络限制的原因常常是不能加载出Project Wizrd的浏览页面的，呢这个时候如何创建一个工程呢？
在这里插入图片描述

创建工作空间

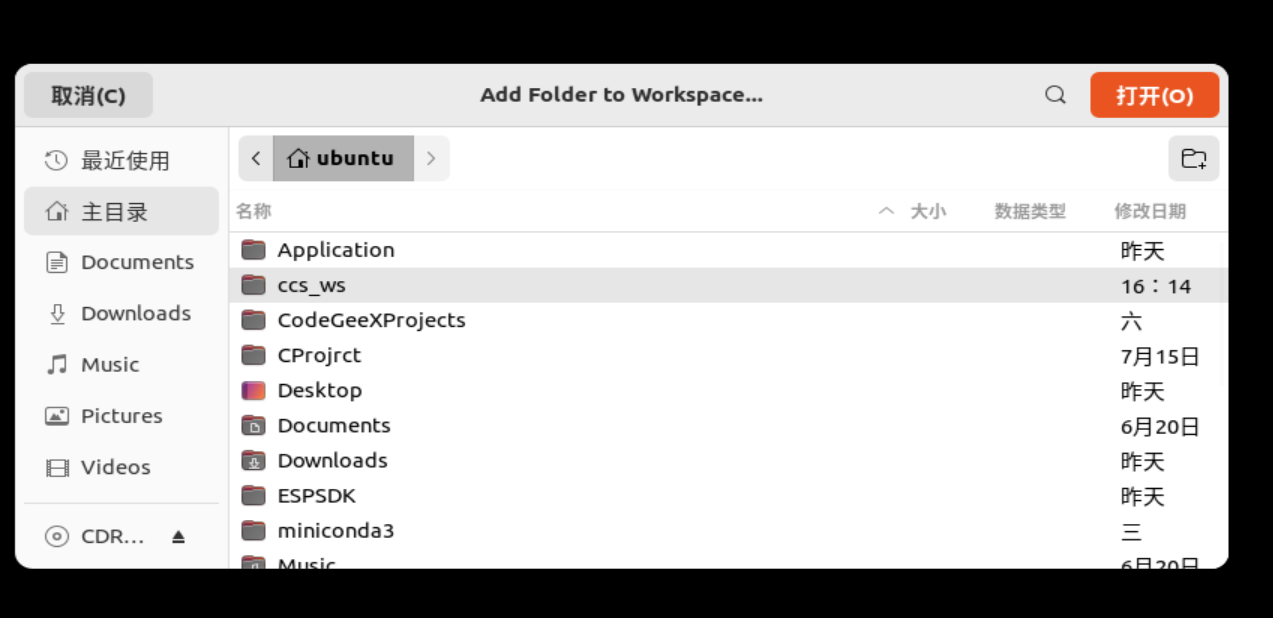

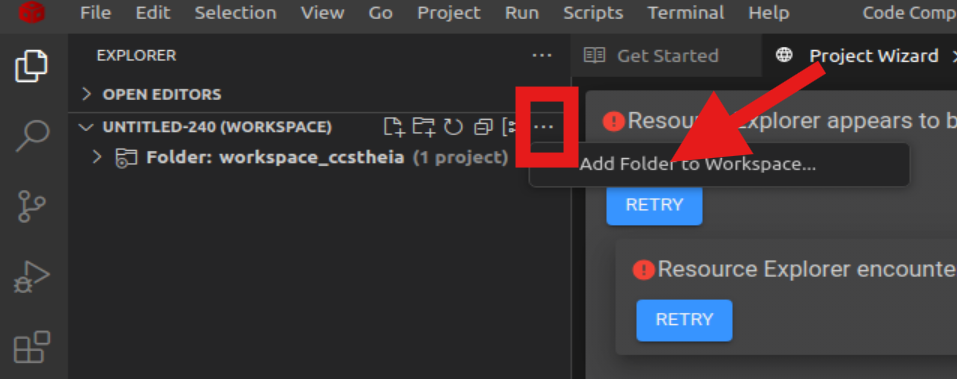

1、展开UNTITLED，右边会多出6个选项，选择三个点会出现 Add Filder to Workspace…，选择后跳转到文件夹选择页面
在这里插入图片描述

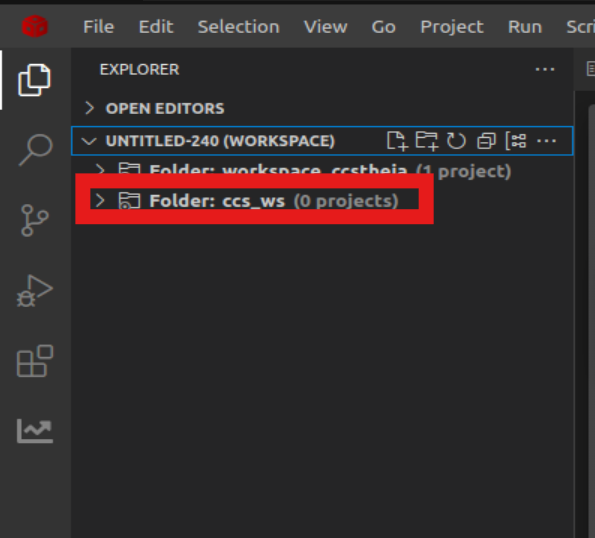

2、选择工作空间文件夹，点打开就成功创建一个新的工作空间

ccs会默认创建一个在~/workspace_ccstheia的工作空间，也可以不创建

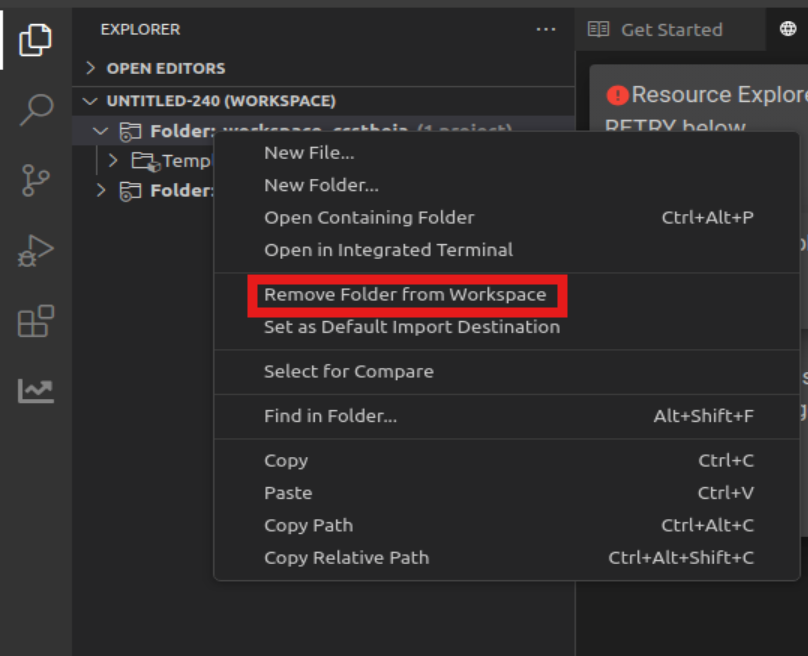

3、通过右击工作空间可以选择删除工作空间，并不会删除其下的文件

需要注意的是创建的工作空间在关闭CCS时会提醒你创建工作空间的文件，需要起一个文件名保存一下，如果不保存下次打开CCS需要重新创建

在C2000Ware中拷贝示例工程和库文件

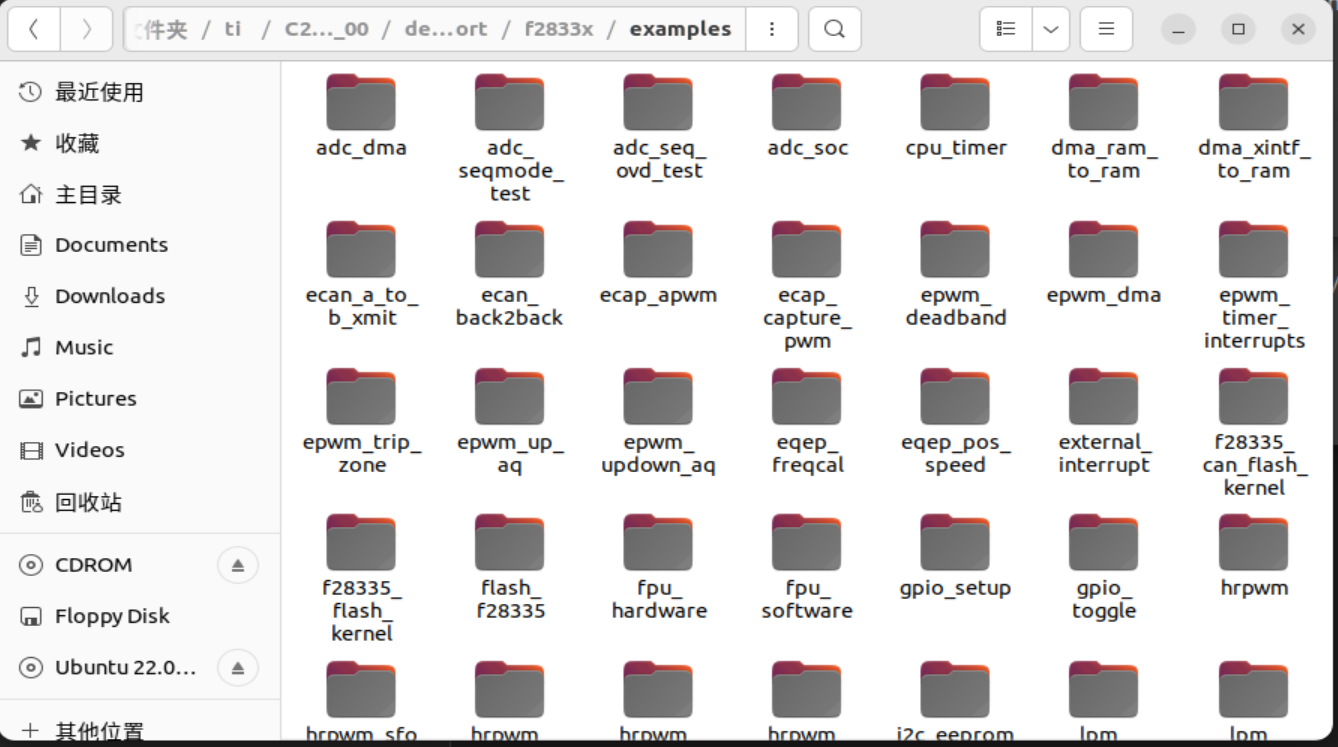

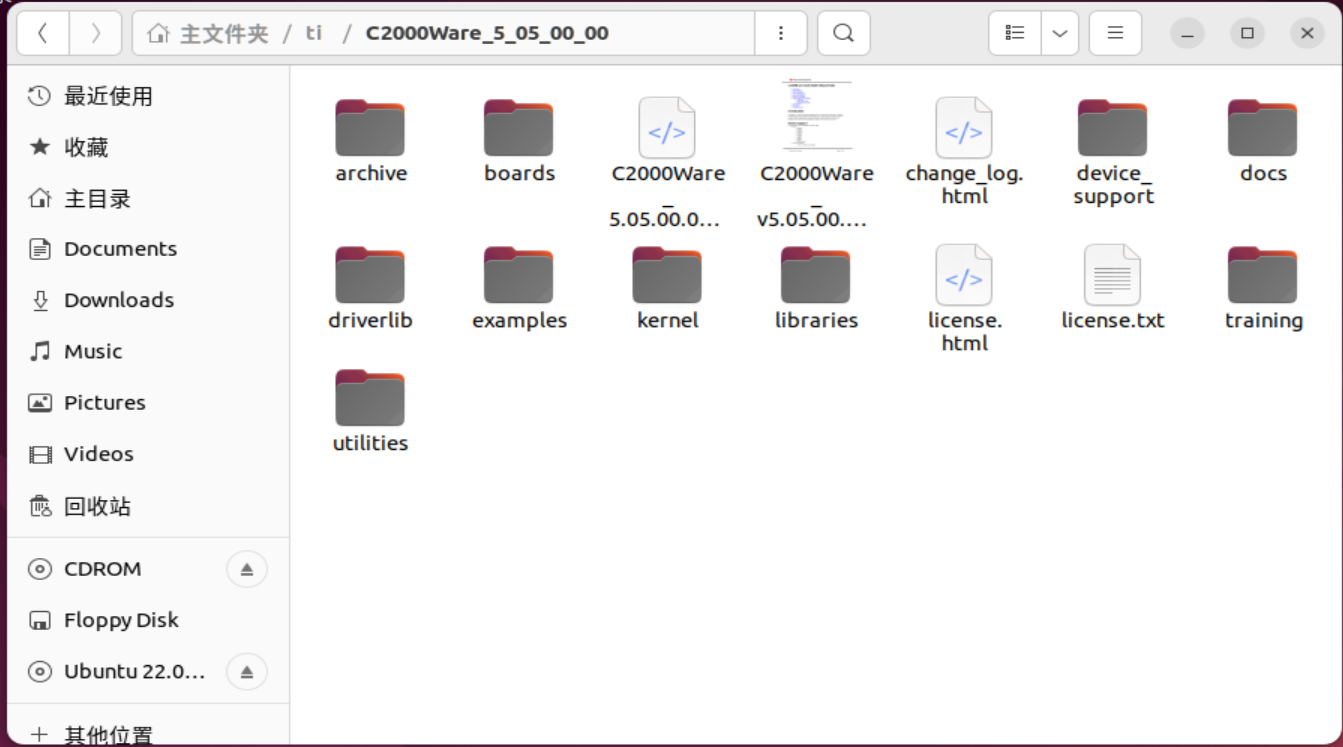

1、打开安装 C2000Ware的目录
在这里插入图片描述

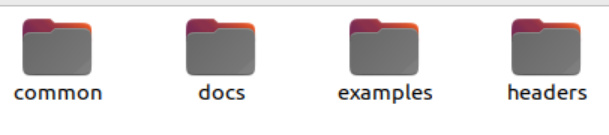

2、device_support目录下找到F2833x的支持库

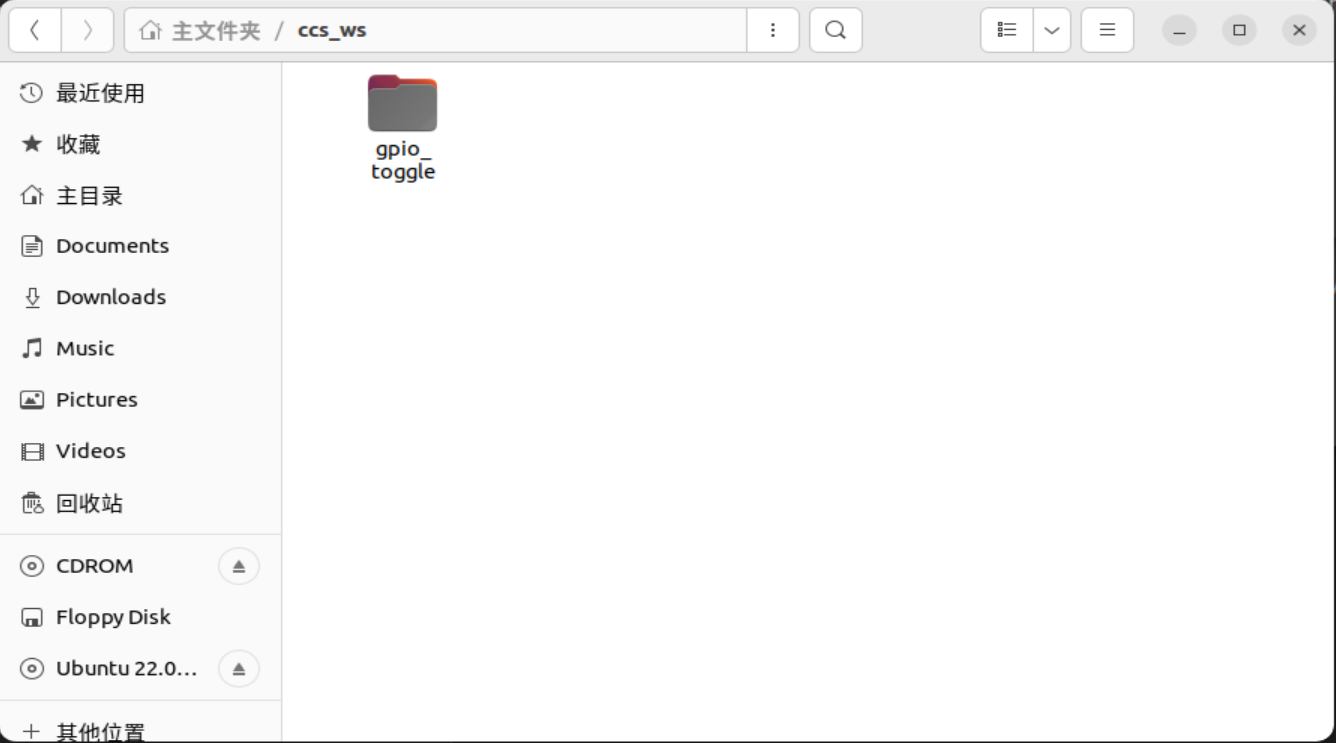

3、在examples中复制一个示例工程粘贴到工作目录下，这里笔者选择了gpio_toggle

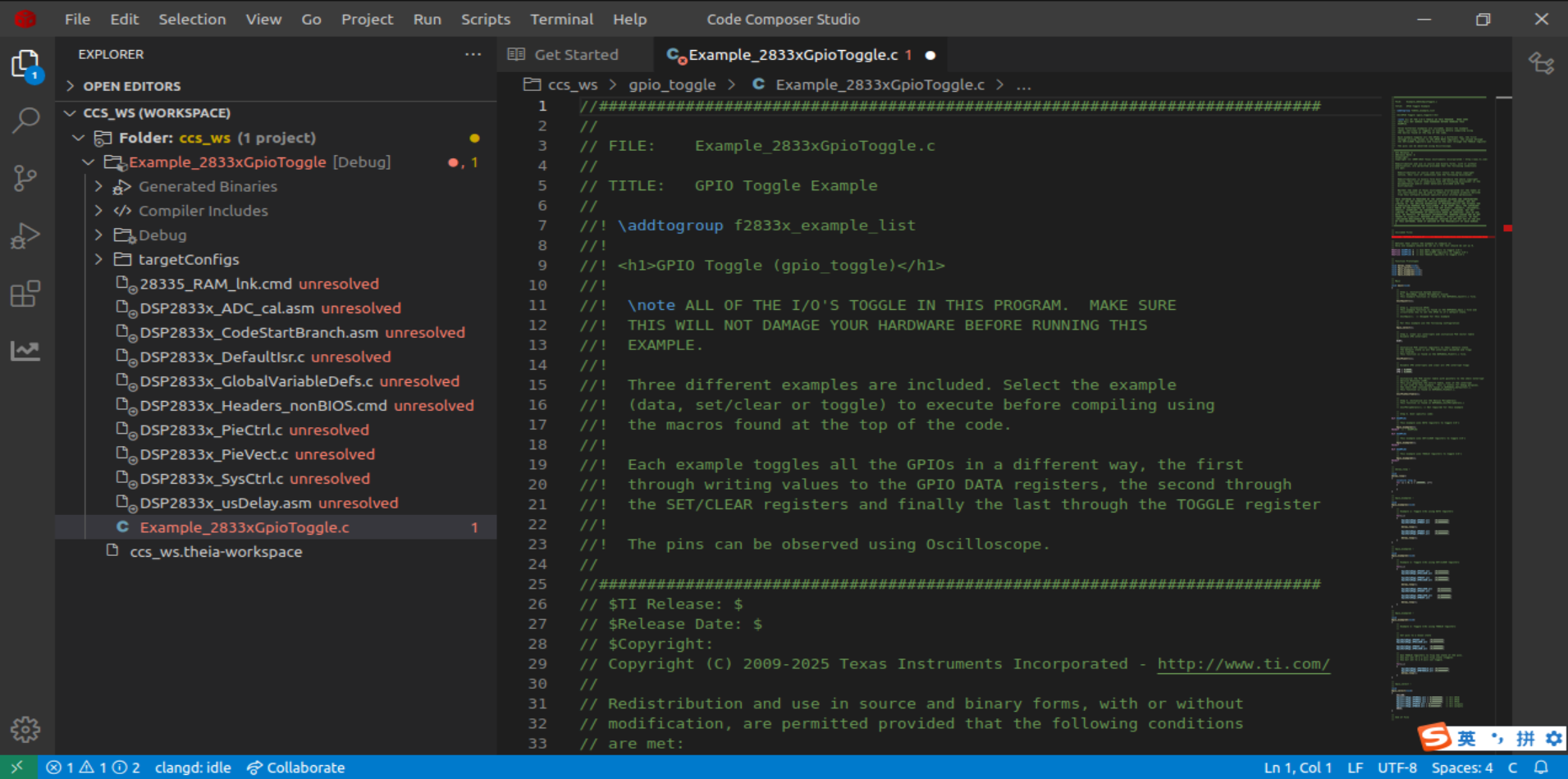

4、回到CCS查看示例工程

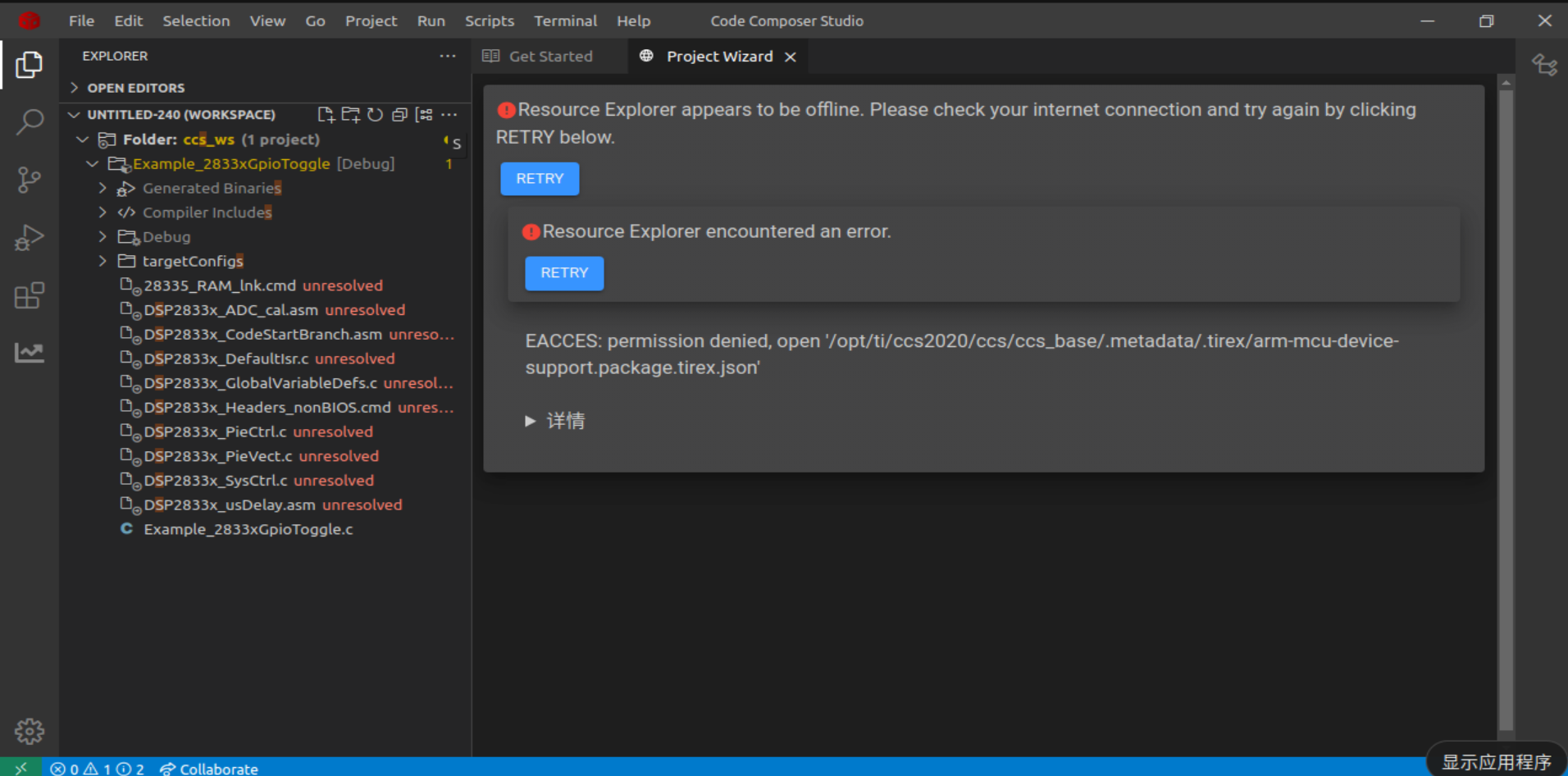

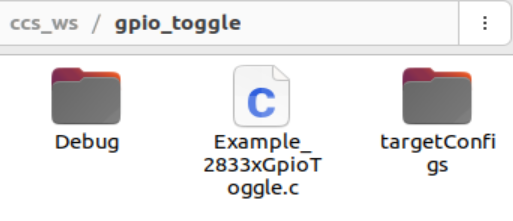

这个时候文件基本是空的，其中的链接文件是丢失的（没有链接上），到文件夹下可以看到这个时候文件夹下面有三个东西，根据名称不难理解。
在这里插入图片描述
Debug：就是编译生成文件的目录
targetConfigs：下载程序时下载器及DSP的固件配置
中间就是我们的主函数文件了，在CCS中可以看见具体的代码：

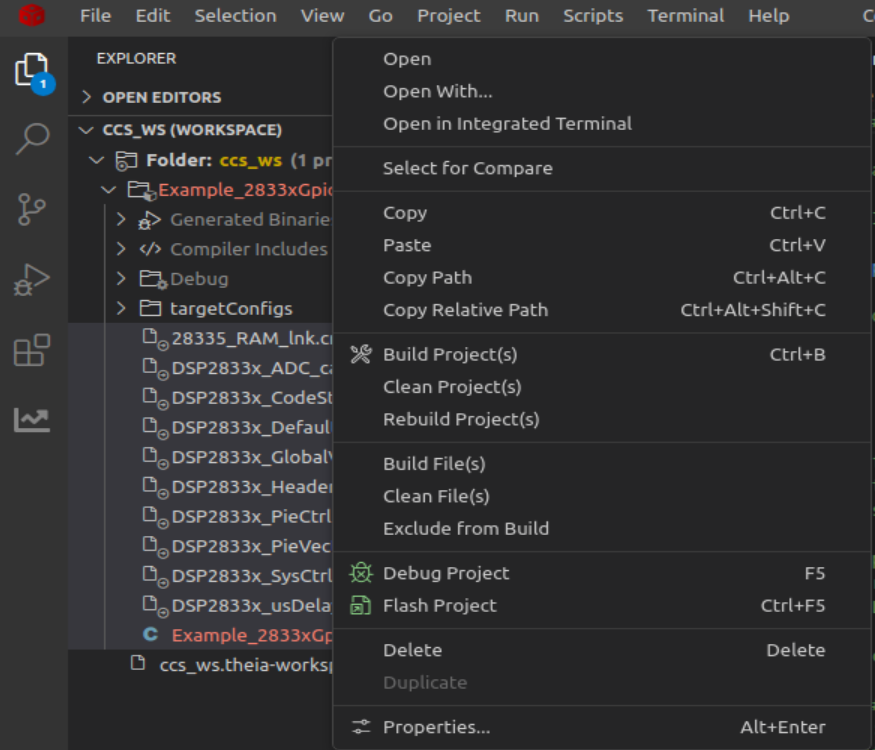

5、删除错误的链接

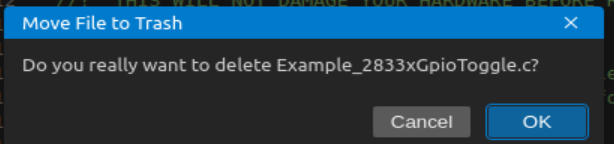

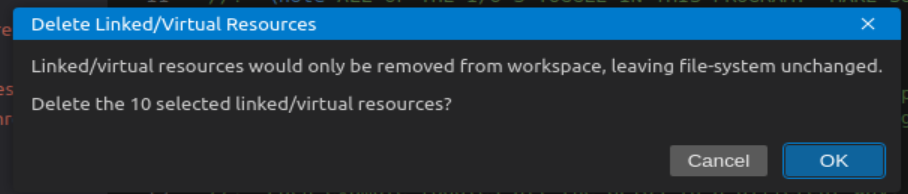

点击第一个文件，按Shift键点击最后一个，选择所有文件，包括Example_2833xGpioToggle.c，然后右击选择【Delete】
在这里插入图片描述
点击 OK

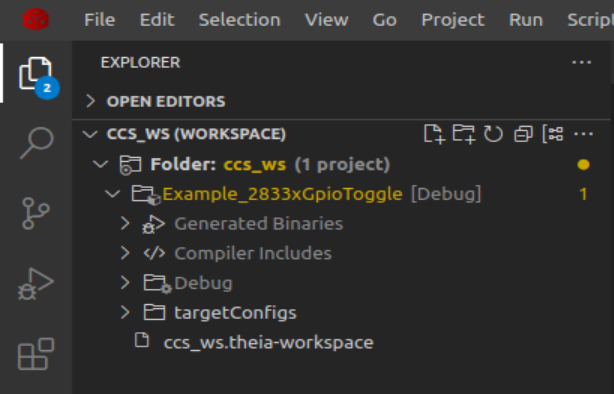

然后就是真正的空工程了

6、创建文件夹

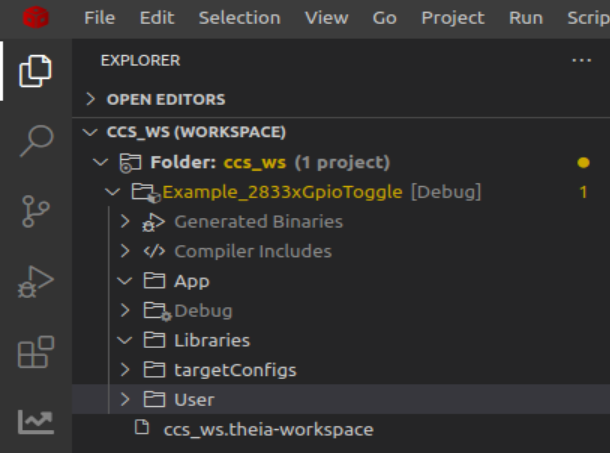

在命令行里创建，使用CCS创建都可以。右击工程或者在工作空间导航栏选择新建文件夹，然后输入文件夹名称创建。这里创建Libraries User App三个文件夹，分别来存储库文件、主函数、自定义项
在这里插入图片描述

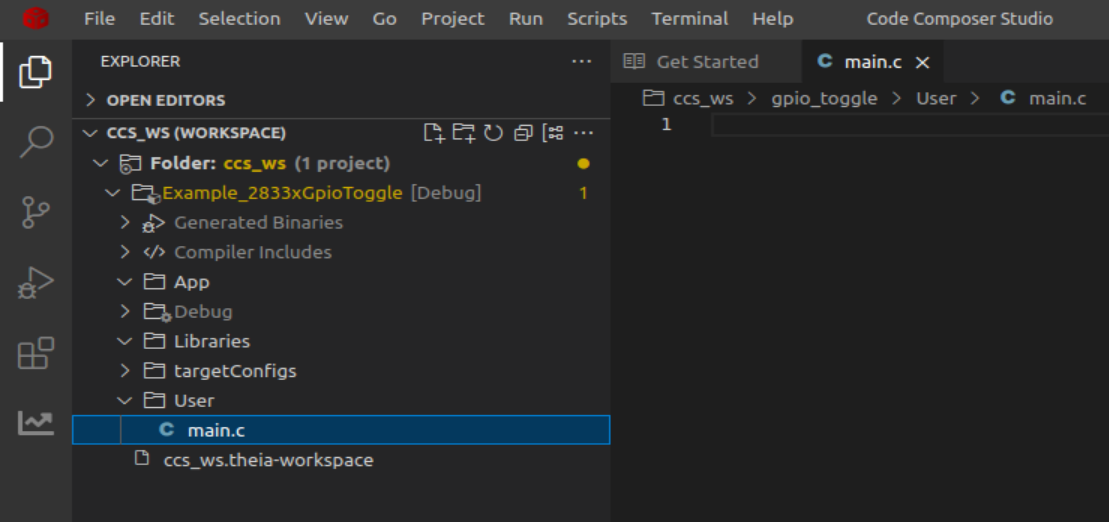

7、创建主函数文件
在User文件夹下创建main.c文件，这里先不进行代码的编写

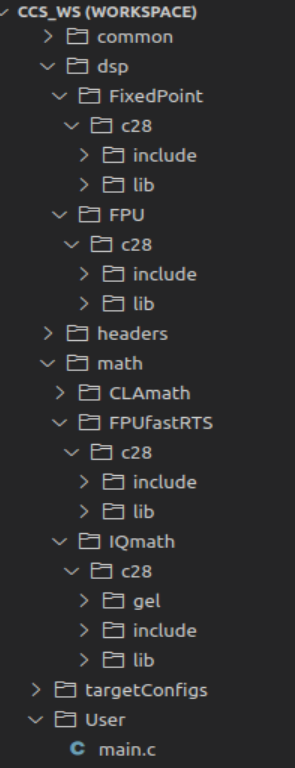

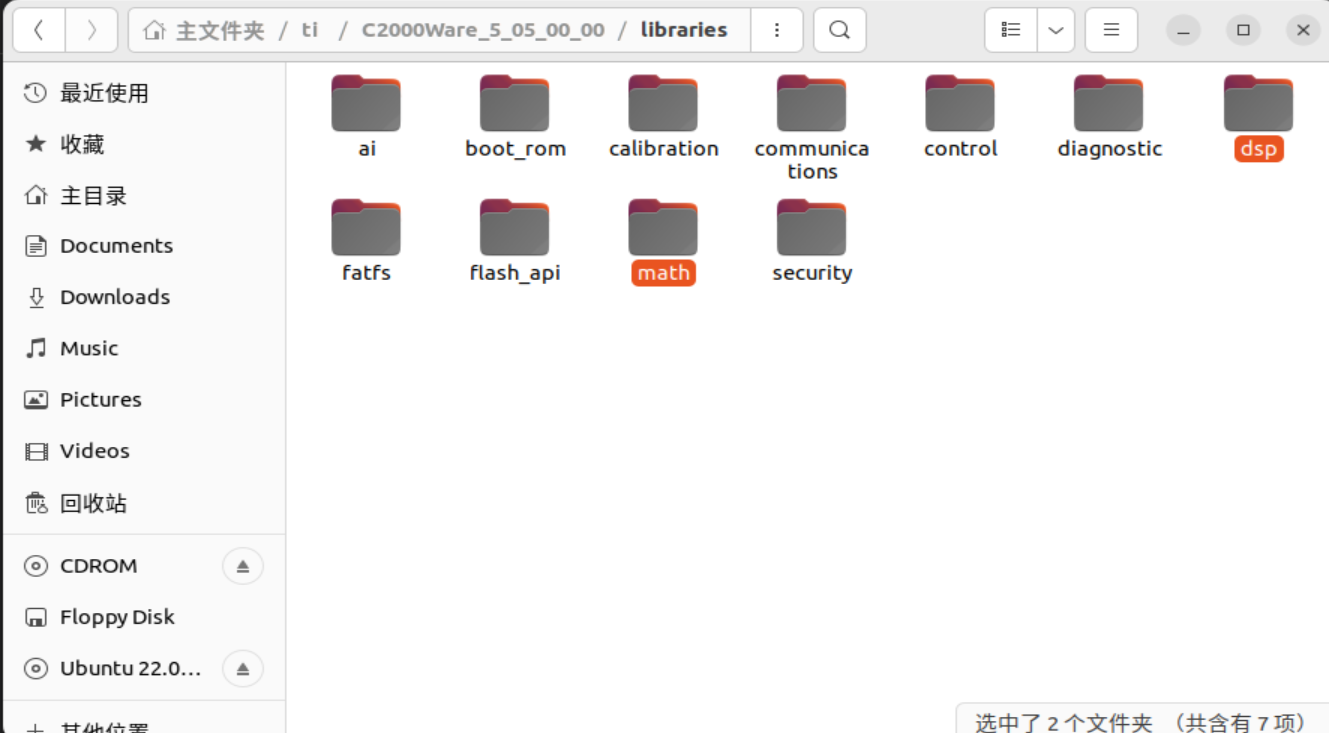

8、复制C2000Ware对F28335的支持库的common headers到Libraries，如果需要数学计算加速和dsp处理在C2000Ware根目录下的libraries文件夹复制dsp和math到工程的Libraries文件夹下
在这里插入图片描述
至此得到了文件所需的所有文件

对库文件进行裁剪

库文件里面不仅包括了头文件、源文件，还有其他的文档说明等，对于工程编译来说并不需要，因此进行文件的剔除，删除不必要的doc、example、其他芯片文件支持文件。
（1）common库

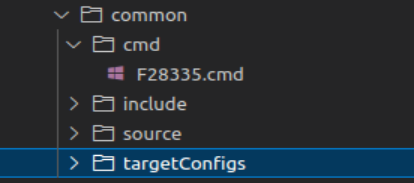

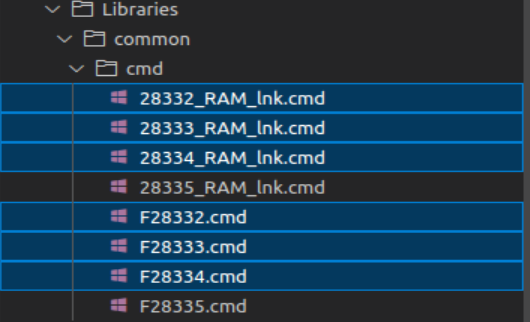

在cmd文件下删除非F28335的硬件描述文件，28335_RAM_lnk.cmd和F28335.cmd两者保留其一。前者不能固化程序，仅将其下载进RAM中，掉电会被擦除；后者写入Flash中，程序中需要Flash的初始化程序和固化程序拷贝的代码。
在这里插入图片描述
删除common文件下的targetConfigs文件，拷贝的文件中已经存在

（2）headers库

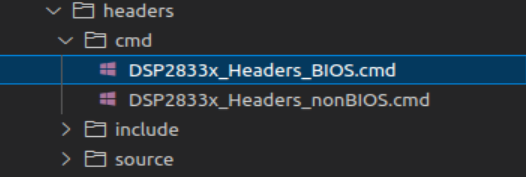

headers库中的cmd文件下，删除DSP2833x_Headers_BIOS.cmd文件，它对应的是使用操作系统的版本，笔者为初学不打算使用操作系统这里保留了第二个。
在这里插入图片描述
（3）math和dsp库

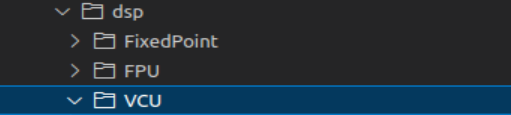

dsp库中删除VCU，F28335没有VCU单元

在math和dsp库中删除除了头文件和库文件以外的文件，IQmath保留gel文件，其为硬件加速的配置

编写main函数

这里简单的写了一个闪灯的程序，如果不需要下载进行flash中，可以不要#if RUN_TYPE中间的代码，也可以将RUN_TYPE定义为SRAM_RUN

#include "DSP28x_Project.h"
#include "DSP2833x_PieCtrl.h"
#include "DSP2833x_PieVect.h"
#include "DSP2833x_Examples.h"

#include "dsp.h"


#define FLASH_RUN 1
#define SRAM_RUN 0
#define RUN_TYPE FLASH_RUN
#if RUN_TYPE == FLASH_RUN
extern Uint16 RamfuncsLoadStart;
extern Uint16 RamfuncsRunStart;
extern Uint16 RamfuncsLoadEnd;
#endif

void main()
{
    InitSysCtrl();
    EALLOW;
    GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0;
    GpioCtrlRegs.GPADIR.bit.GPIO0 = 1;
    GpioDataRegs.GPADAT.bit.GPIO0 = 0;
    EDIS;

    DINT;
    InitPieCtrl();
    IER = 0x0000;
    IFR = 0x0000;
    InitPieVectTable();
    EINT;

#if RUN_TYPE == FLASH_RUN
    MemCopy(&RamfuncsLoadStart,&RamfuncsLoadEnd,&RamfuncsRunStart);
    InitFlash();
#endif


    for(;;)
    {
        DELAY_US(500000);
        EALLOW;
        GpioDataRegs.GPATOGGLE.bit.GPIO0 = 1;
        EDIS;
    }
}

修改工程名称等其他配置项

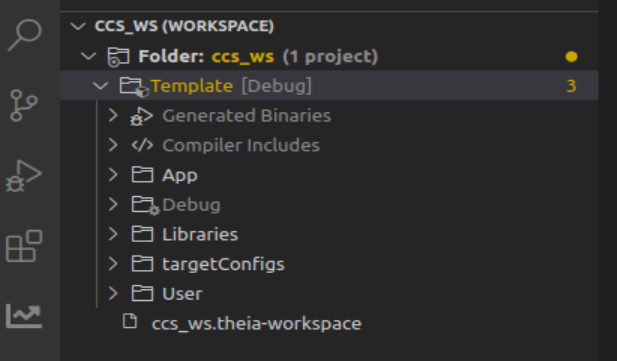

1、修改工程名称
直接右击工程选择重命名，输入Template
在这里插入图片描述

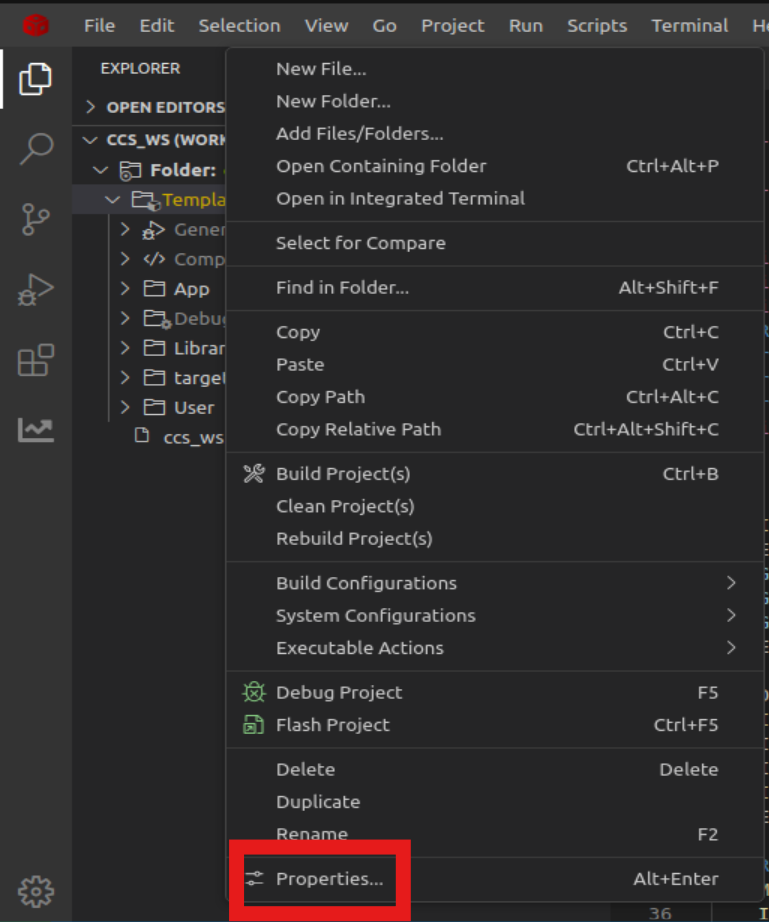

2、配置工程选项
右击工程选择性能

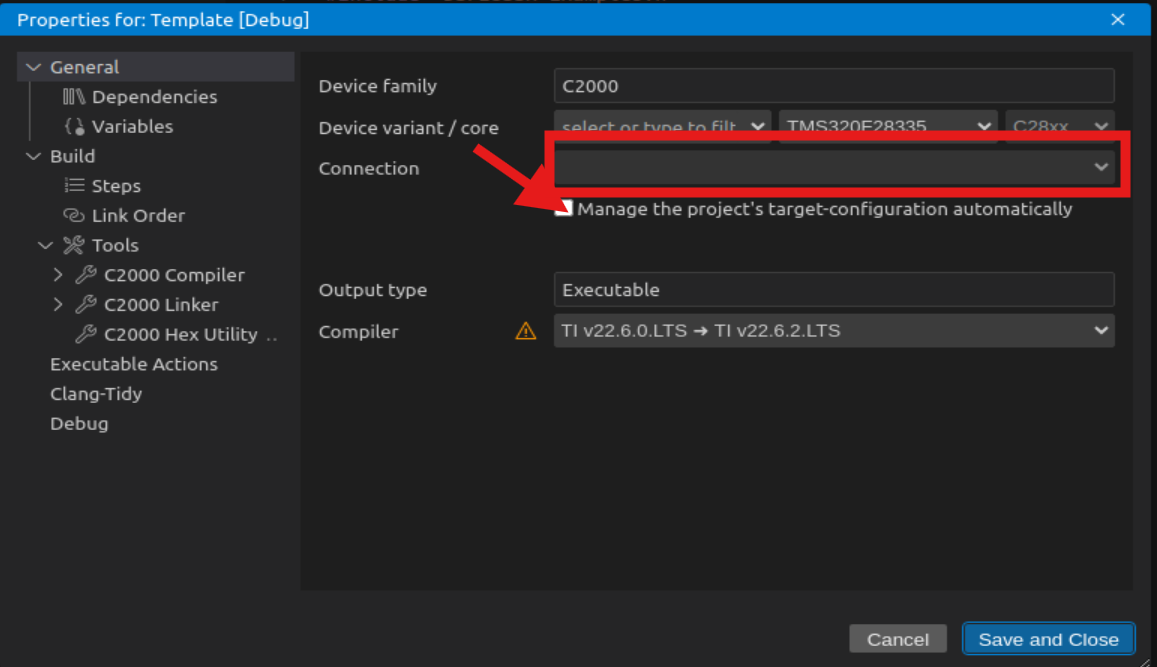

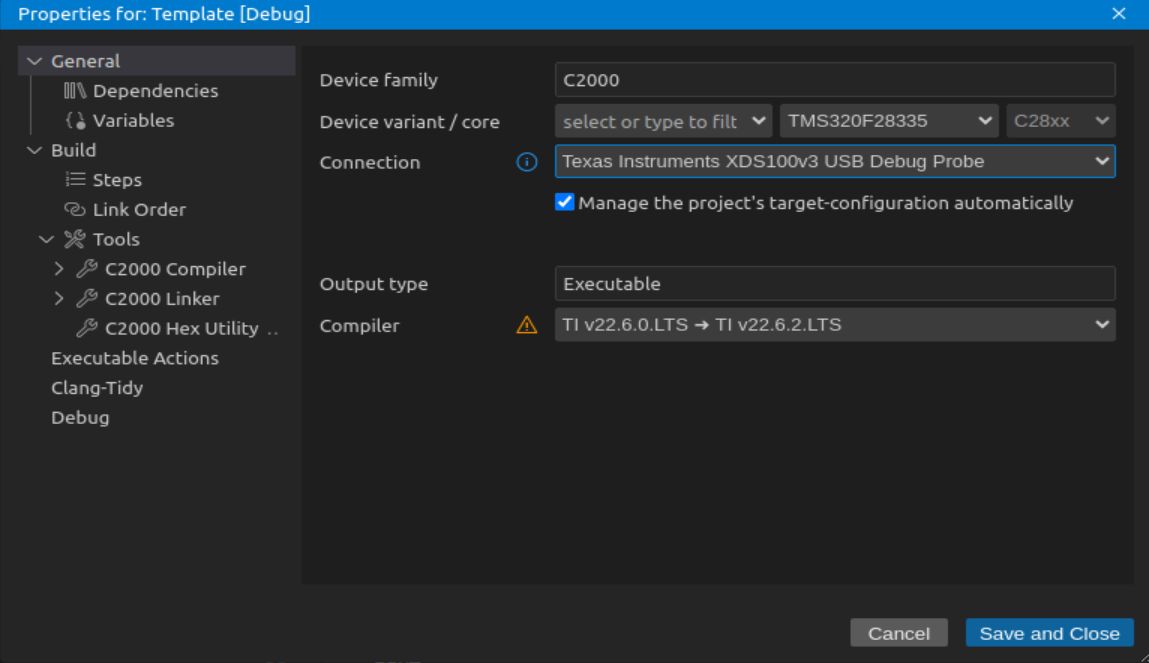

（1）配置下载器

先点击 Mange the project’s …,再点击框中的位置选择下载器的型号

然后CCS会自动配置targetConfigs下的文件

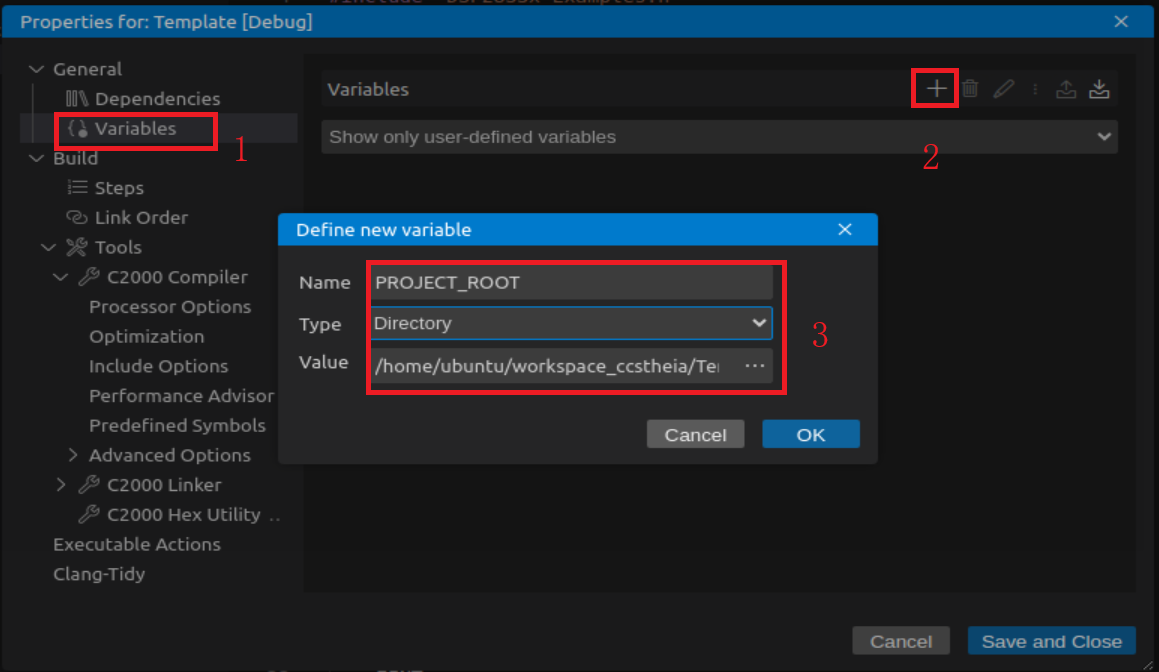

（2）配置CCS环境变量

配置了几个变量在设置包含路径时可以使用，当然也可以不设置，最后直接使用路径也可以
在这里插入图片描述

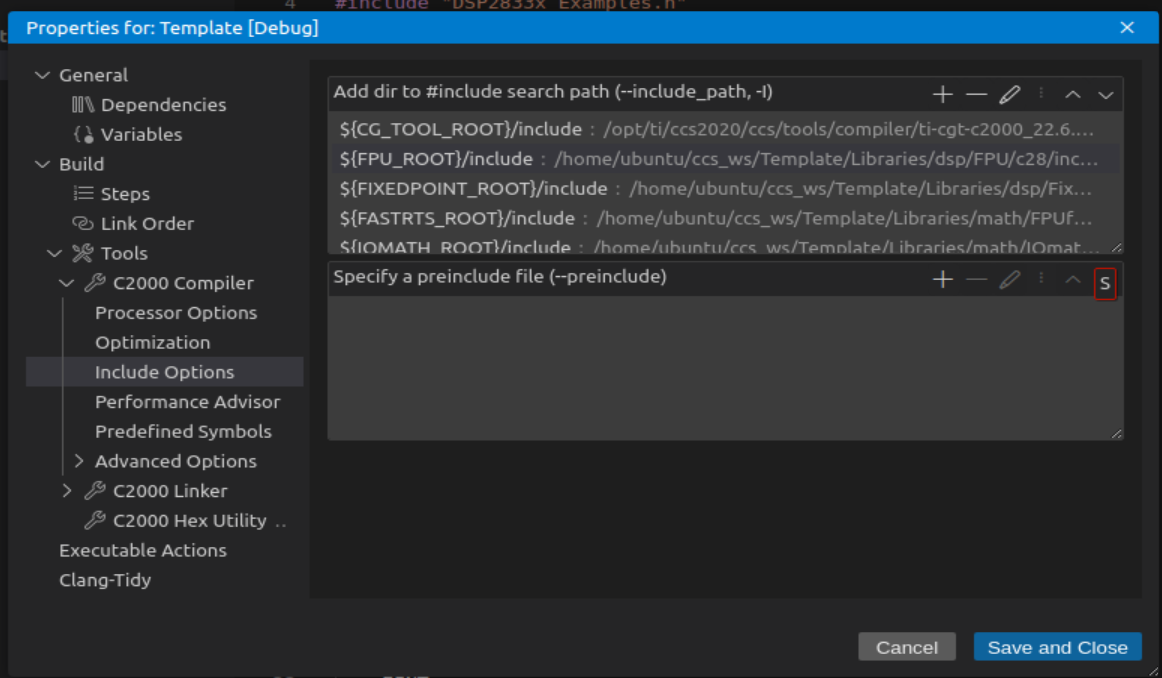

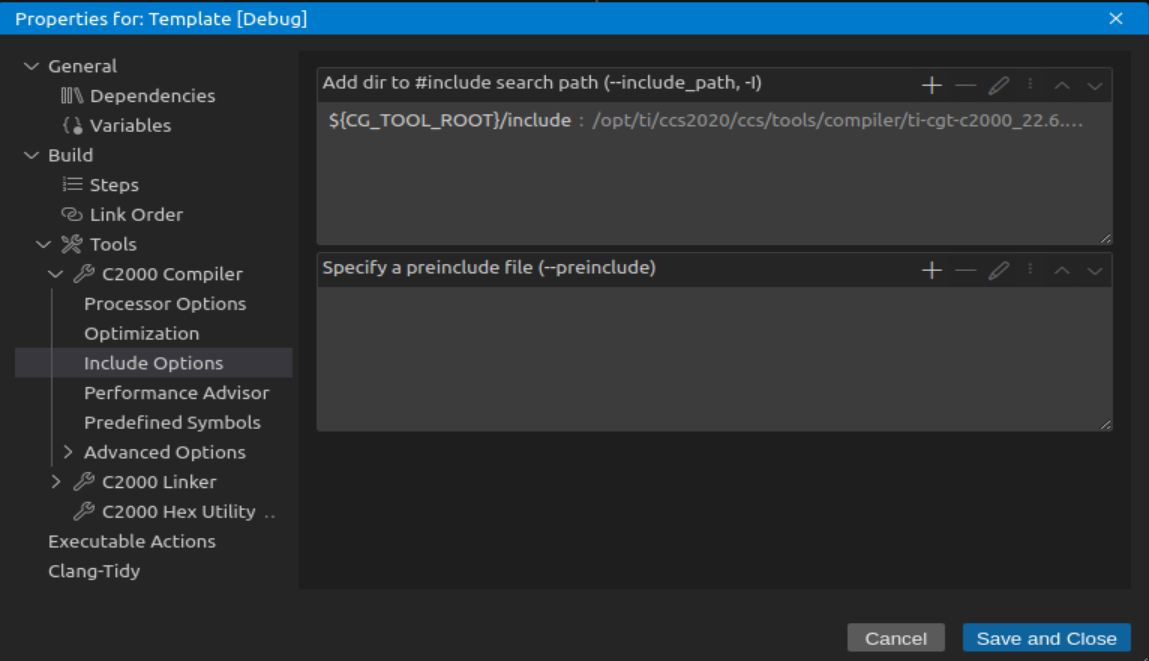

（3）配置includepath
这里开头这个是c2000使用的编译器的路径不要删除了，其他的删除

然后添加我们的库的路径中的include路径作为包含路径

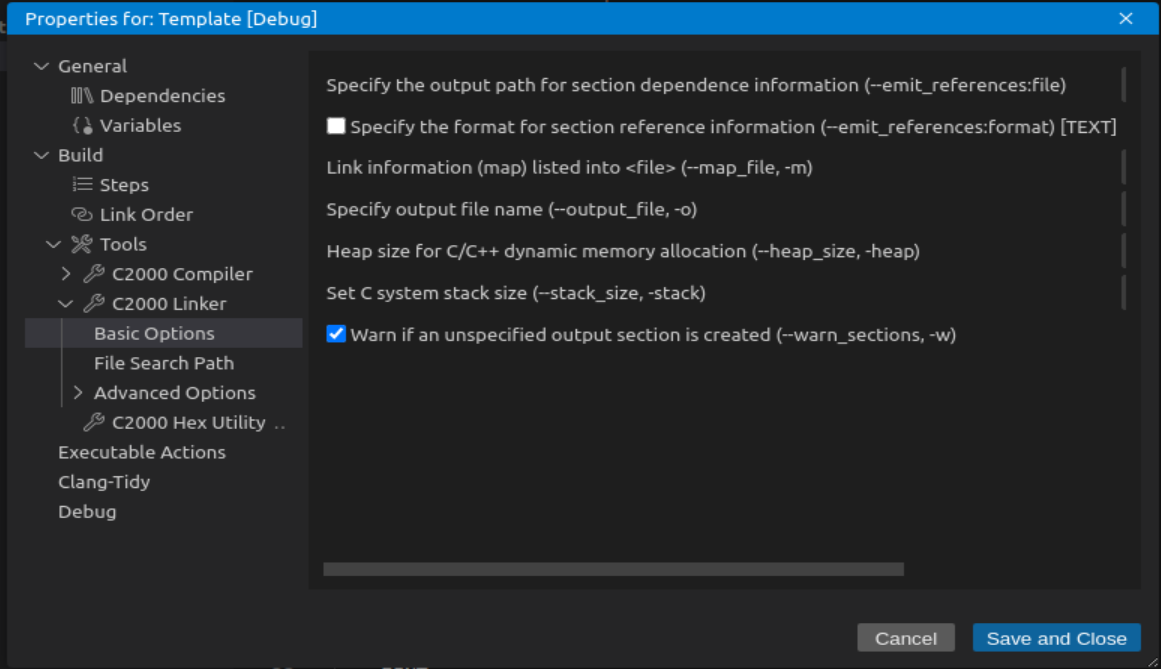

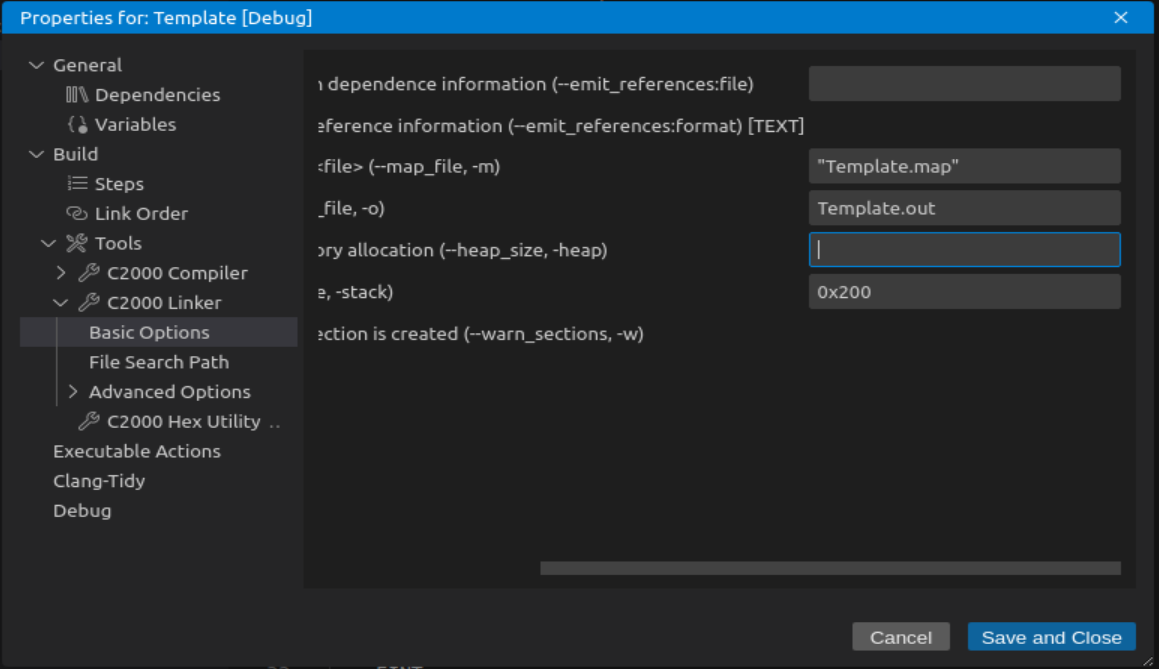

(4)修改输出文件名称

进度条右滑，编辑输出文件名称和map映射文件名称
在这里插入图片描述

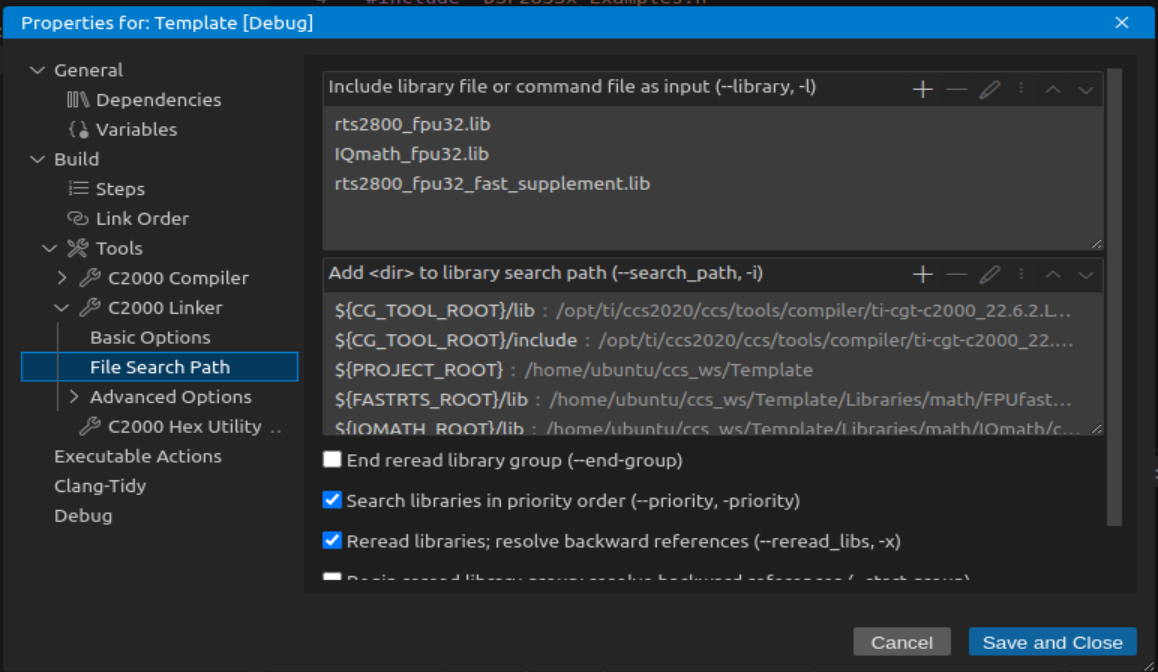

（5）修改lib文件和搜索路径

这里的文件是配置math和dsp的，笔者只加入了部分，库路径一定和和库对应，要不然可能找不到会报错！

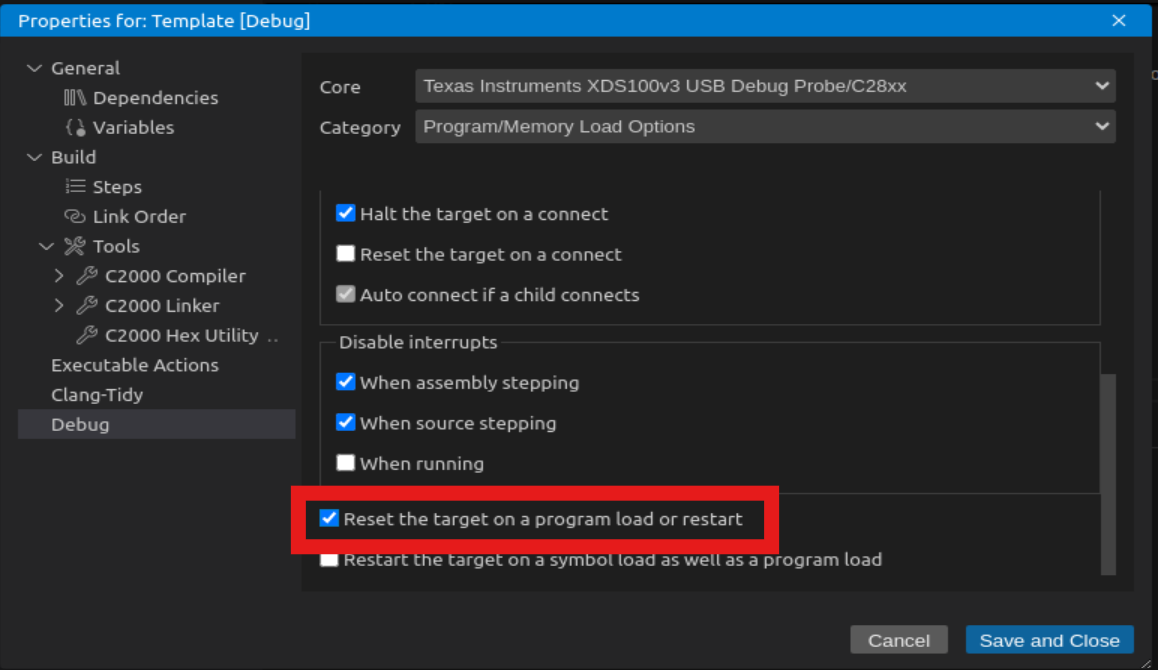

（6）设置下载程序后自动复位

编译和下载

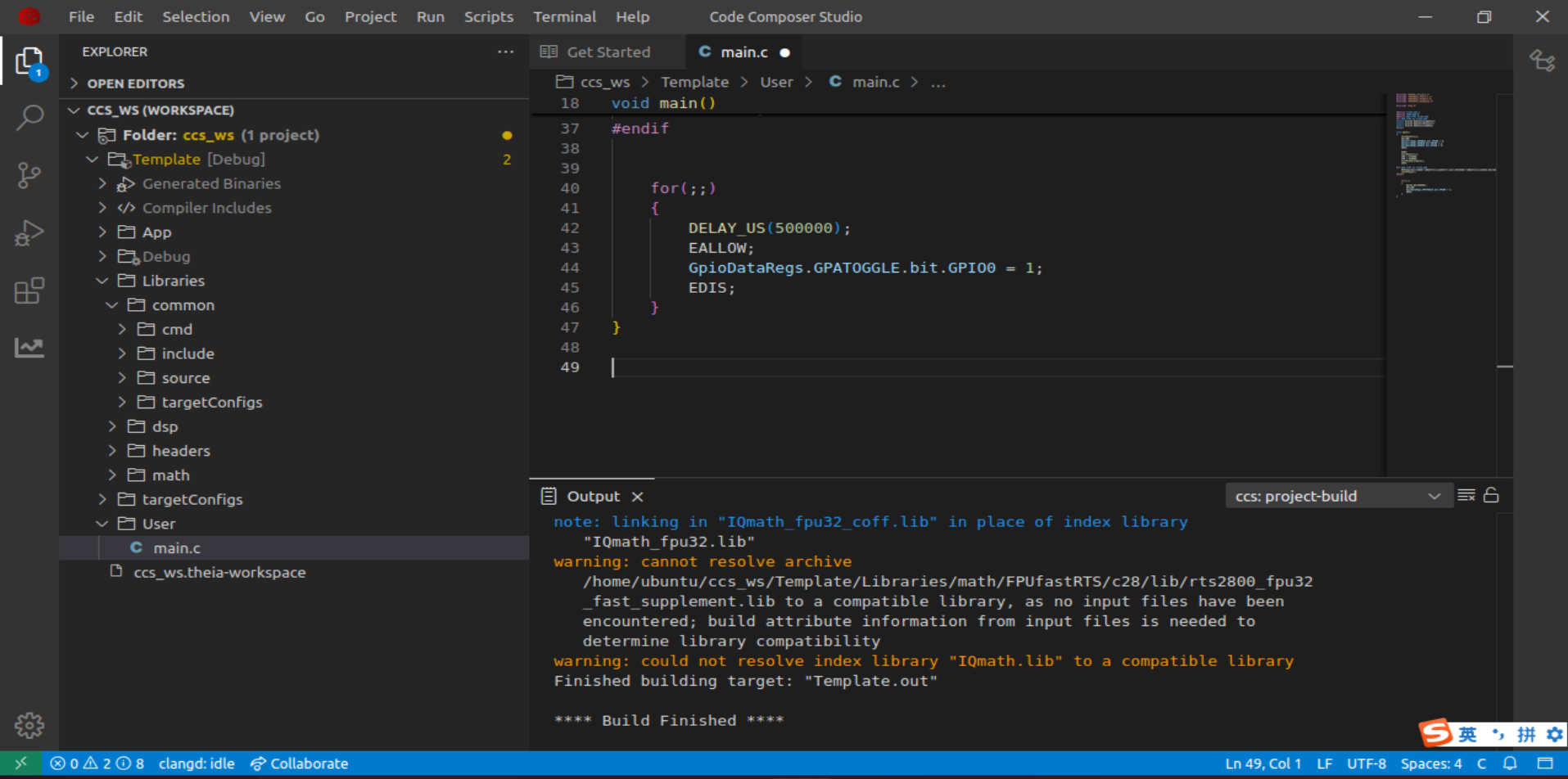

1、点击Project选择Build All
在这里插入图片描述

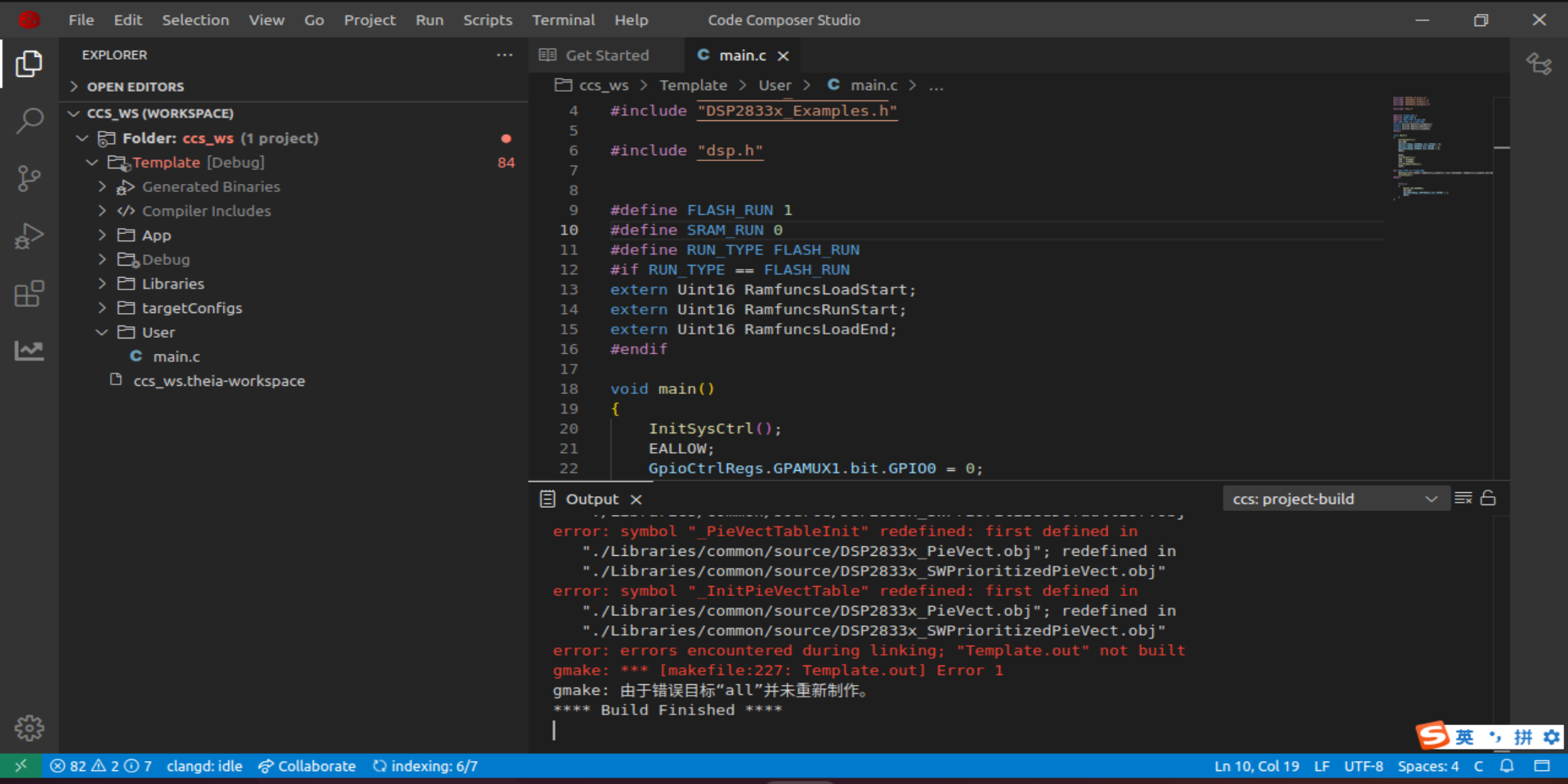

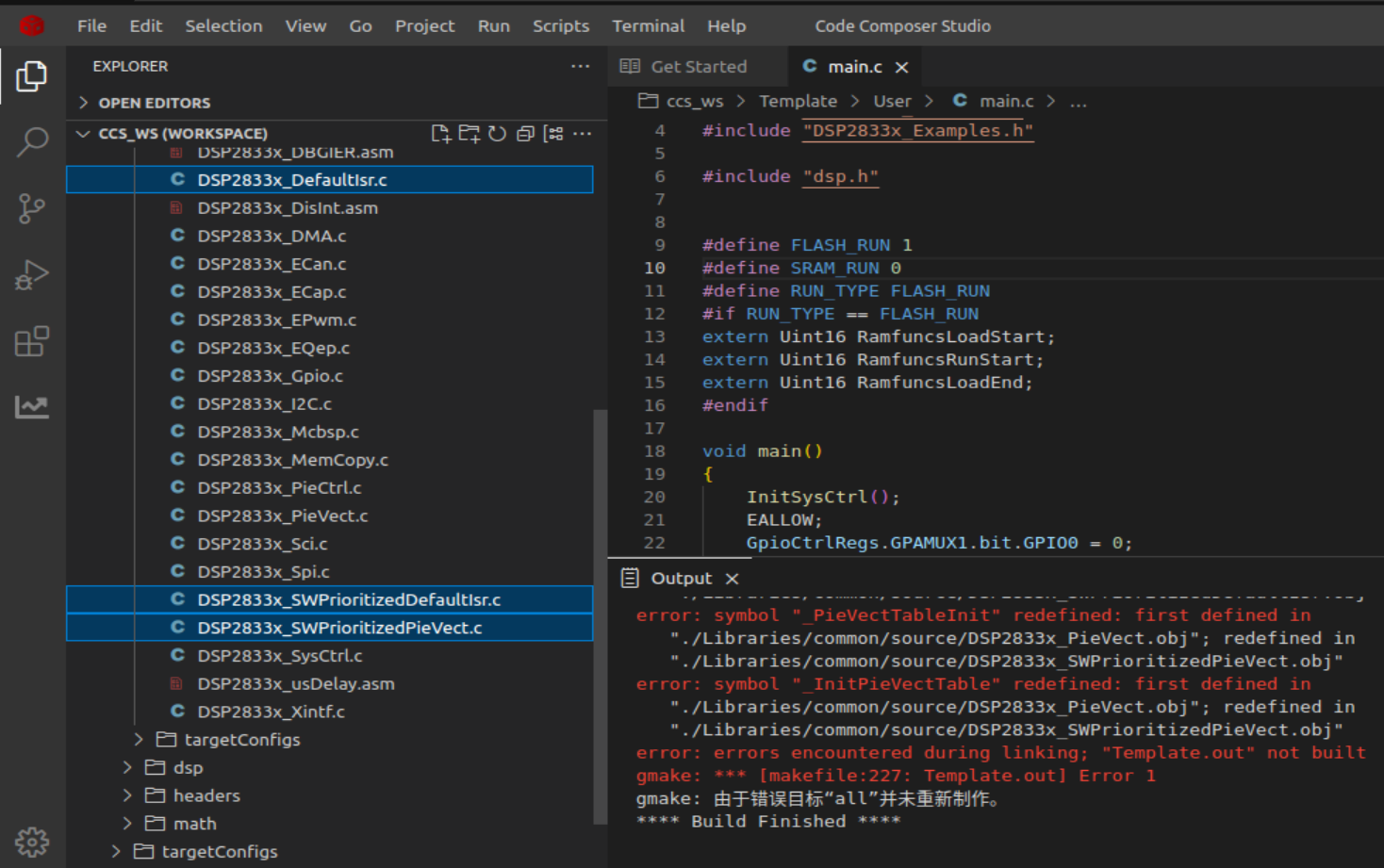

如果前面没有错的话，这里报了一些错误，原因是中断处理中有重复定义了。

笔者这里的解决方案是将后两个删除，保留默认这个。然后重新编译。

这下就没有错误了
2、在菜单中选择 Run->Flash Project(Template)

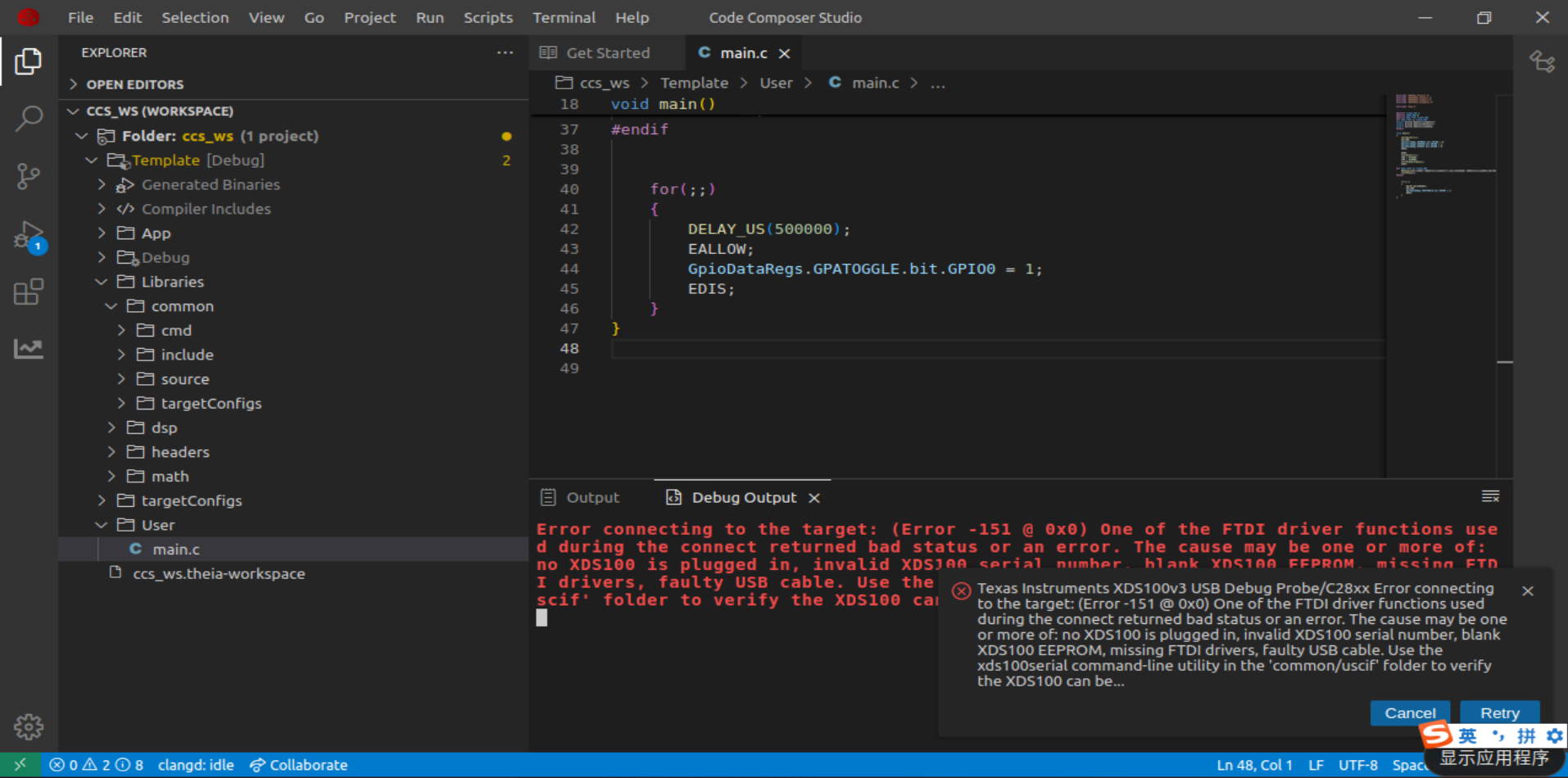

一般情况下CCS都是可以扫描到下载器的，正常下载。如果又双叕报错了，是因为没有找到下载，会报下面的错误。
在这里插入图片描述
出现这个错误的原因是ubuntu安装扫描串口的驱动需要管理员权限，要不然无法操作，解决方案是使用管理员权限重新安装 CCS，请参考我的上一个文章解决文章链接

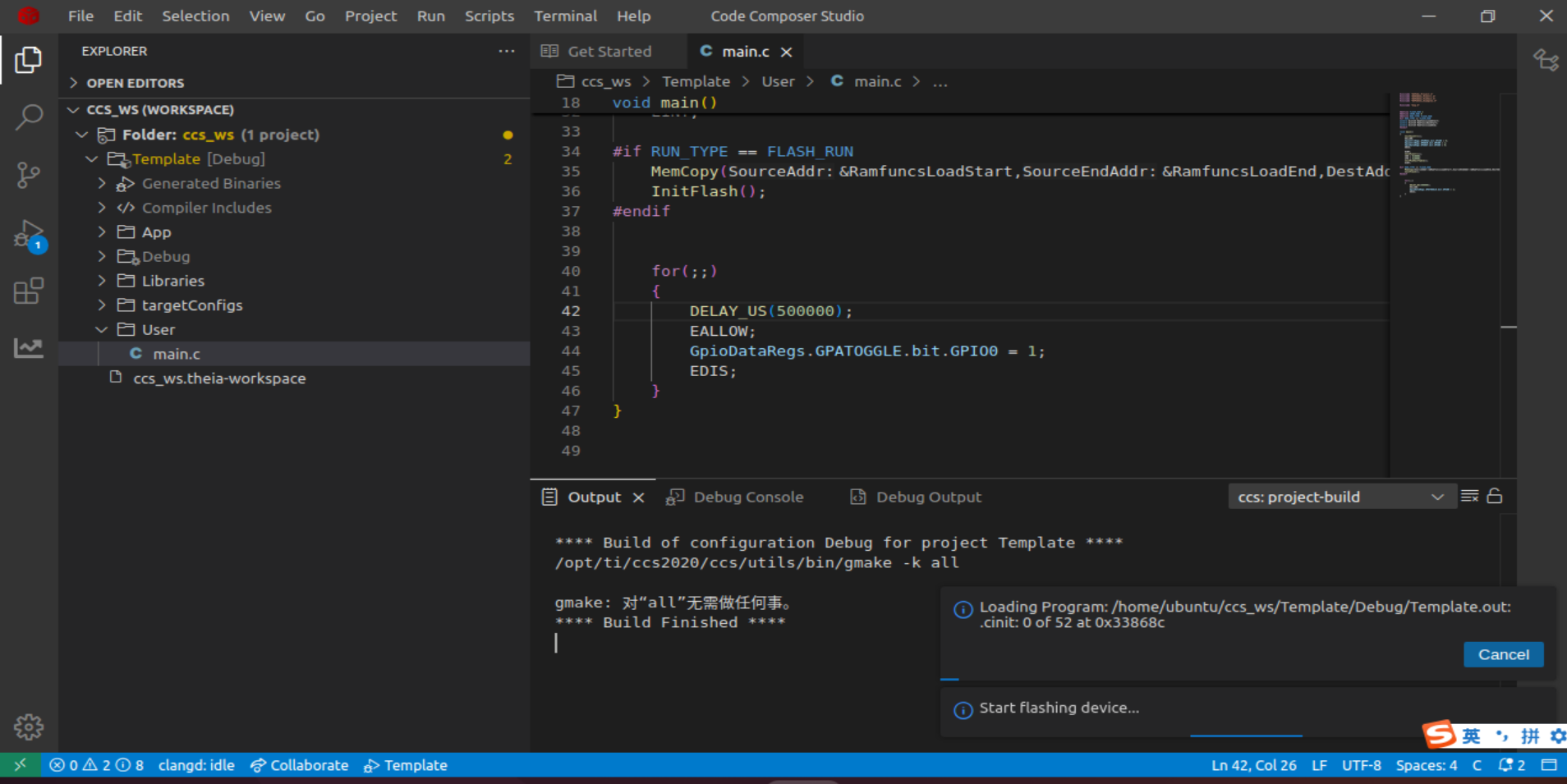

正常的下载如下：

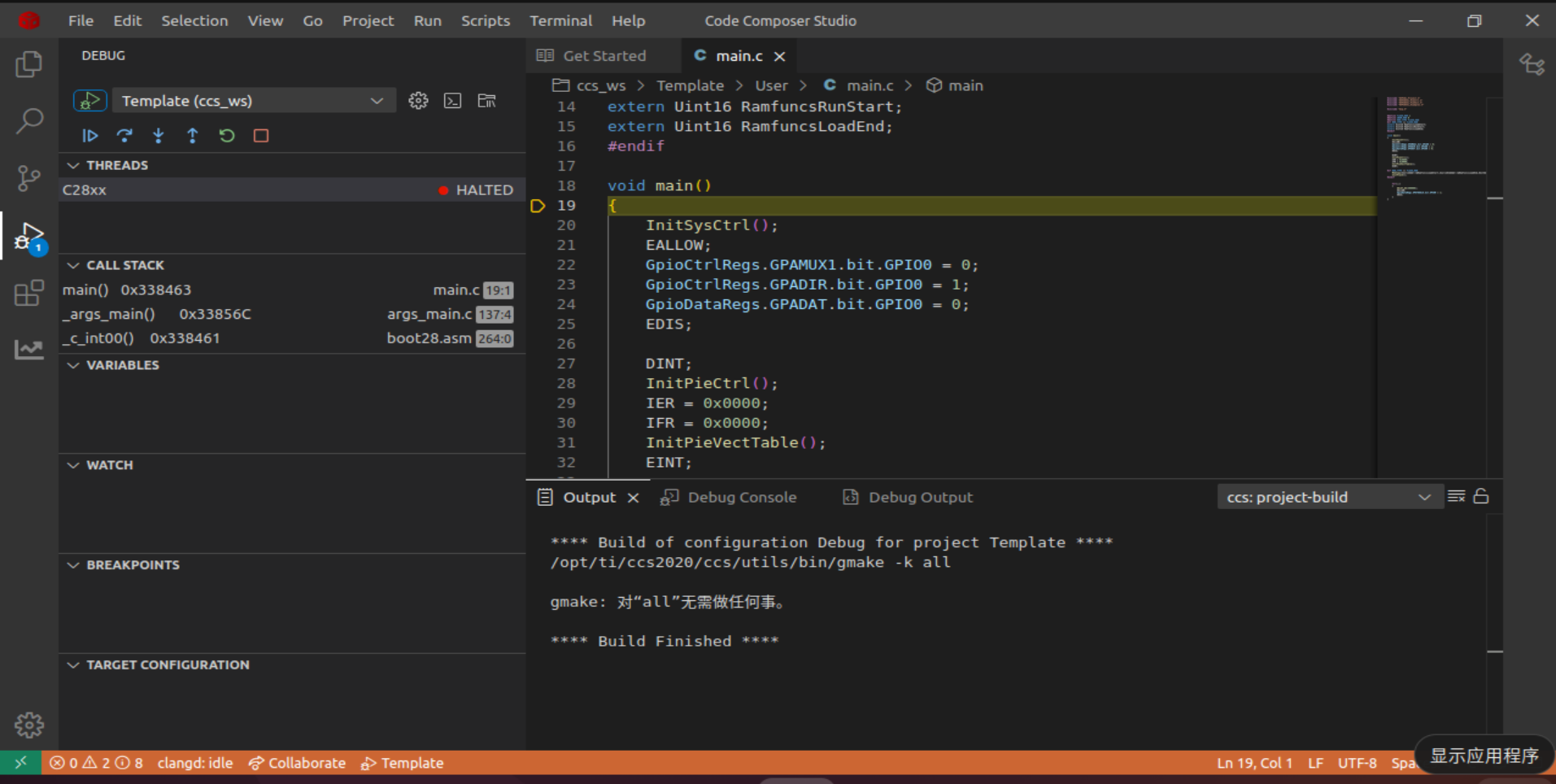

下载完成后自动跳转到Debug
在这里插入图片描述
点击Debug按钮开始Debug

开源代码

工程代码 Template
