第4章 Linux内核模块

 看得出来，这章的内容依旧是简单介绍，浅浅过了一遍

4.1 Linux内核模块介绍

Linux为避免内核过大，提供了一个机制，当我需要这些功能时，再加载进去内核。这种机制叫做模块（module）

lsmod可以获得系统中已加载的所有模块以及模块间的依赖关系，lsmod命令，实际上是读取并分析“/proc/modules”文件。内核中已加载模块的信息也存在于/sys/module目录下。

modprobe命令比insmod命令要强大，它在加载某模块时，会同时加载该模块所依赖的其他模块。使用modprobe命令加载的模块若以“modprobe -r filename”的方式卸载，将同时卸载其他依赖的模块。模块之间的依赖关系存放在根文件系统的/lib/modules/<kernel-version>/modules.dep文件中，实际上是在整体编译内核的时候由depmod工具生成。

使用modinfo<模块名>命令可以获得模块的信息。

4.2 Linux内核模块程序结构

（1）模块加载函数

（2）模块卸载函数

（3）模块许可证声明

不声明LICENSE，模块被加载时，将会收到内核污染的警告

（4）模块参数（可选）

模块参数是模块被加载的时候可以传递给它的值，它本身对应模块内部的全局变量。

（5）模块导出符号（可选）

内核模块可以导出的符号（symbol，对应与函数或者变量），若导出，其他模块则可以使用本模块中的变量或函数。

（6）模块作者等信息声明（可选）

4.3 模块加载函数

Linux内核模块加载函数一般以__init标识声明，模块加载函数以module_init的形式被指定。

在Linux内核中，可以使用request_module函数加载内核模块，驱动开发人员通过调用下列代码request_module(module_name);灵活地加载其他内核模块。

对下面这块内容不太理解，问了问AI

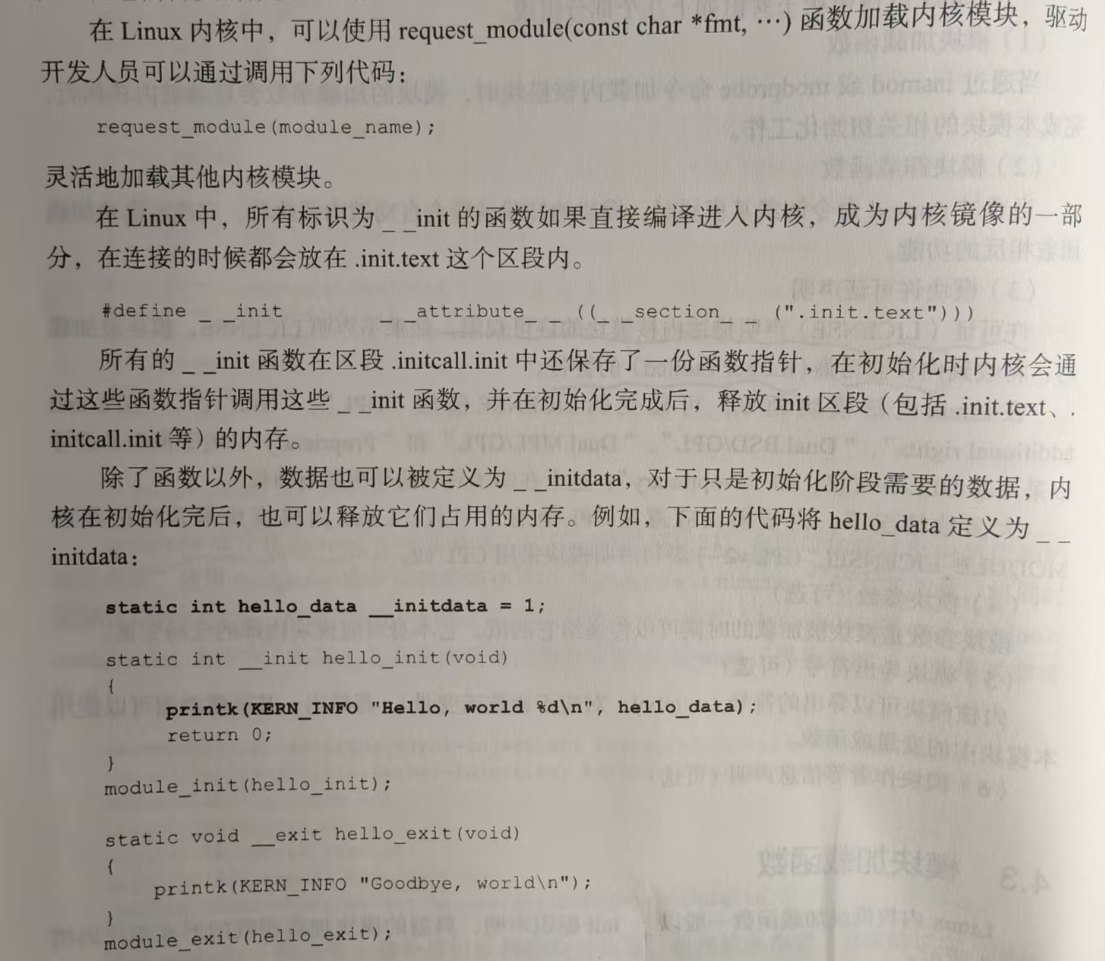

在这里插入图片描述

图片内容解释了 Linux 内核中 __init 和 __initdata 这两个关键宏的作用和原理，核心目的是优化内核内存使用。核心概念是 “初始化区段” 及其释放机制。

以下是详细解释，特别是关于“区段”：
1. __init 函数（初始化函数）
  - 目的： 标记那些只在系统启动初始化阶段运行一次的函数（例如，驱动初始化、硬件探测）。
  - 编译链接处理 (#define __init ...)：
    - 使用 GCC 的 __attribute__((__section__(".init.text"))) 属性。
    - 这个属性告诉编译器：把这个函数编译后的代码（机器指令）放到最终内核二进制镜像（vmlinux/bzImage）中一个名叫 .init.text 的特定内存区域（区段）里。
  - __initcall.init 区段：
    - 仅仅把函数代码放进 .init.text 还不够，内核需要知道有哪些初始化函数需要调用以及调用的顺序。
    - module_init(hello_init) 这个宏（或者内核内部的其他机制）不仅将 hello_init 函数放入 .init.text，还会在另一个叫做 .initcall.init 的区段里创建一个指向 hello_init 的函数指针（或者包含优先级信息的结构体）。
    - .initcall.init 区段本质上是一个函数指针数组（或链表），内核启动时遍历这个数组，依次调用里面指向的所有 __init 函数。
  - 生命周期：
    - 作用： 在系统启动初始化阶段执行。
    - 释放： 一旦内核完成所有模块和核心子系统的初始化，它就认定这些 __init 函数再也不会被调用。
    - 内核会释放整个 .init.text 区段所占用的物理内存。这块内存会被标记为空闲，可以被内核用于其他目的（如动态分配内存 kmalloc）。
2. __initdata 数据（初始化数据）
  - 目的： 标记那些只在系统启动初始化阶段需要访问的全局或静态变量。
  - 编译链接处理： 类似 __init，但使用 __initdata 宏（通常定义为 __attribute__((__section__(".init.data")))）。
  - 区段： 这些变量会被放入一个特定的数据区段（通常是 .init.data 或类似名称）。
  - 生命周期：
    - 作用： 在初始化阶段供 __init 函数使用（如图中的 hello_data）。
    - 释放： 与 .init.text 同时被释放。初始化完成后，这些数据就不再需要，释放其内存。
3. 关键概念：区段 (Section)
  - 是什么？ 在编译和链接过程中，编译器（gcc）和链接器（ld）会把不同类型的内容（代码、数据、只读数据、未初始化数据等）分类组织到输出文件（内核镜像）的不同部分。这些部分就叫做“区段”或“节”。
  - 作用：
    - 组织管理： 让代码和数据更有条理（例如，把所有初始化代码放一起，所有只读数据放一起）。
    - 内存属性： 链接器脚本 (vmlinux.lds.S) 会根据区段名称，告诉操作系统加载器（或内核自身）这些区段应该被加载到内存的什么位置（地址），以及这些内存区域应该具有什么属性（可读、可写、可执行）。例如，.text 通常是可执行不可写，.data 通常是可读可写。
    - 优化释放： __init 和 __initdata 的核心魔法就在于利用了区段！ 通过 GCC 属性将它们标记到特殊的 .init.text 和 .init.data (或 .init.rodata 等) 区段。
    - 链接器脚本 (vmlinux.lds.S)： 这个文件定义了内核镜像的内存布局，其中明确指定了 .init.text, .initcall.init, .init.data 等区段的起始和结束地址，以及最重要的——哪些区段属于“初始化内存范围”。
  - 内核如何释放？
    - 内核启动代码在完成所有初始化后（do_basic_setup() -> do_initcalls() 遍历完所有 .initcall.init 中的函数指针后），会调用一个函数（通常是 free_initmem()）。
    - 这个函数利用链接器脚本中定义的符号（如 __init_begin 和 __init_end），精确地知道 .init.text, .initcall.init, .init.data 等所有“初始化区段”在内核内存映像中占据的物理内存的起始地址和结束地址。
    - 内核然后调用内存管理函数，将这块从 __init_begin 到 __init_end 的连续物理内存区域标记为空闲（释放回内核的内存池）。之后这块内存就可以被 kmalloc 等函数分配给其他内核组件使用了。
总结图片内容的核心思想：
1. 标记临时性： 用 __init 标记只运行一次的初始化函数，用 __initdata 标记只初始化阶段需要的数据。
2. 区段集中存放： 利用 GCC 的 section 属性和链接器脚本，把这些函数和数据的代码/内容集中存放到内核镜像的特定区段（.init.text, .init.data, .initcall.init）。
3. 按需使用： 内核启动时，通过遍历 .initcall.init 区段中的函数指针列表来调用所有初始化函数。
4. 及时释放： 初始化完成后，内核识别出所有属于“初始化范围”的区段（通过链接器脚本定义的符号边界），一次性释放这些区段占用的物理内存，节约宝贵的常驻内存（特别是嵌入式系统）。
5. 好处： 显著减少内核初始化完成后常驻内存（RAM）的占用，提升系统可用内存。这对于内存受限的嵌入式系统尤其重要。

问题：你讲的很好，但你说的前提是内核启动时，但如果我驱动是在内核启动后用insmod去加载呢？

您的问题切中了关键点！当驱动作为模块（module）在内核启动后通过 insmod 加载时，__init 和 __initdata 的行为与直接编译进内核镜像时有显著区别。 您提到的图片内容主要针对直接编译进内核的驱动/代码。对于动态加载的模块，机制有所不同，但核心目的（优化内存）相同。

以下是针对 insmod 加载模块的解释：
1. 模块的加载过程 (insmod):
  - 当您执行 insmod your_module.ko 时，内核的模块加载器会工作。
  - 加载器会从磁盘读取 .ko 文件（内核对象文件）。
  - 它会分配一块新的内核内存来存放这个模块的代码、数据、符号表等信息。
  - 将模块的代码段（.text，包含 __init 函数）、数据段（.data，包含 __initdata 变量）、以及特殊的 .init.text、.init.data 等区段都复制到这块新分配的内存中。
  - 然后，加载器会解析模块的依赖关系（如果需要），解决符号引用（找到模块中调用的内核函数地址）。
  - 最后，加载器会直接调用模块的 __init 函数（即 module_init 指定的那个函数）。

4.4 模块卸载函数

__exit 修饰，用module_exit（函数名）来指定哪个函数。

如果内核的相关模块被编译进去内核，则cleanup_function()函数会被省略。

4.5 模块参数

我们可以用module_param（参数名，参数类型，参数读/写权限）为模块定义一个参数。

在装载内核模块时，用户可以向模块传递参数，形式为insmod 模块名参数名＝参数值，如果不传递，参数将使用模块内定义的缺省值。如果模块被内置，就无法insmod，但是bootloader可以通过在bootargs里设置模块名.参数名=值的形式给该内置模块传递参数。

在/sys/module/目录下将出现以此模块名命名的目录。

书中给出了实际使用的例子（标记一手，就不抄过来了，回顾的时候忘了再找书）。

4.6 导出符号

Linux中/proc/kallsym文件对应着内核符号表，它记录了符号以及符号所在的内存地址。符号指代驱动中的函数。

导出的符号可以被其他模块使用。

EXPORT_SYMBOL(符号名)；
EXPORT_SYMBOL_GPL(符号名)；

可以从"/proc/kallsysms"文件中找到导出符号的相关信息。

书中给出了实际使用的例子（标记一手，就不抄过来了，回顾的时候忘了再找书）。

4.7 模块声明与描述

在Linux内核模块中，声明模的作者、描述、版本、设备表和别名。

4.8 模块的使用计数

try_module_get()和module_put()，增加和减少模块计数

4.9 模块的编译

一个示例Makefile

# Kernel modules
KVERS = $(shell uname -r)  # 这行是关键定义！
obj-m += hello.o

# Specify flags for the module compilation.
#EXTRA_CFLAGS=g -00

build: kernel_modules

kernel_modules:
    make -C /lib/modules/$(KVERS)/build M=$ (CURDIR) modules

clean:
    make -C /lib/modules/$(KVERS)/build M=$ (CURDIR) clean

第一行代码是获取了当前内核的运行版本，当运行make时，会由build跳转到kernel_modules开始执行。
```
kernel_modules:
    make -C /lib/modules/$(KVERS)/build M=$(CURDIR) modules
```
- 功能：调用内核构建系统编译模块
- 关键参数：
  - -C：切换到内核构建目录
  - $(KVERS)：内核版本变量
  - M=$(CURDIR)：指定模块源代码目录（当前目录）
  - modules：内核构建系统的编译目标
- 问题：$ (KVERS) 和 $ (CURDIR) 中的空格是语法错误，应改为 $(KVERS) 和 $(CURDIR)

4.10 使用模块绕开GPL

Linux内核不能使用非GPL许可权
