FPGA状态机的理解

1.状态机的分类

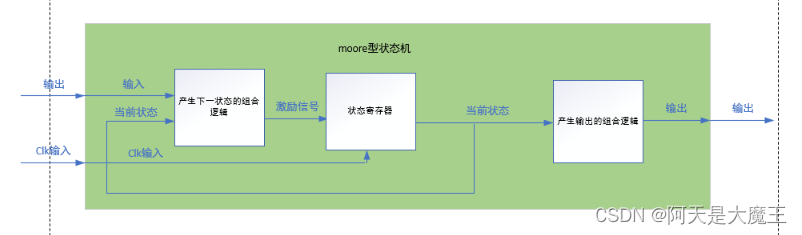

moore型状态机

功能框图：

在这里插入图片描述

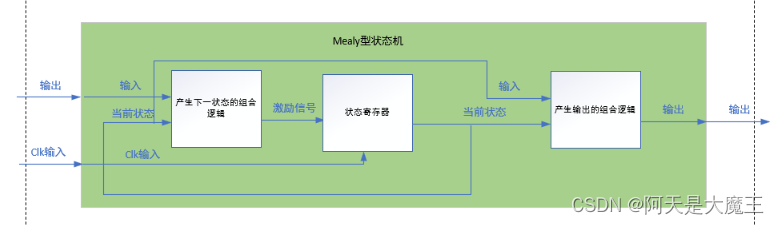

mealy型状态机

功能框图

在这里插入图片描述

2.二者的区别

moore型状态机的输出G只与当前的状态有关，而mealy状态机的输出不但与当前的状态有关还与输入有关
注：在实际的生活中，mealy型状态机的出现场景较多。

3.状态机的设计（三段式）

无论是moore型状态机还是mealy型的状态机，一般都使用三段式状态机来设计。在设计之前首先要明白在什么情况下应该使用状态机，virelog语言表示的思想是并行思想，这就在将fpga用于处理先后发生的事件的情况下，verilog并行处理思想就显得不合适，于是我们可以知道，只有在发生有先后顺序的情况下，状态机应运而生，以此来解决问题。
首先，通过上面的两幅图片，我们可以知道三段式状态机分别是哪三段。

第一段----状态寄存器

在这一段我认为是最好写的，甚至可以当作模板来写，下面是第一段状态机通常情况下的代码展示。

always @(posedge sys_clk or negedge sys_rst) begin
    if(!sys_rst)
        current_state <= IDLE;
    else
        current_state <= next_state;
end

但是这里有一个值得注意的点，current_state和next_state的位宽应该与状态变量相同。例如：使用独热码设置分别设计四个状态：

localparam  IDLE    	=   4'b0001;
localparam  START   	=   4'b0010;
localparam  RD_DATA =   4'b0100;
localparam  STOP    	=   4'b1000;

那么current_state和next_state也应该要定义为4位，如果不同位，则会少状态。

第二段–组合逻辑表示状态转移

在这一阶段，我们要明白每个状态在什么条件下会发生状态的转移。例如以串口接受状态机为例。

always @(*) begin
	next_state = IDLE;
    case(current_state)
        IDLE:
            if(work_en == 1'b1)
                next_state = START;
            else
                next_state = IDLE;
        START:
            if(boud_cnt == BAUD_CNT_MAX - 1'b1)
                next_state = RD_DATA;
            else
                next_state = START;
        RD_DATA:
            if((bit_cnt == 4'd7)&&(boud_cnt == BAUD_CNT_MAX - 1'b1))
                next_state = STOP;
            else
                next_state = RD_DATA;
        STOP:
            if(boud_cnt == BAUD_CNT_MAX/2- 1'b1)
                next_state = IDLE;
            else
                next_state = STOP;
        default:next_state = IDLE;
    endcase
end

以IDLE到START状态为例，当work_en信号为高时，才发生状态的转移。同理可以理解其他时刻的状态转移，有关串口接受状态机的具体分析我将会在下一节具体分析，这里只以实际例子作为讲解。

第三段----产生输出的组合/时序逻辑

以串口发送模块的状态的第三段为例：

always @(posedge sys_clk or negedge sys_rst) begin
    if(!sys_rst)
        tx_data_r <= 1'b1;
    else
        case(current_state)
            IDLE:
                tx_data_r <= 1'b1;
            START:
                tx_data_r <= 1'b0;
            TX_DATA:
                tx_data_r <= tx_data_latch[Bit_cnt];
            STOP:
                tx_data_r <= 1'b1;
            default: tx_data_r <= 1'b1;
        endcase

end

这一段的意思就是在相应的状态下，系统的输出是什么，这一点可以根据波形图来确定。
状态机的实际使用练习将在下一节串口通信讲解具体怎么用。
