Unity中Shader面片一直面向摄像机

原创 已于 2024-01-09 10:29:15 修改 · 2.5k 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#unity #游戏引擎

于 2024-01-07 12:42:50 首次发布
本文介绍如何在Unity中通过Shader使模型面片始终保持面向摄像机。通过理解旋转矩阵，确定原坐标系和目标坐标系，计算Z、Y、X轴基向量，并应用向量乘法或矩阵乘法实现顶点旋转，最终达到面片始终面对摄像机的效果。适合用于特效、公告牌等场景。

文章目录

前言

在之前的文章中，我们实现了Shader的序列帧动画。

但是，我们会发现，我们的面片不会一直面向摄像机，当摄像机移动时，人物或特效就会出现穿帮的效果。所以，我们接下来就来实现让我们的面片面向摄像机。

类似的功能，还可能用于：特效、公告牌、八方旅人风格效果、饥荒风格效果。

一、实现思路

1、 我们要实现模型面片一直跟着摄像机旋转，那么就需要用到旋转矩阵

2、确定 原坐标系 和 目标坐标系

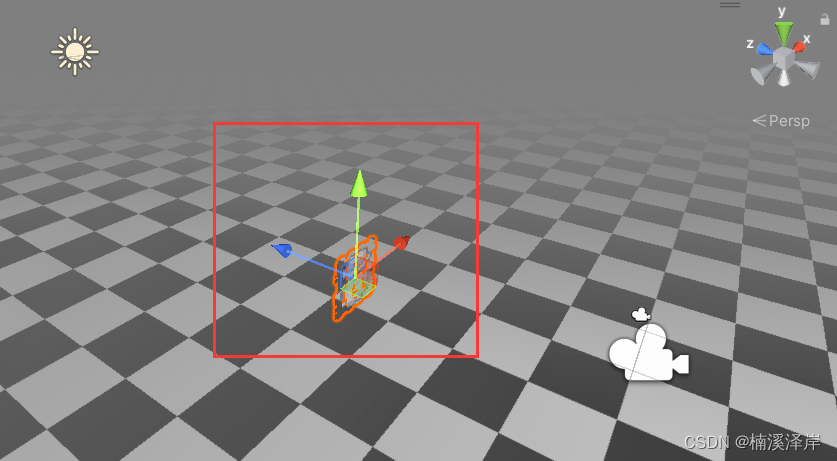

  • 原坐标系 就是模型的本地坐标
    在这里插入图片描述

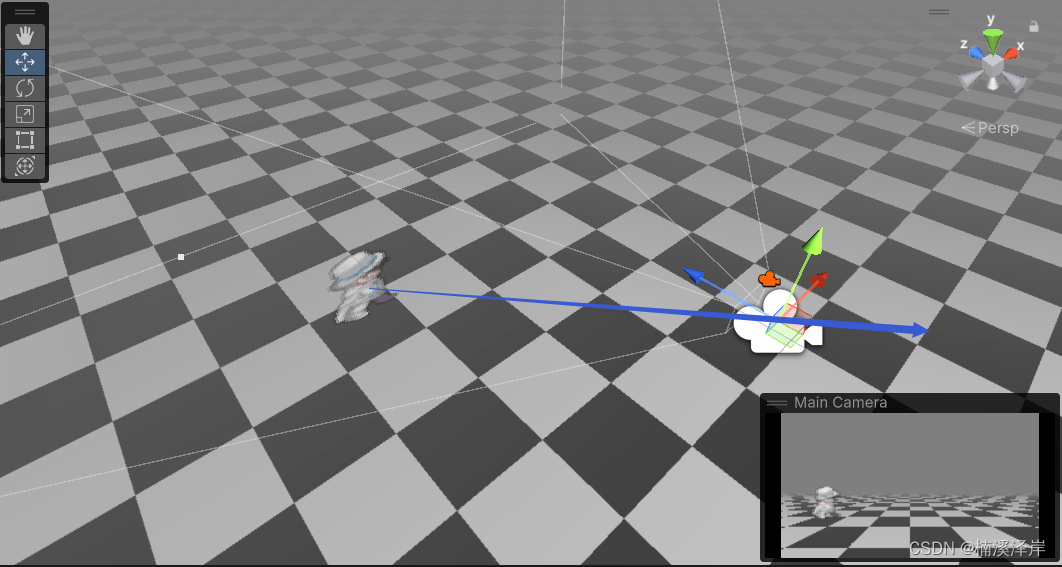

  • 目标坐标系
    因为我们的面片需要一直朝向摄像机。
    所以，可以确定旋转后的坐标系Z轴方向 需要 和 原模型本地空间坐标系原点 指向 摄像机 方向一致。
    在这里插入图片描述

3、确定旋转后坐标系基向量

二、确定旋转后 坐标系基向量 在 原坐标系 下的值

1、Z轴基向量

  • 求 摄像机坐标 在模型本地空间下的坐标值，在 归一化后 就是 Z轴基向量

float3 viewDir = mul(GetWorldToObjectMatrix(),float4(_WorldSpaceCameraPos,1)).xyz;

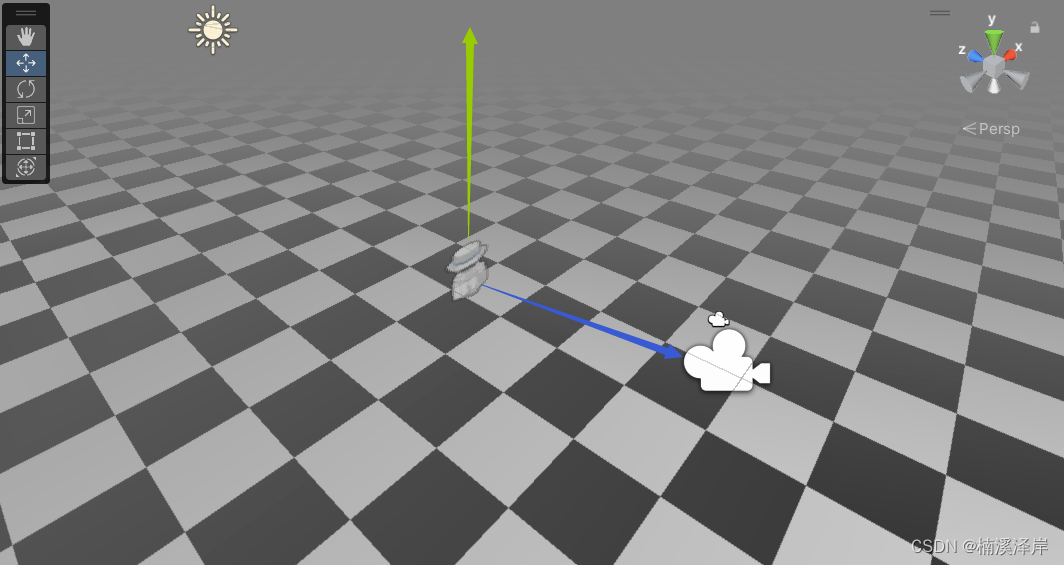

2、假设Y轴基向量 和 世界空间下 的Y轴方向一致竖直向上

在这里插入图片描述

float3 upDir = float3(0,1,0);

3、X轴基向量

  • X轴基向量 = Z轴基向量 × Y轴基向量

  • 叉积 的顺序取决于 坐标系类型 （逆时针叉积）

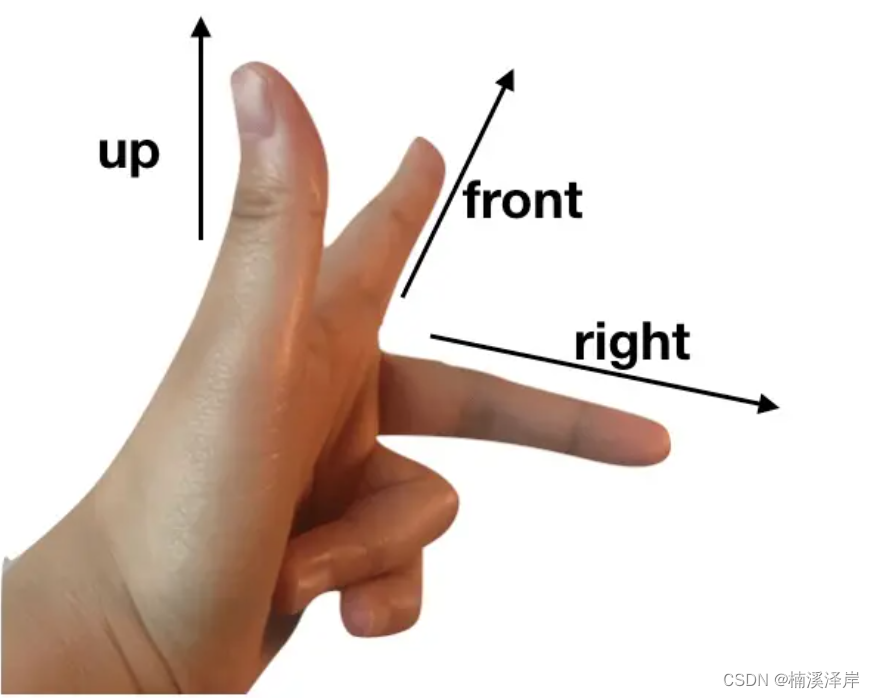

  • 模型本地空间坐标系为左手坐标系
    在这里插入图片描述

  • 左手坐标系中，X轴 = 食指 × 拇指 = Z × Y

float3 rightDir = normalize(cross(viewDir,upDir));

4、Y轴基向量

  • Y轴基向量 = X轴基向量 × Z轴基向量
  • 叉积 的顺序取决于 坐标系类型 （逆时针叉积）
  • 模型本地空间坐标系为左手坐标系
  • 左手坐标系中，Y轴 = 中指 × 食指 = X × Z

upDir = normalize(cross(rightDir,viewDir));

三、顶点应用旋转

法一：向量乘法

最低0.47元/天 解锁文章
