第一章概述

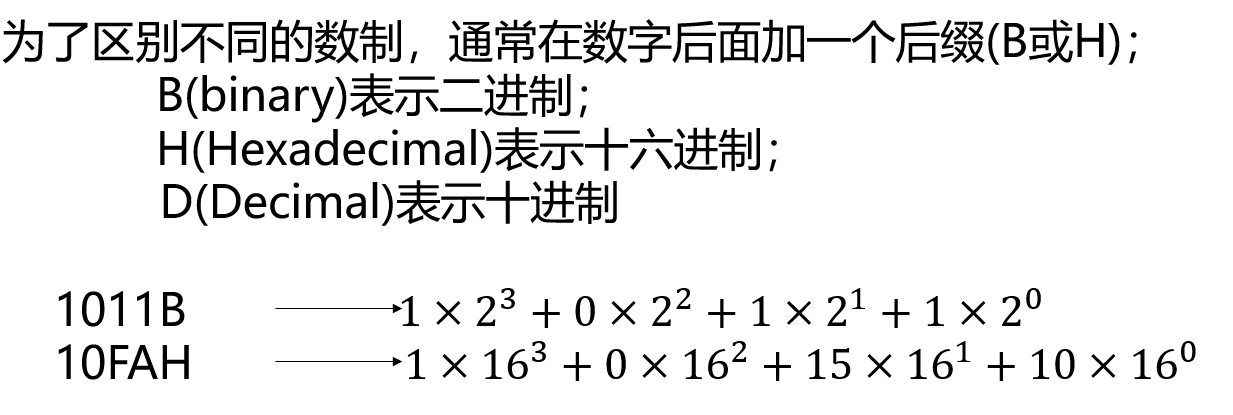

1.1 进制转化

十进制转二进制

二进制转十六进制

1.2 单片机的定义

单片机定义：集成了CPU、存储器、I/O口，通过内部总线连接在一起，集成在一个芯片上
（注：单片机单单是CPU，错）
单片机又叫嵌入式微控制器或者微控制器
单片机按照用途有通用型和专用型两类
专用单片机使结构最简化，从而大大降低成本和提高可靠性
受器件物理限制，所以单片机内部采用二进制表示
单片机功耗低有等待状态、睡眠状态、关闭状态
支持在线系统编程ISP
AT89S52单片机工作频率33MHz（填空）
AT89C5X/AT89S5X 系列与MCS-51系列单片机在原有功能、引脚、指令方面完全兼容（问法：判断题。问你S51的芯片我用AT89C51或者AT8951替换对不对，这三者混用都对，因为完全兼容）
AT89S51单片机相当于MCS-51系列中的 87C51

1.3 单片机的应用领域

有工业控制检测、仪器仪表、消费类电子产品、通信、武器装备、各终端及计算机外部设备、汽车电子设备、分布式多级系统
我们的家用电器使用的单片机属于微计算机的测量、控制应用
数据库管理不是单片机的使用范围

1.4 与微型计算机的不同

微处理器芯片本身不是计算机。而单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

第二章硬件(次重要)

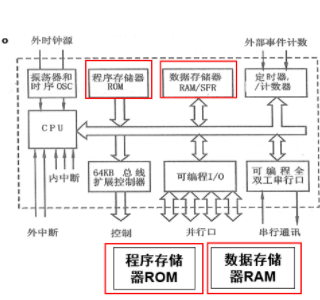

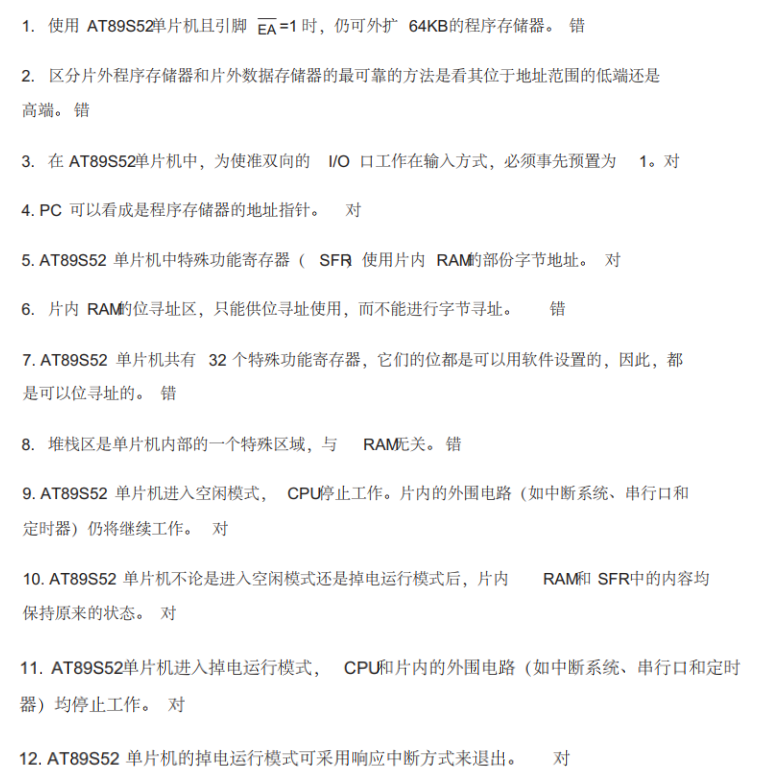

2.1 硬件组成

硬件的所有组成要点：
8位CPU

256个数据存储器（ RAM单元 ; 8KFlash程序存储器; 4个8位可编程并行IO口(P0口、P1口、P2口、P3口)

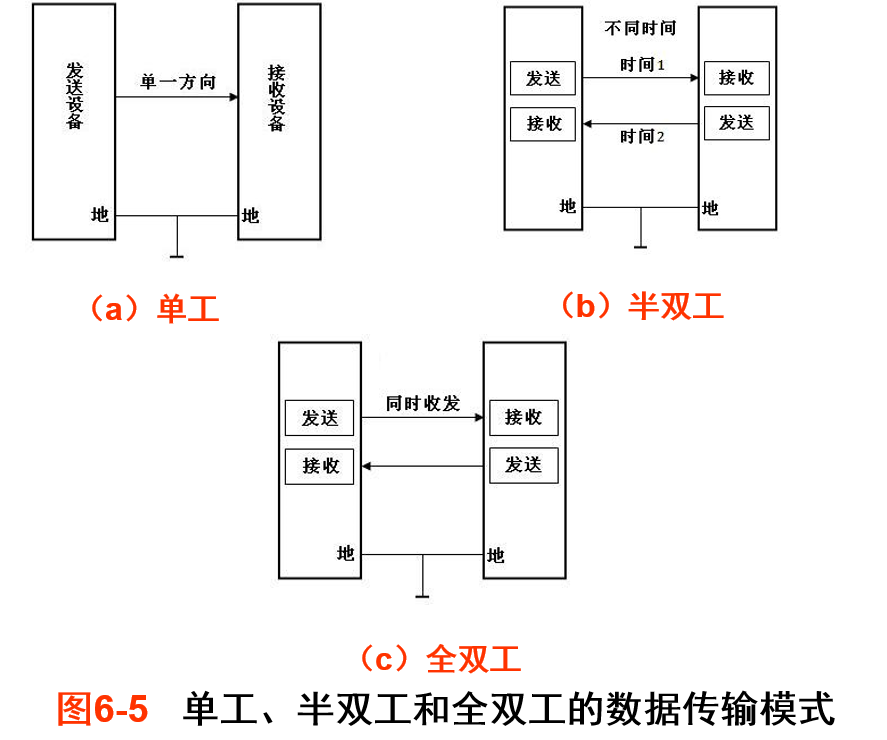

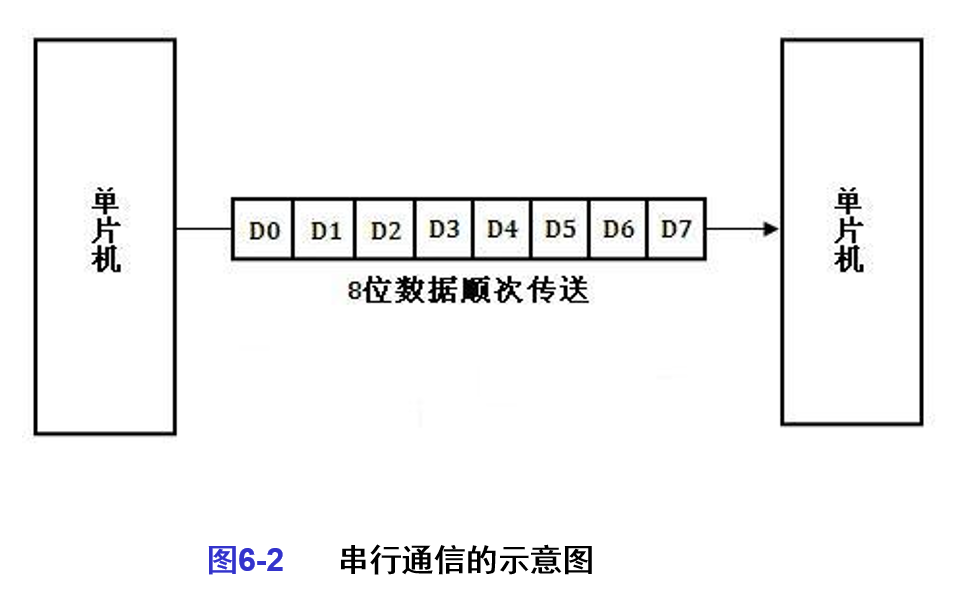

1个全双工串行口

3个16位定时器/计数器（T0,T1,T2）

1个看门狗定时器:包含了14位计数器和复位寄存器
- 当单片机由于干扰而使程序陷入死循环或跑飞状态时，可引起单片机复位，使程序恢复正常运行。

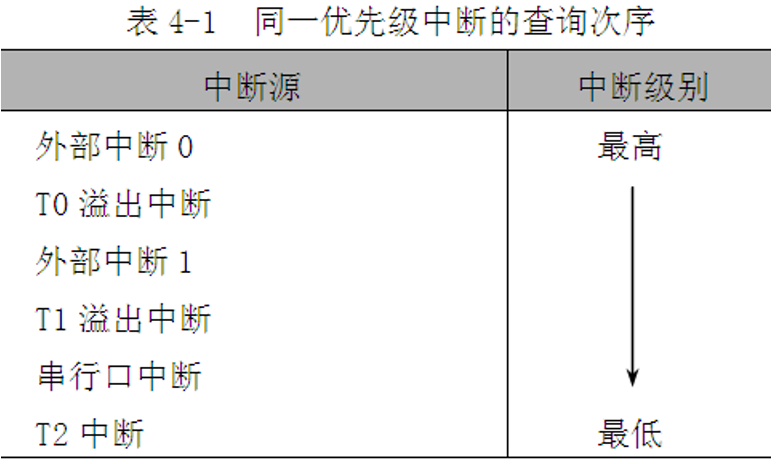

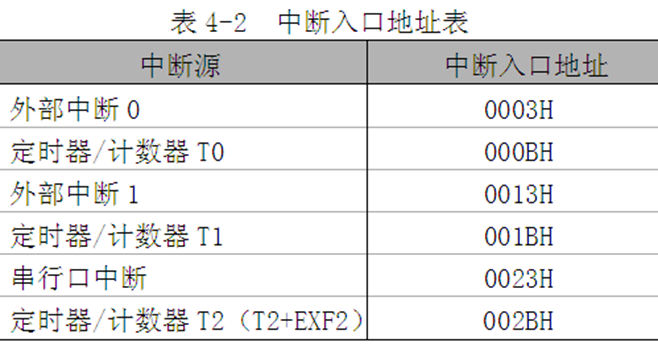

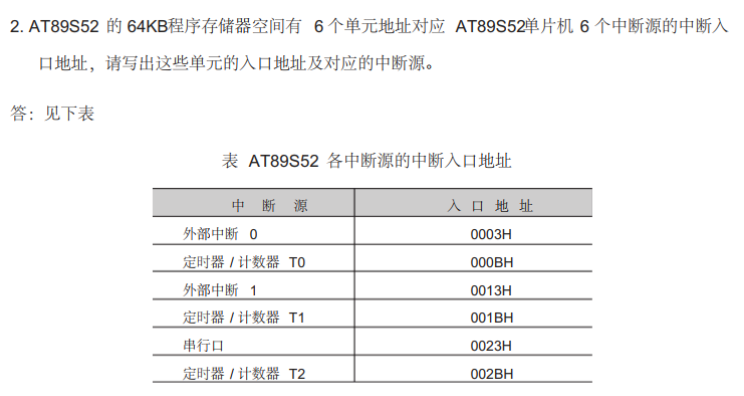

一个中断系统，6个中断源，2个优先级

32个特殊功能寄存器（SFR）。
按物理位置不同，分为4个物理空间;
片内数据存储器、片外数据存储器、片内程序存储器、片外程序存储器
按访问时的控制信号不同，分为3个逻辑空间。
片内数据存储器、片外数据存储器、片内和片外程序存储器

2.2 引脚功能

上二电源下二时钟

VCC (40脚)：+Vcc电源引脚
VSS (20脚)：接地引脚
XTAL1 (19脚)；外接晶振引脚（内置放大器输入端），若用片外独立时钟，接输出端
XTAL2 (18脚)：外接晶振引脚（内置放大器输出端），若用片外独立时钟，悬空

RST ：复位信号 9引脚

复位信号输入高电平，在引脚加上持续时间大于2个机器周期高电平，可使单片机复位。

EA拔：外部程序存储器允许控制端，关注EA=1 EA=0时的操作 31引脚

1是范围内执行片内范围外执行片外 0 是执行片外。

功能是：外部程序存储器允许控制端。

EA= 1时，PC在0~1FFFH范围内执行片内中的程序，超出片内程序存储器容量后自动转向片外
EA=0时，PC在0~FFFFH范围内执行片外的程序不理会片内的8K字节的Flash程序存储器.

2.3 并行I/O口引脚

老师提名：P0-P2发送的是低八位还是高八位

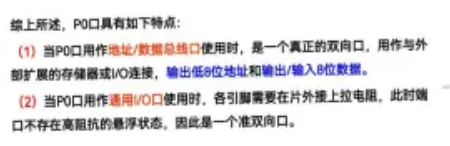

P0发送地址数据分时复用低8位
P2用高8位地址总线输出高8位地址准双向I/O口 具有内部上拉电阻
P3 口程序计数器
P1 P2 P3都是准双向I/O口具有内部上拉电阻

（复位时，SP=07H，而4个I/O端口P0~P3的引脚均为高电平，且为输入状态。）

P0.0～P0.7（39～32脚）——P0口

P1.0～P1.7（1～8脚）——P1口

P2.0～P2.7（21～28脚）——P2口

P3.0～P3.7（10～17脚）——P3口

8只/组×4 组= 32 只引脚

2.4 CPU

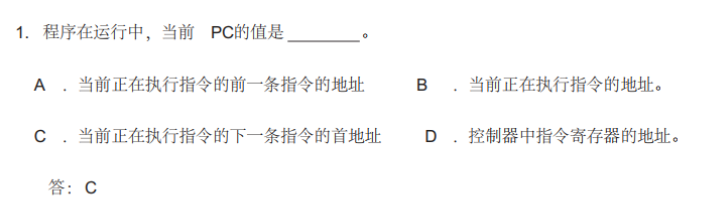

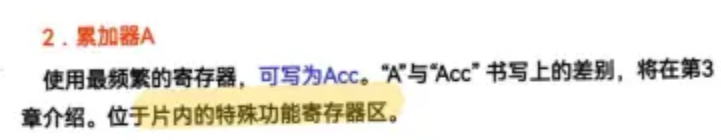

累加器从一个寄存器到另一个寄存器需要经过累加器

A的进位位是Cy是特殊的(位于程序状态字特殊功能寄存器PSW中)是特殊的，因为它也是位处理器的位累加器

PSW RS1 RS0 两者结合对应四个寄存器区，OV 溢出标志，P 奇偶检验
位于片内特殊功能寄存器区，字节地址为D0H
奇偶校验，1的个数是奇数为1

32个地址被砍成了4块。

解析：P为奇偶校验标志位，由硬件置位或清0。根据累加器A中“1”的个数的奇偶性，即“1”的个数为偶数时P=0，奇数时P＝1。当A中的内容63H时，A中“1”的个数为4，所以P＝0。

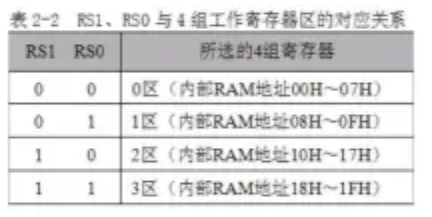

PSW中RS1，RS0的作用就是决定使用哪一组工作寄存器，单片机复位后，PSW=00H
即单片机复位后，工作寄存器使用的是第0组，此时R4地址为04H。
0组：00H-07H
1组：08H-0FH
2组：10H-17H
3组：18H-1FH

（2^16=64*1248 B =64 KB）

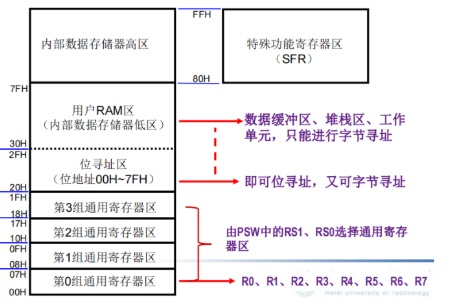

2.5 存储器RAM

堆栈放在片内存储器

解析：单片机从20H到2FH的16个字节单元，共128位可以按位寻址，对应位寻址空间00H到7FH，所以位地址为40H的单元地址为40H/8+20H=28H；

另外特殊功能寄存器中，有16个可以位寻址，查一下表格就行了88H对应的字节地址也为88H

解析：同理2AH-20H=0AH，0AH*8=50H ，A8H查表，对应的为A8H，注意表格上以字节为单位位到字节要除以8，字节到位要乘以8，减去以后要乘以8

解析：对照上图。

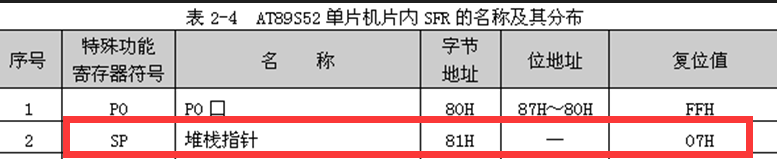

记住81H 和 07H这个数字

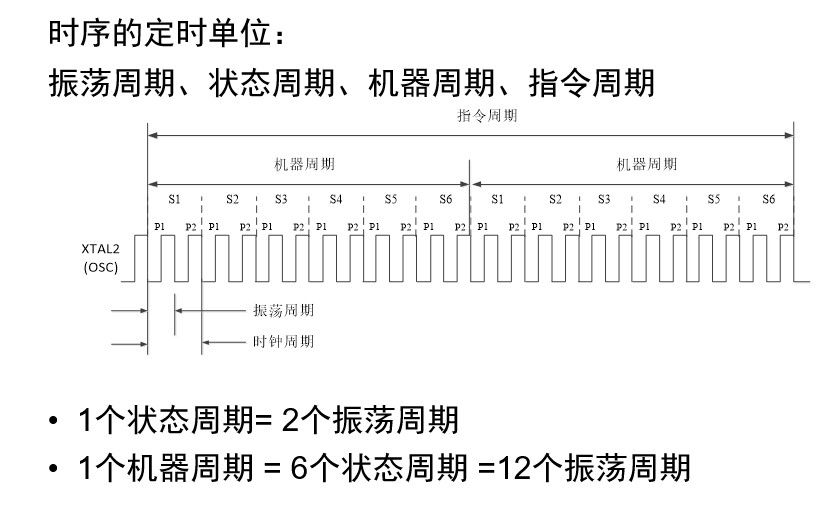

2.6 机器周期

一个机器周期有12个时钟周期
12个时钟周期内有6个状态：即S1-S6
每个状态分两拍：P1 P2
综上，12个时钟周期就是：S1P1 S2P2 …S6P2 共12个

单片机的时钟频率是33Mhz
12M的晶振，一个机器周期是1us

（每12个时钟周期等于一个机器周期，时钟周期等于晶振频率的倒数：T(CY) = 12*T(osc) = 12 / f(soc) ）

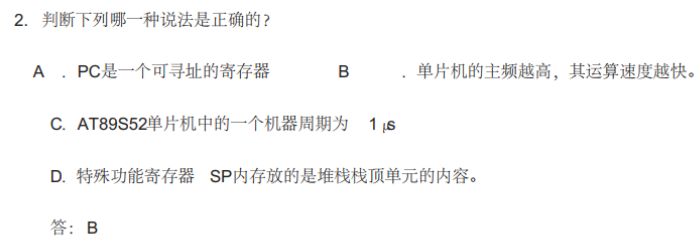

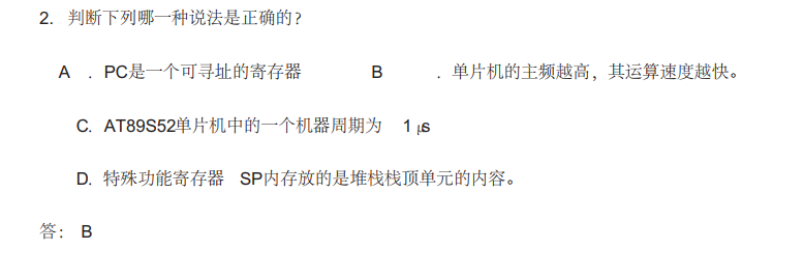

A PC叫程序计数器，是不能读写操作的。所以不是特殊功能寄存器。特殊功能寄存器是可以用指令进行读写操作的。
C 是1/33M
D SP 是堆栈指针寄存器，存的是栈顶地址，而不是地址单元的内容

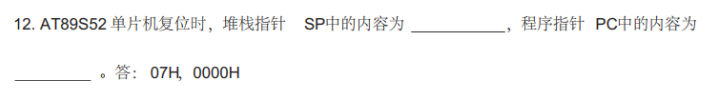

2.7 复位操作

注意PC是4个0 同样的还有DPTR也是

IP是XX 6个0

（复位时片内部分寄存器的状态：
PC 0000H
Acc 00H
PSW 00H
B 00H
SP 07H）

第三章指令(最重要)

3.1 七种寻址方式(小题必考)

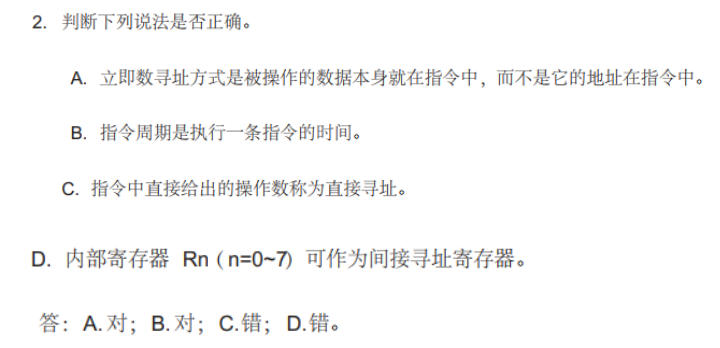

判断

3.1.1 寄存器寻址(Rn)

MOV		A，Rn	;Rn(0~7)中的源操作数送入到累加器A中

3.1.2 直接寻址(direct)(填空)

直接寻址是访问片内所有特殊功能寄存器的唯一寻址方式。

MOV		A，direct
MOV 	direct1，direct2		; direct表示直接的操作数单元地址

MOV 	A，40H		;把内部RAM 40H单元（direct）的内容传送到A
MOV 	42H，62H	;片内RAM中62H单元的内容到片内RAM中的42H单元

3.1.3 寄存器间接寻址(@)(填空)

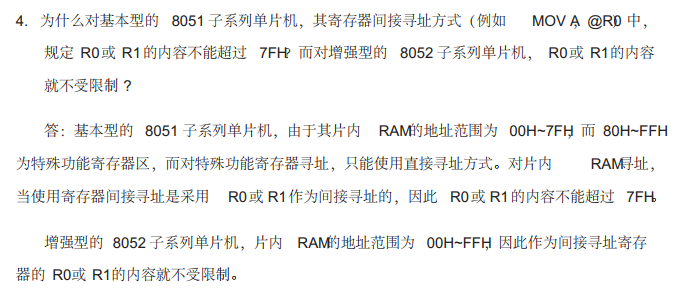

MOV A，@Ri ;i=0或1	;寄存器中存的是操作数地址，要先从寄存器中找到操作数的地址，再按该地址找到操作数
MOV A，@40H	;即把内部RAM 40H地址单元中的内容传送给A。

3.1.4 立即数寻址(#)

MOV    A，#40H	;第一个字节是操作码，第二字节是立即数，就是放在程序存储器内的常数。

3.1.5 基址寄存器加变址寻址(@A+PC/DPTR)(填空)

以DPTR或PC作为基址寄存器，以累加器A作为变址寄存器

功能：MOVC适用于读程序存储器中固定的数据，查表指令要用。

MOVC	A，@A+DPTR
如果（A）=05H，（DPTR）=0400H，指令执行结果是把程序存储器0405H单元的内容传送给A

MOVC	A，@A+PC
JMP		A，@A+DPTR

相对数寻址

功能：解决程序转移

目的地址=转移指令所在的地址(PC值)+转移指令字节数+rel

偏移量rel是带符号8位二进制补码数，–128～+127

SJMP	rel		;程序要转移到该指令的PC值加3再加上rel的目的地址处。
SJMP	LOOP	;“LOOP” 为目的地址标号。汇编时，由汇编程序自动计算和填入偏移量

位寻址

功能：对内部RAM和特殊功能寄存器具有位寻址功能的某位内容进行置1和清0操作

位地址一般以直接位地址给出，位地址符号为“bit”。

MOV		C，bit
MOV		C，40H	;把位地址为40H的值送到进位位C。

注：判断寻址方式一般看源操作数。

3.2 数据传送类指令(填空必考！)

3.2.1 MOV

<操作码=MOV> <目的操作数>,<源操作数>

按照目的操作数分类，可以分成：

A,Rn,direct,@Ri,DPTR

以累加器为目的操作数的指令

对于所有MOV类指令，累加器A是一个特别重要的8位寄存器

CPU对它具有其他寄存器所没有的操作指令。后面将要介绍的加、减、乘、除指令都是以A作为目的操作数

MOV	A，Rn			； (Rn)→A，n =0～7
MOV	A，@ Ri 			； ((Ri))→A   i =0，1
MOV	A，direct       	； (direct)→A
MOV	A，#data        	； #data→A

MOV	A，R6			；(R6)→A，寄存器寻址
MOV	A，@R0			；((R0))→A，间接寻址
MOV	A，70H 			；(70H)→A，直接寻址
MOV	A，#78H			；78H→A，立即数寻址

以Rn为目的操作数的指令

MOV  Rn ，A           	；(A)→Rn ，n =0～7
MOV  Rn ，direct      	；(direct)→Rn ，n =0～7
MOV  Rn ，#data			；#data→Rn ，n =0～7

以直接地址direct为目的操作数的指令

;把源操作数送入直接地址指定的存储单元。direct指的是内部RAM或SFR地址。
MOV  direct，A       	； (A)→direct
MOV  direct，Rn 			； (Rn)→direct，n =0～7
MOV  direct1，direct2 	；(direct2)→direct1
MOV  direct，@Ri 		； ((Ri))→direct，i =0，1
MOV  direct，#data  		； #data→direct

以寄存器间接地址为目的操作数的指令

MOV	@Ri，A	；(A)→((Ri))， i=0，1
MOV	@Ri，direct ；(direct)→((Ri))，i=0，1
MOV	@Ri，#data  ；#data→((Ri))， i=0，1

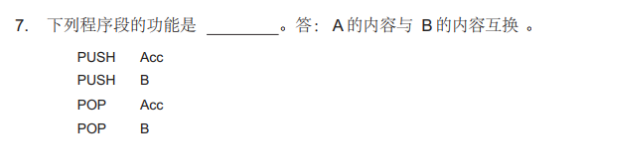

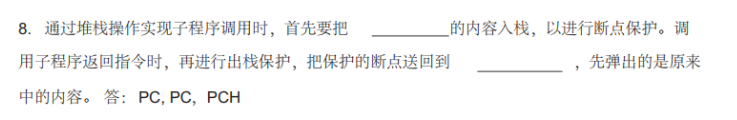

3.2.2 PUSH POP（指令题必考1！4选1）

概念

堆栈：内部RAM中设定一个后进先出（LIFO，Last In First Out）的区域

堆栈指针SP：指示堆栈的栈顶位置，请注意，不是内容。

堆栈操作有进栈和出栈两种

进栈PUSH

①SP加1；

②把SP指示的内容送到RAM。

PUSH	 direct

例：

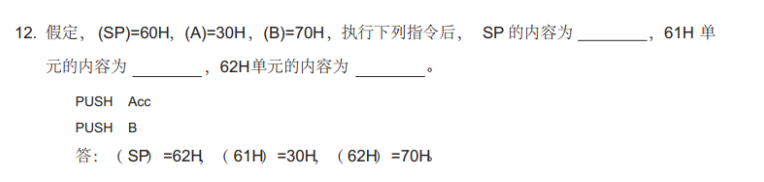

当(SP)=60H，(A)=30H，(B)=70H时，执行下列指令
PUSH	Acc	；(SP)+1=61H→SP，(A)→61H
PUSH	B	；(SP)+1=62H→SP，(B)→62H
结果：(61H)=30H，(62H)=70H，(SP)=62H。

出栈POP

①将SP指示的栈顶单元的内容送入direct字节中

②SP减1

例：
当(SP)=62H，(62H)=70H，(61H)=30H时，执行指令
	POP    DPH 		；((SP))→DPH，(SP)-1→SP
	POP    DPL		；((SP))→DPL，(SP)-1→SP
结果为(DPTR)=7030H，(SP)=60H。

此例子老师在黑板上写过，非常重要！

;(SP)=60H
PUSH DPH	;POP = 61H

;(SP)=60H
POP DPL 	;POP=5FH

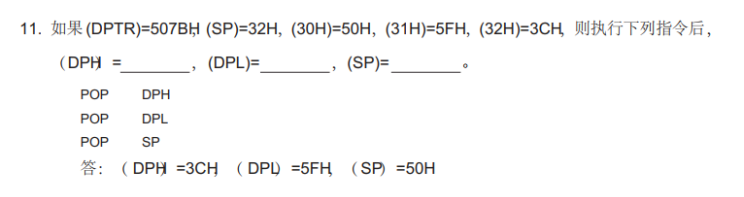

DPTR 的高位字节（DPH）将被设置为 50H，低位字节（DPL）将被设置为 7BH。此题与DPTR无关。

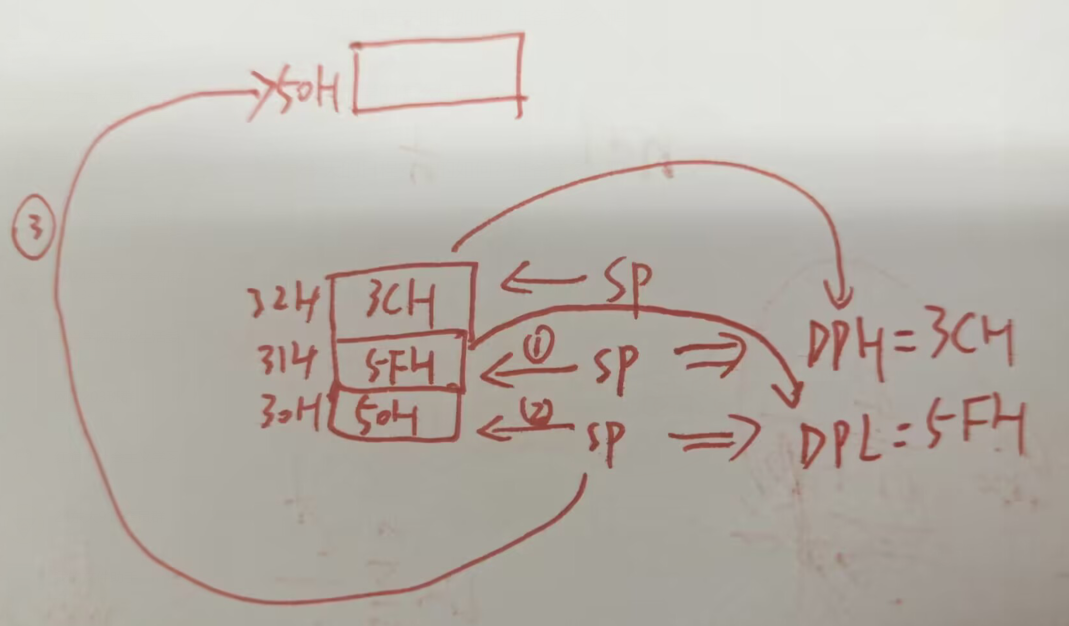

SP是栈顶指针 指向栈顶的地址 注意不是内容。

第一句。
弹出 (32H) 的值 3CH 到 DPH 寄存器。 此时栈顶变成31H
DPH = (32H) =3CH
SP = 31H

第二句。
弹出 (31H) 的值 5FH 到 DPL 寄存器。 此时栈顶变成30H
DPL = (31H) =5FH
SP = 31H-1=30H

第三句。
弹出 (30H) 的值 50H 到 SP 寄存器。此时栈顶变成50H
SP = 50H

综上，执行完指令后的最终情况为：
DPH = 3CH
DPL = 5FH
SP = 50H

原理同上。

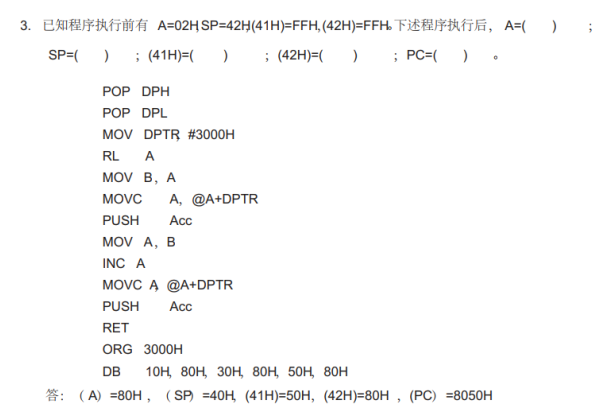

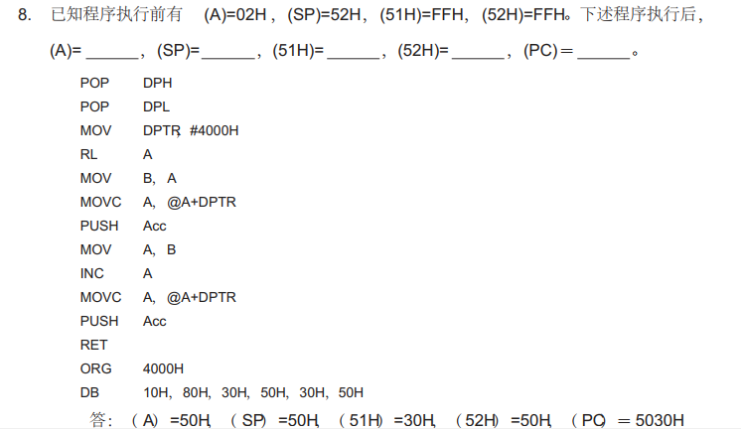

解释：

POP   DPH
POP   DPL           ;弹出两次，SP = SP - 2 = 50H
MOV   DPTR, #4000H
RL    A             ;二进制右移 乘以2 A=02H×2=04H
MOV   B, A          ;B = 04H
MOVC  A, @A + DPTR  ;取出第4个字节30H
PUSH  ACC           ;SP = SP + 1 = 51H, (51H)=30H
MOV   A, B
INC   A             ;A = 05H
MOVC  A, @A + DPTR  ;取出第5个字节50H
PUSH  ACC           ;SP = SP + 1 = 52H, (52H)=50H
RET                 ;子程序返回指令

注：执行 RET 指令时，从堆栈中弹出两个字节到 PC 的高、低八位。
即：
(SP) → PCH，然后 SP - 1 → SP；
(SP) → PCL，然后 SP - 1 → SP。

即：
(52H) = 50H → PCH，SP = 51H
(51H) = 30H → PCL，SP = 50H
那么，PC = 5030H，就是这么来的。

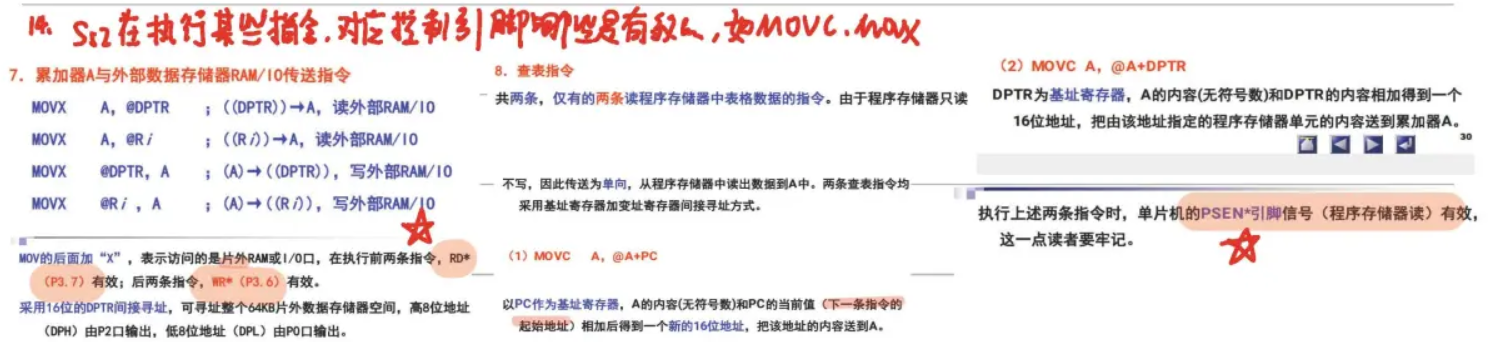

3.2.3 MOVX（填空+指令题必考2！）

MOVX表示访问的是片外RAM或I/O口

MOVX    A，@DPTR   	 ；((DPTR))→A，读外部RAM/IO
MOVX    @DPTR，A   	 ；(A)→((DPTR))，写外部RAM/IO
①采用16位的 DPTR间接寻址，可寻址整个64KB片外数据存储器空间
②高8位地址（DPH）由P2口输出，低8位地址（DPL）由P0口输出。
(注：输出是低八位还是高八位极高概率考察)

MOVX    A，@Ri        ；((Ri))→A，读外部RAM/IO
MOVX    @Ri ，A       ；(A)→((Ri))，写外部RAM/IO
①采用Ri（i =0，1）进行间接寻址，可寻址片外256个单元的数据存储器。
②8位地址由P0口输出，锁存在地址锁存器中，然后P0口再作为8位数据口。

（1）请写出能完成以下操作的指令或指令序列。

将R0的内容传送到R1；

将内部RAM 20H单元的内容传送到R7；

将外部RAM 1000H单元的内容传送到内部RAM 30H单元；

将R1的内容传送到外部RAM 1000H单元；

将片内RAM 40H ,50H两个单元内容相加，结果存入 41H 单元；

将41H 单元内容压入堆栈；

MOV R1, R0          ; 将R0的内容传送到R1
MOV A, 20H         ; 将内部RAM 20H单元的内容移动到累加器A
MOV R7, A          ; 将累加器A的值传送到R7
MOVX A, @DPTR      ; 将外部RAM 1000H单元的内容移动到累加器A
MOV 30H, A         ; 将累加器A的值传送到内部RAM 30H单元
MOV A, R1          ; 将R1的内容移动到累加器A
MOVX @DPTR, A      ; 将累加器A的值移动到外部RAM 1000H单元
MOV A, 40H         ; 将内部RAM 40H单元的内容移动到累加器A
ADD A, 50H         ; 将累加器A的值与内部RAM 50H单元的内容相加
MOV 41H, A         ; 将累加器A的值移动到内部RAM 41H单元
PUSH 41H           ; 将41H单元的内容压入堆栈

3.2.4 查表指令（填空）

仅有两条，请看.

MOVC 即表示程序存储器中的代码。

执行上述两条指令时，单片机的 PSEN*引脚信号（程序存储器读）有效，这一点读者要牢记。

MOVC	A，@A+PC
①PC作为基址寄存器，A的内容(无符号数)和PC的当前值（下一条指令的起始地址）相加后得到一个新的16位地址
②把该地址的内容送到A

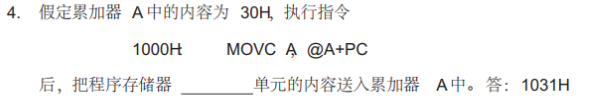

例：
当 (A)=30H时，执行地址1000H处的指令
1000H：    MOVC	A，@A+PC
指令占用一个字节，下一条指令的地址为1001H，(PC)=1001H再加上A中的30H，得1031H，结果把程序存储器中1031H的内容送入累加器A。

MOVC  A，@A+DPTR
①DPTR为基址寄存器，A的内容(无符号数)和DPTR的内容相加得到一个16位地址
②把由该地址指定的程序存储器单元的内容送到累加器A。

例：
(DPTR)=8100H，(A)=40H，执行指令
MOVC	  A，@A+DPTR
将程序存储器中8140H单元内容送入A中。

不排除MOVC和堆栈指令结合考。

3.2 累加器（指令题必考3！4选1）

老师提到了CLR 重点看

CLR	A	;累加器A清0。不影响Cy、Ac、OV等标志位。
CPL A	;将累加器A的内容按位逻辑取反，不影响标志位。
RL	A	;A向左循环移位，位7循环移入位0，不影响标志位，

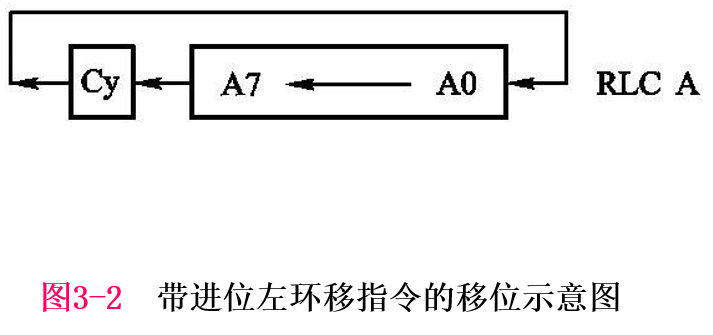

RLC	A	;将累加器A的内容和进位标志位Cy一起向左环移一位

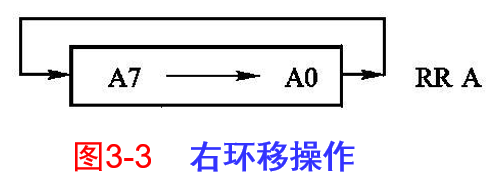

RR	A	;A的内容向右环移一位不影响其他标志位，

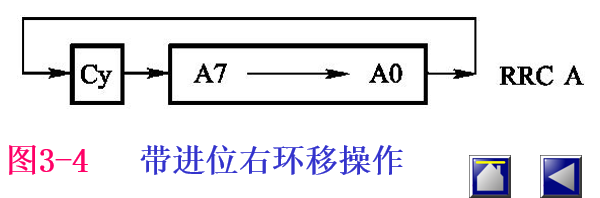

RRC A	;A的内容和进位标志Cy一起向右环移一位
SWAP A	;将累加器A的高半字节（Acc.7～Acc.4）和低半字节（Acc.3～Acc.0）互换。
【例3-8】
(A)= 95H，执行指令
			SWAP   A            结果为 (A)=59H。

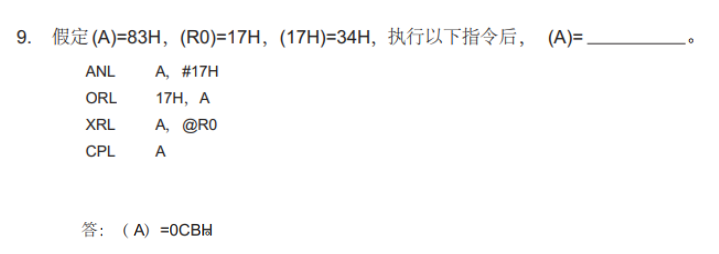

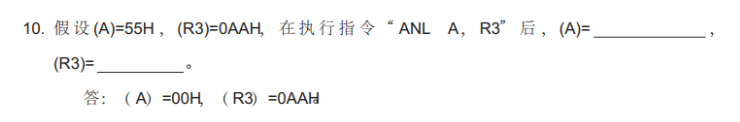

逻辑与或异或

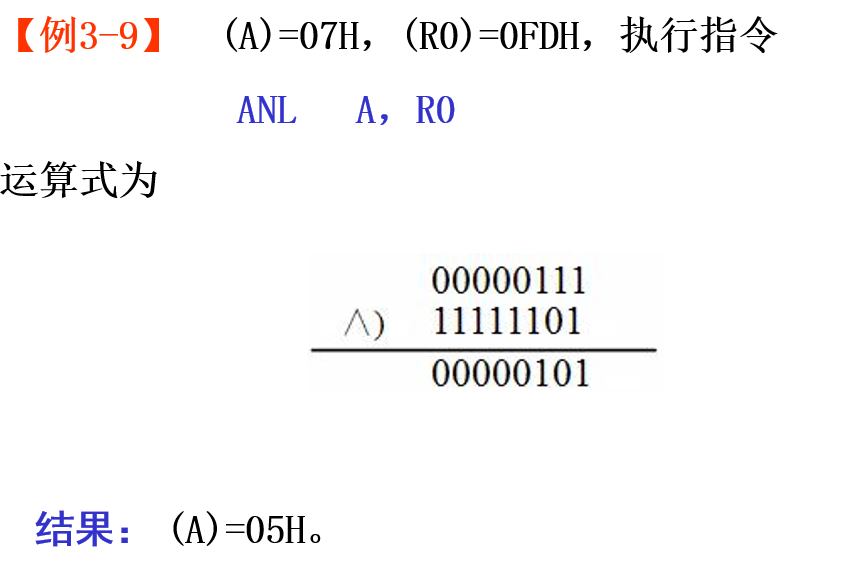

ANL	A，Rn			；(A)∧(Rn)→A，n=0～7
ANL	A，direct		；(A)∧(direct)→A
ANL	A，#data			；(A)∧#data→A
ANL	A，@Ri			；(A)∧((Ri))→A，i =0～1
ANL	direct，A		；(direct)∧(A)→direct
ANL	direct，#data		；(direct)∧#data→direct

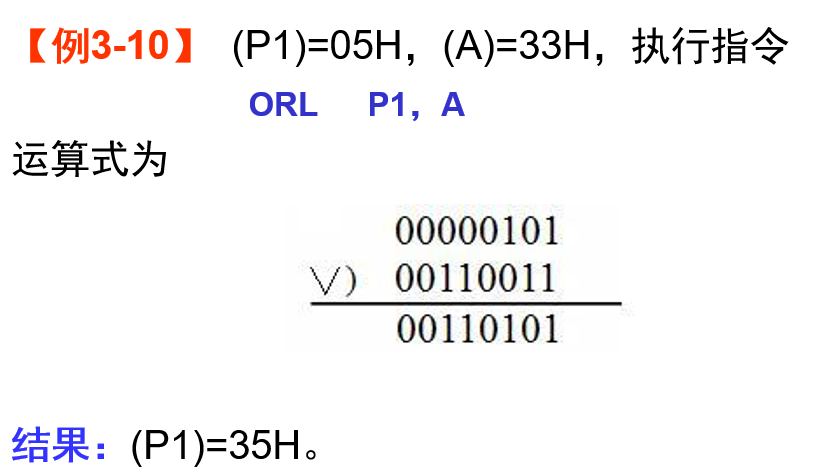

ORL	A，Rn			；(A)∨(Rn)→A ，n =0～7
ORL	A，direct		；(A)∨(direct)→A
ORL	A，#data			；(A)∨ #data→A
ORL	A，@Ri			；(A)∨((Ri))→A，i =0，1
ORL	direct，A		；(direct)∨(A)→direct
ORL	direct，#data 	；(direct)∨#data→direct

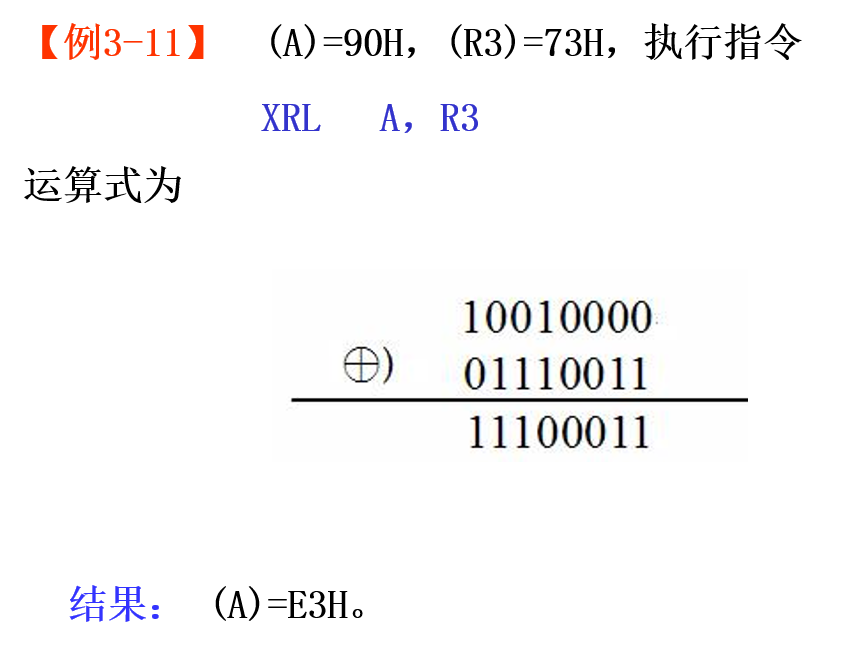

XRL	A，Rn          		；(A)⊕(Rn)→A，n=0~7
XRL	A，direct      		；(A)⊕(direct)→A
XRL	A，@Ri        		；(A)⊕((Ri))→A ，i =0，1
XRL	A，#data       		；(A)⊕#data→A
XRL	direct，A      		；(direct)⊕(A)→direct
XRL	direct，#data  		；(direct)⊕#data →direct

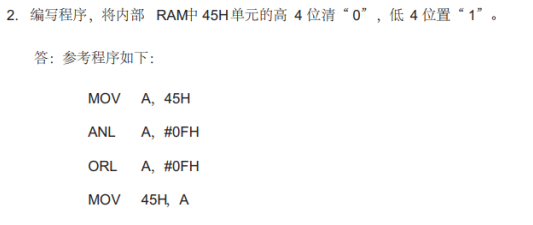

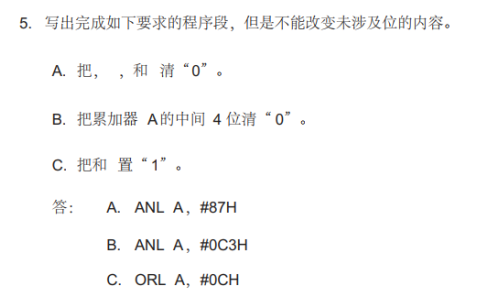

把Acc.3 Acc.4 Acc.5 Acc.6清零

3.3 控制跳转类指令

RET （简答必考题1,2！）

RET与RETI的不同，运行过程，功能！！！！！

RET是子程序返回指令

运行过程是：
(SP)→PCH，然后(SP)-1→SP
(SP)→PCL，然后(SP)-1→SP**
功能: 从堆栈中退出PC的高8位和低8位字节，把栈指针减2，从PC值处开始继续执行程序。不影响任何标志位。

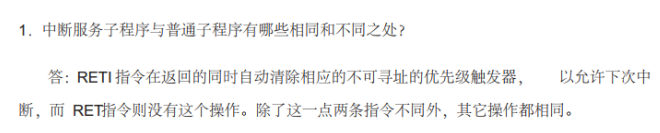

RETI是中断返回指令。

功能与RET类似。

RETI与RET的不同处：该指令清除了中断响应时被置1的内部中断优先级寄存器的中断优先级状态。

实验一上的，有时间最好看一下。不排除上述是填空题的方式。

（2）比较AJMP、LJMP、 JZ、DJNZ 指令编译后机器码中操作数（跳转地址）的不同

AJMP指令是绝对跳转指令，其机器码的操作数部分是跳转的目标地址（11位）。

LJMP指令也是绝对跳转指令，但相比于AJMP，其机器码的操作数部分是跳转的目标地址（16位）。

JZ指令是条件跳转指令，用于在零标志位（ZF）为1时进行跳转。其机器码的操作数部分是相对跳转的偏移量（8位，有符号）。

DJNZ指令是循环跳转指令，用于在减一操作后不为零时进行跳转。其机器码的操作数部分是相对跳转的偏移量（8位，有符号）。

综上，AJMP和LJMP是绝对跳转指令，操作数是跳转地址；

而JZ和DJNZ是相对跳转指令，操作数是相对于当前指令地址的偏移量。

CJNE(重要)

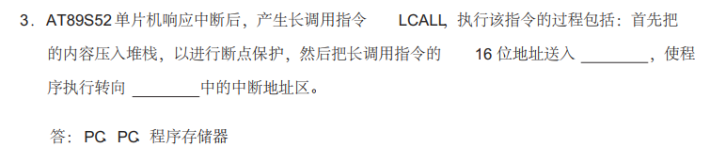

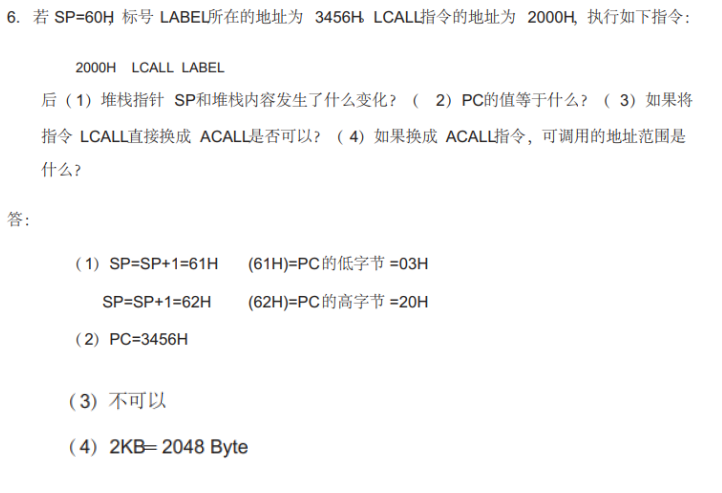

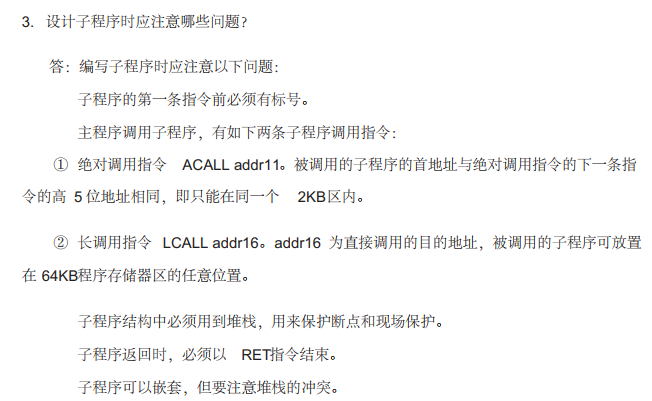

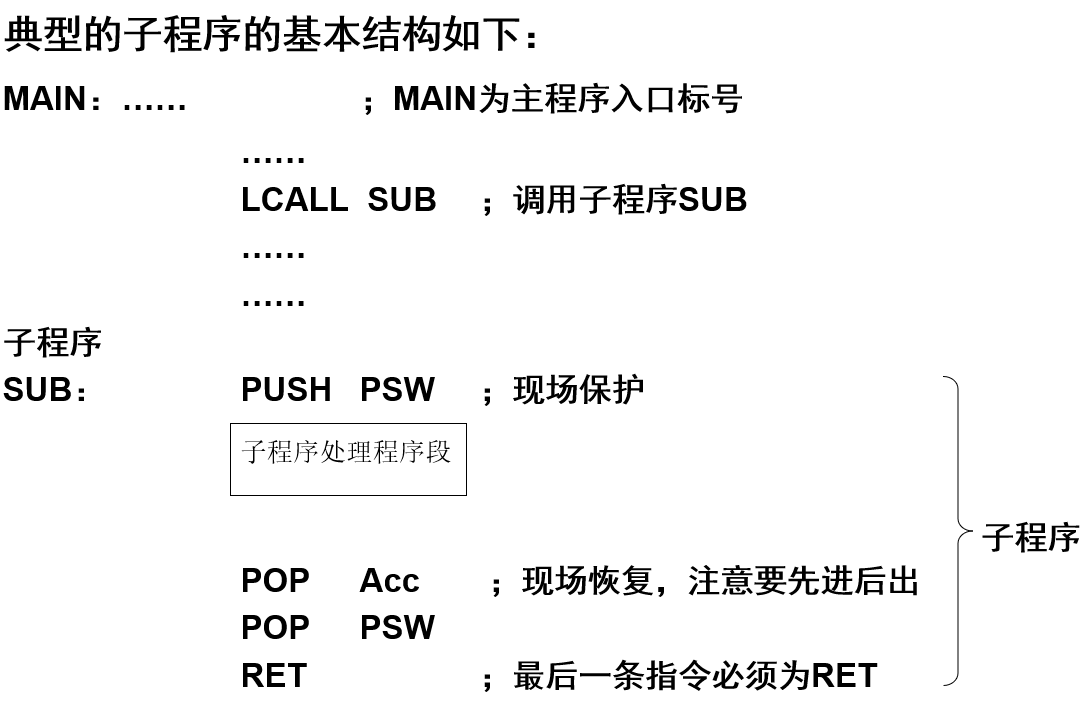

LCALL（简答题必考3！）

LCALL可以调用64KB范围内程序存储的任何一个子程序

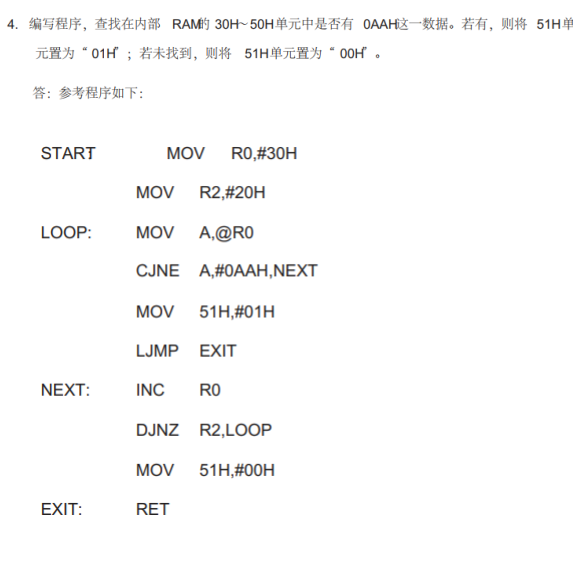

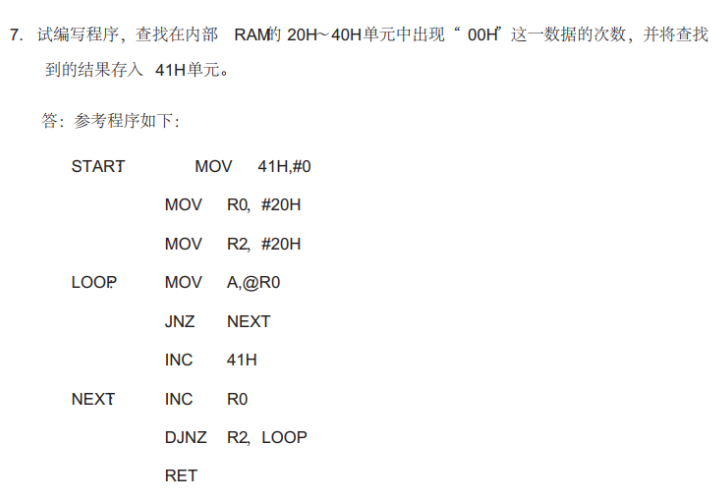

DJNZ（编程题必考1！！！）

知识点：

重点要看的跳转指令如下：

;长转移指令
LJMP	addr16
指令执行时，把转移的目的地址，即指令的第二和第三字节分别装入PC的高位和低位字节中，无条件地转向addr16指定的目的地址：64KB程序存储器地址空间的任何位置。

;比较不相等转移指令
CJNE	A，direct，rel
CJNE	A，#data，rel
CJNE   	Rn，#data，rel
CJNE   	@Ri，#data，rel
比较前两个操作数大小，如果值不相等则转移，并转向目的地址。
如果第一操作数（无符号整数）小于第二操作数（无符号整数），则进位标志位Cy置1，否则Cy清0。该指令的执行不影响任何一个操作数的内容。

;调用子程序指令
（1）长调用指令
LCALL	  addr16
可调用64KB范围内程序存储器中的任何一个子程序。执行时，先把PC加3获得下一条指令的地址（断点地址），
接着把指令的第二和第三字节（A15～A8，A7～A0）分别装入PC的高位和低位字节中，然后从PC指定的地址开始执行程序。执行后不影响任何标志位。

（2）绝对调用指令
ACALL     addr11
与AJMP指令类似，为兼容MCS–48的CALL指令而设，不影响标志位。格式如下：
【2KB】范围内的调用子程序的指令。子程序地址必须与ACALL指令下一条指令的16位首地址中的【高5位地址】相同


;子程序返回指令
RET
执行本指令时
	(SP)→PCH，然后(SP)-1→SP
	(SP)→PCL，然后(SP)-1→SP
功能: 从堆栈中退出PC的高8位和低8位字节，把栈指针减2，从PC值处开始继续执行程序。不影响任何标志位。

;减1不为0转移指令
把减1与条件转移两种功能合在一起。两条：
			DJNZ	Rn，rel		；n =0～7
			DJNZ	direct，rel

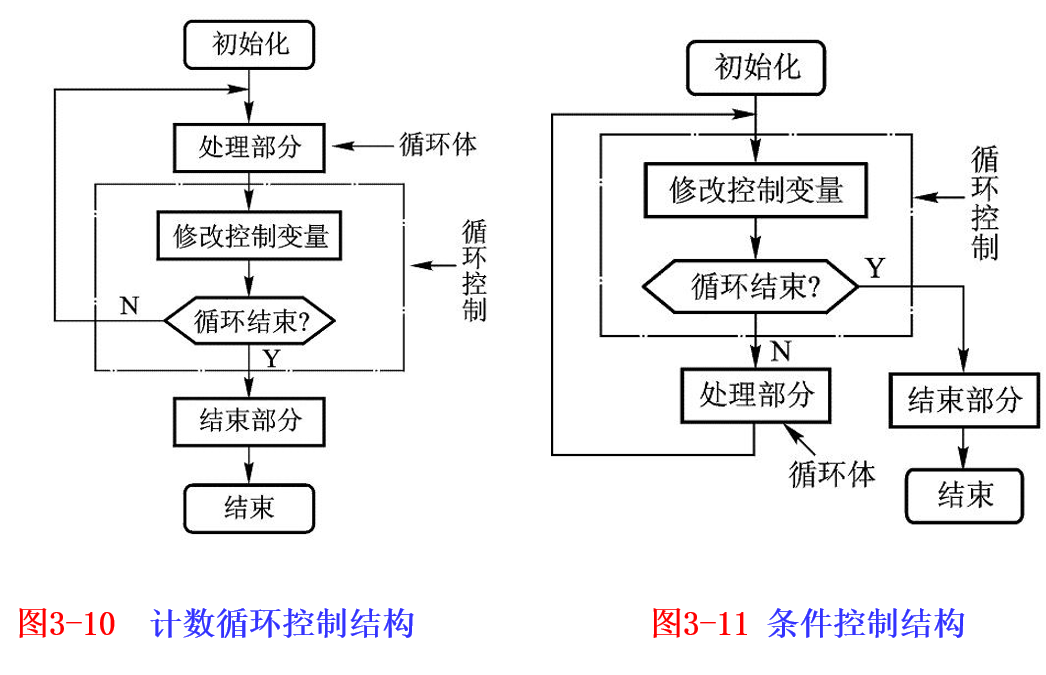

用于控制程序循环。预先装入循环次数，以减1后是否为“0”作为转移条件，即实现按次数控制循环。


;中断返回指令
RETI
与RET指令相似，不同处：该指令清除了中断响应时被置1的内部中断优先级寄存器的中断优先级状态，其他相同。

NOP
不进行任何操作，耗一个机器周期时间，执行(PC)+1→PC操作

3.4 汇编语言（填空必背）

汇编语言被编译后叫汇编语言

指令的格式(4个背下来)

标号字段、操作码字段、操作数字段、注释字段

START： MOV	A，#00H      		；0→A
     	MOV	R1，#10           		；10→R1
		MOV	R2，#00000011B   	；03H→R2
LOOP：  ADD	A，R2          	 	；(A)+(R2)→A
		DJNZ	R1，LOOP  ；R1减1不为零，则跳LOOP处
		NOP
HERE：  SJMP	HERE

标号字段：语句所在地址的标志符号，才能被访问
操作码字段：操作码字段规定了语句执行的操作。
操作数字段：指令的操作数或操作数地址

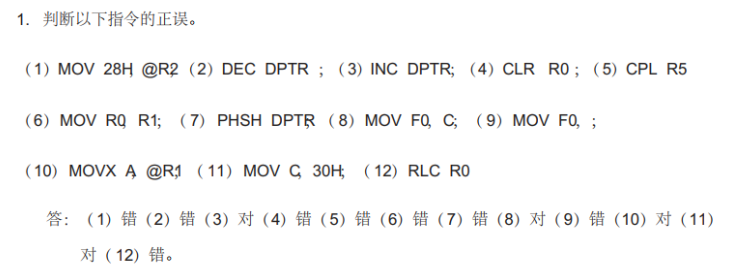

判断指令的正确性

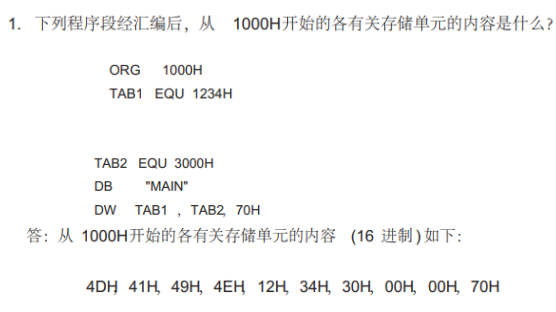

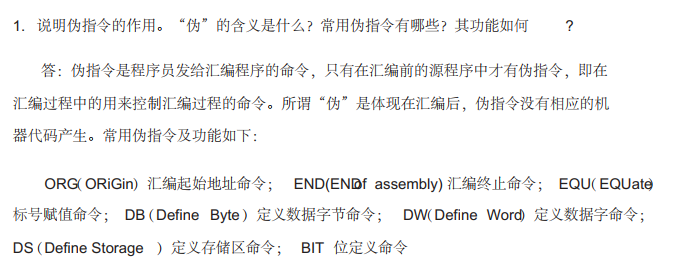

3.5 伪指令（简答题必考4！）

以下辅助理解

ORG（ORiGin）汇编起始地址命令
;ORG的功能：表示源程序的开始，用一条ORG伪指令规定程序的起始地址。
;如果不用ORG，则汇编得到的目标程序将从0000H地址开始
ORG	2000H
START：	MOV	A，#00H


;可多次用ORG指令，规定不同的程序段的起始地址。但是，地址必须由小到大排列，且不能交叉、
;例如若按下面顺序的排列则是错误的，因为地址出现了交叉。
ORG	2500H
……
ORG	2000H
……
ORG	3000H


END(END of Assembly)汇编终止命令
;END的功能：源程序结束标志，终止源程序的汇编工作。整个源程序中只能有一条END命令，且位于程序的最后。
END
;如果END出现在程序中间，其后的源程序，将不进行汇编处理。


EQU（EQUate）标号赋值命令
;EQU的功能是给标号赋值。赋值后，标号值在整个程序有效。
TEST：	EQU  2000H
表示TEST=2000H，汇编时，凡是遇到TEST时，均以2000H来代替。


DB（Define Byte）定义数据字节命令
;DB的功能是从指定的地址开始，在程序存储器连续单元中定义字节数据
ORG	2000H
DB	30H，40H，24，"C"，"B"

汇编后
(2000H)=30H
(2001H)=40H
(2002H)=18H(十进制数24)
(2003H)=43H(字符“C”的ASCII码)
(2004H)=42H(字符“B”的ASCII码)
显然，DB功能是从指定单元开始定义（存储）若干字节，十进制数自然转换成十六进制数，字母按ASCII码存储。


DW（Define Word）定义数据字命令
;该命令用于从指定的地址开始，在程序存储器的连续单元中定义16位的数据字
ORG	2000H
DW	1246H，7BH，10
汇编后
(2000H)=12H		；第1个字
(2001H)=46H
(2002H)=00H		；第2个字
(2003H)=7BH
(2004H)=00H		；第3个字
(2005H)=0AH

3.6 子程序设计(简答题必考5！）

子程序基本结构（辅助理解）

3.7循环的控制（填空必背）

循环分为循环计数控制结构和条件控制结构

以下辅助理解。

第四章中断

4.1 中断填空必备

中断系统有6个中断源，2个中断优先级，可实现两级中断服务程序嵌套。（填空）

4.2 中断允许中断优先级

中断允许控制由中断允许寄存器IE控制。
中断优先级控制由中断优先级寄存器IP控制。

中断允许寄存器IE

IE对中断的开放和关闭实现两级控制。

有一个总的开关中断控制位EA（IE.7位），
EA=0时，所有的中断请求被屏蔽；
EA=1时，开放中断，但6个中断源的中断请求是否允许，还要由IE中的低6位所对应的6个中断请求允许控制位的状态来决定。

AT89S52复位以后，IE被清“0”，所有的中断请求被禁止。（填空）

IE中与各个中断源相应的位可用指令置“1”或清“0”
【例4-1】  若允许片内2个定时器/计数器T1、T0中断，并禁止其他中断请求，请编写设置IE的相应程序段。
1）用位操作指令
CLR	ES		；禁止串行口中断
CLR	EX0		；禁止外部中断0中断
CLR	EX1		；禁止外部中断1中断
CLR	ET2		；禁止定时器/计数器T2中断
SETB	ET0		；允许定时器/计数器T0中断
SETB	ET1		；允许定时器/计数器T1中断
SETB	EA 		；总中断开关位开放

2）用字节操作指令
MOV    IE，#8AH
SETB 允许 – 置1
CLR 中断 – 置0（填空）

中断允许寄存器IP（表格背！）

高打断低低打断高

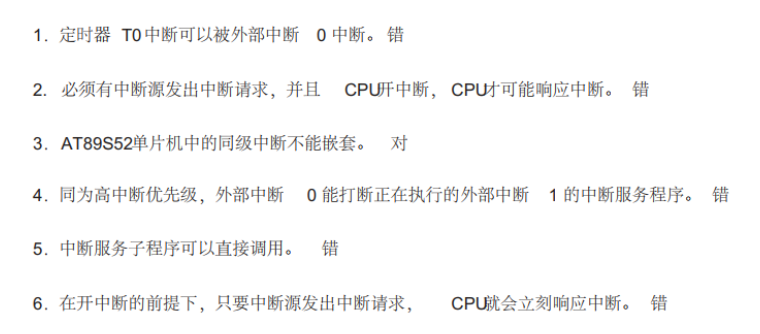

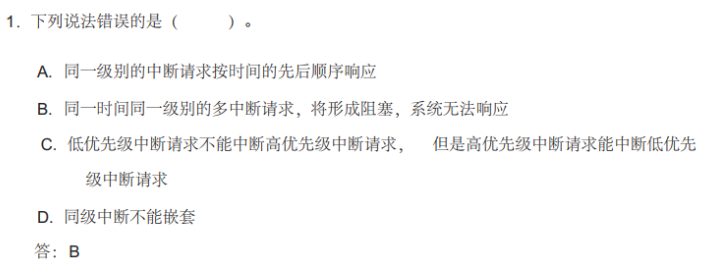

同级中断不能嵌套（选择必备）

中断优先级关系，可归纳为两条基本规则:

（1）低优先级可被高优先级中断，高优先级不能被低优先级中断。

（2）任何一种中断一旦得到响应，不会再被它的同级中断源所中断。

1：高优先级 0：低优先级

AT89S52的中断系统有两个不可寻址的“优先级激活触发器。

AT89S52复位以后，IP的内容为0，各个中断源均为低优先级中断。

各中断源在相同优先级的条件下，外部中断0的中断优先权最高，T2溢出中断中断优先权最低。

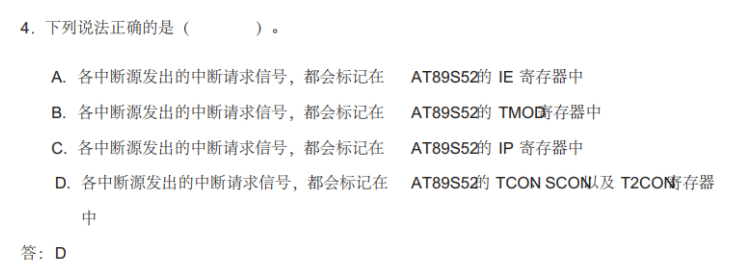

4.3 响应中断（表格背！）

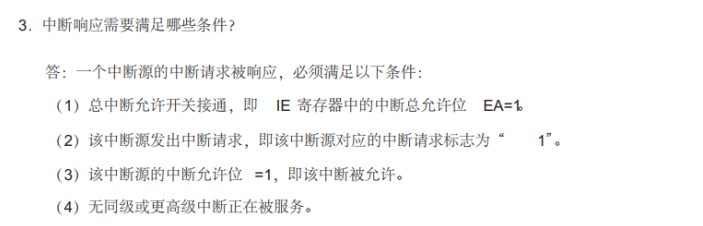

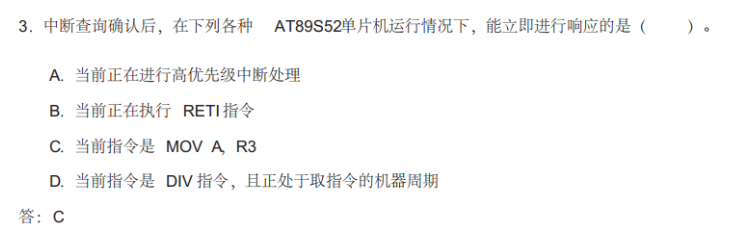

中断请求被响应，必须满足以下必要条件：
（1）总中断允许开关接通，即IE寄存器中的中断总允许位EA=1。
（2）该中断源发出中断请求，即对应的中断请求标志为“1”。
（3）该中断源的中断允许位EA=1，即该中断被允许。
（4）无同级或更高级中断正在被服务。

（简答必背5）

两个中断入口间只相隔8字节，通常在中断入口地址处放置一条无条件转移指令，

中断响应的过程：
首先由硬件自动生成一条长调用指令“LCALL addr16”。就是程序存储区中相应的中断入口地址。

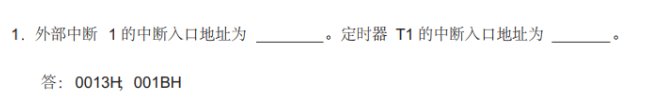

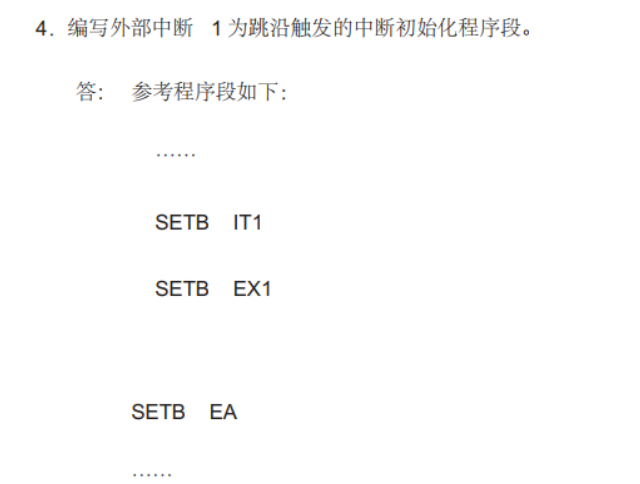

例如，对于外部中断1的响应，硬件自动生成的长调用指令为
LCALL    0013H
首先将程序计数器PC的内容压入堆栈以保护断点，再将中断入口地址装入PC，使程序转向响应中断请求的中断入口地址。
